Page 127 of 632

1272. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
De weergegeven onderwerpen kunnen worden gewijzigd door op “”
of “ ” van de bedieningstoetsen van het instrumentenpaneel te druk-
ken om te selecteren en op “ ” of “ ” te drukken.
● Gemiddeld brandstofver bruik (sinds resetten
*/sinds starten/sinds
tanken)
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het
resetten van de functie, het starten van het hybridesysteem en het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waa rde.
●Gemiddelde rijsnelhe id (sinds resetten*/sinds starten)
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van het hybridesysteem
● Verstreken tijd (sinds resetten*/sinds starten)
Geeft de verstreken tijd weer sinds respectievelijk het resette n van de
functie en het starten van het hybridesysteem
● Afstand (actieradius/sinds tanken)
Geeft de geschatte maximale afstand aan die nog met de in de tank aan-
wezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brands tof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt terwijl
het contact niet UIT staat, wordt de weergave mogelijk niet bij gewerkt.
●Energiemonitor
Blz. 133
●Snelheidsmeter
Geeft de rijsnelheid aan.
●Display uit
Er wordt een leeg scherm weergegeven
*: Deze functie kan worden gereset door de toets van de bedieningstoet-
sen van het instrumentenpaneel ingedrukt te houden als het te resetten
item wordt weergegeven.
Rij-informatie
YARIS_HV_OM_Europe_OM52J66E.book Page 127 Tuesday, November 14, 2017 5:07 PM
Page 128 of 632

1282. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

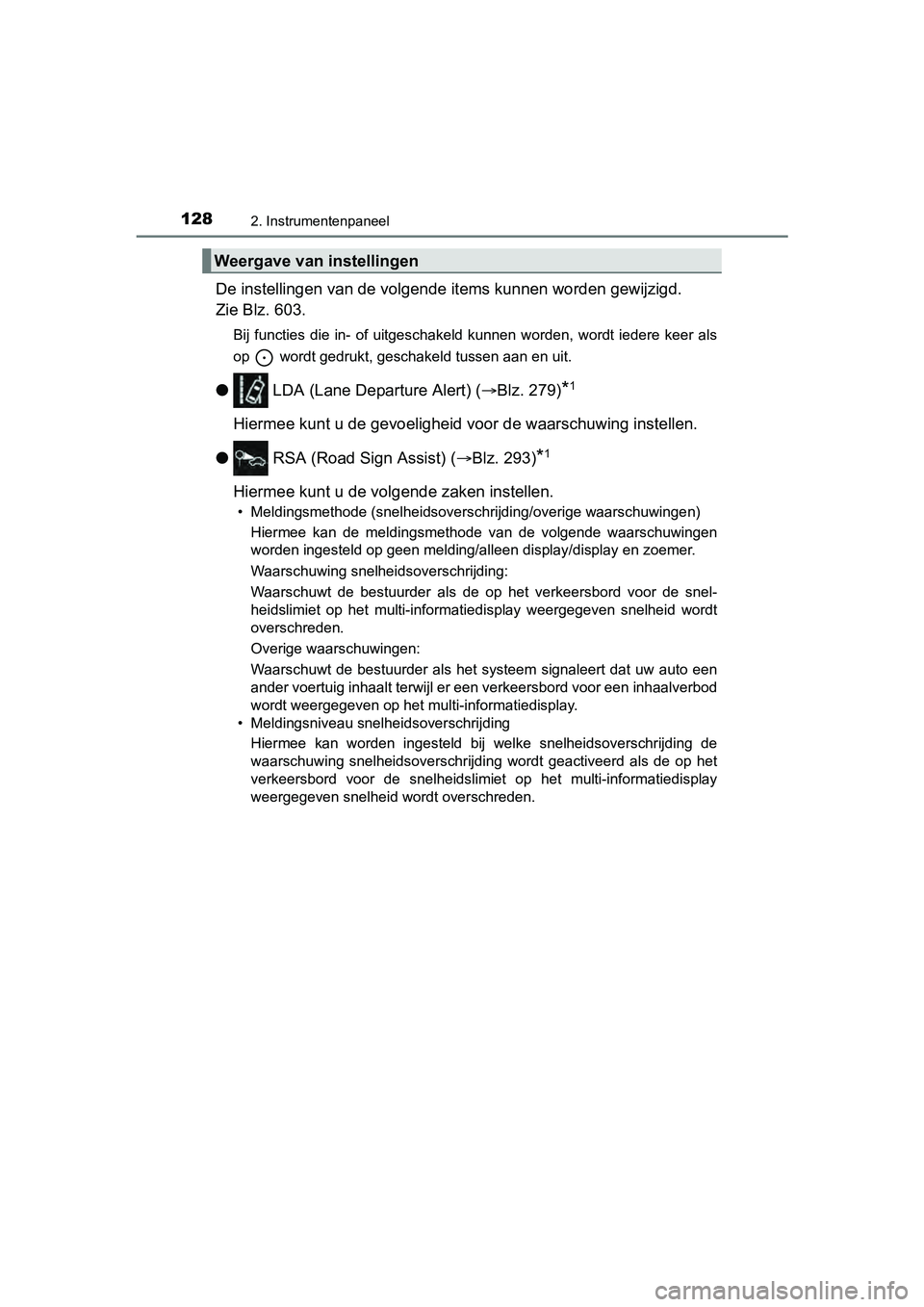

De instellingen van de volgende items kunnen worden gewijzigd.
Zie Blz. 603.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert) ( Blz. 279)*1
Hiermee kunt u de gevoeligheid voor de waarschuwing instellen.
● RSA (Road Sign Assist) ( Blz. 293)
*1
Hiermee kunt u de volg ende zaken instellen.
• Meldingsmethode (snelheidsoverschrijding/overige waarschuwinge n)
Hiermee kan de meldingsmethode van de volgende waarschuwingen
worden ingesteld op geen melding/alleen display/display en zoem er.
Waarschuwing snelheidsoverschrijding:
Waarschuwt de bestuurder als de op het verkeersbord voor de sne l-
heidslimiet op het multi-informatiedisplay weergegeven snelheid wordt
overschreden.
Overige waarschuwingen:
Waarschuwt de bestuurder als het systeem signaleert dat uw auto een
ander voertuig inhaalt terwijl er een verkeersbord voor een inh aalverbod
wordt weergegeven op het multi-informatiedisplay.
• Meldingsniveau snelheidsoverschrijding
Hiermee kan worden ingesteld bij welke snelheidsoverschrijding de
waarschuwing snelheidsoverschrijding wordt geactiveerd als de o p het
verkeersbord voor de snelheidslimiet op het multi-informatiedis play
weergegeven snelheid wordt overschreden.
Weergave van instellingen
YARIS_HV_OM_Europe_OM52J66E.book Page 128 Tuesday, November 14, 2017 5:07 PM
Page 129 of 632

1292. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

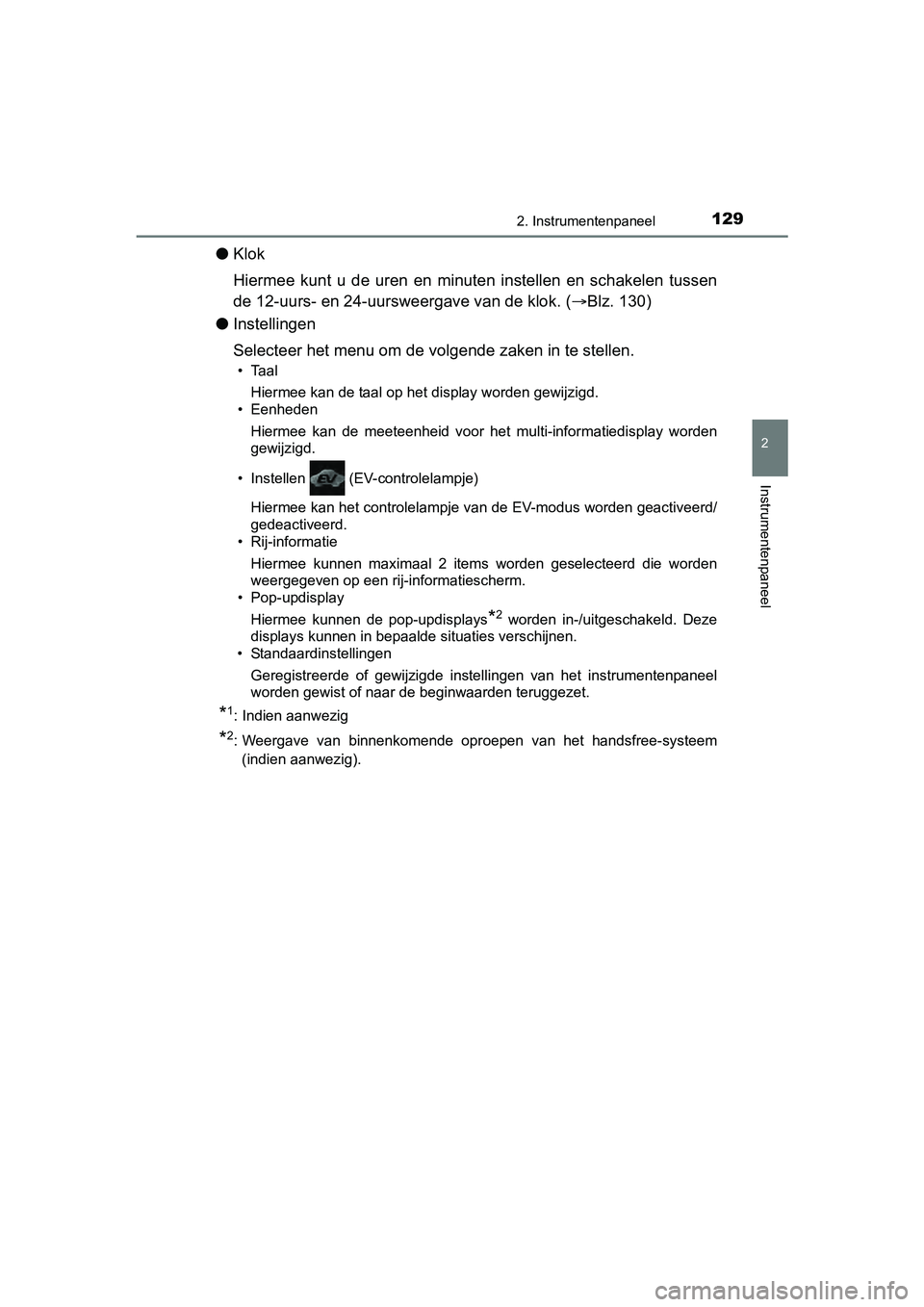

●Klok
Hiermee kunt u de uren en minuten instellen en schakelen tussen
de 12-uurs- en 24-uursw eergave van de klok. (Blz. 130)
● Instellingen
Selecteer het menu om de vol gende zaken in te stellen.
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden
Hiermee kan de meeteenheid voor het multi-informatiedisplay wor den
gewijzigd.
• Instellen (EV-controlelampje) Hiermee kan het controlelampje van de EV-modus worden geactivee rd/
gedeactiveerd.
• Rij-informatie
Hiermee kunnen maximaal 2 items worden geselecteerd die worden
weergegeven op een rij-informatiescherm.
• Pop-updisplay
Hiermee kunnen de pop-updisplays
*2 worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van binnenkomende oproepen van het handsfree-systeem
(indien aanwezig).
YARIS_HV_OM_Europe_OM52J66E.book Page 129 Tuesday, November 14, 2017 5:07 PM
Page 130 of 632

1302. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

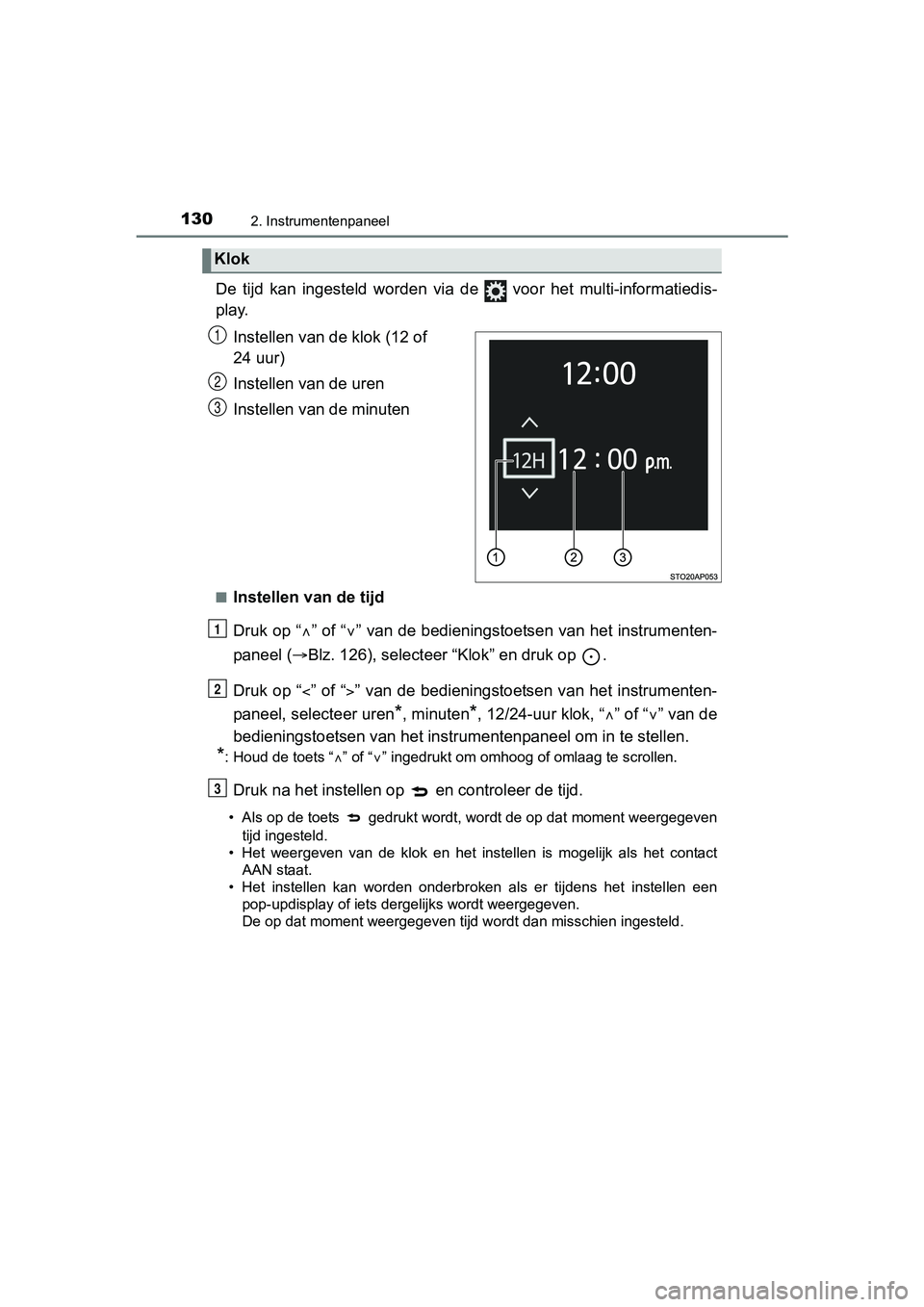

De tijd kan ingesteld worden via de voor het multi-informatiedis-
play.
Instellen van de klok (12 of
24 uur)
Instellen van de uren
Instellen van de minuten
■Instellen van de tijd
Druk op “ ” of “ ” van de bedieningstoets en van het instrumenten-
paneel ( Blz. 126), selecteer “Klok” en druk op .
Druk op “ ” of “” van de bedieningstoetsen van het instrumenten-
paneel, selecteer uren
*, minuten*, 12/24-uur klok, “ ” of “ ” van de
bedieningstoetsen van het instr umentenpaneel om in te stellen.
*: Houd de toets “” of “ ” ingedrukt om omhoog of omlaag te scrollen.
Druk na het instellen op en controleer de tijd.
• Als op de toets gedrukt wordt, wordt de op dat moment weergegeven
tijd ingesteld.
• Het weergeven van de klok en het instellen is mogelijk als het contact
AAN staat.
• Het instellen kan worden onderbroken als er tijdens het instel len een
pop-updisplay of iets dergelijks wordt weergegeven.
De op dat moment weergegeven tijd wordt dan misschien ingesteld .
Klok
1
2
3
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 130 Tuesday, November 14, 2017 5:07 PM
Page 131 of 632

1312. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

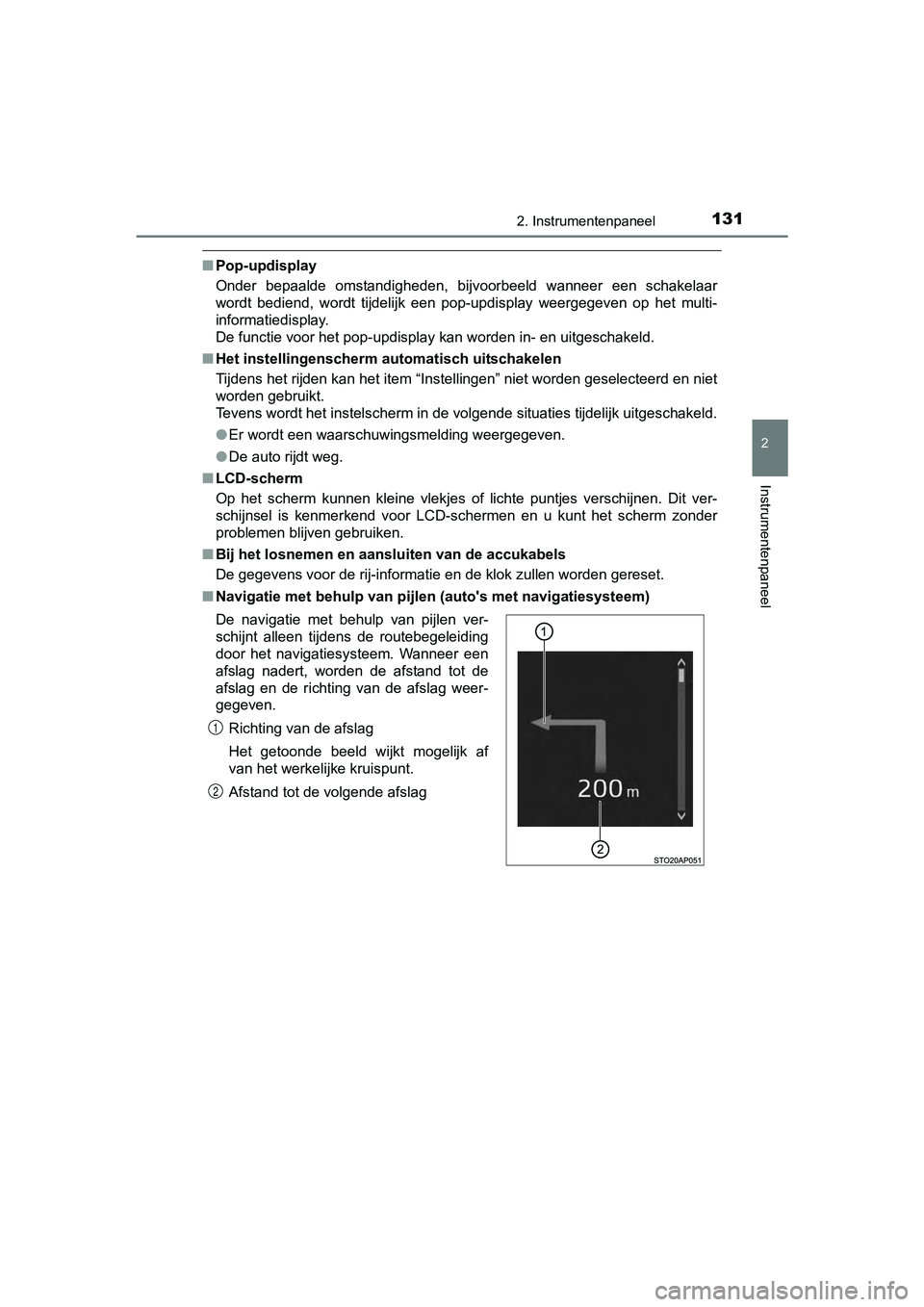

■Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakelaar
wordt bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-
informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschake ld.
■ Het instellingenscherm automatisch uitschakelen
Tijdens het rijden kan het item “Instellingen” niet worden geselecteerd en niet
worden gebruikt.
Tevens wordt het instelscherm in de volgende situaties tijdelij k uitgeschakeld.
● Er wordt een waarschuwingsmelding weergegeven.
● De auto rijdt weg.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Bij het losnemen en aansluiten van de accukabels
De gegevens voor de rij-informatie en de klok zullen worden ger eset.
■ Navigatie met behulp van pijlen (auto's met navigatiesysteem)
De navigatie met behulp van pijlen ver-
schijnt alleen tijdens de routebegeleiding
door het navigatiesysteem. Wanneer een
afslag nadert, worden de afstand tot de
afslag en de richting van de afslag weer-
gegeven.
Richting van de afslag
Het getoonde beeld wijkt mogelijk af
van het werkelijke kruispunt.
Afstand tot de volgende afslag
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 131 Tuesday, November 14, 2017 5:07 PM
Page 132 of 632

1322. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

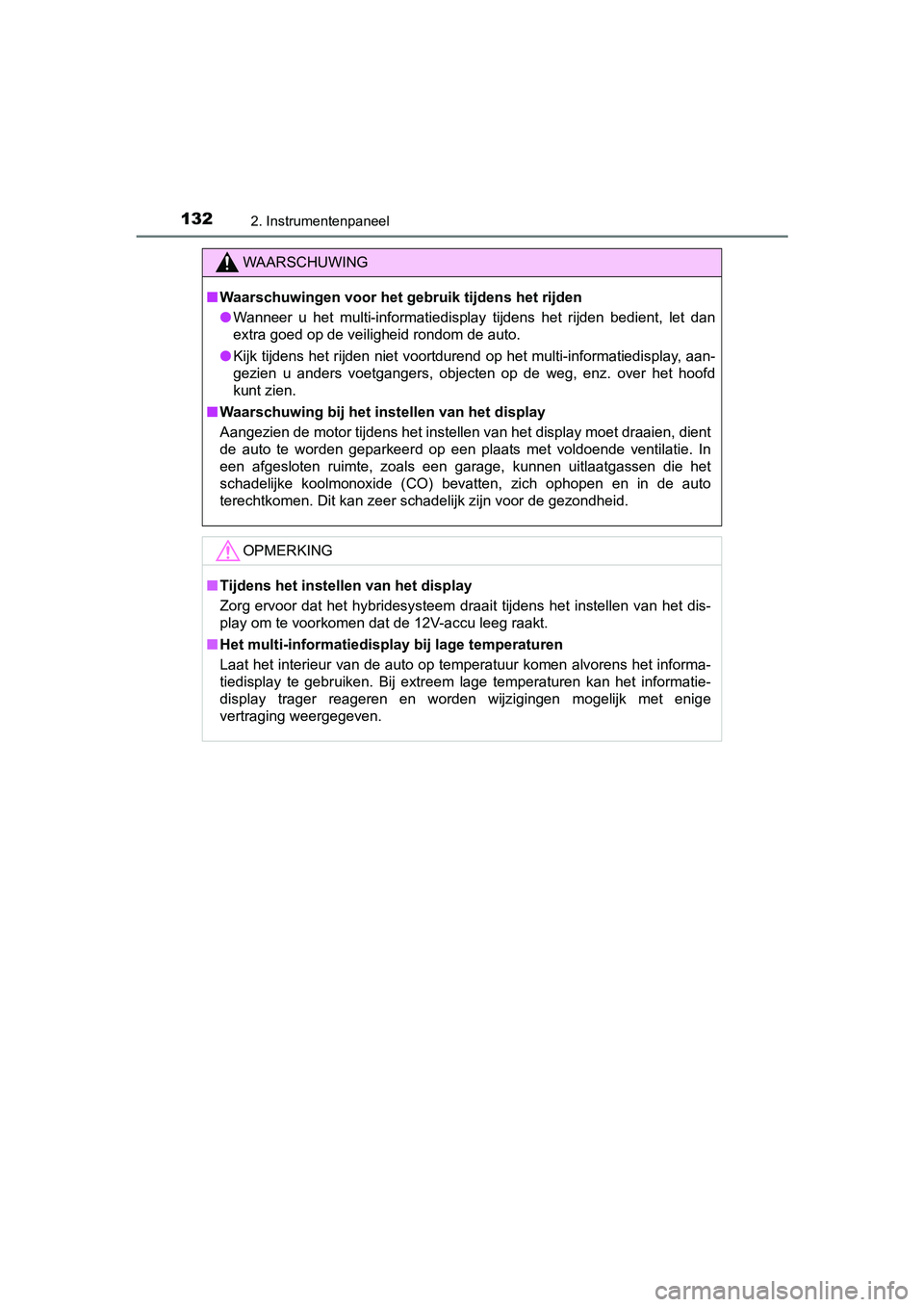

WAARSCHUWING
■Waarschuwingen voor het g ebruik tijdens het rijden
● Wanneer u het multi-informatiedisplay tijdens het rijden bedien t, let dan
extra goed op de veiligheid rondom de auto.
● Kijk tijdens het rijden niet voortdurend op het multi-informatiedisplay, aan-
gezien u anders voetgangers, objecten op de weg, enz. over het hoofd
kunt zien.
■ Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
■ Het multi-informatiedisp lay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
YARIS_HV_OM_Europe_OM52J66E.book Page 132 Tuesday, November 14, 2017 5:07 PM
Page 133 of 632
133
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E

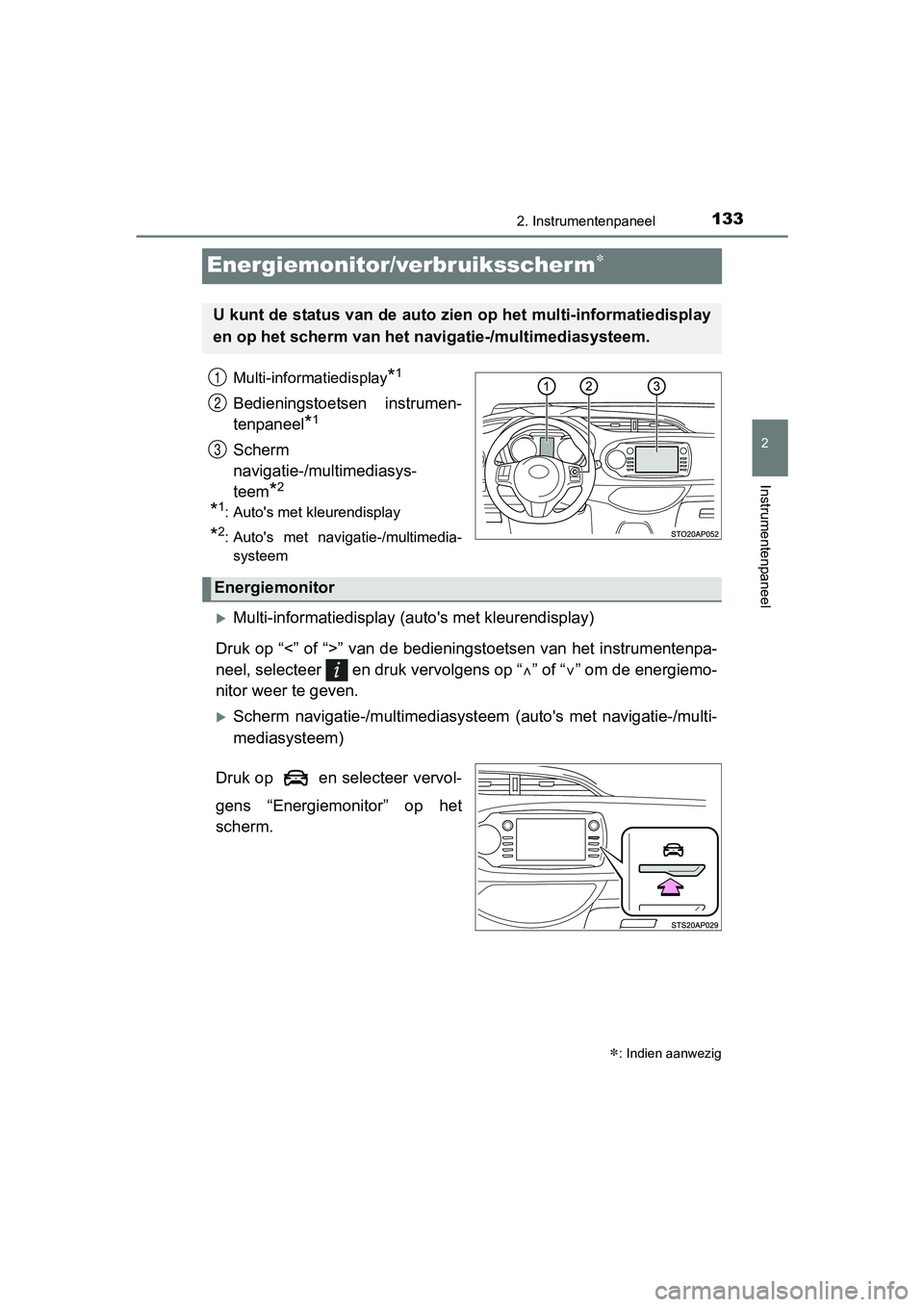

Energiemonitor/verbruiksscherm
Multi-informatiedisplay*1
Bedieningstoetsen instrumen-
tenpaneel
*1
Scherm
navigatie-/multimediasys-
teem
*2
*1: Auto's met kleurendisplay
*2: Auto's met navigatie-/multimedia-systeem
Multi-informatiedisplay (a uto's met kleurendisplay)
Druk op “<” of “>” van de bedieningstoetsen van het instrumente npa-
neel, selecteer en druk vervolgens op “ ” of “” om de energiemo-
nitor weer te geven.
Scherm navigatie-/mult imediasysteem (auto's met navigatie-/mult i-
mediasysteem)
Druk op en selecteer vervol-
gens “Energiemonitor” op het
scherm.
: Indien aanwezig
U kunt de status van de auto zien op het multi-informatiedispla y
en op het scherm van het navi gatie-/multimediasysteem.
1
2
3
Energiemonitor
YARIS_HV_OM_Europe_OM52J66E.book Page 133 Tuesday, November 14, 2017 5:07 PM
Page 134 of 632
1342. Instrumentenpaneel

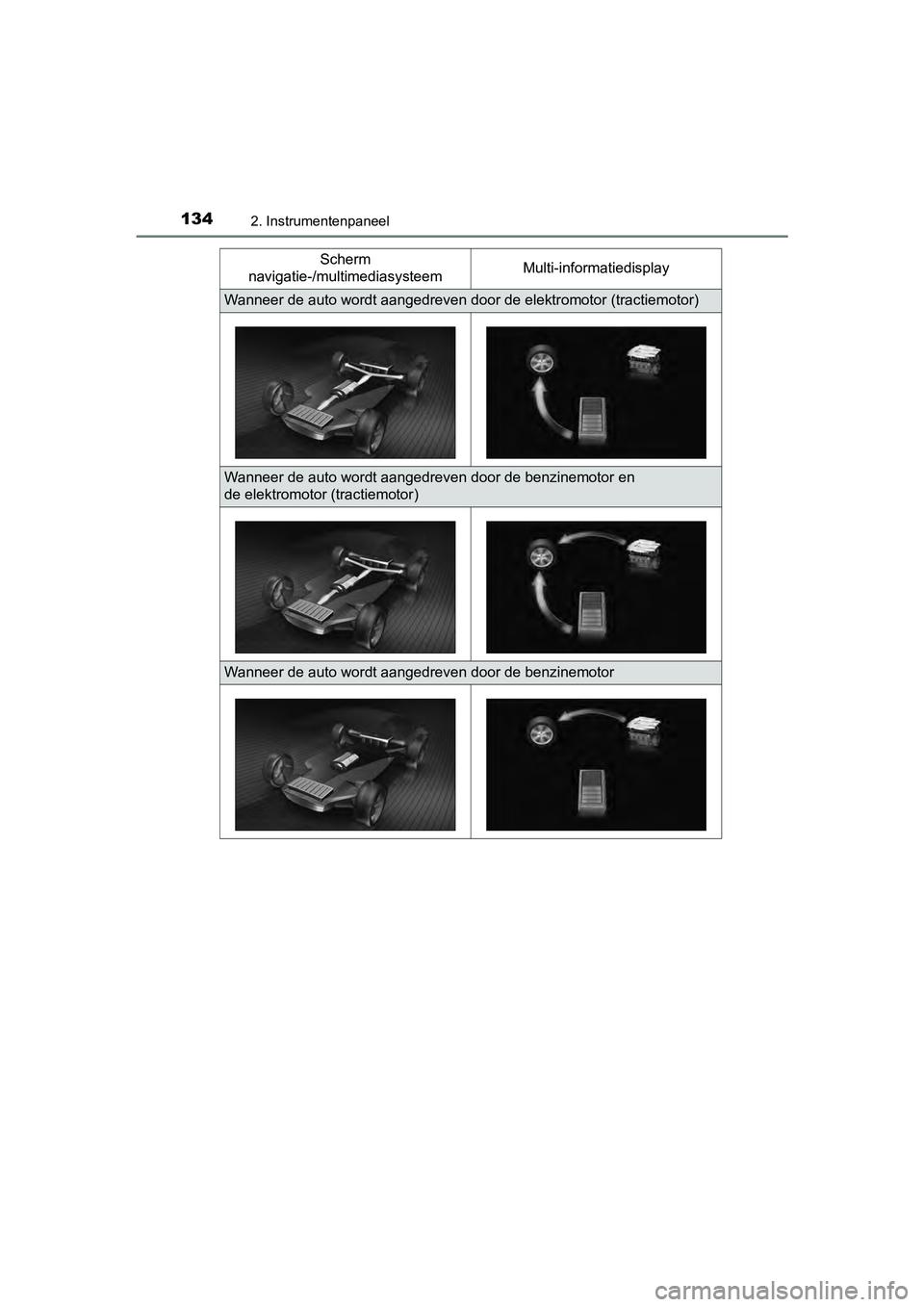

YARIS_HV_OM_Europe_OM52J66EScherm
navigatie-/multimediasysteem Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractie
motor)
Wanneer de auto wordt aangedreven door de benzinemotor en
de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
YARIS_HV_OM_Europe_OM52J66E.book Page 134 Tuesday, November 14, 2017 5:07 PM
