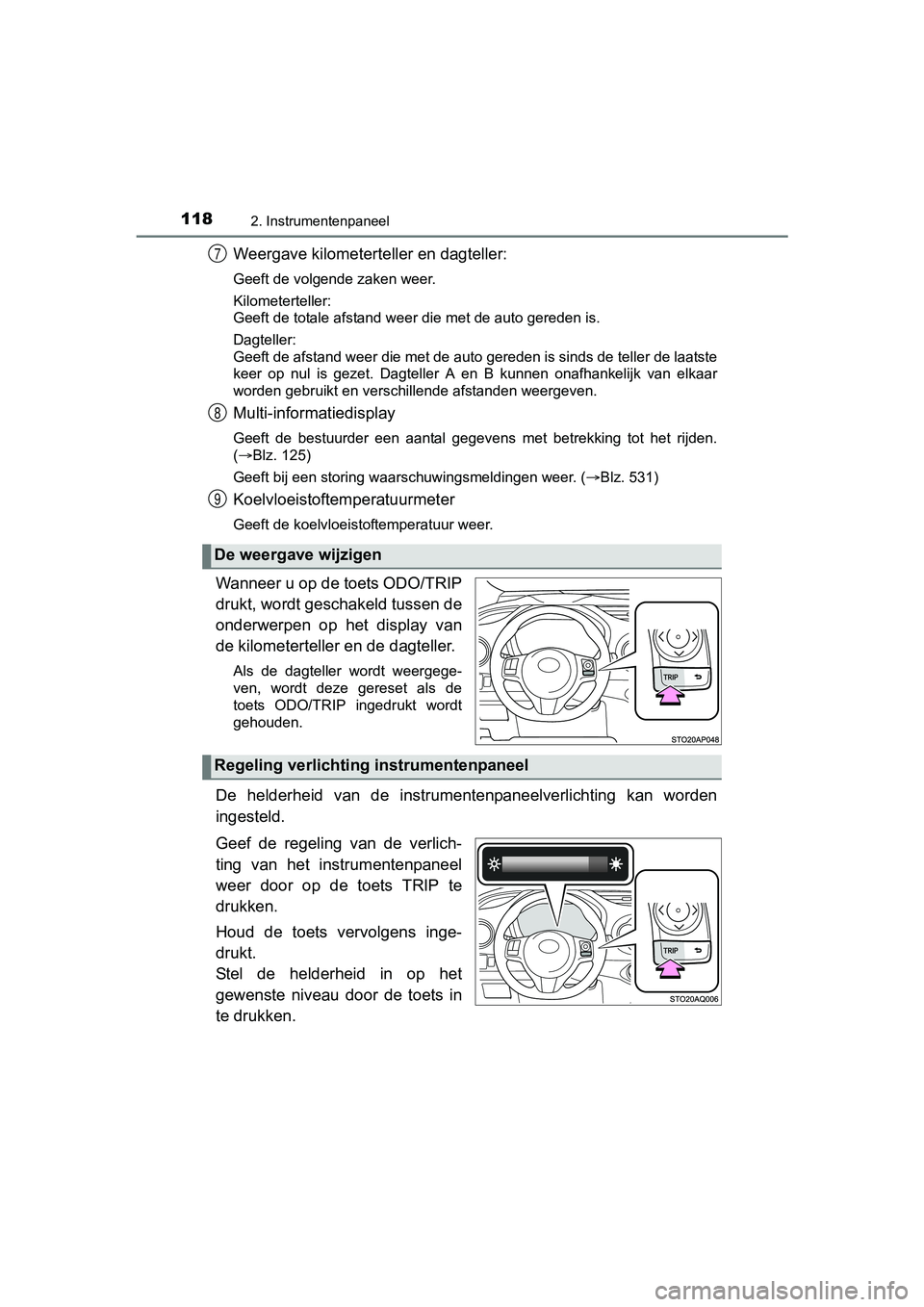

Page 118 of 632

1182. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
( Blz. 125)
Geeft bij een storing waarschuwingsmeldingen weer. ( Blz. 531)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ODO/TRIP ingedrukt wordt
gehouden.
De helderheid van de instrumentenpaneelverlichting kan worden
ingesteld.
Geef de regeling van de verlich-
ting van het instrumentenpaneel
weer door op de toets TRIP te
drukken.
Houd de toets vervolgens inge-
drukt.
Stel de helderheid in op het
gewenste niveau door de toets in
te drukken.
De weergave wijzigen
7
8
9
Regeling verlichting instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E.book Page 118 Tuesday, November 14, 2017 5:07 PM
Page 119 of 632

1192. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractieb atterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van b ewegings-
energie van de auto in elektrische energie bedoeld.
■ Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuu rd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te
beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven. Power-gebied
Geeft aan dat de auto niet milieuvrien-
delijk rijdt (bij rijden met vol vermogen,
enz.)
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Laadgebied
Geeft aan dat er energie wordt terugge-
wonnen via regeneratief remmen.
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book
Page 119 Tuesday, November 14, 2017 5:07 PM

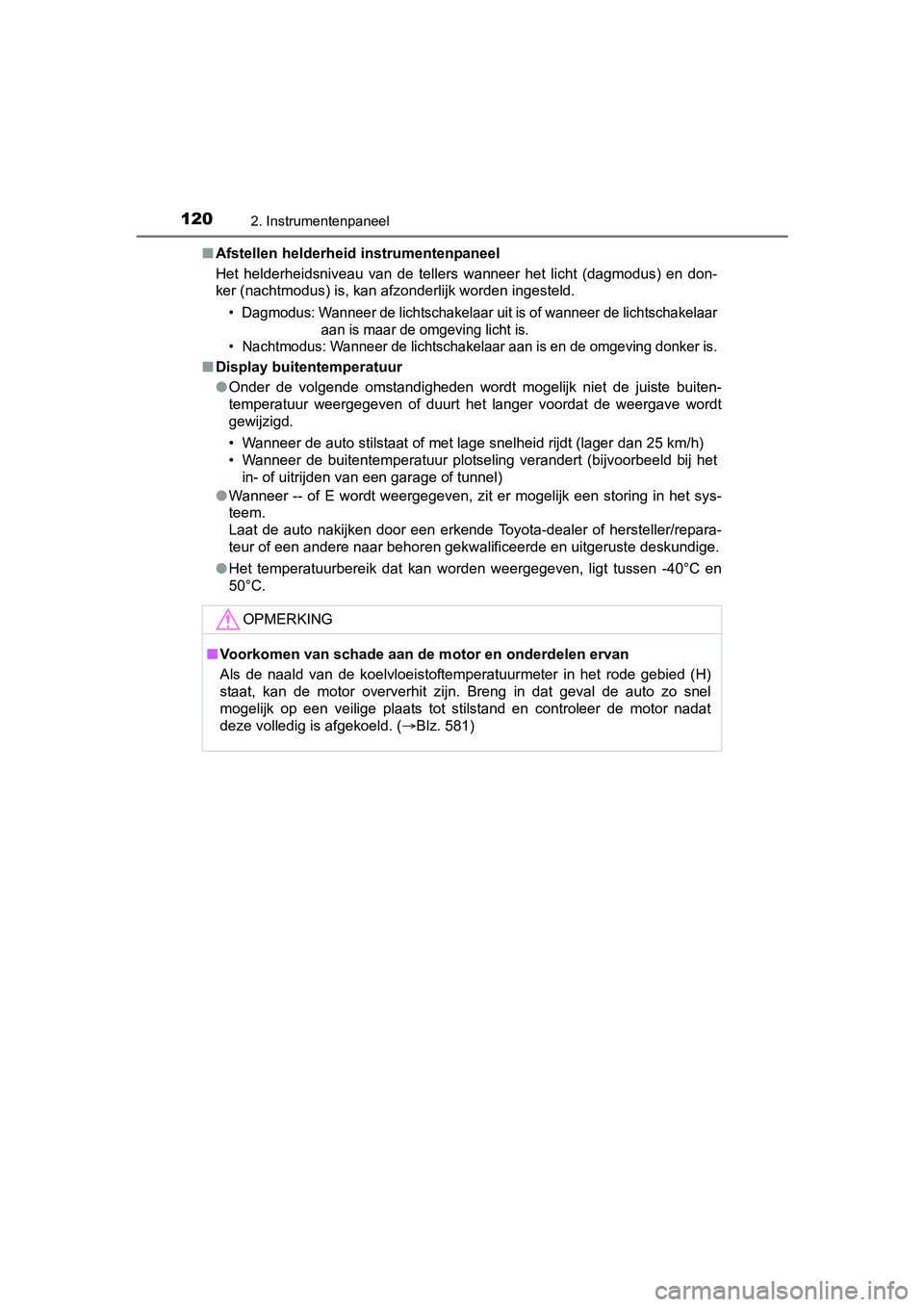

Page 120 of 632

1202. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E■
Afstellen helderheid instrumentenpaneel
Het helderheidsniveau van de tellers wanneer het licht (dagmodu s) en don-
ker (nachtmodus) is, kan afzonderlijk worden ingesteld.
• Dagmodus: Wanneer de lichtschakel aar uit is of wanneer de lichtschakelaar
aan is maar de omgeving licht is.
• Nachtmodus: Wanneer de lichtschakelaar aan is en de omgeving d onker is.
■Display buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- of E wordt weergegeven, zit er mogelijk een storing in het sys-
teem.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
● Het temperatuurbereik dat kan worden weergegeven, ligt tussen - 40°C en
50°C.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( Blz. 581)
YARIS_HV_OM_Europe_OM52J66E.book Page 120 Tuesday, November 14, 2017 5:07 PM

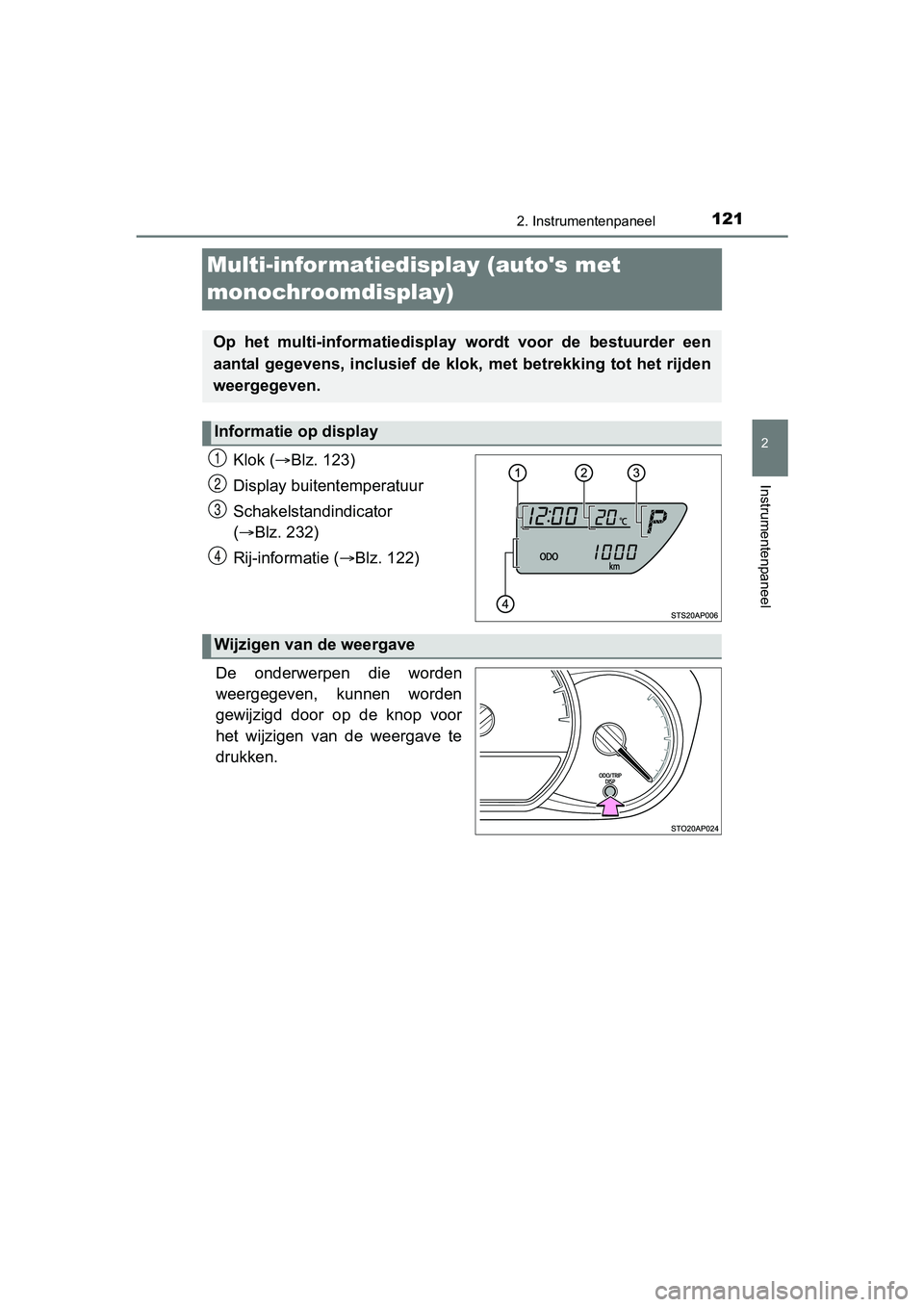

Page 121 of 632
121
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
Multi-infor matiedisplay (auto's met
monochroomdisplay)
Klok (Blz. 123)
Display buitentemperatuur
Schakelstandindicator
( Blz. 232)
Rij-informatie ( Blz. 122)
De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de knop voor
het wijzigen van de weergave te
drukken.
Op het multi-informatiedisplay wordt voor de bestuurder een
aantal gegevens, inclusief de klok, met betrekking tot het rijd en
weergegeven.
Informatie op display
1
2
3
4
Wijzigen van de weergave
YARIS_HV_OM_Europe_OM52J66E.book Page 121 Tuesday, November 14, 2017 5:07 PM

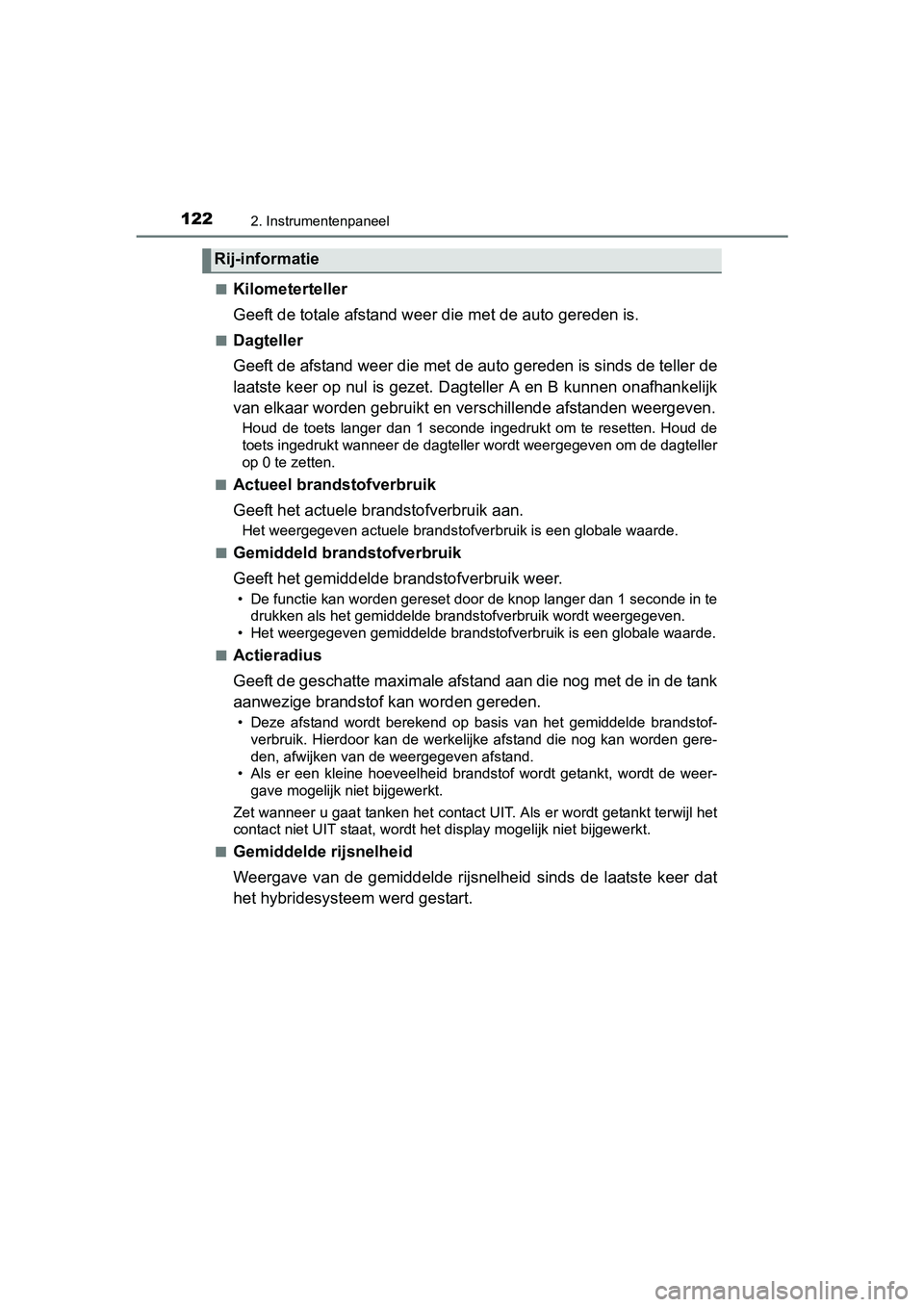

Page 122 of 632

1222. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E■
Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
■Dagteller
Geeft de afstand weer die met de
auto gereden is sinds de teller de
laatste keer op nul is gezet. Da gteller A en B kunnen onafhanke lijk
van elkaar worden gebruikt en ve rschillende afstanden weergeven.
Houd de toets langer dan 1 seconde ingedrukt om te resetten. Ho ud de
toets ingedrukt wanneer de dagteller wordt weergegeven om de dagteller
op 0 te zetten.
■
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik aan.
Het weergegeven actuele brandstofverbruik is een globale waarde .
■
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik weer.
• De functie kan worden gereset door de knop langer dan 1 second e in te
drukken als het gemiddelde brandstofverbruik wordt weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale wa arde.
■
Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de ta nk
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brands tof-
verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet wanneer u gaat tanken het contact UIT. Als er wordt getankt terwijl het
contact niet UIT staat, wordt het display mogelijk niet bijgewe rkt.
■
Gemiddelde rijsnelheid
Weergave van de gemiddelde rijsnelheid sinds de laatste keer da t
het hybridesysteem werd gestart.
Rij-informatie
YARIS_HV_OM_Europe_OM52J66E.book Page 122 Tuesday, November 14, 2017 5:07 PM

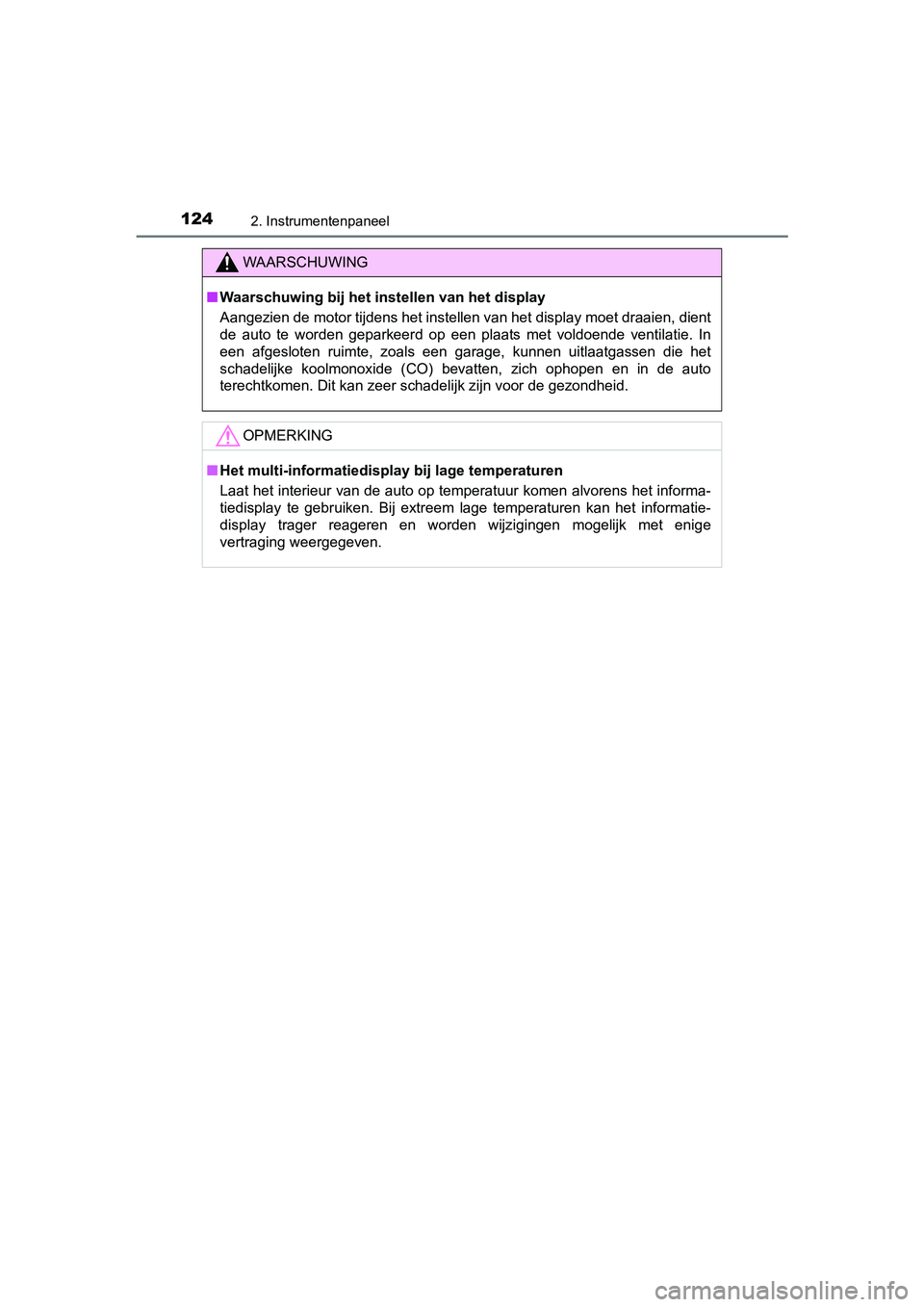

Page 124 of 632
1242. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Het multi-informatiedisp lay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
YARIS_HV_OM_Europe_OM52J66E.book Page 124 Tuesday, November 14, 2017 5:07 PM

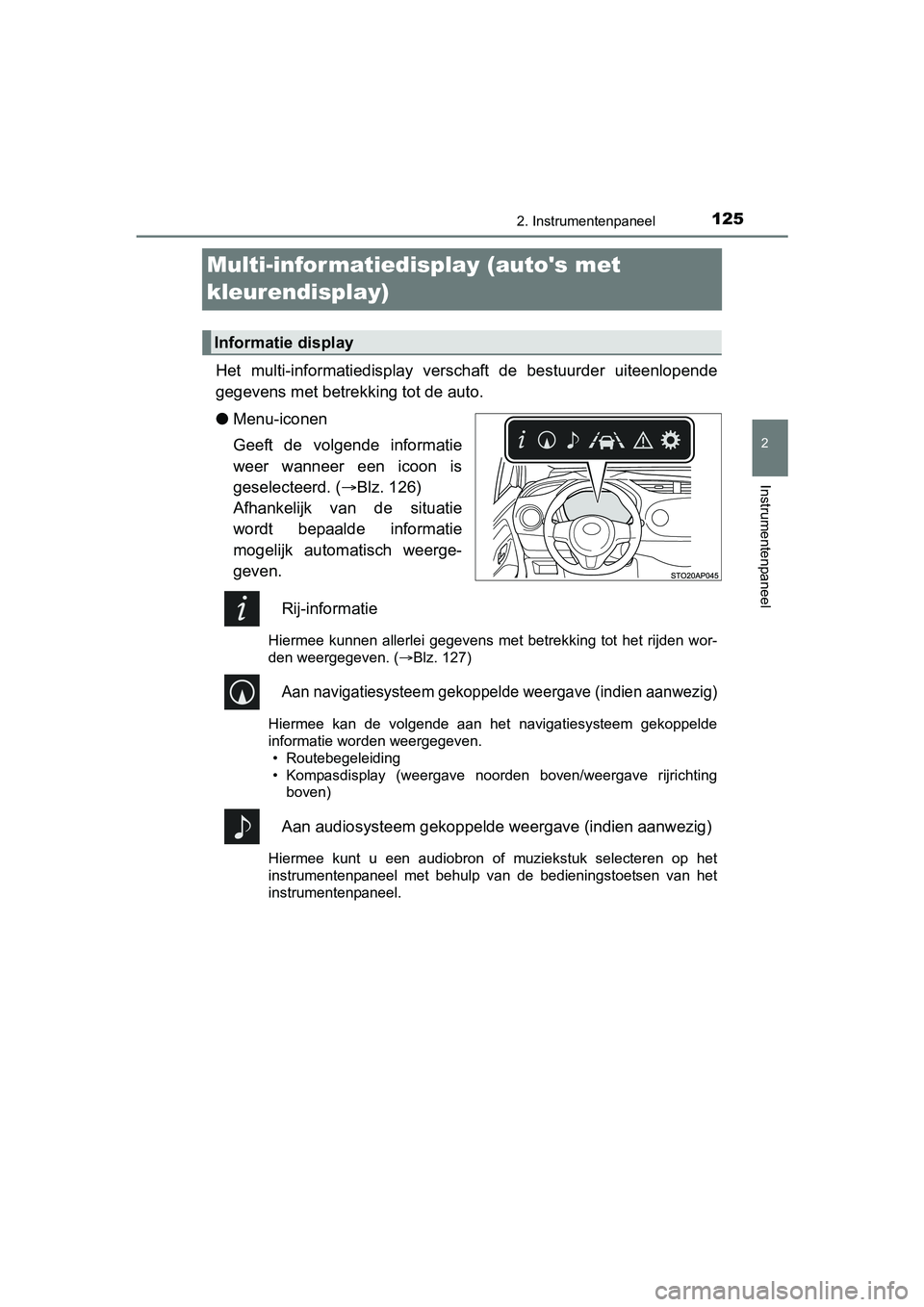

Page 125 of 632

125
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
Multi-infor matiedisplay (auto's met
kleurendisplay)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is
geselecteerd. ( Blz. 126)
Afhankelijk van de situatie
wordt bepaalde informatie
mogelijk automatisch weerge-
geven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( Blz. 127)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gek oppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of muziekstuk selecteren op het
instrumentenpaneel met behulp van de bedieningstoetsen van het
instrumentenpaneel.
Informatie display
YARIS_HV_OM_Europe_OM52J66E.book Page 125 Tuesday, November 14, 2017 5:07 PM

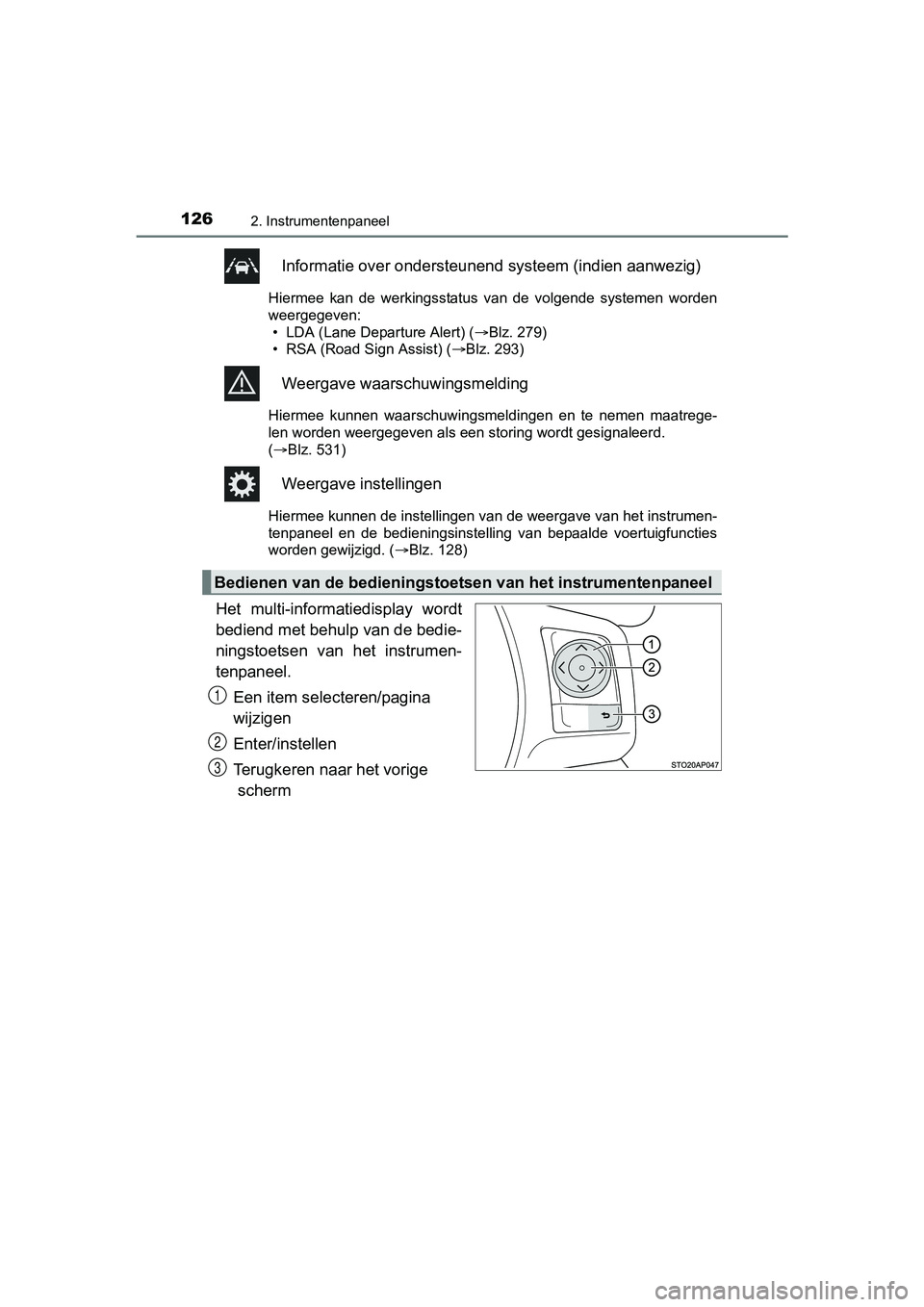

Page 126 of 632
1262. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven: • LDA (Lane Departure Alert) ( Blz. 279)
• RSA (Road Sign Assist) ( Blz. 293)
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(Blz. 531)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel en de bedieningsinstelling van bepaalde voertuigfunct ies
worden gewijzigd. ( Blz. 128)
Het multi-informatiedisplay wordt
bediend met behulp van de bedie-
ningstoetsen van het instrumen-
tenpaneel.
Een item selec teren/pagina
wijzigen
Enter/instellen
Terugkeren naar het vorige
scherm
Bedienen van de bedieningstoetsen van het instrumentenpaneel
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 126 Tuesday, November 14, 2017 5:07 PM
