2017 TOYOTA YARIS HATCHBACK display

2624-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
PCS (Pre-Crash Safety-systeem)
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen
*1 of wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay
*2, en spoort het
systeem de bestuurder aan om
een uitwijkmanoeuvre te
maken.
*1: Auto's met monochroomdisplay
*2: Auto's met kleurendisplay
: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signale ren. Wanneer het systeem oor-
deelt dat een aanrijding aan de voorzijde met een voertuig waar -
schijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen.
Wanneer het systeem oordeelt dat een aanrijding aan de voor-
zijde met een voertuig zeer waarsc hijnlijk is, worden de remmen
automatisch bekrachtigd om te helpen een aanrijding te voorko-
men of om de impact van een aan rijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (Blz. 266)
*1
*2
YARIS_HV_OM_Europe_OM52J66E.book Page 262 Tuesday, November 14, 2017 5:07 PM

2664-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■

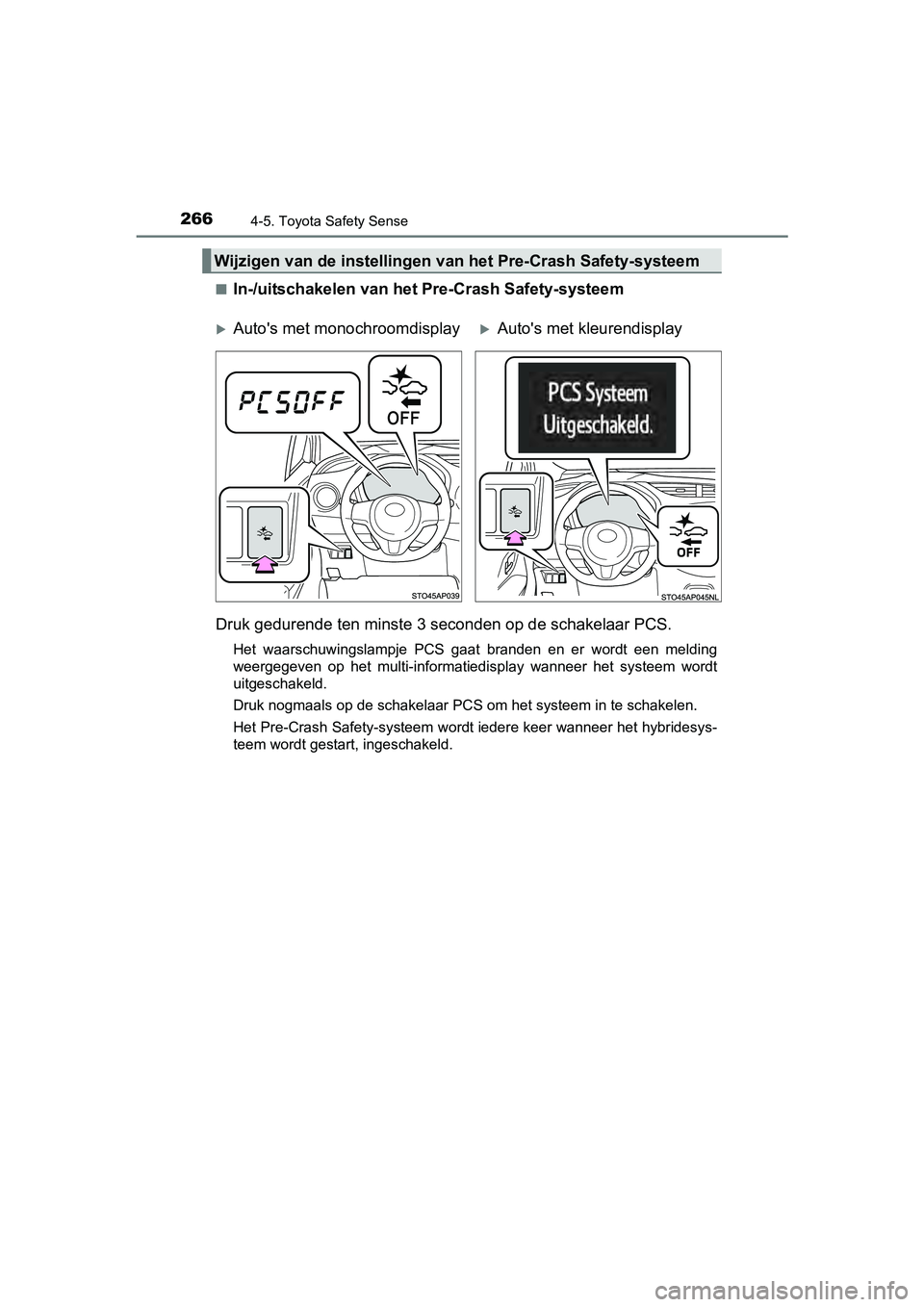

In-/uitschakelen van het Pre-Crash Safety-systeem
Druk gedurende ten minste 3 se conden op de schakelaar PCS.
Het waarschuwingslampje PCS gaat branden en er wordt een meldin g
weergegeven op het multi-informatiedisplay wanneer het systeem wordt
uitgeschakeld.
Druk nogmaals op de schakelaar PCS om het systeem in te schakel en.
Het Pre-Crash Safety-systeem wordt iedere keer wanneer het hybridesys-
teem wordt gestart, ingeschakeld.
Wijzigen van de instellingen va n het Pre-Crash Safety-systeem
Auto's met monochroomdisplayAuto's met kleurendisplay
YARIS_HV_OM_Europe_OM52J66E.book Page 266 Tuesday, November 14, 2017 5:07 PM

2674-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■

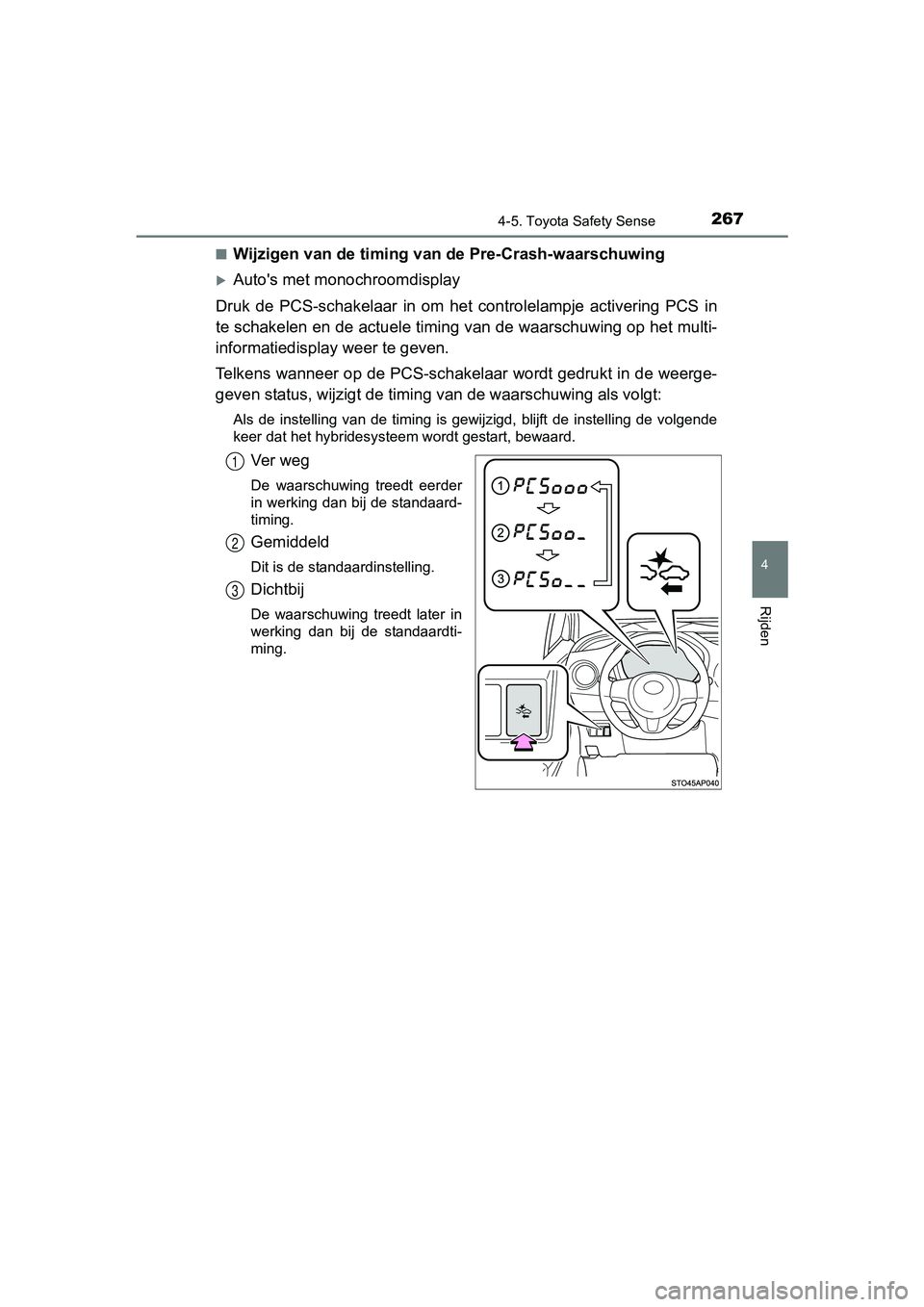

Wijzigen van de timing van de Pre-Crash-waarschuwing
Auto's met monochroomdisplay
Druk de PCS-schakelaar in om het controlelampje activering PCS in
te schakelen en de actuele timi ng van de waarschuwing op het mu lti-
informatiedisplay weer te geven.
Telkens wanneer op de PCS-schakelaar wordt gedrukt in de weerge -
geven status, wijzigt de timin g van de waarschuwing als volgt:
Als de instelling van de timing is gewijzigd, blijft de instell ing de volgende
keer dat het hybridesysteem wordt gestart, bewaard.
Ve r w e g
De waarschuwing treedt eerder
in werking dan bij de standaard-
timing.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later in
werking dan bij de standaardti-
ming.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 267 Tuesday, November 14, 2017 5:07 PM

2684-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E

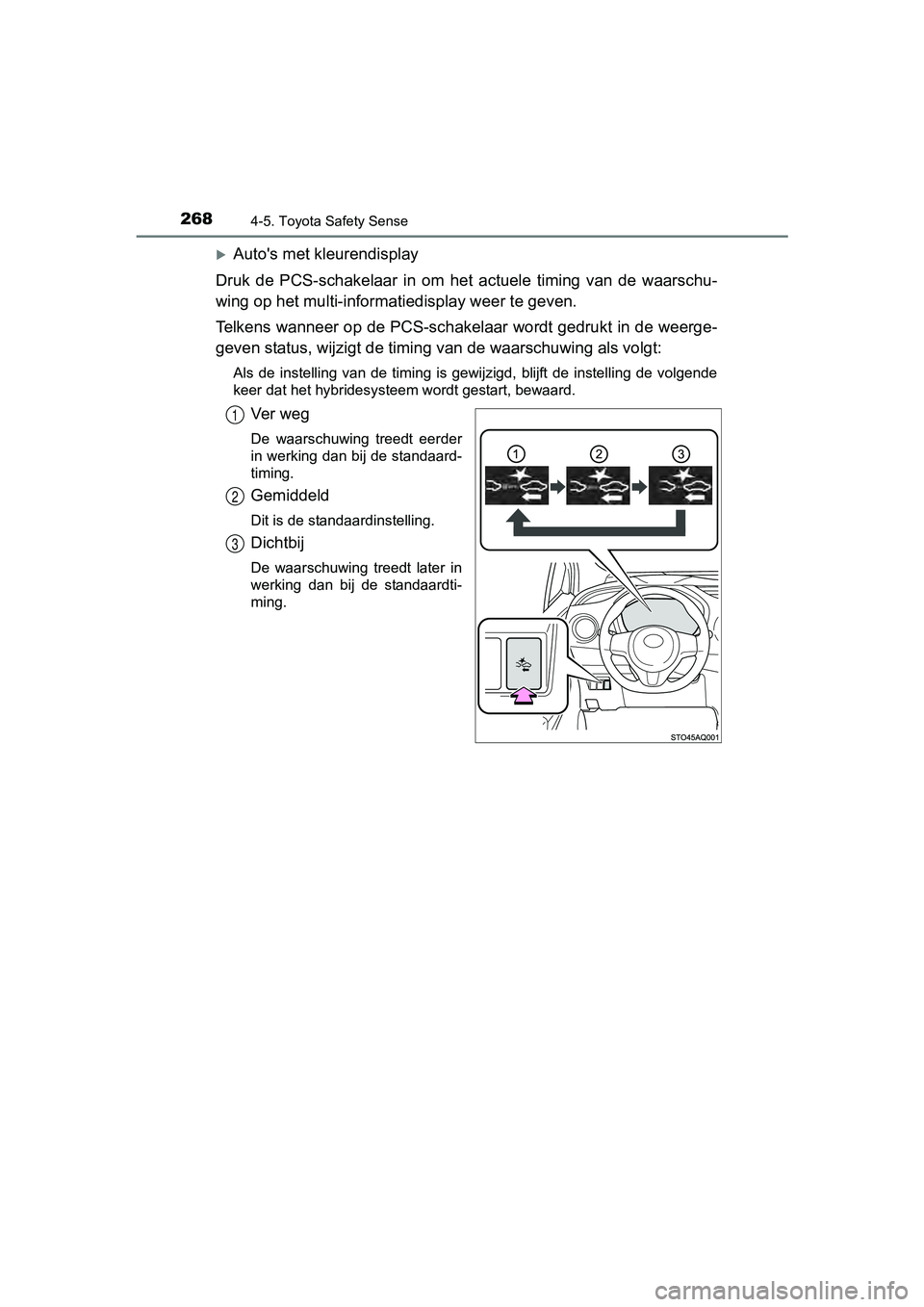

Auto's met kleurendisplay
Druk de PCS-schakelaar in om h et actuele timing van de waarschu -
wing op het multi-informatiedisplay weer te geven.
Telkens wanneer op de PCS-schakelaar wordt gedrukt in de weerge -
geven status, wijzigt de timin g van de waarschuwing als volgt:
Als de instelling van de timing is gewijzigd, blijft de instell ing de volgende
keer dat het hybridesysteem wordt gestart, bewaard.
Ve r w e g
De waarschuwing treedt eerder
in werking dan bij de standaard-
timing.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later in
werking dan bij de standaardti-
ming.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 268 Tuesday, November 14, 2017 5:07 PM

2774-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■
Als het waarschuwingslampje PCS knippert of brandt
(auto's met monochroomdisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
●In de volgende situaties gaat het waarschuwingslampje uit en wordt het sys-
teem ingeschakeld wanneer de c ondities weer normaal worden:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld nadat
de auto in de zon geparkeerd heeft gestaan
• Wanneer de voorruit is beslagen of wanneer er condens of ijs o p de voor-
ruit zit ( Blz. 390)
• Wanneer u rijdt in omstandigheden waarin de sensor voor een ob ject niet
kan signaleren zoals in het donker ('s nachts op een onverlicht e weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorb eeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of branden, is er mogelijk
een storing in het systeem aanwezig. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■
Als het waarschuwingslampje PCS knippert of gaat branden en er een
waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
(auto's met kleurendisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer het gebied rondom de sens or voor heet is, bijvoorbeeld in de zon
• Wanneer de voorruit is beslagen of wanneer er condens of ijs op de voor- ruit zit (
Blz. 390)
• Wanneer u rijdt in omstandigheden waarin de sensor voor een ob ject niet
kan signaleren zoals in het donker ('s nachts op een onverlicht e weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor v oor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt, is er mogelijk een storing aanwezig in
het systeem. Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 277 Tuesday, November 14, 2017 5:07 PM

2784-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■

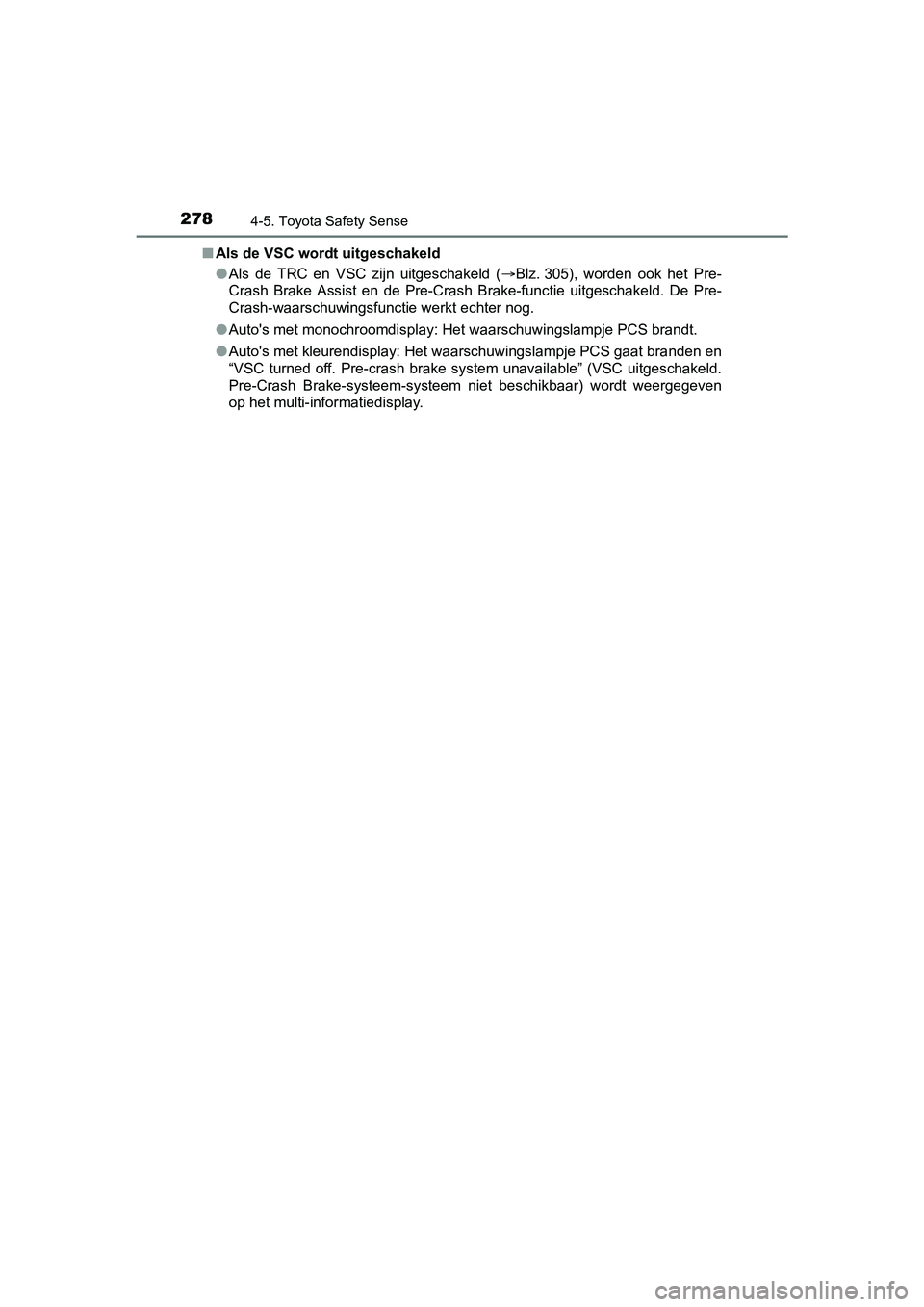

Als de VSC wordt uitgeschakeld
●Als de TRC en VSC zijn uitgeschakeld ( Blz. 305), worden ook het Pre-
Crash Brake Assist en de Pre-Crash Brake-functie uitgeschakeld. De Pre-
Crash-waarschuwingsfunctie werkt echter nog.
● Auto's met monochroomdisplay: Het waarschuwingslampje PCS brandt.
● Auto's met kleurendisplay: Het waarschuwingslampje PCS gaat bra nden en
“VSC turned off. Pre-crash brake system unavailable” (VSC uitge schakeld.
Pre-Crash Brake-systeem-systeem niet beschikbaar) wordt weergeg even
op het multi-informatiedisplay.
YARIS_HV_OM_Europe_OM52J66E.book Page 278 Tuesday, November 14, 2017 5:07 PM

279
4
4-5. Toyota Safety Sense
Rijden
YARIS_HV_OM_Europe_OM52J66E
LDA (Lane Depar ture Alert)
Bij het rijden op een weg met rijstrookmarkeringen herkent dit sys-
teem de rijstroken met behulp van een als sensor werkende camer a
die de bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vaststelt dat de auto afwijkt van zijn rijstroo k, waar-
schuwt het de bestuurder door middel van een zoemer en meldinge n
op het multi-informatiedisplay.
Sensor voor
: Indien aanwezig
Overzicht van de functie
YARIS_HV_OM_Europe_OM52J66E.book Page 279 Tuesday, November 14, 2017 5:07 PM

2814-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
Auto's met monochroomdisplay
Als beide controlelampjes van de
rijstrookmarkeringen groen worden:
Geeft aan dat zowel de rechter als
de linker rijstrookmarkering wordt
herkend.
Als de auto van de rijstrook afwijkt,
gaat het controlelampje van de rij-
strookmarkering aan de zijde die
de auto verlaat geel knipperen.
Als een van de controlelampjes
van de rijstrookmarkeringen groen
wordt:
Geeft aan dat de rijstrookmarke-
ring aan de groengekleurde zijde
wordt herkend.
Als de auto van de rijstrook afwijkt
aan de zijde met de herkende rij-
strookmarkering, gaat het controle-
lampje van die markering geel
knipperen.
Als beide controlelampjes van de
rijstrookmarkeringen uitgaan:
Dit geeft aan dat er geen rijstrook-
markering wordt herkend of dat
het LDA-systeem tijdelijk is uitge-
schakeld.
Weergave op het multi-informatiedisplay
