1092. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem
(Blz. 517)*1
Waarschuwingslampje
ABS ( Blz. 519)
*1, 8
Laadstroomcontrole-
lampje ( Blz. 517)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging
(Blz. 519)
*9, 10Laadstroomcontrole-
lampje ( Blz. 517)*1, 2, 6Waarschuwingslampje
PCS ( Blz. 520)
*1, 8Waarschuwingslampje
lage oliedruk
(Blz. 518)*1, 3Controlelampje Traction
Control ( Blz. 520)
*9, 10Waarschuwingslampje
lage oliedruk
(Blz. 518)*2, 8
(Geel)
Controlelampje
Automatic High Beam-
systeem ( Blz. 520)
*1, 8Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( Blz. 518)*1
(Geel)
Waarschuwingslampje
remsysteem
(Blz. 521)
*9, 10Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( Blz. 518)*2, 8
(Geel)
Controlelampje cruise
control (Blz. 521)
*1, 8Waarschuwingslampje
hybridesysteem
(Blz. 518)*2, 8
(Geel)
Controlelampje LDA
(Blz. 521)
*1
Motorcontrolelampje
(Blz. 518)
*2, 7, 8
(Geel)
Controlelampjes
rijstrookmarkeringen
(Blz. 521)
*1
Waarschuwingslampje
SRS ( Blz. 519)
*2, 4, 8
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(Blz. 521, 529)
YARIS_HV_OM_Europe_OM52J66E.book Page 109 Tuesday, November 14, 2017 5:07 PM
1112. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(Blz. 236)*2
Controlelampje SET
(Blz. 299)
Controlelampje
grootlicht ( Blz. 239)
*2
(Groen)
Controlelampje LDA
(Blz. 280)
*2
(Groen)
Controlelampje
Automatic High Beam-
systeem ( Blz. 287)*2, 7, 8
(Groen)
Controlelampjes rij-
strookmarkeringen
(Blz. 281)
Controlelampje
achterlicht ( Blz. 238)
*1, 3Controlelampje Traction
Control ( Blz. 304)
*2Controlelampje
mistlampen voor
(Blz. 244)*1, 8
Controlelampje TRC
OFF ( Blz. 304)
Controlelampje
mistachterlicht
( Blz. 244)
*1Controlelampje VSC
OFF ( Blz. 305)
*2, 8
(Groen)
Controlelampje Smart
entry-systeem met
startknop ( Blz. 220)*2, 3, 6, 8Controlelampje
activering PCS
(Blz. 262, 267)
*2
(Groen)
Controlelampje
cruise control
(Blz. 299)*1, 2, 5
Waarschuwingslampje
PCS ( Blz. 266)
YARIS_HV_OM_Europe_OM52J66E.book Page 111 Tuesday, November 14, 2017 5:07 PM
303
4
4-6. Gebruik van de ondersteunende systemen
Rijden
YARIS_HV_OM_Europe_OM52J66E
Ondersteunende systemen
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht over-
eenkomstig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling r em-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwij kma-
noeuvres en het maken van bochten op een glad wegdek
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkrac ht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met d e
auto of bij het accelereren op gladde wegen
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij helling op we grij-
den
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromo tor om de benodigde kracht voor
het ronddraaien van het stuu rwiel te verminderen
Om de veiligheid en de prestaties tijdens het rijden te verbete ren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omsta ndigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver -
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
YARIS_HV_OM_Europe_OM52J66E.book Page 303 Tuesday, November 14, 2017 5:07 PM

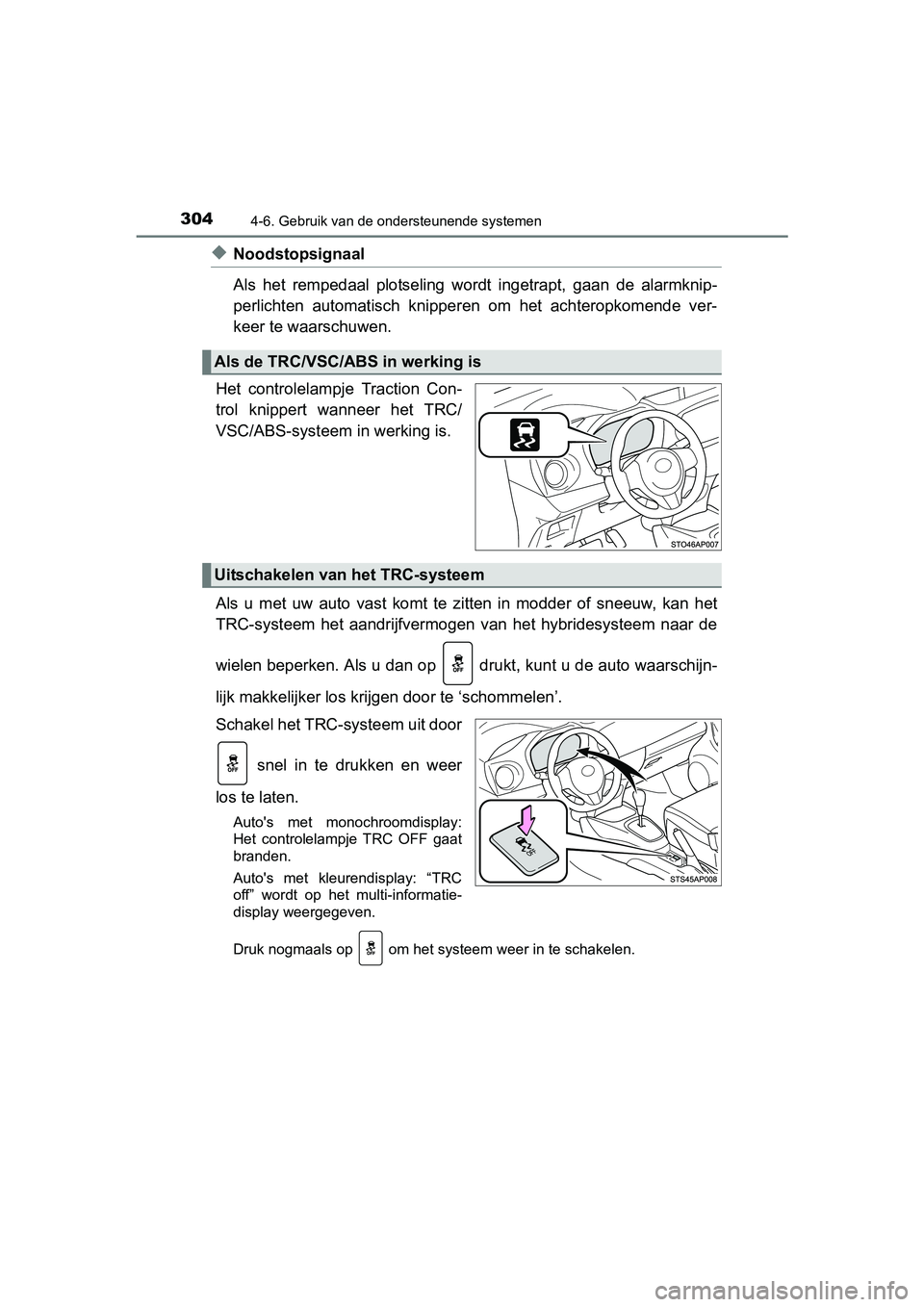

3044-6. Gebruik van de ondersteunende systemen
YARIS_HV_OM_Europe_OM52J66E
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip-
perlichten automatisch knipper en om het achteropkomende ver-
keer te waarschuwen.
Het controlelamp je Traction Con-
trol knippert wanneer het TRC/
VSC/ABS-systeem in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van het hybridesysteem naar de
wielen beperken. Als u dan op drukt, kunt u de auto waarschijn -
lijk makkelijker los krijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door
snel in te drukken en weer
los te laten.
Auto's met monochroomdisplay:
Het controlelampje TRC OFF gaat
branden.
Auto's met kleurendisplay: “TRC
off” wordt op het multi-informatie-
display weergegeven.
Druk nogmaals op om het systeem weer in te schakelen.
Als de TRC/VSC/ ABS in werking is
Uitschakelen van het TRC-systeem
YARIS_HV_OM_Europe_OM52J66E.book Page 304 Tuesday, November 14, 2017 5:07 PM

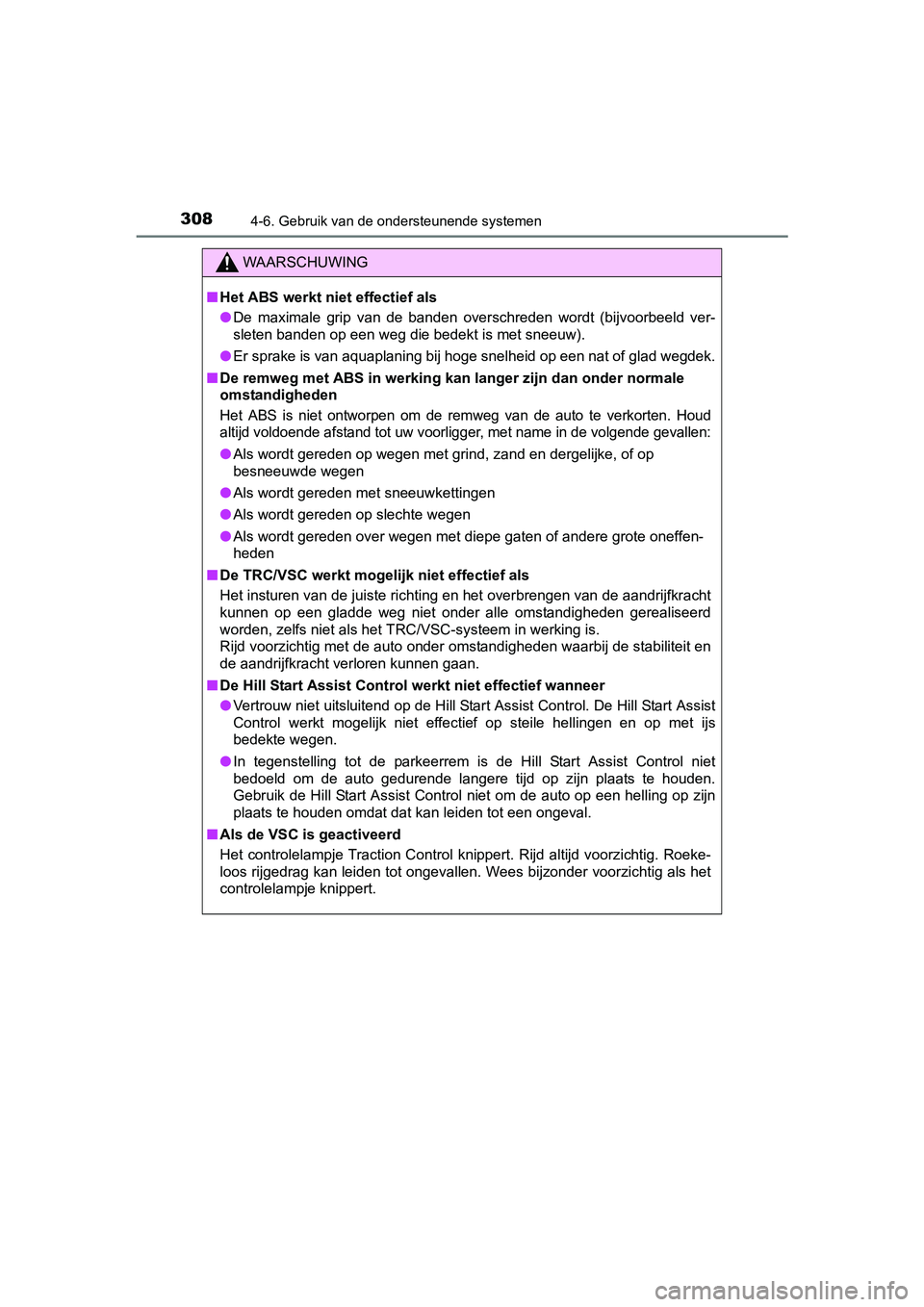

3084-6. Gebruik van de ondersteunende systemen
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Het ABS werkt niet effectief als
● De maximale grip van de banden overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt is met sneeuw).
● Er sprake is van aquaplaning bij hoge snelheid op een nat of gl ad wegdek.
■ De remweg met ABS in werking kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg van de auto te verkorten. Houd
altijd voldoende afstand tot uw v oorligger, met name in de volgende gevallen:
●Als wordt gereden op wegen met grind, zand en dergelijke, of op
besneeuwde wegen
● Als wordt gereden met sneeuwkettingen
● Als wordt gereden op slechte wegen
● Als wordt gereden over wegen met diepe gaten of andere grote on effen-
heden
■ De TRC/VSC werkt mogelijk niet effectief als
Het insturen van de juiste richting en het overbrengen van de aandrijfkracht
kunnen op een gladde weg niet onder alle omstandigheden gereali seerd
worden, zelfs niet als het TRC/VSC-systeem in werking is.
Rijd voorzichtig met de auto onder omstandigheden waarbij de st abiliteit en
de aandrijfkracht verloren kunnen gaan.
■ De Hill Start Assist Control werkt niet effectief wanneer
● Vertrouw niet uitsluitend op de Hill Start Assist Control. De Hill Start Assist
Control werkt mogelijk niet effectief op steile hellingen en op met ijs
bedekte wegen.
● In tegenstelling tot de parkeerrem is de Hill Start Assist Cont rol niet
bedoeld om de auto gedurende langere tijd op zijn plaats te hou den.
Gebruik de Hill Start Assist Control niet om de auto op een hel ling op zijn
plaats te houden omdat dat kan leiden tot een ongeval.
■ Als de VSC is geactiveerd
Het controlelampje Traction Control knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevallen. Wees bijzonder voorzichtig als het
controlelampje knippert.
YARIS_HV_OM_Europe_OM52J66E.book Page 308 Tuesday, November 14, 2017 5:07 PM

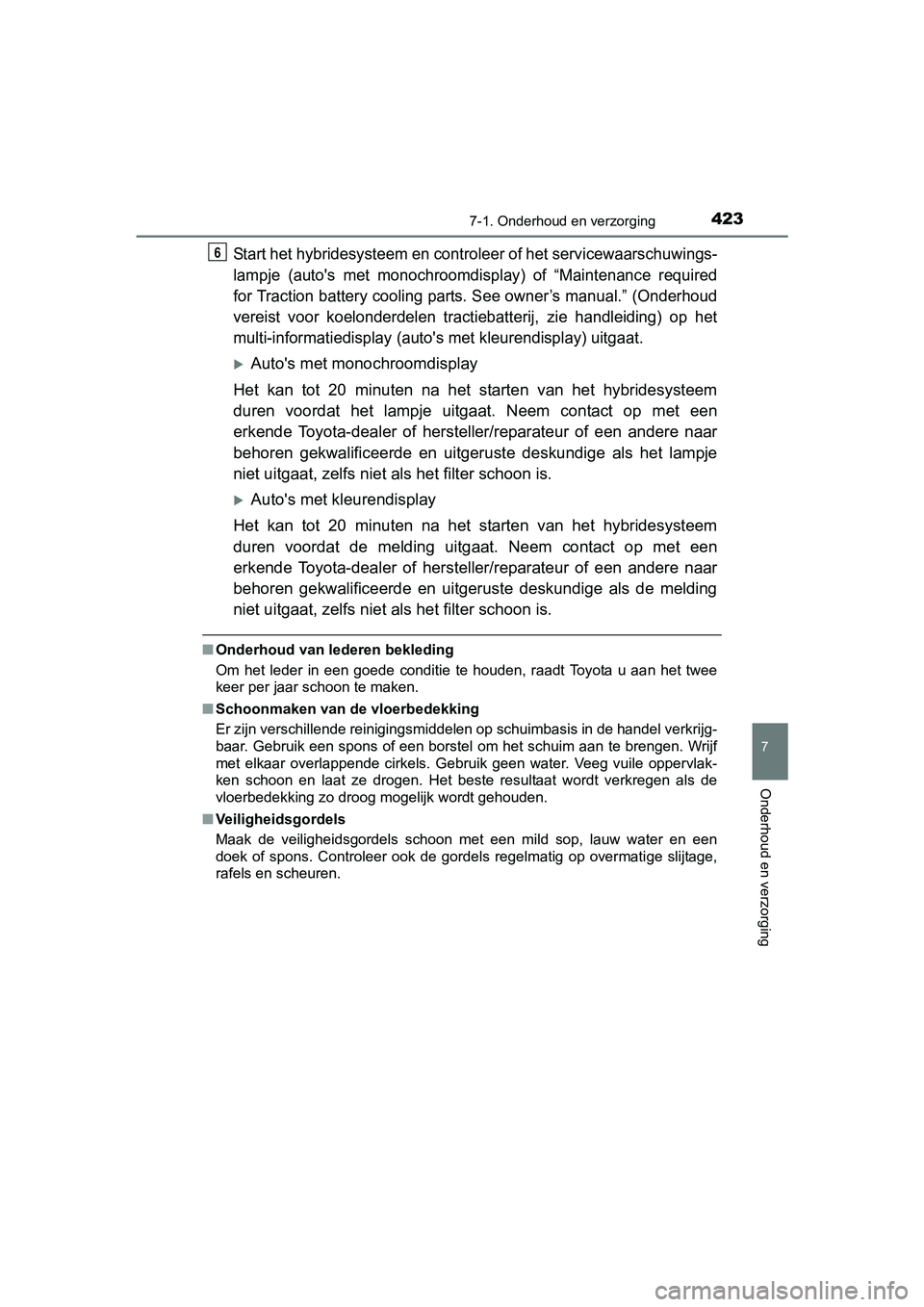

4237-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Start het hybridesysteem en controleer of het servicewaarschuwings-
lampje (auto's met monochroomdisplay) of “Maintenance required
for Traction battery cooling parts. See owner’s manual.” (Onder houd
vereist voor koelonderdelen tractiebatterij, zie handleiding) o p het
multi-informatiedisplay (auto's met kleurendisplay) uitgaat.
Auto's met monochroomdisplay
Het kan tot 20 minuten na het s tarten van het hybridesysteem
duren voordat het lampje uitgaat. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitger uste deskundige als het lampje
niet uitgaat, zelfs niet a ls het filter schoon is.
Auto's met kleurendisplay
Het kan tot 20 minuten na het s tarten van het hybridesysteem
duren voordat de melding uitgaat. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige als de melding
niet uitgaat, zelfs niet a ls het filter schoon is.
■Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aa n het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkreg en als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
6
YARIS_HV_OM_Europe_OM52J66E.book Page 423 Tuesday, November 14, 2017 5:07 PM
5208-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J66E
Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem).
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer het waarschuwingslampje gaat branden:
Geeft aan dat het PCS (Pre-Crash Safety-systeem) tijde-
lijk niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Het deel van de voorruit rondom de sensor voor is vuil, beslagen of bedekt door condens, ijs, stickers, e.d.
Verwijder het vuil, de condens, het ijs, de stickers,
enz. ( Blz. 259)
• De temperatuur van de sensor voor ligt buiten het wer- kingsbereik
Wacht een tijdje totdat het gebied rondom de sensor
voor voldoende is afgekoeld.
• Het VSC (Vehicle Stability Control-systeem) of het PCS
(Pre-Crash Safety-systeem) is uitgeschakeld of beide
systemen zijn uitgeschakeld.
Schakel om het Pre-Crash S afety-systeem in te scha-
kelen zowel het VSC-systeem als het PCS-systeem in.
( Blz. 266, 305)
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
•De TRC; of
• De Hill Start Assist Control.
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*4
(Geel)
Controlelampje Automat ic High Beam-systeem
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het Automatic
High Beam-systeem.
Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_Europe_OM52J66E.book Page 520 Tuesday, November 14, 2017 5:07 PM

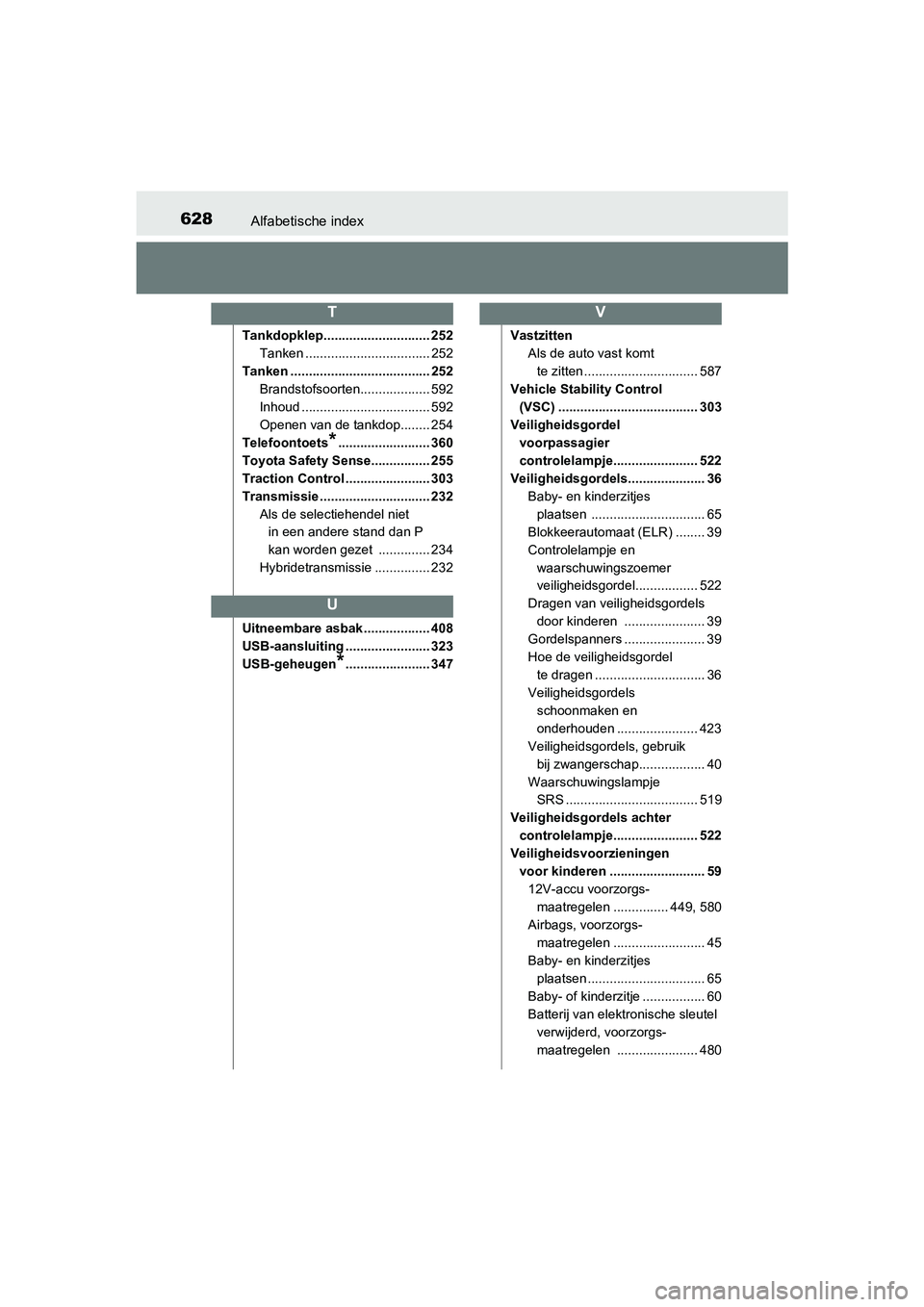

628Alfabetische index
YARIS_HV_OM_Europe_OM52J66E
Tankdopklep............................. 252Tanken .................................. 252
Tanken ...................................... 252 Brandstofsoorten................... 592
Inhoud ................................... 592
Openen van de tankdop........ 254
Telefoontoets
*......................... 360
Toyota Safety Sense................ 255
Traction Control ....................... 303
Transmissie .............................. 232
Als de selectiehendel niet in een andere stand dan P
kan worden gezet .............. 234
Hybridetransmissie ............... 232
Uitneembare asbak .................. 408
USB-aansluiting ....................... 323
USB-geheugen
*....................... 347 Vastzitten
Als de auto vast komt
te zitten ............................... 587
Vehicle Stability Control (VSC) ...................................... 303
Veiligheidsgordel voorpassagier
controlelampje....................... 522
Veiligheidsgordels..................... 36 Baby- en kinderzitjes plaatsen ............................... 65
Blokkeerautomaat (ELR) ........ 39
Controlelampje en
waarschuwingszoemer
veiligheidsgordel................. 522
Dragen van veiligheidsgordels door kinderen ...................... 39
Gordelspanners ...................... 39
Hoe de veiligheidsgordel
te dragen .............................. 36
Veiligheidsgordels
schoonmaken en
onderhouden ...................... 423
Veiligheidsgordels, gebruik
bij zwangerschap.................. 40
Waarschuwingslampje SRS .................................... 519
Veiligheidsgordels achter controlelampje....................... 522
Veiligheidsvoorzieningen
voor kinderen .......................... 59 12V-accu voorzorgs-maatregelen ............... 449, 580
Airbags, voorzorgs- maatregelen ......................... 45
Baby- en kinderzitjes
plaatsen ................................ 65
Baby- of kinderzitje ................. 60
Batterij van elektronische sleutel verwijderd, voorzorgs-
maatregelen ...................... 480
T
U
V
YARIS_HV_OM_Europe_OM52J66E.book Page 628 Tuesday, November 14, 2017 5:07 PM
