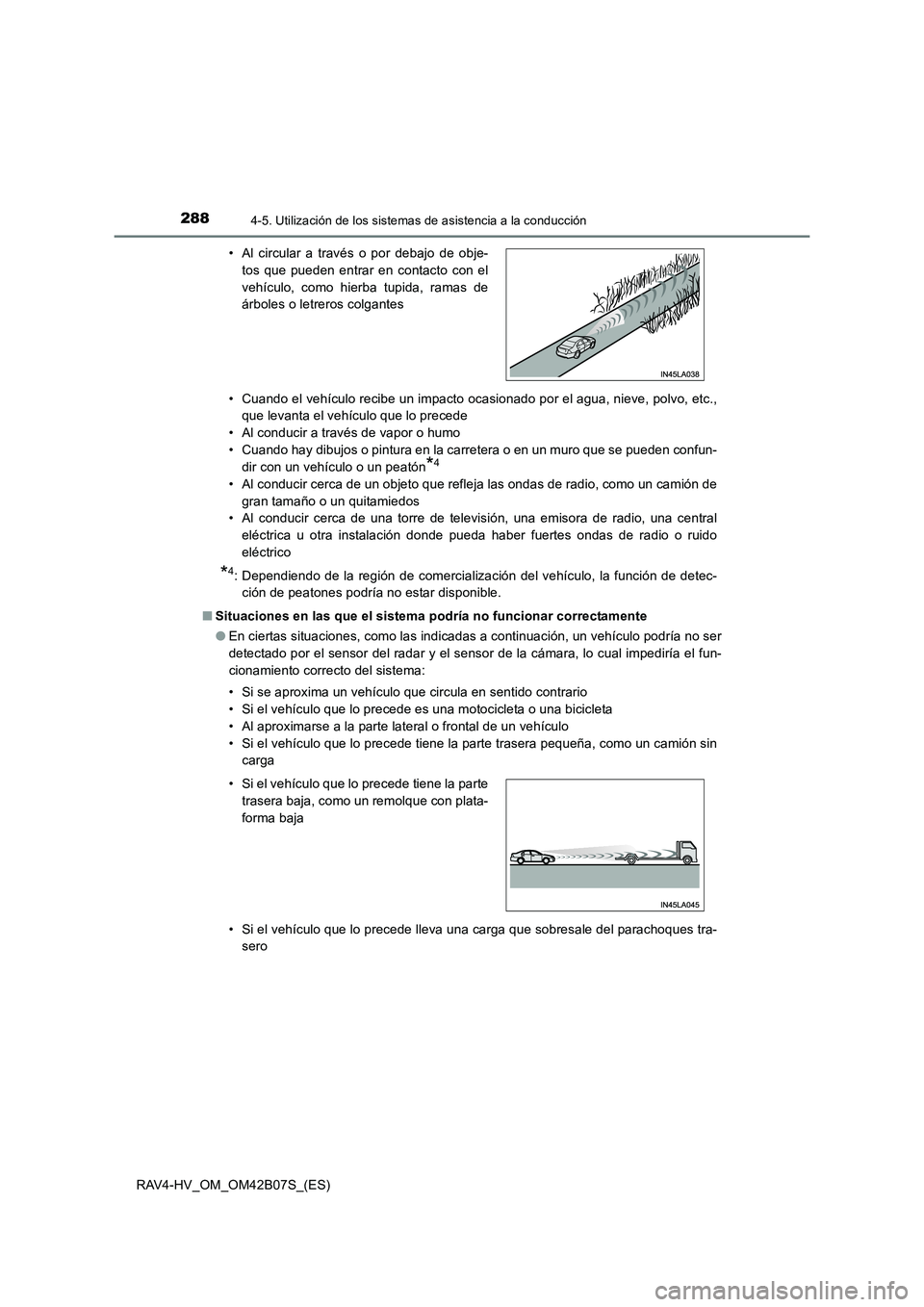

2884-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)• Cuando el vehículo recibe un impacto ocasionado por el agua, nieve, polvo, etc.,
que levanta el vehículo que lo precede
• Al conducir a través de vapor o humo
• Cuando hay dibujos o pintura en la carretera o en un muro que se pueden confun- dir con un vehículo o un peatón
*4
• Al conducir cerca de un objeto que refleja las ondas de radio, como un camión de
gran tamaño o un quitamiedos
• Al conducir cerca de una torre de televisión, una emisora de radio, una central
eléctrica u otra instalación donde pueda haber fuertes ondas de radio o ruido
eléctrico
*4: Dependiendo de la región de comercialización del vehículo, la función de detec-ción de peatones podría no estar disponible.
■ Situaciones en las que el sistema podría no funcionar correctamente
●En ciertas situaciones, como las indicadas a continuación, un vehículo podría no ser
detectado por el sensor del radar y el sensor de la cámara, lo cual impediría el fun-
cionamiento correcto del sistema:
• Si se aproxima un vehículo que circula en sentido contrario
• Si el vehículo que lo precede es una motocicleta o una bicicleta
• Al aproximarse a la parte lateral o frontal de un vehículo
• Si el vehículo que lo precede tiene la parte trasera pequeña, como un camión sin
carga
• Si el vehículo que lo precede lleva una carga que sobresale del parachoques tra- sero
• Al circular a través o por debajo de obje-
tos que pueden entrar en contacto con el
vehículo, como hierba tupida, ramas de
árboles o letreros colgantes
• Si el vehículo que lo precede tiene la parte trasera baja, como un remolque con plata-
forma baja

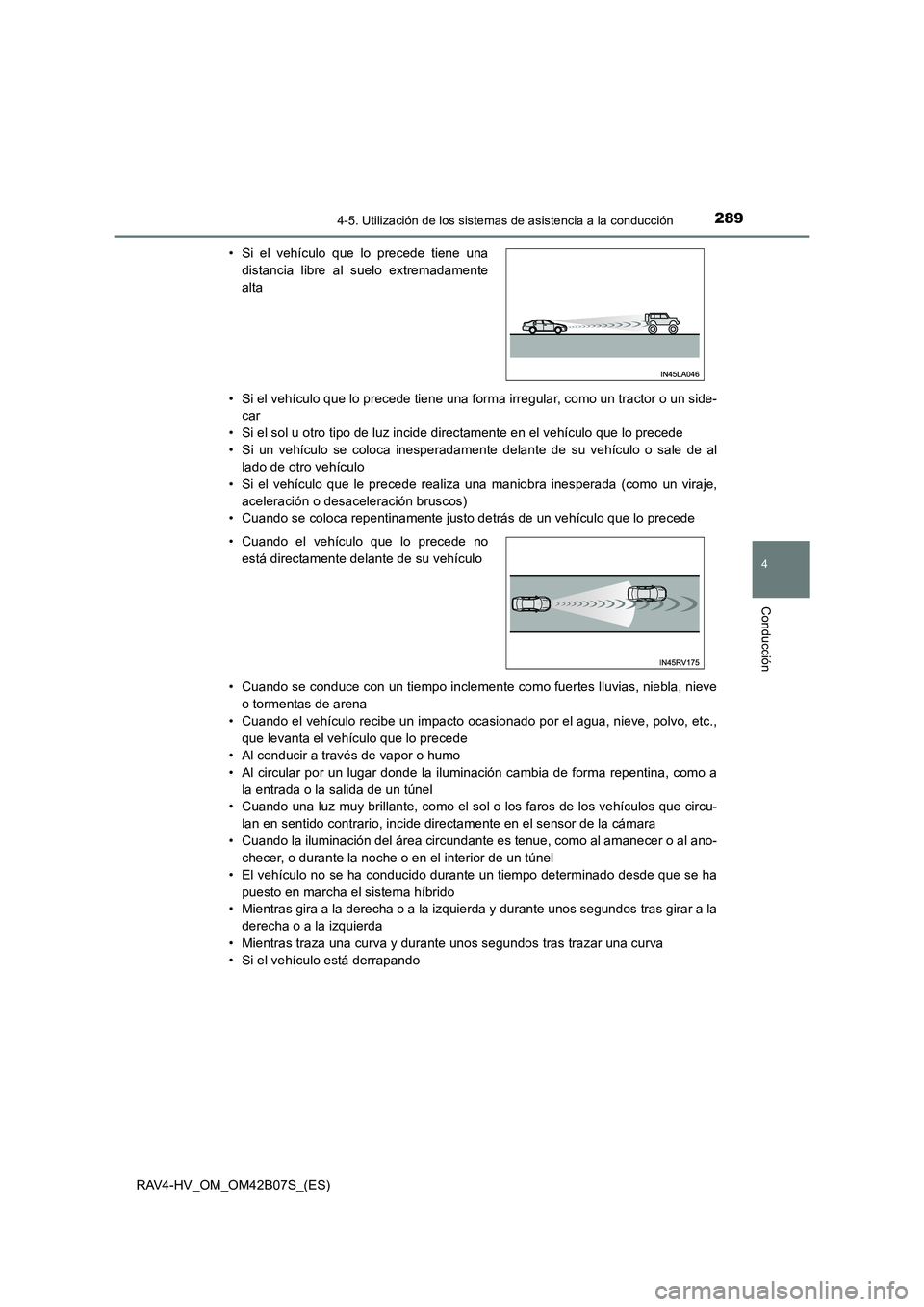

2894-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)• Si el vehículo que lo precede tiene una forma irregular, como un tractor o un side-
car
• Si el sol u otro tipo de luz incide directamente en el vehículo que lo precede
• Si un vehículo se coloca inesperadamente delante de su vehículo o sale de al lado de otro vehículo
• Si el vehículo que le precede realiza una maniobra inesperada (como un viraje, aceleración o desaceleración bruscos)
• Cuando se coloca repentinamente justo detrás de un vehículo que lo precede
• Cuando se conduce con un tiempo inclemente como fuertes lluvias, niebla, nieve
o tormentas de arena
• Cuando el vehículo recibe un impacto ocasionado por el agua, nieve, polvo, etc., que levanta el vehículo que lo precede
• Al conducir a través de vapor o humo
• Al circular por un lugar donde la iluminación cambia de forma repentina, como a la entrada o la salida de un túnel
• Cuando una luz muy brillante, como el sol o los faros de los vehículos que circu-
lan en sentido contrario, incide directamente en el sensor de la cámara
• Cuando la iluminación del área circundante es tenue, como al amanecer o al ano- checer, o durante la noche o en el interior de un túnel
• El vehículo no se ha conducido durante un tiempo determinado desde que se ha puesto en marcha el sistema híbrido
• Mientras gira a la derecha o a la izquierda y durante unos segundos tras girar a la
derecha o a la izquierda
• Mientras traza una curva y durante unos segundos tras trazar una curva
• Si el vehículo está derrapando • Si el vehículo que lo precede tiene una distancia libre al suelo extremadamente
alta
• Cuando el vehículo que lo precede no está directamente delante de su vehículo

2904-5. Utilización de los sistemas de asistencia a la conducción

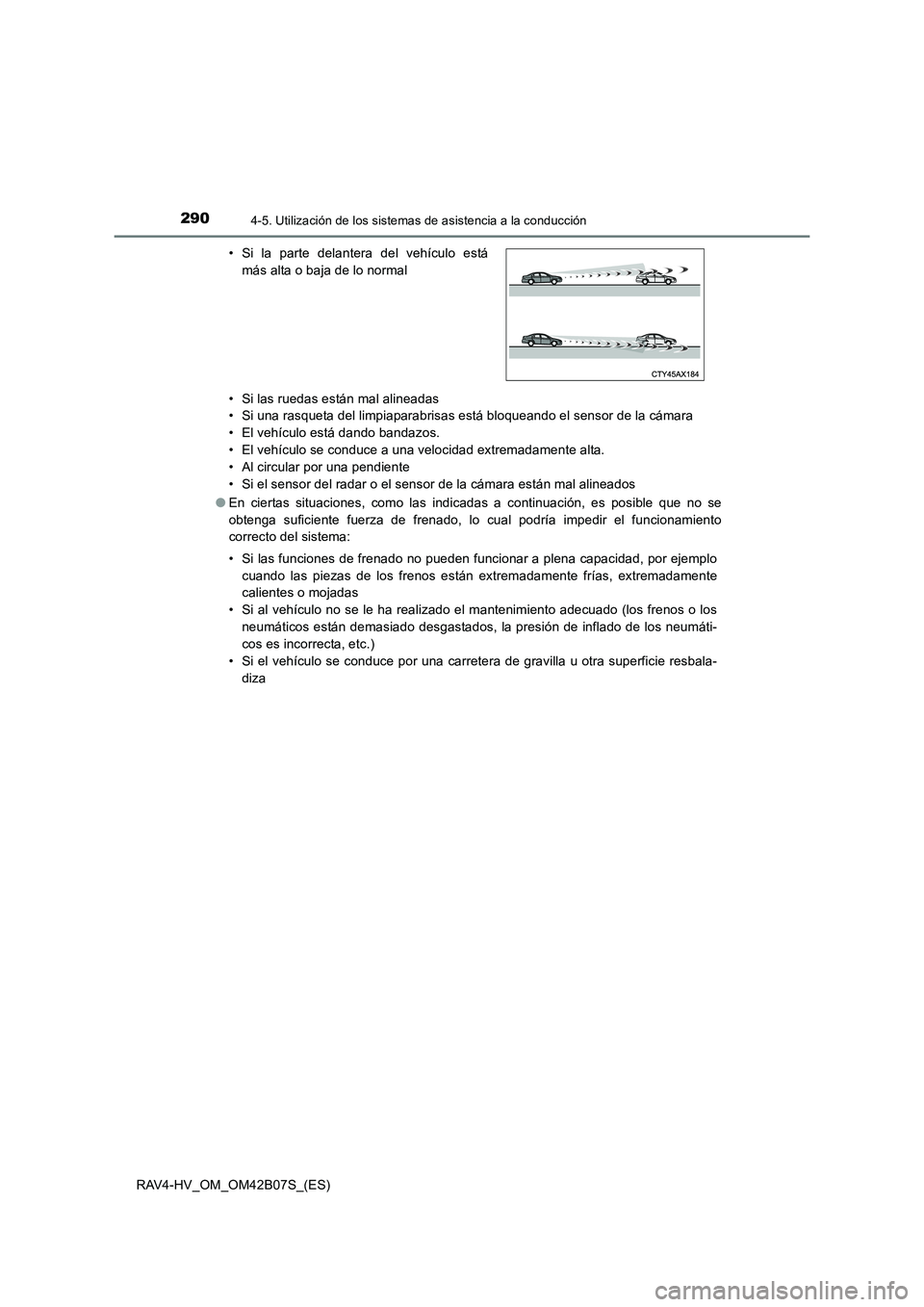

RAV4-HV_OM_OM42B07S_(ES)• Si las ruedas están mal alineadas
• Si una rasqueta del limpiaparabrisas está bloqueando el sensor de la cámara
• El vehículo está dando bandazos.
• El vehículo se conduce a una velocidad extremadamente alta.
• Al circular por una pendiente
• Si el sensor del radar o el sensor de la cámara están mal alineados
● En ciertas situaciones, como las indicadas a continuación, es posible que no se
obtenga suficiente fuerza de frenado, lo cual podría impedir el funcionamiento
correcto del sistema:
• Si las funciones de frenado no pueden funcionar a plena capacidad, por ejemplo
cuando las piezas de los frenos están extremadamente frías, extremadamente
calientes o mojadas
• Si al vehículo no se le ha realizado el mantenimiento adecuado (los frenos o los neumáticos están demasiado desgastados, la presión de inflado de los neumáti-
cos es incorrecta, etc.)
• Si el vehículo se conduce por una carretera de gravilla u otra superficie resbala- diza
• Si la parte delantera del vehículo está
más alta o baja de lo normal

2914-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)●

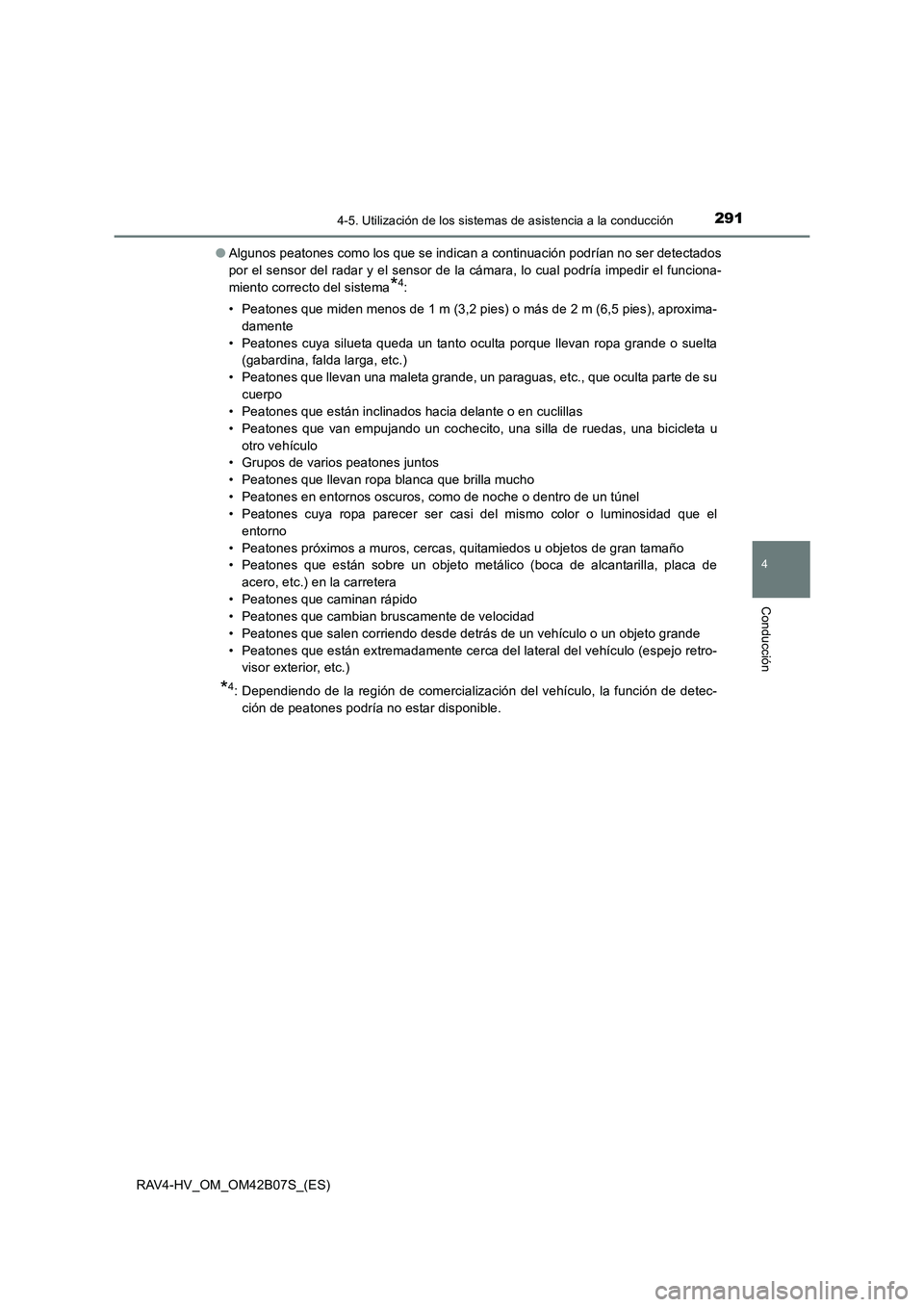

Algunos peatones como los que se indican a continuación podrían no ser detectados
por el sensor del radar y el sensor de la cámara, lo cual podría impedir el funciona-
miento correcto del sistema
*4:
• Peatones que miden menos de 1 m (3,2 pies) o más de 2 m (6,5 pies), aproxima- damente
• Peatones cuya silueta queda un tanto oculta porque llevan ropa grande o suelta (gabardina, falda larga, etc.)
• Peatones que llevan una maleta grande, un paraguas, etc., que oculta parte de su cuerpo
• Peatones que están inclinados hacia delante o en cuclillas
• Peatones que van empujando un cochecito, una silla de ruedas, una bicicleta u
otro vehículo
• Grupos de varios peatones juntos
• Peatones que llevan ropa blanca que brilla mucho
• Peatones en entornos oscuros, como de noche o dentro de un túnel
• Peatones cuya ropa parecer ser casi del mismo color o luminosidad que el
entorno
• Peatones próximos a muros, cercas, quitamiedos u objetos de gran tamaño
• Peatones que están sobre un objeto metálico (boca de alcantarilla, placa de acero, etc.) en la carretera
• Peatones que caminan rápido
• Peatones que cambian bruscamente de velocidad
• Peatones que salen corriendo desde detrás de un vehículo o un objeto grande
• Peatones que están extremadamente cerca del lateral del vehículo (espejo retro- visor exterior, etc.)
*4: Dependiendo de la región de comercialización del vehículo, la función de detec-ción de peatones podría no estar disponible.

2924-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■

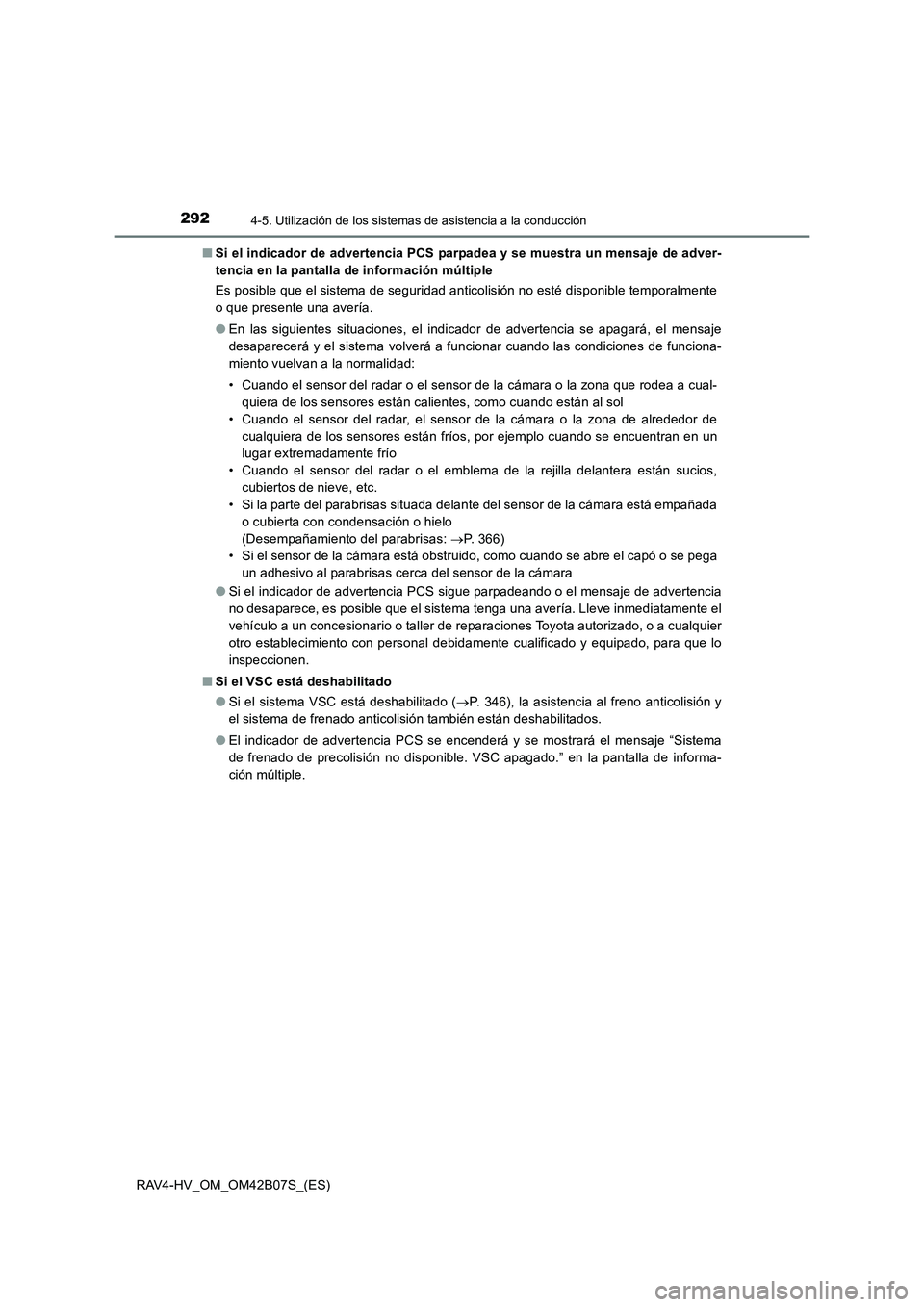

Si el indicador de advertencia PCS parpadea y se muestra un mensaje de adver-
tencia en la pantalla de información múltiple
Es posible que el sistema de seguridad anticolisión no esté disponible temporalmente
o que presente una avería.
●En las siguientes situaciones, el indicador de advertencia se apagará, el mensaje
desaparecerá y el sistema volverá a funcionar cuando las condiciones de funciona-
miento vuelvan a la normalidad:
• Cuando el sensor del radar o el sensor de la cámara o la zona que rodea a cual-
quiera de los sensores están calientes, como cuando están al sol
• Cuando el sensor del radar, el sensor de la cámara o la zona de alrededor de cualquiera de los sensores están fríos, por ejemplo cuando se encuentran en un
lugar extremadamente frío
• Cuando el sensor del radar o el emblema de la rejilla delantera están sucios, cubiertos de nieve, etc.
• Si la parte del parabrisas situada delante del sensor de la cámara está empañada
o cubierta con condensación o hielo
(Desempañamiento del parabrisas: →P. 366)
• Si el sensor de la cámara está obstruido, como cuando se abre el capó o se pega
un adhesivo al parabrisas cerca del sensor de la cámara
● Si el indicador de advertencia PCS sigue parpadeando o el mensaje de advertencia
no desaparece, es posible que el sistema tenga una avería. Lleve inmediatamente el
vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente cualificado y equipado, para que lo
inspeccionen.
■ Si el VSC está deshabilitado
●Si el sistema VSC está deshabilitado ( →P. 346), la asistencia al freno anticolisión y
el sistema de frenado anticolisión también están deshabilitados.
● El indicador de advertencia PCS se encenderá y se mostrará el mensaje “Sistema
de frenado de precolisión no disponible. VSC apagado.” en la pantalla de informa-
ción múltiple.

293
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
RAV4-HV_OM_OM42B07S_(ES)

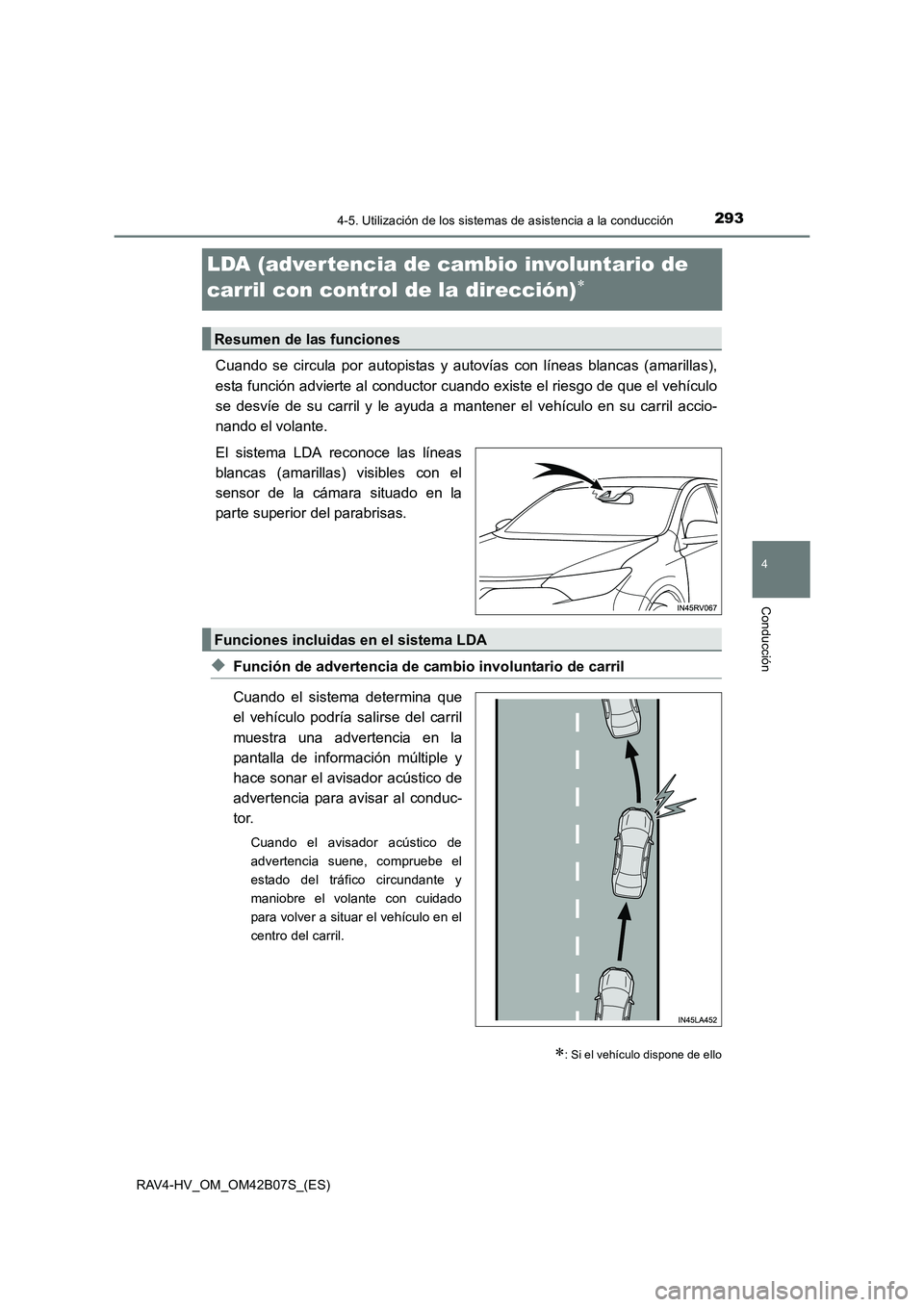

LDA (advertencia de cambio involuntario de
carril con control de la dirección)
∗
Cuando se circula por autopistas y autovías con líneas blancas (amarillas),
esta función advierte al conductor cuando existe el riesgo de que el vehículo
se desvíe de su carril y le ayuda a mantener el vehículo en su carril accio-
nando el volante.
El sistema LDA reconoce las líneas
blancas (amarillas) visibles con el
sensor de la cámara situado en la
parte superior del parabrisas.
◆Función de advertencia de cambio involuntario de carril
Cuando el sistema determina que
el vehículo podría salirse del carril
muestra una advertencia en la
pantalla de información múltiple y
hace sonar el avisador acústico de
advertencia para avisar al conduc-
tor.
Cuando el avisador acústico de
advertencia suene, compruebe el
estado del tráfico circundante y
maniobre el volante con cuidado
para volver a situar el vehículo en el
centro del carril.
∗: Si el vehículo dispone de ello
Resumen de las funciones
Funciones incluidas en el sistema LDA

3014-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)■

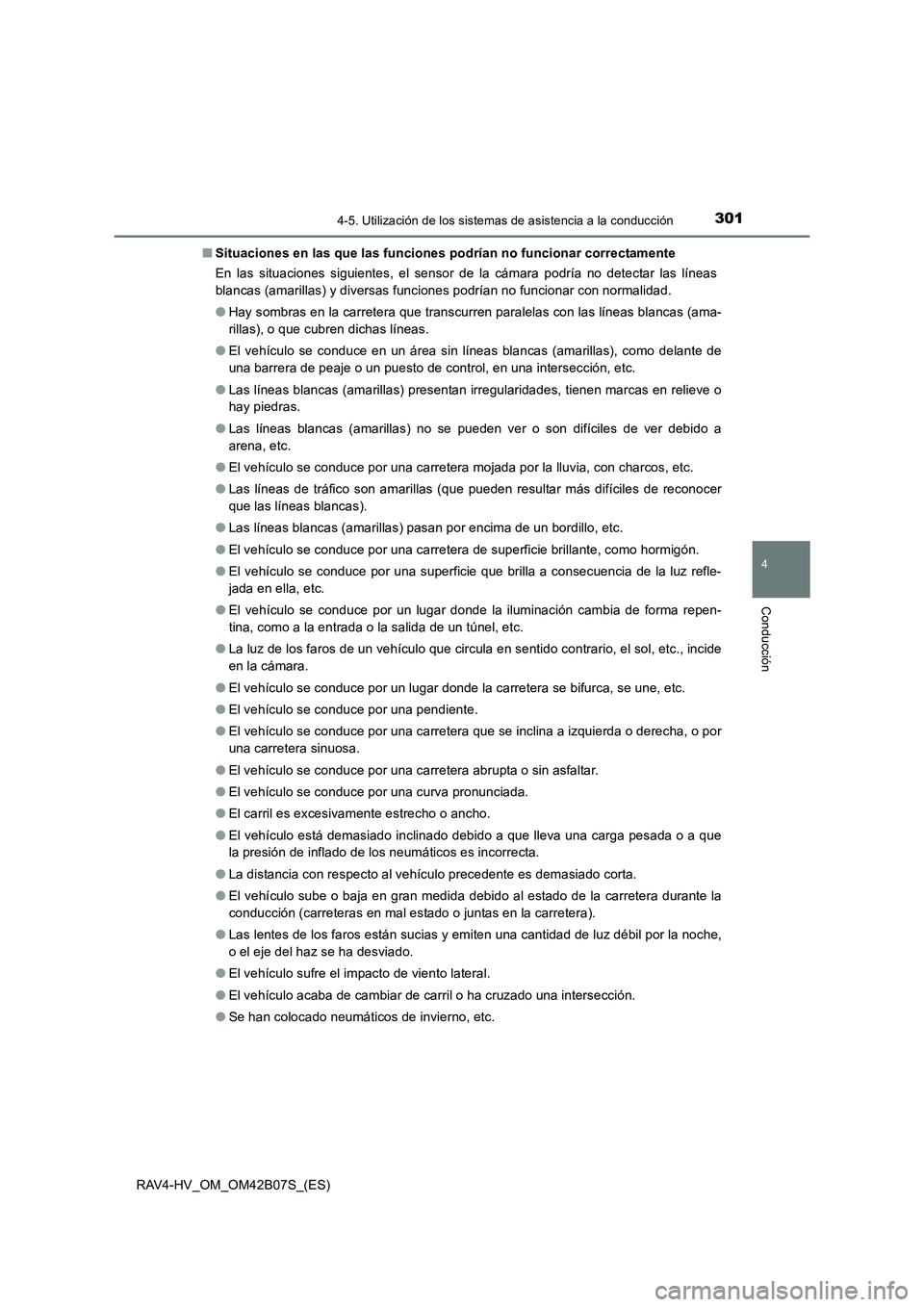

Situaciones en las que las funciones podrían no funcionar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar las líneas
blancas (amarillas) y diversas funciones podrían no funcionar con normalidad.
●Hay sombras en la carretera que transcurren paralelas con las líneas blancas (ama-
rillas), o que cubren dichas líneas.
● El vehículo se conduce en un área sin líneas blancas (amarillas), como delante de
una barrera de peaje o un puesto de control, en una intersección, etc.
● Las líneas blancas (amarillas) presentan irregularidades, tienen marcas en relieve o
hay piedras.
● Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido a
arena, etc.
● El vehículo se conduce por una carretera mojada por la lluvia, con charcos, etc.
● Las líneas de tráfico son amarillas (que pueden resultar más difíciles de reconocer
que las líneas blancas).
● Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
● El vehículo se conduce por una carretera de superficie brillante, como hormigón.
● El vehículo se conduce por una superficie que brilla a consecuencia de la luz refle-
jada en ella, etc.
● El vehículo se conduce por un lugar donde la iluminación cambia de forma repen-
tina, como a la entrada o la salida de un túnel, etc.
● La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc., incide
en la cámara.
● El vehículo se conduce por un lugar donde la carretera se bifurca, se une, etc.
● El vehículo se conduce por una pendiente.
● El vehículo se conduce por una carretera que se inclina a izquierda o derecha, o por
una carretera sinuosa.
● El vehículo se conduce por una carretera abrupta o sin asfaltar.
● El vehículo se conduce por una curva pronunciada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que
la presión de inflado de los neumáticos es incorrecta.
● La distancia con respecto al vehículo precedente es demasiado corta.
● El vehículo sube o baja en gran medida debido al estado de la carretera durante la
conducción (carreteras en mal estado o juntas en la carretera).
● Las lentes de los faros están sucias y emiten una cantidad de luz débil por la noche,
o el eje del haz se ha desviado.
● El vehículo sufre el impacto de viento lateral.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han colocado neumáticos de invierno, etc.

303
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
RAV4-HV_OM_OM42B07S_(ES)

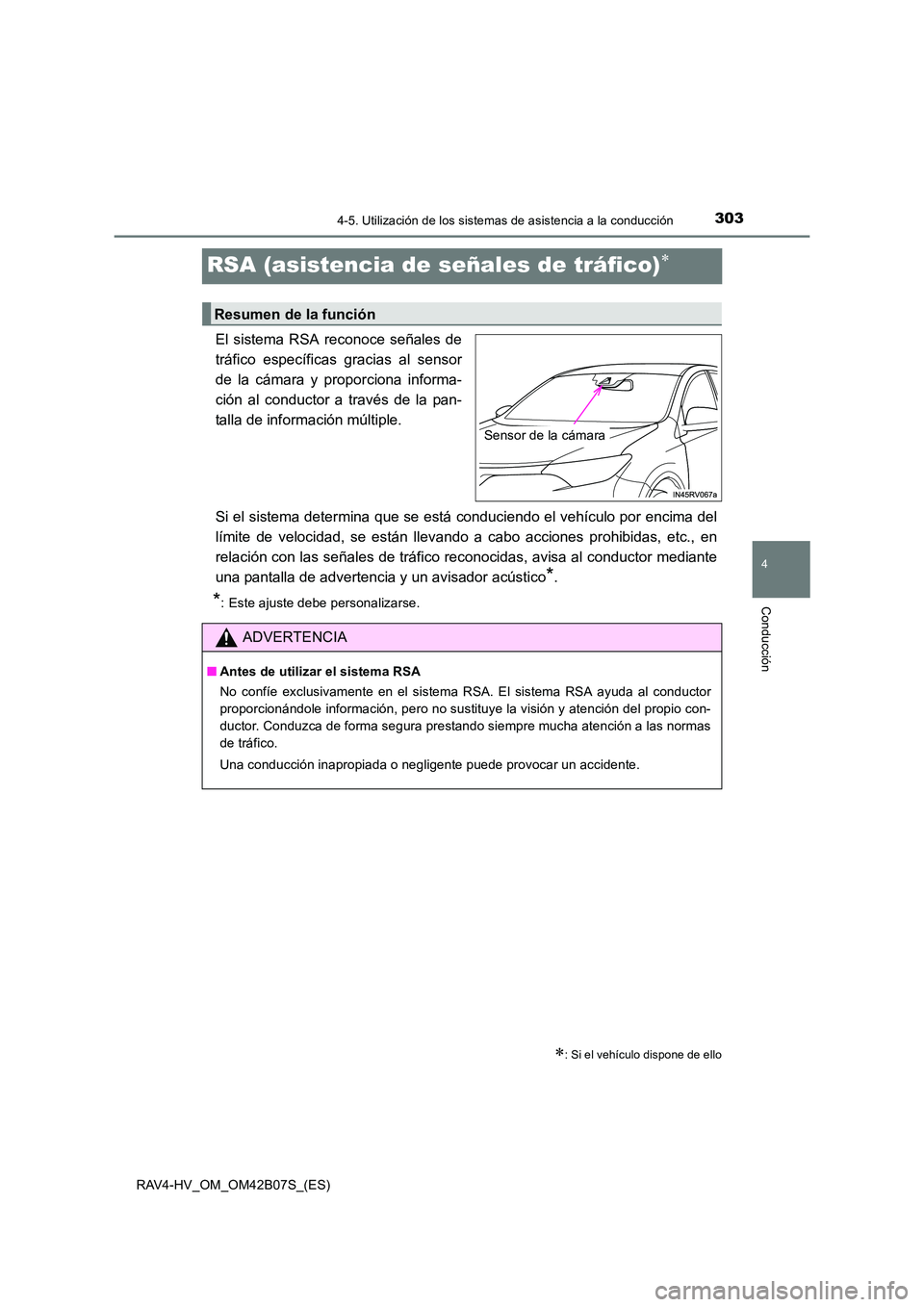

RSA (asistencia de señales de tráfico)∗
El sistema RSA reconoce señales de
tráfico específicas gracias al sensor
de la cámara y proporciona informa-
ción al conductor a través de la pan-
talla de información múltiple.
Si el sistema determina que se está conduciendo el vehículo por encima del
límite de velocidad, se están llevando a cabo acciones prohibidas, etc., en
relación con las señales de tráfico reconocidas, avisa al conductor mediante
una pantalla de advertencia y un avisador acústico
*.
*: Este ajuste debe personalizarse.
∗: Si el vehículo dispone de ello
Resumen de la función
Sensor de la cámara
ADVERTENCIA
■Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema RSA. El sistema RSA ayuda al conductor
proporcionándole información, pero no sustituye la visión y atención del propio con-
ductor. Conduzca de forma segura prestando siempre mucha atención a las normas
de tráfico.
Una conducción inapropiada o negligente puede provocar un accidente.
