2017 TOYOTA RAV4 HYBRID sensor

249
4
4-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
RAV4-HV_OM_OM42B07S_(ES)

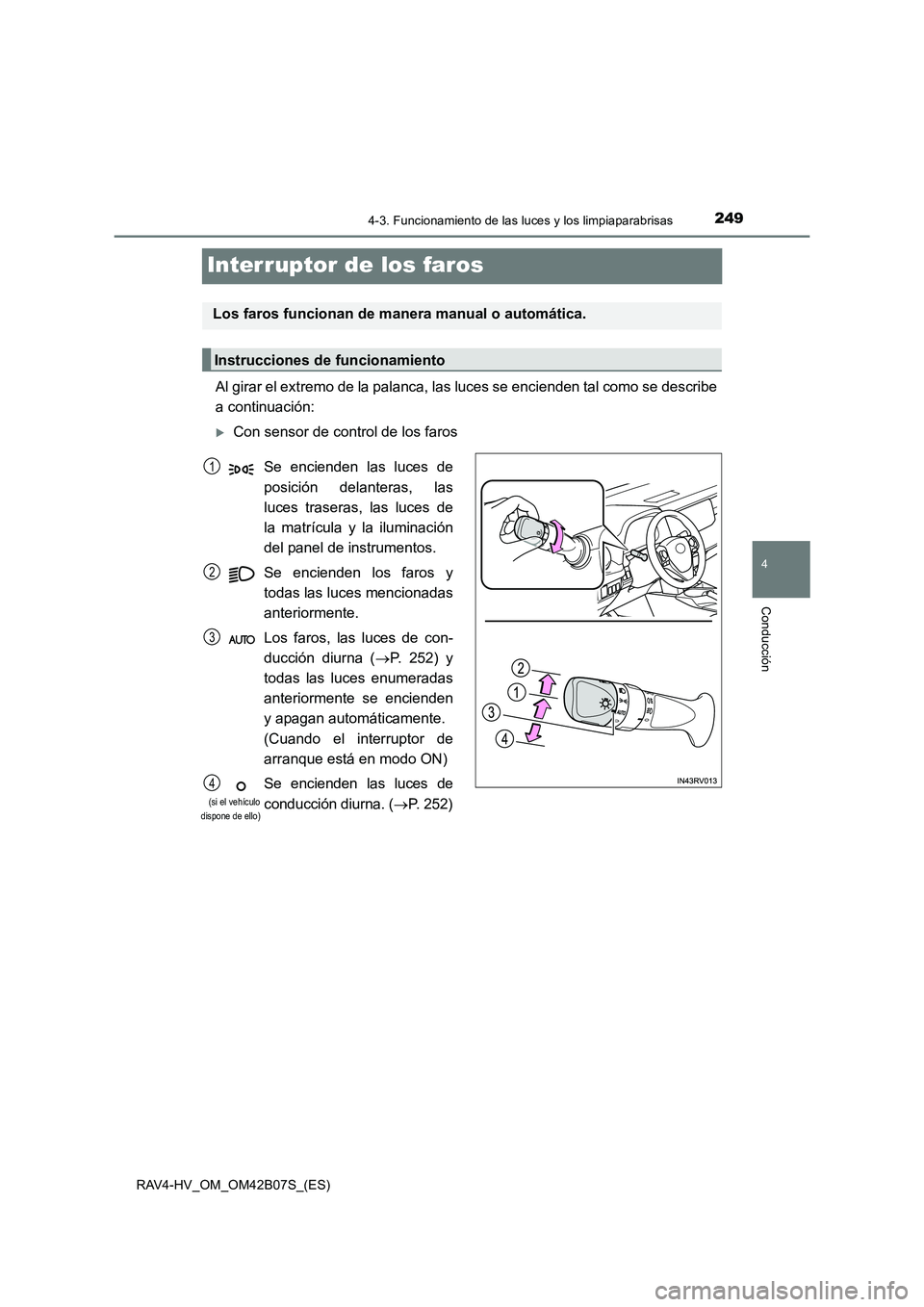

Interruptor de los faros
Al girar el extremo de la palanca, las luces se encienden tal como se describe
a continuación:
XCon sensor de control de los faros
Los faros funcionan de manera manual o automática.
Instrucciones de funcionamiento
Se encienden las luces de
posición delanteras, las
luces traseras, las luces de
la matrícula y la iluminación
del panel de instrumentos.
Se encienden los faros y
todas las luces mencionadas
anteriormente.
Los faros, las luces de con-
ducción diurna (→P. 252) y
todas las luces enumeradas
anteriormente se encienden
y apagan automáticamente.
(Cuando el interruptor de
arranque está en modo ON)
Se encienden las luces de
conducción diurna. ( →P. 252)1
2
3
4
(si el vehículo
dispone de ello)

2504-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42B07S_(ES)

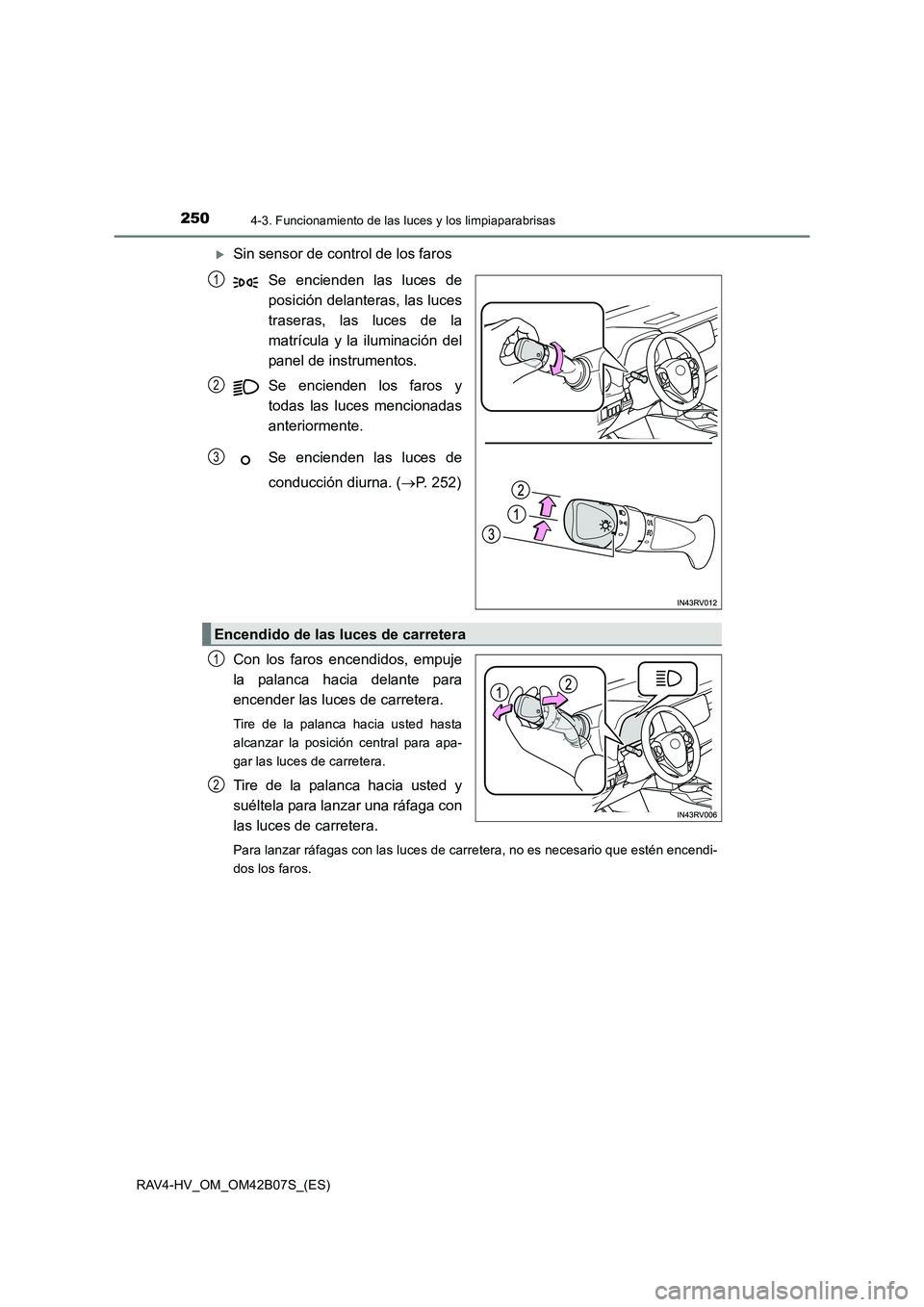

XSin sensor de control de los farosSe encienden las luces de
posición delanteras, las luces
traseras, las luces de la
matrícula y la iluminación del
panel de instrumentos.
Se encienden los faros y
todas las luces mencionadas
anteriormente.
Se encienden las luces de
conducción diurna. ( →P. 252)
Con los faros encendidos, empuje
la palanca hacia delante para
encender las luces de carretera.
Tire de la palanca hacia usted hasta
alcanzar la posición central para apa-
gar las luces de carretera.
Tire de la palanca hacia usted y
suéltela para lanzar una ráfaga con
las luces de carretera.
Para lanzar ráfagas con las luces de carretera, no es necesario que estén encendi-
dos los faros.
1
2
3
Encendido de las luces de carretera
1
2

2524-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42B07S_(ES)

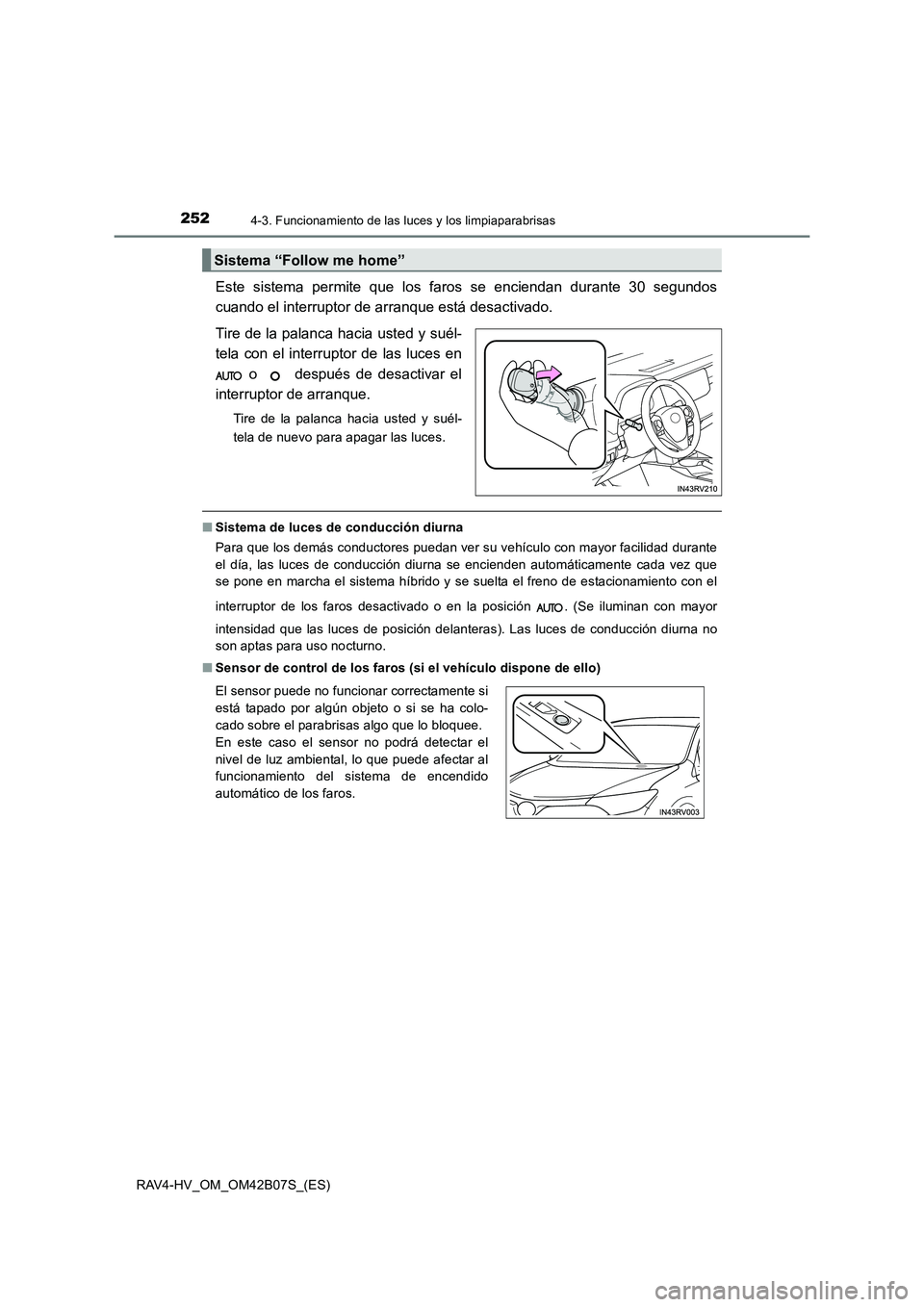

Este sistema permite que los faros se enciendan durante 30 segundos
cuando el interruptor de arranque está desactivado.
Tire de la palanca hacia usted y suél-
tela con el interruptor de las luces en o después de desactivar el
interruptor de arranque.
Tire de la palanca hacia usted y suél-
tela de nuevo para apagar las luces.
■ Sistema de luces de conducción diurna
Para que los demás conductores puedan ver su vehículo con mayor facilidad durante
el día, las luces de conducción diurna se encienden automáticamente cada vez que
se pone en marcha el sistema híbrido y se suelta el freno de estacionamiento con el
interruptor de los faros desactivado o en la posición . (Se iluminan con mayor
intensidad que las luces de posición delanteras). Las luces de conducción diurna no
son aptas para uso nocturno.
■ Sensor de control de los faros (si el vehículo dispone de ello)
Sistema “Follow me home”
El sensor puede no funcionar correctamente si
está tapado por algún objeto o si se ha colo-
cado sobre el parabrisas algo que lo bloquee.
En este caso el sensor no podrá detectar el
nivel de luz ambiental, lo que puede afectar al
funcionamiento del sistema de encendido
automático de los faros.

2534-3. Funcionamiento de las luces y los limpiaparabrisas
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)■

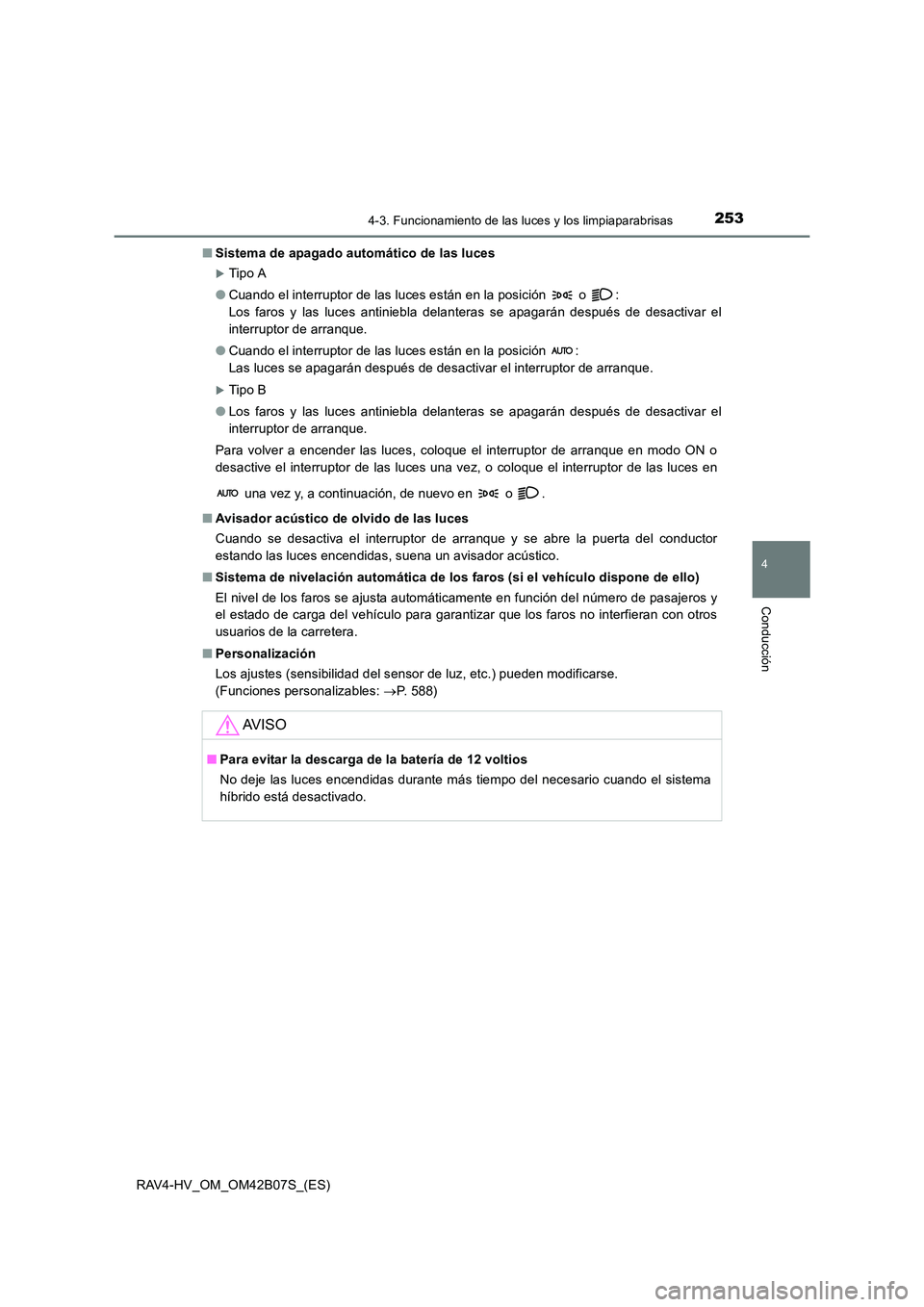

Sistema de apagado automático de las luces
XTip o A
● Cuando el interruptor de las luces están en la posición o :
Los faros y las luces antiniebla delanteras se apagarán después de desactivar el
interruptor de arranque.
● Cuando el interruptor de las luces están en la posición :
Las luces se apagarán después de desactivar el interruptor de arranque.
XTip o B
● Los faros y las luces antiniebla delanteras se apagarán después de desactivar el
interruptor de arranque.
Para volver a encender las luces, coloque el interruptor de arranque en modo ON o
desactive el interruptor de las luces una vez, o coloque el interruptor de las luces en
una vez y, a continuación, de nuevo en o .
■ Avisador acústico de olvido de las luces
Cuando se desactiva el interruptor de arranque y se abre la puerta del conductor
estando las luces encendidas, suena un avisador acústico.
■ Sistema de nivelación automática de los faros (si el vehículo dispone de ello)
El nivel de los faros se ajusta automáticamente en función del número de pasajeros y
el estado de carga del vehículo para garantizar que los faros no interfieran con otros
usuarios de la carretera.
■ Personalización
Los ajustes (sensibilidad del sensor de luz, etc.) pueden modificarse.
(Funciones personalizables: →P. 588)
AV I S O
■ Para evitar la descarga de la batería de 12 voltios
No deje las luces encendidas durante más tiempo del necesario cuando el sistema
híbrido está desactivado.

2544-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42B07S_(ES)

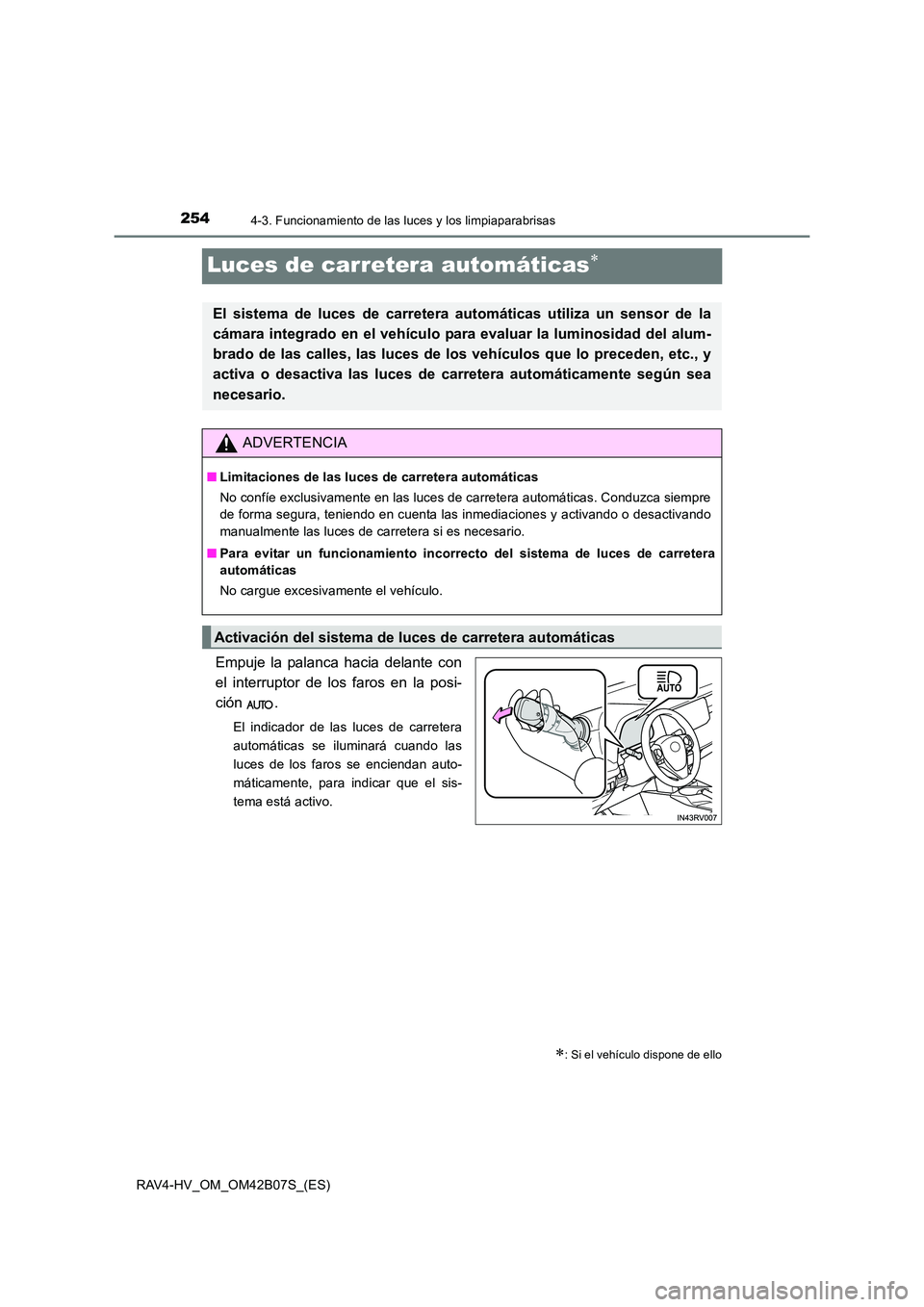

Luces de carretera automáticas∗
Empuje la palanca hacia delante con
el interruptor de los faros en la posi-
ción .
El indicador de las luces de carretera
automáticas se iluminará cuando las
luces de los faros se enciendan auto-
máticamente, para indicar que el sis-
tema está activo.
∗: Si el vehículo dispone de ello
El sistema de luces de carretera automáticas utiliza un sensor de la
cámara integrado en el vehículo para evaluar la luminosidad del alum-
brado de las calles, las luces de los vehículos que lo preceden, etc., y
activa o desactiva las luces de carretera automáticamente según sea
necesario.
ADVERTENCIA
■Limitaciones de las luces de carretera automáticas
No confíe exclusivamente en las luces de carretera automáticas. Conduzca siempre
de forma segura, teniendo en cuenta las inmediaciones y activando o desactivando
manualmente las luces de carretera si es necesario.
■ Para evitar un funcionamiento incorrecto del sistema de luces de carretera
automáticas
No cargue excesivamente el vehículo.
Activación del sistema de luces de carretera automáticas

2564-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42B07S_(ES)

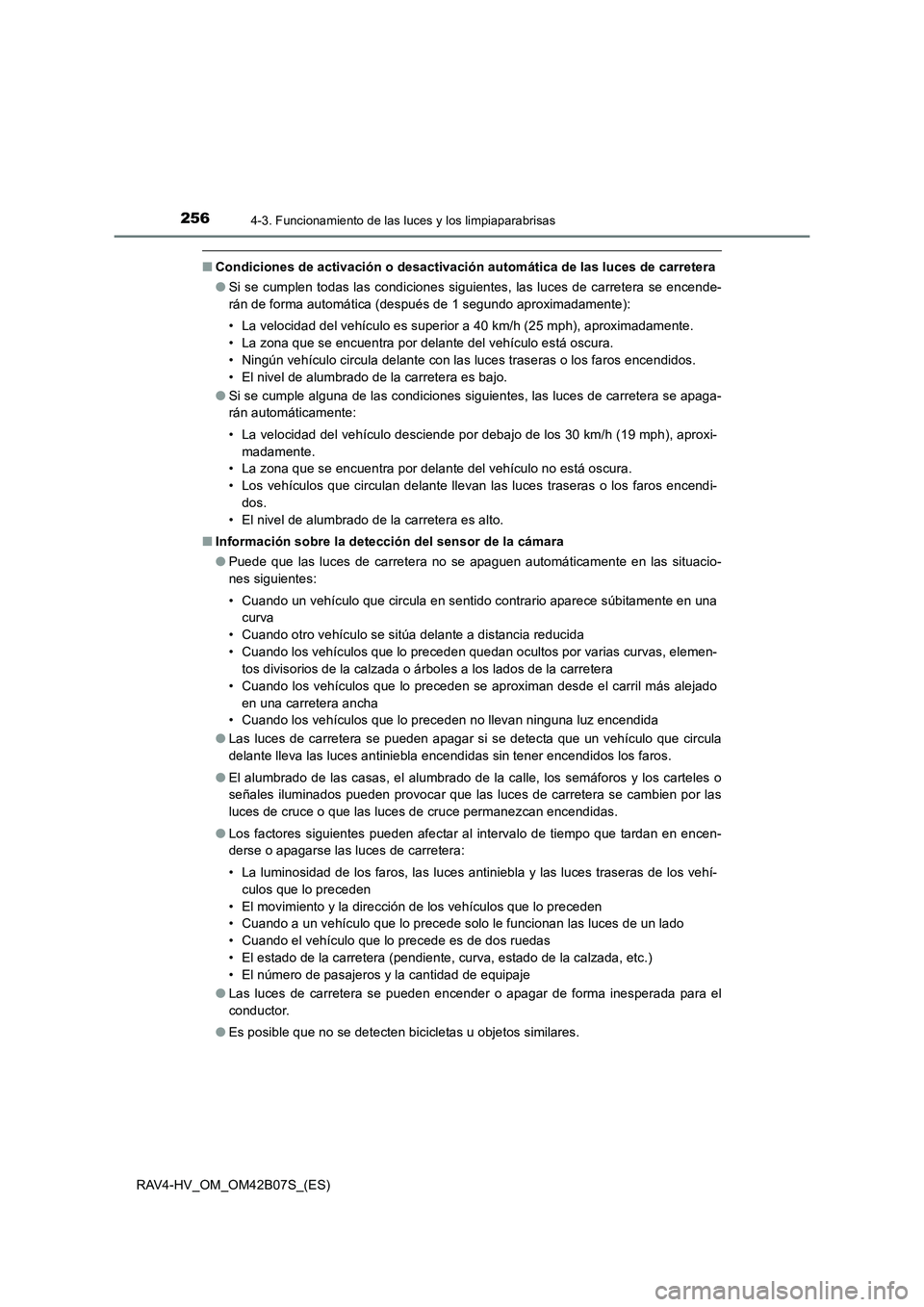

■Condiciones de activación o desactivación automática de las luces de carretera
●Si se cumplen todas las condiciones siguientes, las luces de carretera se encende-
rán de forma automática (después de 1 segundo aproximadamente):
• La velocidad del vehículo es superior a 40 km/h (25 mph), aproximadamente.
• La zona que se encuentra por delante del vehículo está oscura.
• Ningún vehículo circula delante con las luces traseras o los faros encendidos.
• El nivel de alumbrado de la carretera es bajo.
● Si se cumple alguna de las condiciones siguientes, las luces de carretera se apaga-
rán automáticamente:
• La velocidad del vehículo desciende por debajo de los 30 km/h (19 mph), aproxi-
madamente.
• La zona que se encuentra por delante del vehículo no está oscura.
• Los vehículos que circulan delante llevan las luces traseras o los faros encendi-
dos.
• El nivel de alumbrado de la carretera es alto.
■ Información sobre la detección del sensor de la cámara
●Puede que las luces de carretera no se apaguen automáticamente en las situacio-
nes siguientes:
• Cuando un vehículo que circula en sentido contrario aparece súbitamente en una
curva
• Cuando otro vehículo se sitúa delante a distancia reducida
• Cuando los vehículos que lo preceden quedan ocultos por varias curvas, elemen- tos divisorios de la calzada o árboles a los lados de la carretera
• Cuando los vehículos que lo preceden se aproximan desde el carril más alejado en una carretera ancha
• Cuando los vehículos que lo preceden no llevan ninguna luz encendida
● Las luces de carretera se pueden apagar si se detecta que un vehículo que circula
delante lleva las luces antiniebla encendidas sin tener encendidos los faros.
● El alumbrado de las casas, el alumbrado de la calle, los semáforos y los carteles o
señales iluminados pueden provocar que las luces de carretera se cambien por las
luces de cruce o que las luces de cruce permanezcan encendidas.
● Los factores siguientes pueden afectar al intervalo de tiempo que tardan en encen-
derse o apagarse las luces de carretera:
• La luminosidad de los faros, las luces antiniebla y las luces traseras de los vehí-
culos que lo preceden
• El movimiento y la dirección de los vehículos que lo preceden
• Cuando a un vehículo que lo precede solo le funcionan las luces de un lado
• Cuando el vehículo que lo precede es de dos ruedas
• El estado de la carretera (pendiente, curva, estado de la calzada, etc.)
• El número de pasajeros y la cantidad de equipaje
● Las luces de carretera se pueden encender o apagar de forma inesperada para el
conductor.
● Es posible que no se detecten bicicletas u objetos similares.

2574-3. Funcionamiento de las luces y los limpiaparabrisas
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)●

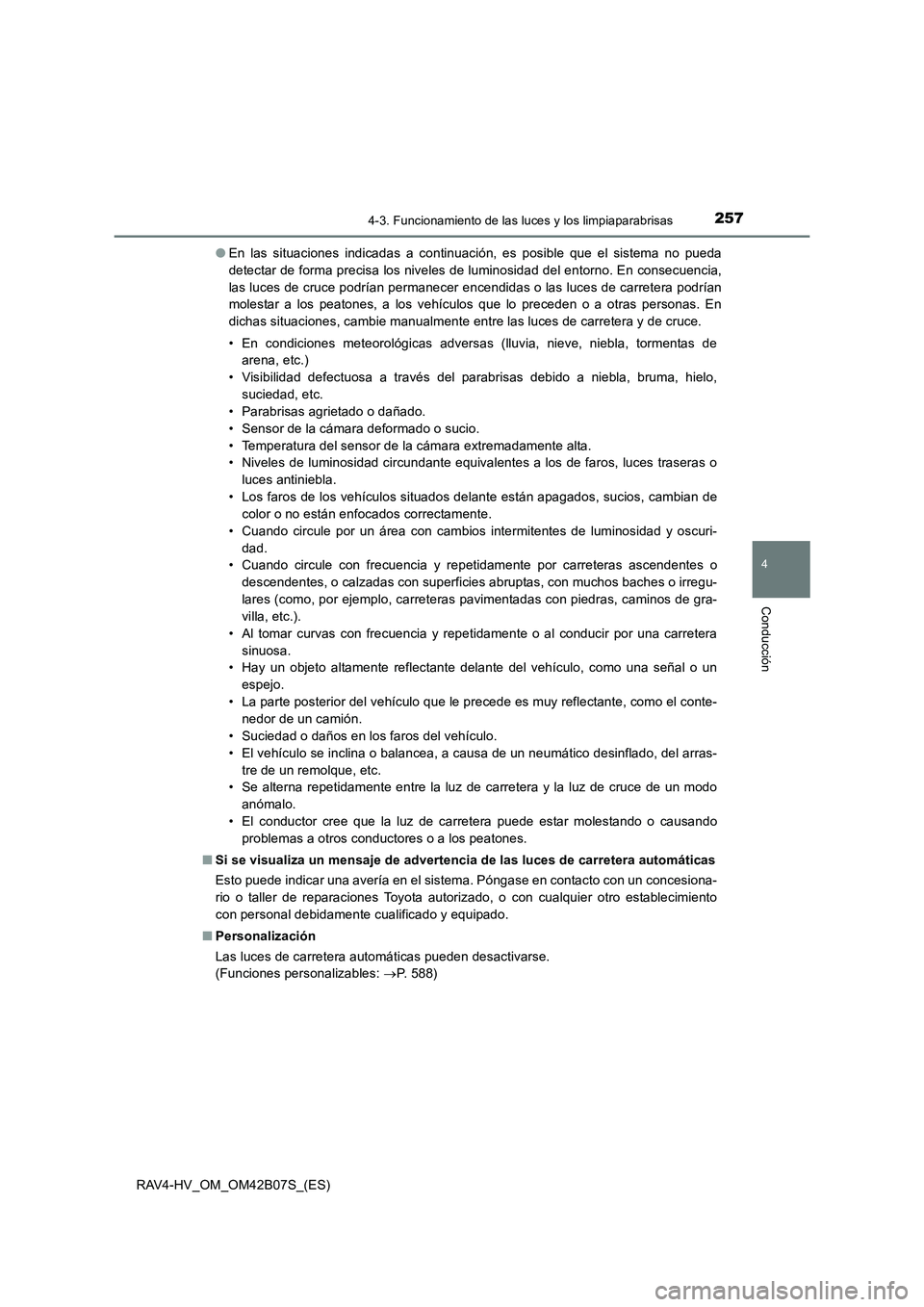

En las situaciones indicadas a continuación, es posible que el sistema no pueda
detectar de forma precisa los niveles de luminosidad del entorno. En consecuencia,
las luces de cruce podrían permanecer encendidas o las luces de carretera podrían
molestar a los peatones, a los vehículos que lo preceden o a otras personas. En
dichas situaciones, cambie manualmente entre las luces de carretera y de cruce.
• En condiciones meteorológicas adversas (lluvia, nieve, niebla, tormentas de
arena, etc.)
• Visibilidad defectuosa a través del parabrisas debido a niebla, bruma, hielo, suciedad, etc.
• Parabrisas agrietado o dañado.
• Sensor de la cámara deformado o sucio.
• Temperatura del sensor de la cámara extremadamente alta.
• Niveles de luminosidad circundante equivalentes a los de faros, luces traseras o
luces antiniebla.
• Los faros de los vehículos situados delante están apagados, sucios, cambian de color o no están enfocados correctamente.
• Cuando circule por un área con cambios intermitentes de luminosidad y oscuri- dad.
• Cuando circule con frecuencia y repetidamente por carreteras ascendentes o
descendentes, o calzadas con superficies abruptas, con muchos baches o irregu-
lares (como, por ejemplo, carreteras pavimentadas con piedras, caminos de gra-
villa, etc.).
• Al tomar curvas con frecuencia y repetidamente o al conducir por una carretera sinuosa.
• Hay un objeto altamente reflectante delante del vehículo, como una señal o un
espejo.
• La parte posterior del vehículo que le precede es muy reflectante, como el conte- nedor de un camión.
• Suciedad o daños en los faros del vehículo.
• El vehículo se inclina o balancea, a causa de un neumático desinflado, del arras-
tre de un remolque, etc.
• Se alterna repetidamente entre la luz de carretera y la luz de cruce de un modo
anómalo.
• El conductor cree que la luz de carretera puede estar molestando o causando problemas a otros conductores o a los peatones.
■ Si se visualiza un mensaje de advertencia de las luces de carretera automáticas
Esto puede indicar una avería en el sistema. Póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado.
■ Personalización
Las luces de carretera automáticas pueden desactivarse.
(Funciones personalizables: →P. 588)

2604-3. Funcionamiento de las luces y los limpiaparabrisas
RAV4-HV_OM_OM42B07S_(ES)

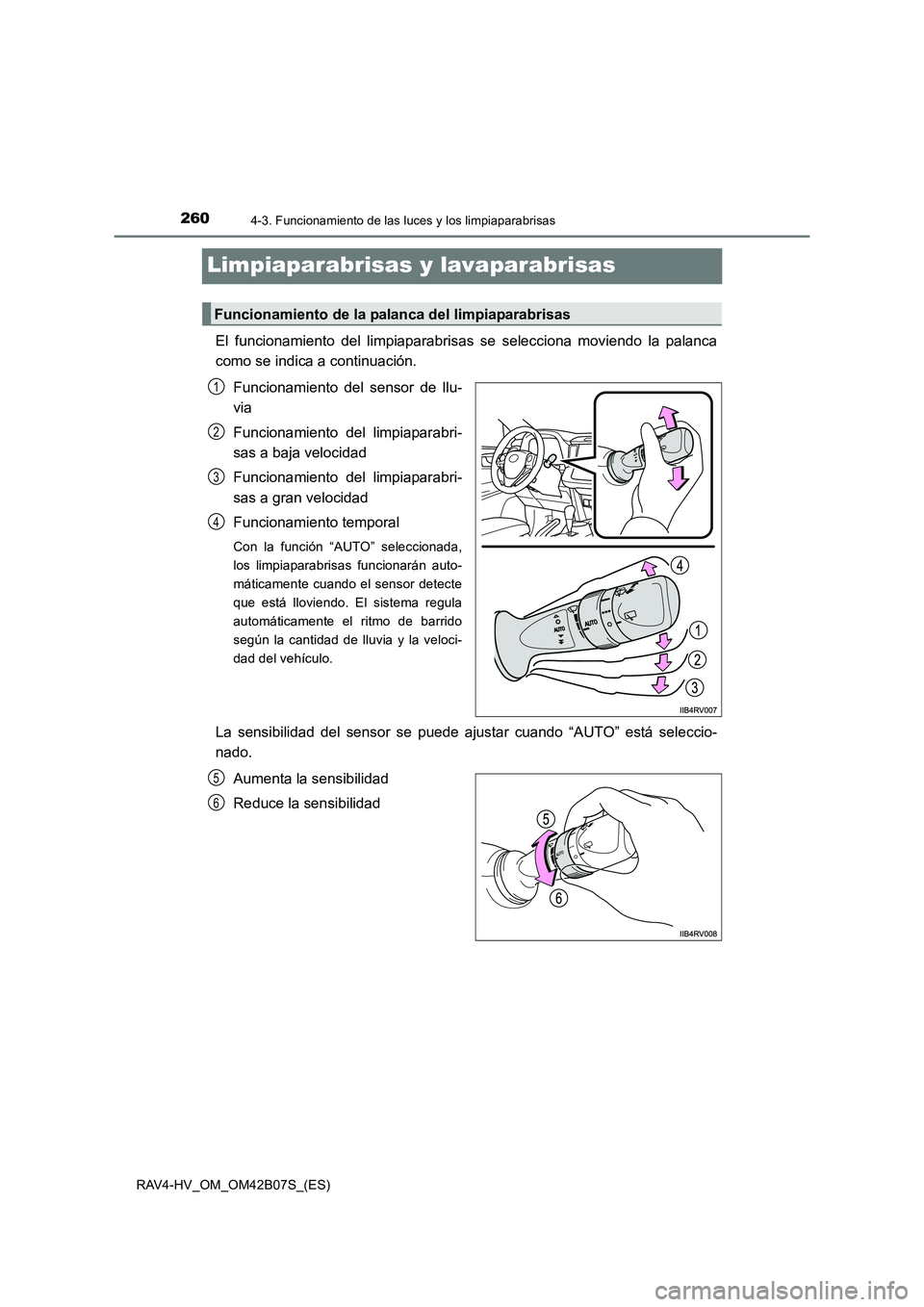

Limpiaparabrisas y lavaparabrisas
El funcionamiento del limpiaparabrisas se selecciona moviendo la palanca
como se indica a continuación.Funcionamiento del sensor de llu-
via
Funcionamiento del limpiaparabri-
sas a baja velocidad
Funcionamiento del limpiaparabri-
sas a gran velocidad
Funcionamiento temporal
Con la función “AUTO” seleccionada,
los limpiaparabrisas funcionarán auto-
máticamente cuando el sensor detecte
que está lloviendo. El sistema regula
automáticamente el ritmo de barrido
según la cantidad de lluvia y la veloci-
dad del vehículo.
La sensibilidad del sensor se puede ajustar cuando “AUTO” está seleccio-
nado.Aumenta la sensibilidad
Reduce la sensibilidad
Funcionamiento de la palanca del limpiaparabrisas
1
2
3
4
5
6
