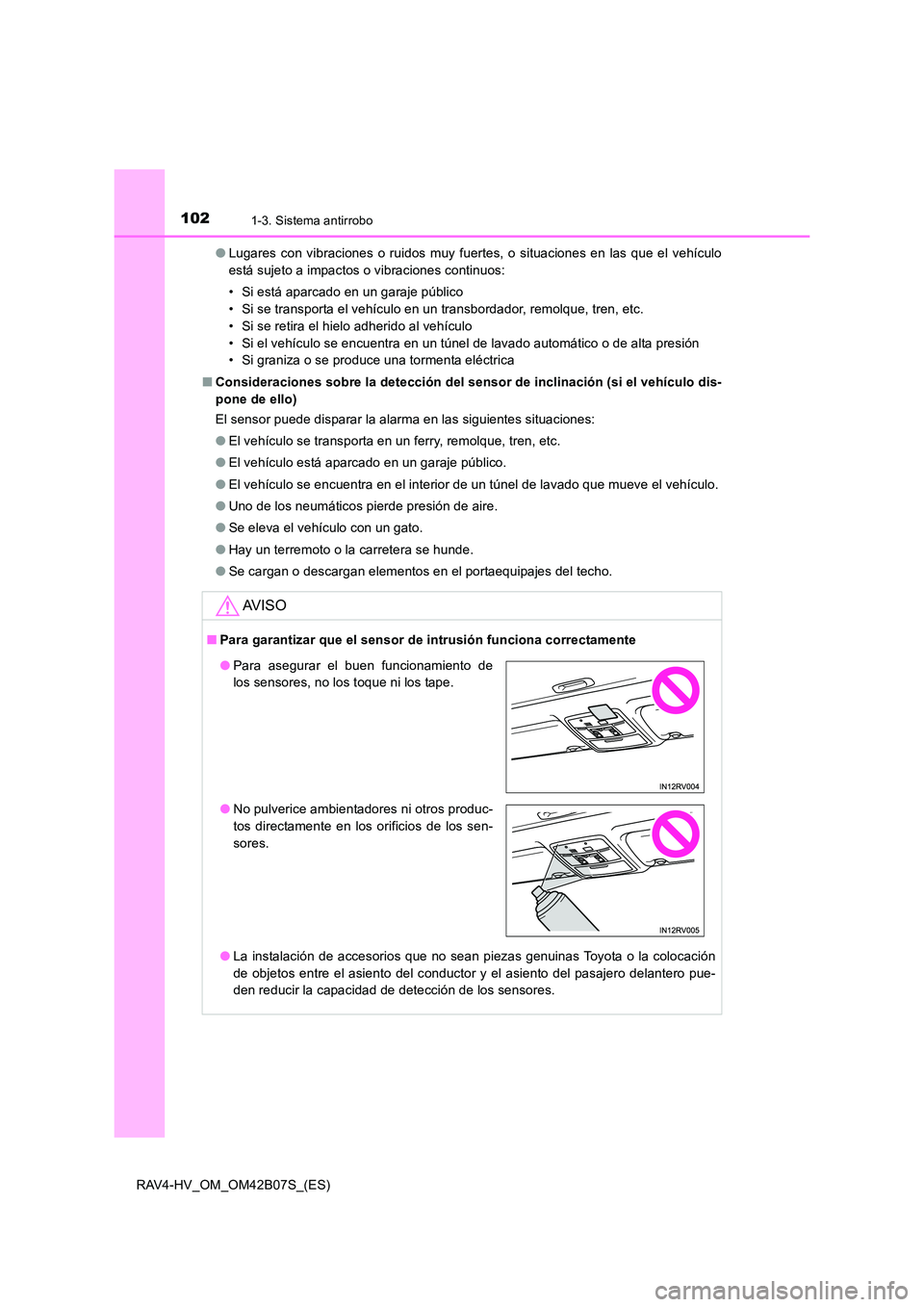

1021-3. Sistema antirrobo
RAV4-HV_OM_OM42B07S_(ES)●
Lugares con vibraciones o ruidos muy fuertes, o situaciones en las que el vehículo
está sujeto a impactos o vibraciones continuos:
• Si está aparcado en un garaje público
• Si se transporta el vehículo en un transbordador, remolque, tren, etc.
• Si se retira el hielo adherido al vehículo
• Si el vehículo se encuentra en un túnel de lavado automático o de alta presión
• Si graniza o se produce una tormenta eléctrica
■ Consideraciones sobre la detección del sensor de inclinación (si el vehículo dis-
pone de ello)
El sensor puede disparar la alarma en las siguientes situaciones:
●El vehículo se transporta en un ferry, remolque, tren, etc.
● El vehículo está aparcado en un garaje público.
● El vehículo se encuentra en el interior de un túnel de lavado que mueve el vehículo.
● Uno de los neumáticos pierde presión de aire.
● Se eleva el vehículo con un gato.
● Hay un terremoto o la carretera se hunde.
● Se cargan o descargan elementos en el portaequipajes del techo.
AV I S O
■Para garantizar que el sensor de intrusión funciona correctamente
●La instalación de accesorios que no sean piezas genuinas Toyota o la colocación
de objetos entre el asiento del conductor y el asiento del pasajero delantero pue-
den reducir la capacidad de detección de los sensores.
●Para asegurar el buen funcionamiento de
los sensores, no los toque ni los tape.
● No pulverice ambientadores ni otros produc-
tos directamente en los orificios de los sen-
sores.

1062. Grupo de instrumentos
RAV4-HV_OM_OM42B07S_(ES)
Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de
los intermitentes ( →P. 247)*1Indicador luminoso VSC
OFF ( →P. 345)
Indicador luminoso de las
luces traseras ( →P. 249) Indicador luminoso
“READY” (
→P. 232)
Indicador luminoso de
las luces de carretera
( → P. 250)
*1, 3
(si el vehículo
dispone de ello)
Indicador de advertencia
PCS ( →P. 281)
(si el vehículo
dispone de ello)
Indicador de las luces de
carretera automáticas
( → P. 254)*4Indicador luminoso de
seguridad ( →P. 8 7 , 9 7 )
(si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
( → P. 258) Indicador luminoso
“SPORT” (
→P. 242)
Indicador luminoso de las
luces antiniebla traseras
( → P. 258) Indicador luminoso “ECO
MODE” (
→P. 242)
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero ( →P. 308, 320) Indicador EV (
→P. 7 8 )
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero asistido por radar
( → P. 308) Indicador de modo de
conducción EV (
→P. 238)
Indicador luminoso “SET”
del control de la velocidad
de crucero ( →P. 308, 320)
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Toyota
( → P. 324)
*1, 2Indicador luminoso de
deslizamiento ( →P. 345)
(si el vehículo
dispone de ello)Indicador LDA ( →P. 297)

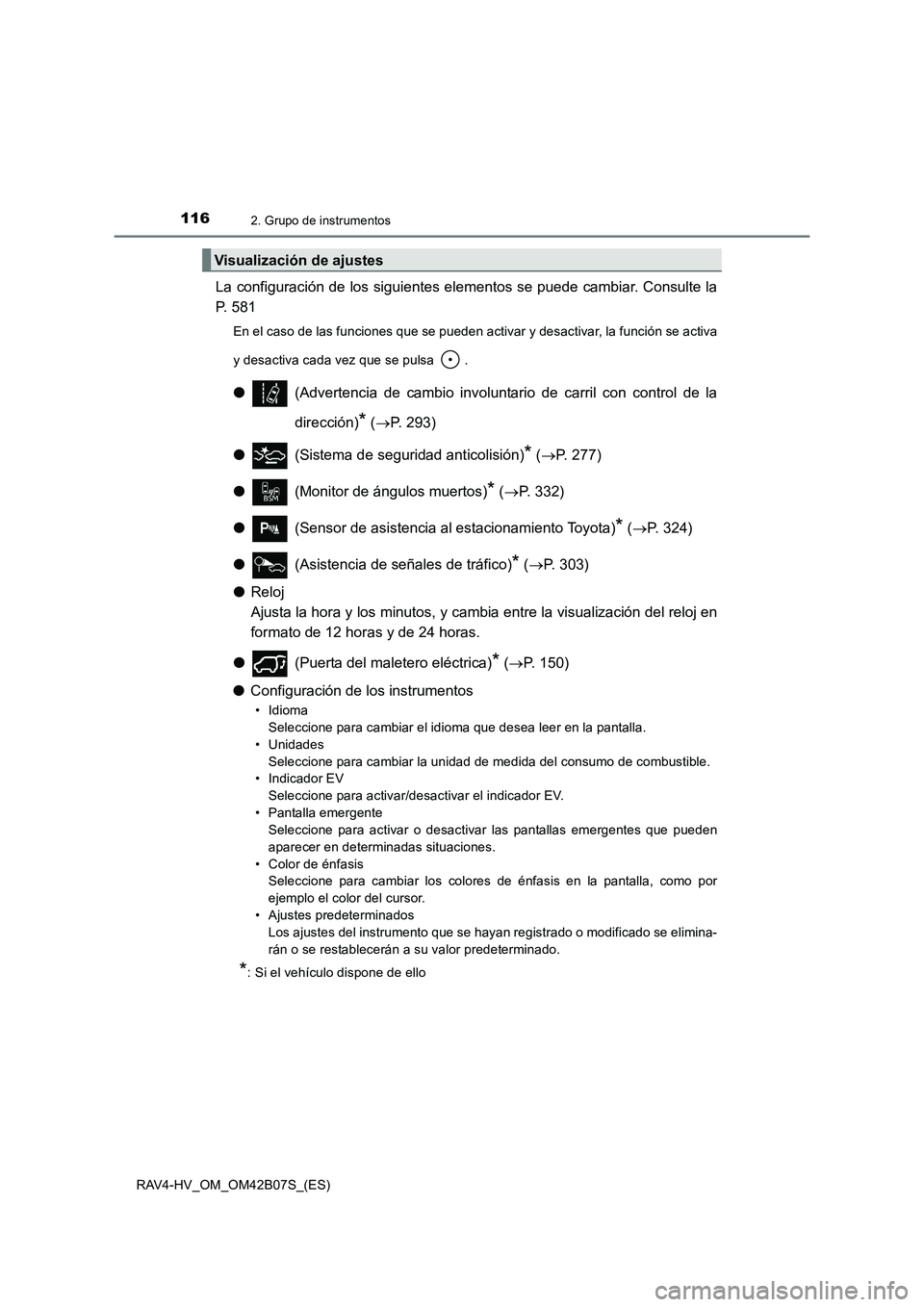

1162. Grupo de instrumentos
RAV4-HV_OM_OM42B07S_(ES)
La configuración de los siguientes elementos se puede cambiar. Consulte la
P. 581
En el caso de las funciones que se pueden activar y desactivar, la función se activa
y desactiva cada vez que se pulsa .
●(Advertencia de cambio involuntario de carril con control de la
dirección)
* (→ P. 293)
● (Sistema de seguridad anticolisión)
* (→ P. 277)
● (Monitor de ángulos muertos)
* (→ P. 332)
● (Sensor de asistencia al estacionamiento Toyota)
* (→ P. 324)
● (Asistencia de señales de tráfico)
* (→ P. 303)
● Reloj
Ajusta la hora y los minutos, y cambia entre la visualización del reloj en
formato de 12 horas y de 24 horas.
● (Puerta del maletero eléctrica)
* (→ P. 150)
● Configuración de los instrumentos
• Idioma
Seleccione para cambiar el idioma que desea leer en la pantalla.
• Unidades Seleccione para cambiar la unidad de medida del consumo de combustible.
• Indicador EV
Seleccione para activar/desactivar el indicador EV.
• Pantalla emergente Seleccione para activar o desactivar las pantallas emergentes que pueden
aparecer en determinadas situaciones.
• Color de énfasis Seleccione para cambiar los colores de énfasis en la pantalla, como por
ejemplo el color del cursor.
• Ajustes predeterminados Los ajustes del instrumento que se hayan registrado o modificado se elimina-
rán o se restablecerán a su valor predeterminado.
*: Si el vehículo dispone de ello
Visualización de ajustes

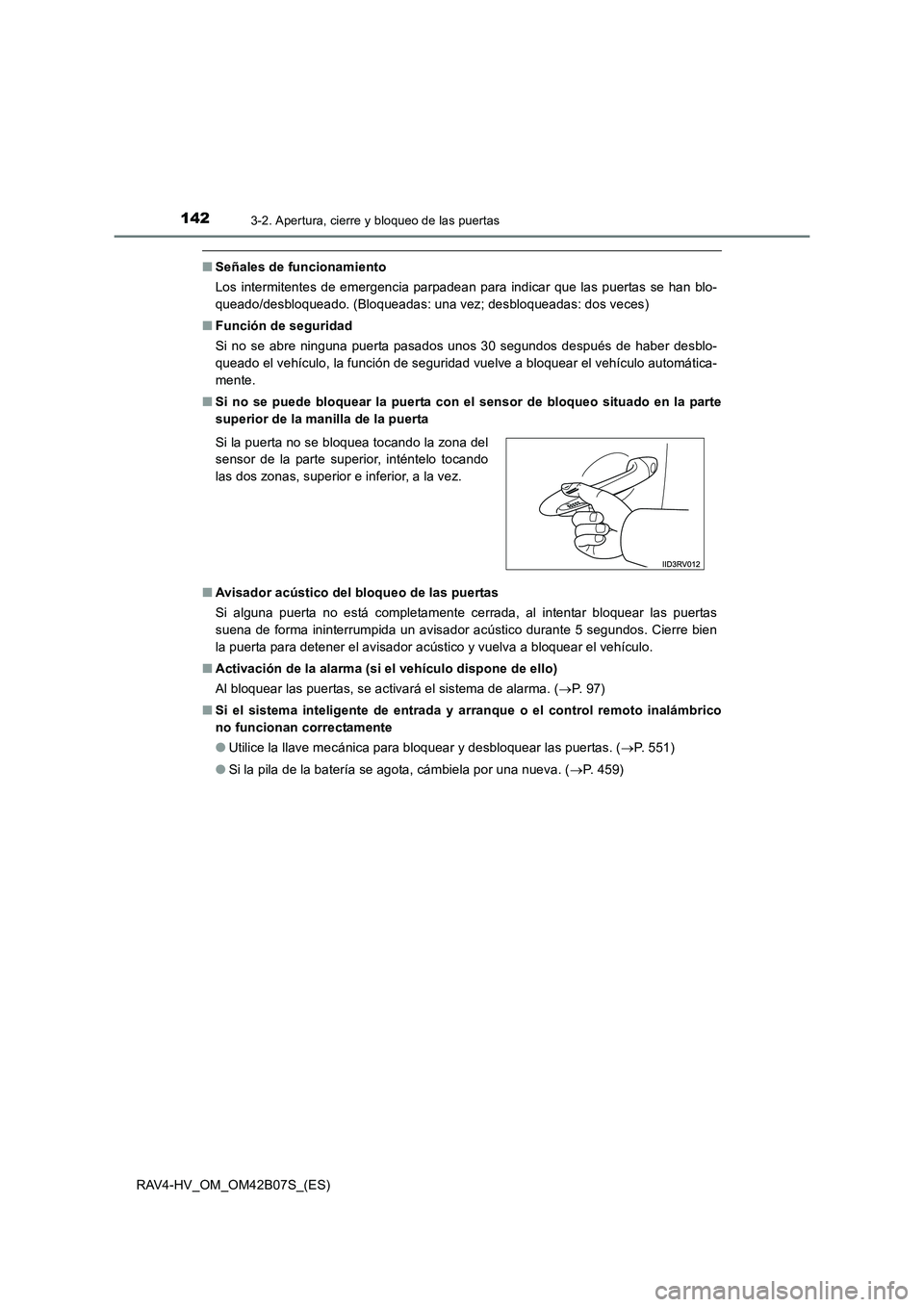

1423-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
■Señales de funcionamiento
Los intermitentes de emergencia parpadean para indicar que las puertas se han blo-
queado/desbloqueado. (Bloqueadas: una vez; desbloqueadas: dos veces)
■ Función de seguridad
Si no se abre ninguna puerta pasados unos 30 segundos después de haber desblo-
queado el vehículo, la función de seguridad vuelve a bloquear el vehículo automática-
mente.
■ Si no se puede bloquear la puerta con el sensor de bloqueo situado en la parte
superior de la manilla de la puerta
■ Avisador acústico del bloqueo de las puertas
Si alguna puerta no está completamente cerrada, al intentar bloquear las puertas
suena de forma ininterrumpida un avisador acústico durante 5 segundos. Cierre bien
la puerta para detener el avisador acústico y vuelva a bloquear el vehículo.
■ Activación de la alarma (si el vehículo dispone de ello)
Al bloquear las puertas, se activará el sistema de alarma. ( →P. 97)
■ Si el sistema inteligente de entrada y arranque o el control remoto inalámbrico
no funcionan correctamente
● Utilice la llave mecánica para bloquear y desbloquear las puertas. ( →P. 551)
● Si la pila de la batería se agota, cámbiela por una nueva. ( →P. 459)
Si la puerta no se bloquea tocando la zona del
sensor de la parte superior, inténtelo tocando
las dos zonas, superior e inferior, a la vez.

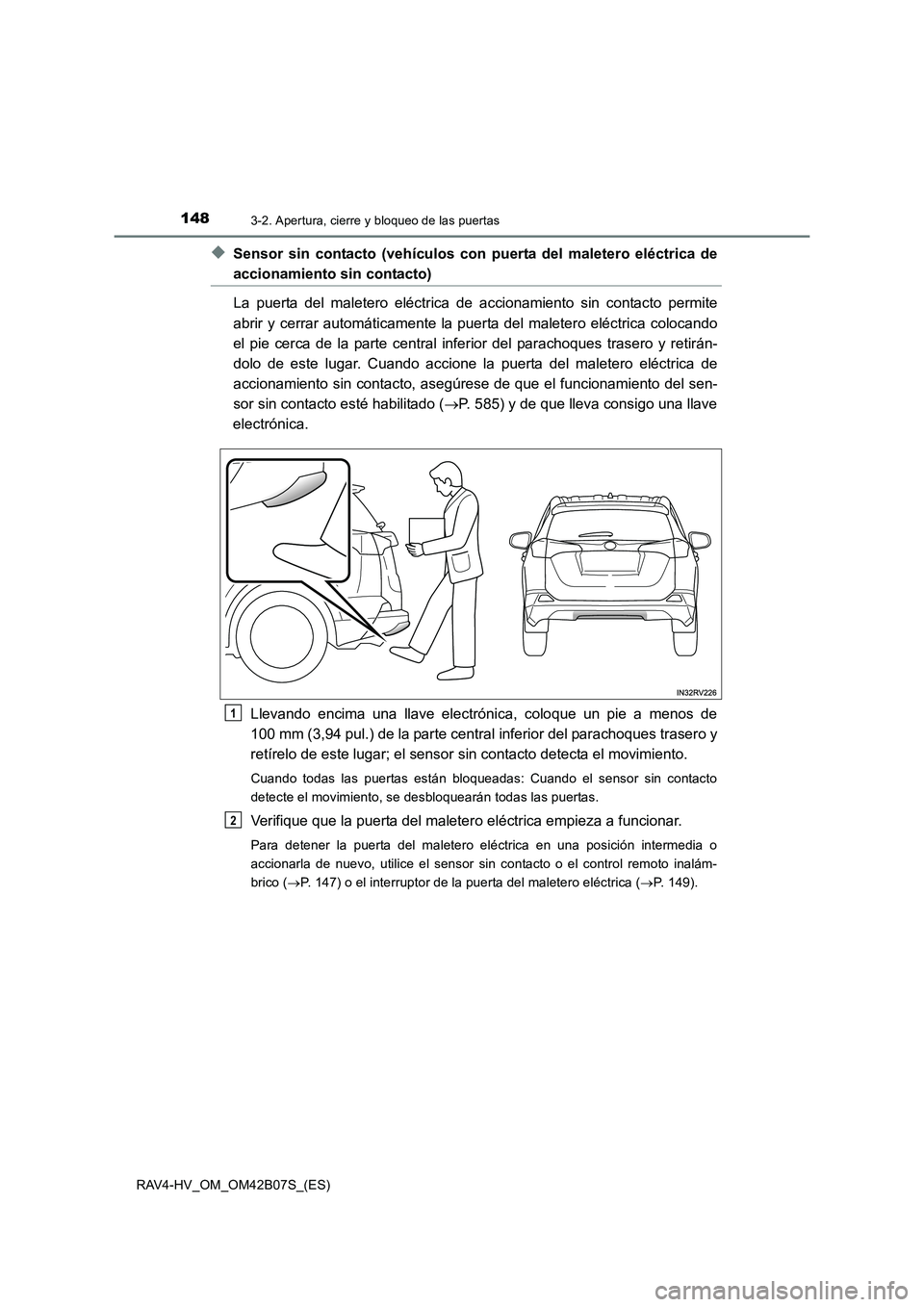

1483-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
◆Sensor sin contacto (vehículos con puerta del maletero eléctrica de
accionamiento sin contacto)
La puerta del maletero eléctrica de accionamiento sin contacto permite
abrir y cerrar automáticamente la puerta del maletero eléctrica colocando
el pie cerca de la parte central inferior del parachoques trasero y retirán-
dolo de este lugar. Cuando accione la puerta del maletero eléctrica de
accionamiento sin contacto, asegúrese de que el funcionamiento del sen-
sor sin contacto esté habilitado (→P. 585) y de que lleva consigo una llave
electrónica.
Llevando encima una llave electrónica, coloque un pie a menos de
100 mm (3,94 pul.) de la parte central inferior del parachoques trasero y
retírelo de este lugar; el sensor sin contacto detecta el movimiento.
Cuando todas las puertas están bloqueadas: Cuando el sensor sin contacto
detecte el movimiento, se desbloquearán todas las puertas.
Verifique que la puerta del maletero eléctrica empieza a funcionar.
Para detener la puerta del maletero eléctrica en una posición intermedia o
accionarla de nuevo, utilice el sensor sin contacto o el control remoto inalám-
brico (→P. 147) o el interruptor de la puerta del maletero eléctrica ( →P. 149).
1
2

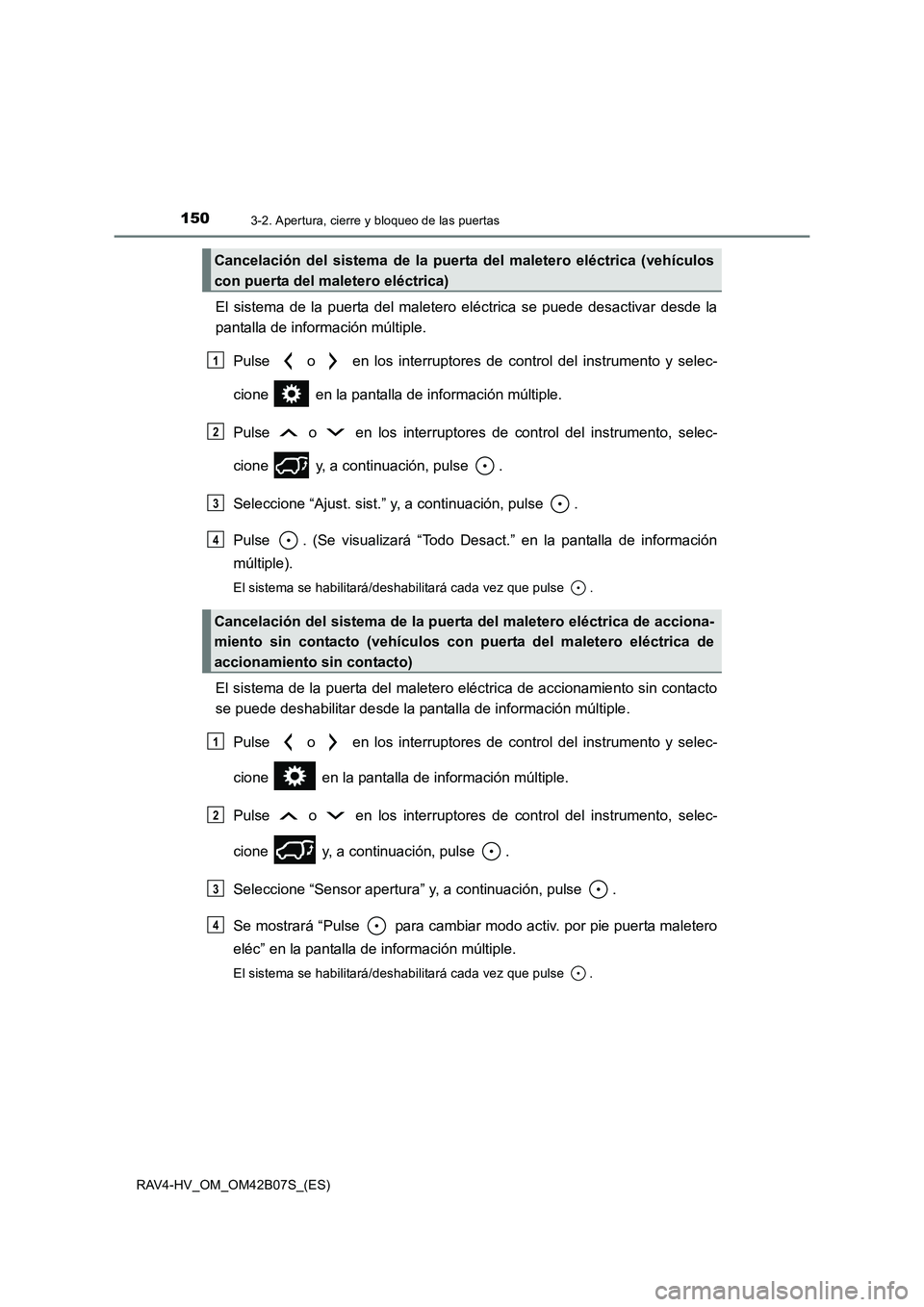

1503-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
El sistema de la puerta del maletero eléctrica se puede desactivar desde la
pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajust. sist.” y, a continuación, pulse .
Pulse . (Se visualizará “Todo Desact.” en la pantalla de información
múltiple).
El sistema se habilitará/deshabilitará cada vez que pulse .
El sistema de la puerta del maletero eléctrica de accionamiento sin contacto
se puede deshabilitar desde la pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Sensor apertura” y, a continuación, pulse .
Se mostrará “Pulse para cambiar modo activ. por pie puerta maletero
eléc” en la pantalla de información múltiple.
El sistema se habilitará/deshabilitará cada vez que pulse .
Cancelación del sistema de la puerta del maletero eléctrica (vehículos
con puerta del maletero eléctrica)
Cancelación del sistema de la puerta del maletero eléctrica de acciona-
miento sin contacto (vehículos co n puerta del maletero eléctrica de
accionamiento sin contacto)
1
2
3
4
1
2
3
4

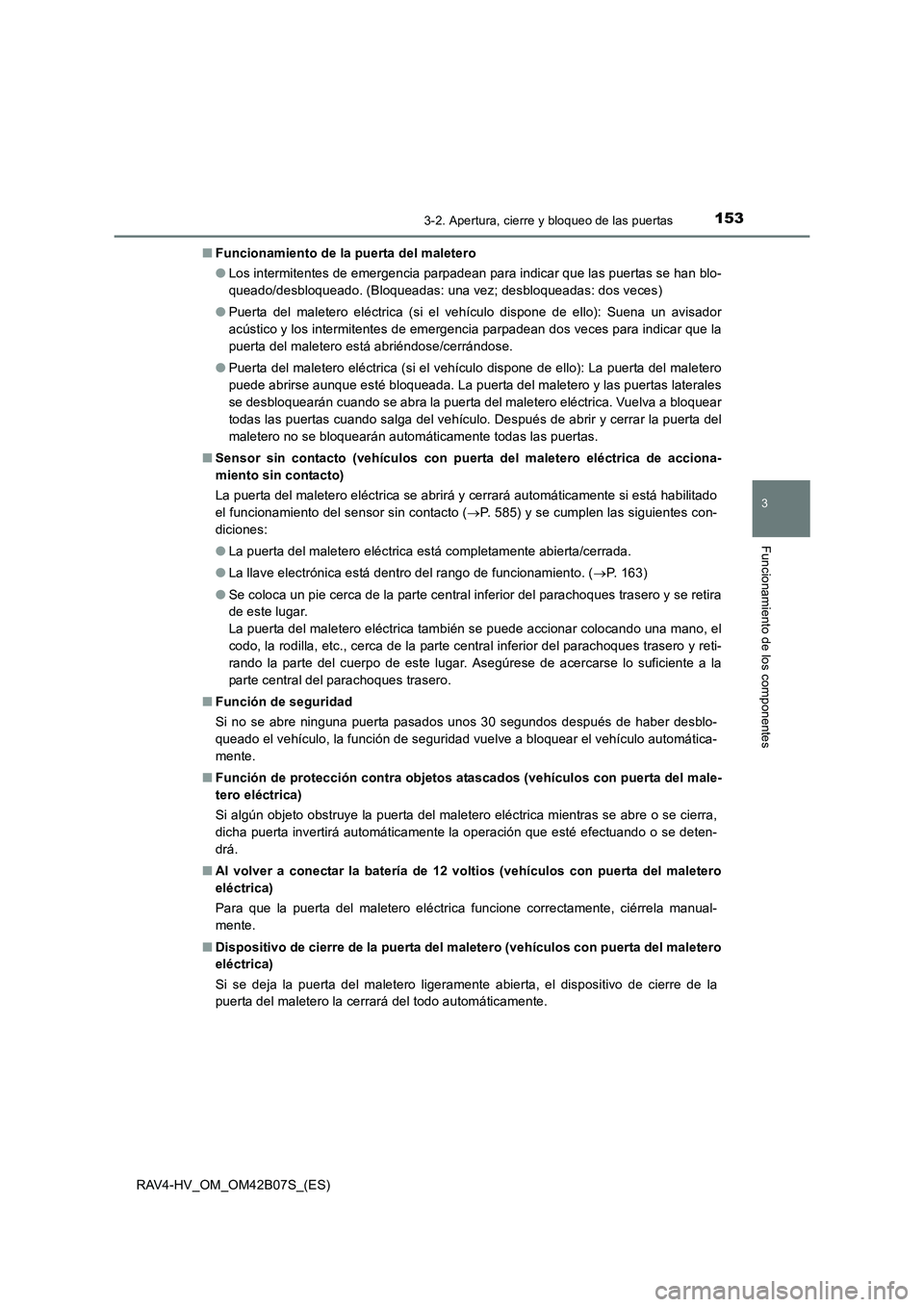

1533-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)■
Funcionamiento de la puerta del maletero
●Los intermitentes de emergencia parpadean para indicar que las puertas se han blo-
queado/desbloqueado. (Bloqueadas: una vez; desbloqueadas: dos veces)
● Puerta del maletero eléctrica (si el vehículo dispone de ello): Suena un avisador
acústico y los intermitentes de emergencia parpadean dos veces para indicar que la
puerta del maletero está abriéndose/cerrándose.
● Puerta del maletero eléctrica (si el vehículo dispone de ello): La puerta del maletero
puede abrirse aunque esté bloqueada. La puerta del maletero y las puertas laterales
se desbloquearán cuando se abra la puerta del maletero eléctrica. Vuelva a bloquear
todas las puertas cuando salga del vehículo. Después de abrir y cerrar la puerta del
maletero no se bloquearán automáticamente todas las puertas.
■ Sensor sin contacto (vehículos con puerta del maletero eléctrica de acciona-
miento sin contacto)
La puerta del maletero eléctrica se abrirá y cerrará automáticamente si está habilitado
el funcionamiento del sensor sin contacto ( →P. 585) y se cumplen las siguientes con-
diciones:
● La puerta del maletero eléctrica está completamente abierta/cerrada.
● La llave electrónica está dentro del rango de funcionamiento. ( →P. 163)
● Se coloca un pie cerca de la parte central inferior del parachoques trasero y se retira
de este lugar.
La puerta del maletero eléctrica también se puede accionar colocando una mano, el
codo, la rodilla, etc., cerca de la parte central inferior del parachoques trasero y reti-
rando la parte del cuerpo de este lugar. Asegúrese de acercarse lo suficiente a la
parte central del parachoques trasero.
■ Función de seguridad
Si no se abre ninguna puerta pasados unos 30 segundos después de haber desblo-
queado el vehículo, la función de seguridad vuelve a bloquear el vehículo automática-
mente.
■ Función de protección contra objetos atascados (vehículos con puerta del male-
tero eléctrica)
Si algún objeto obstruye la puerta del maletero eléctrica mientras se abre o se cierra,
dicha puerta invertirá automáticamente la operación que esté efectuando o se deten-
drá.
■ Al volver a conectar la batería de 12 voltios (vehículos con puerta del maletero
eléctrica)
Para que la puerta del maletero eléctrica funcione correctamente, ciérrela manual-
mente.
■ Dispositivo de cierre de la puerta del maletero (vehículos con puerta del maletero
eléctrica)
Si se deja la puerta del maletero ligeramente abierta, el dispositivo de cierre de la
puerta del maletero la cerrará del todo automáticamente.

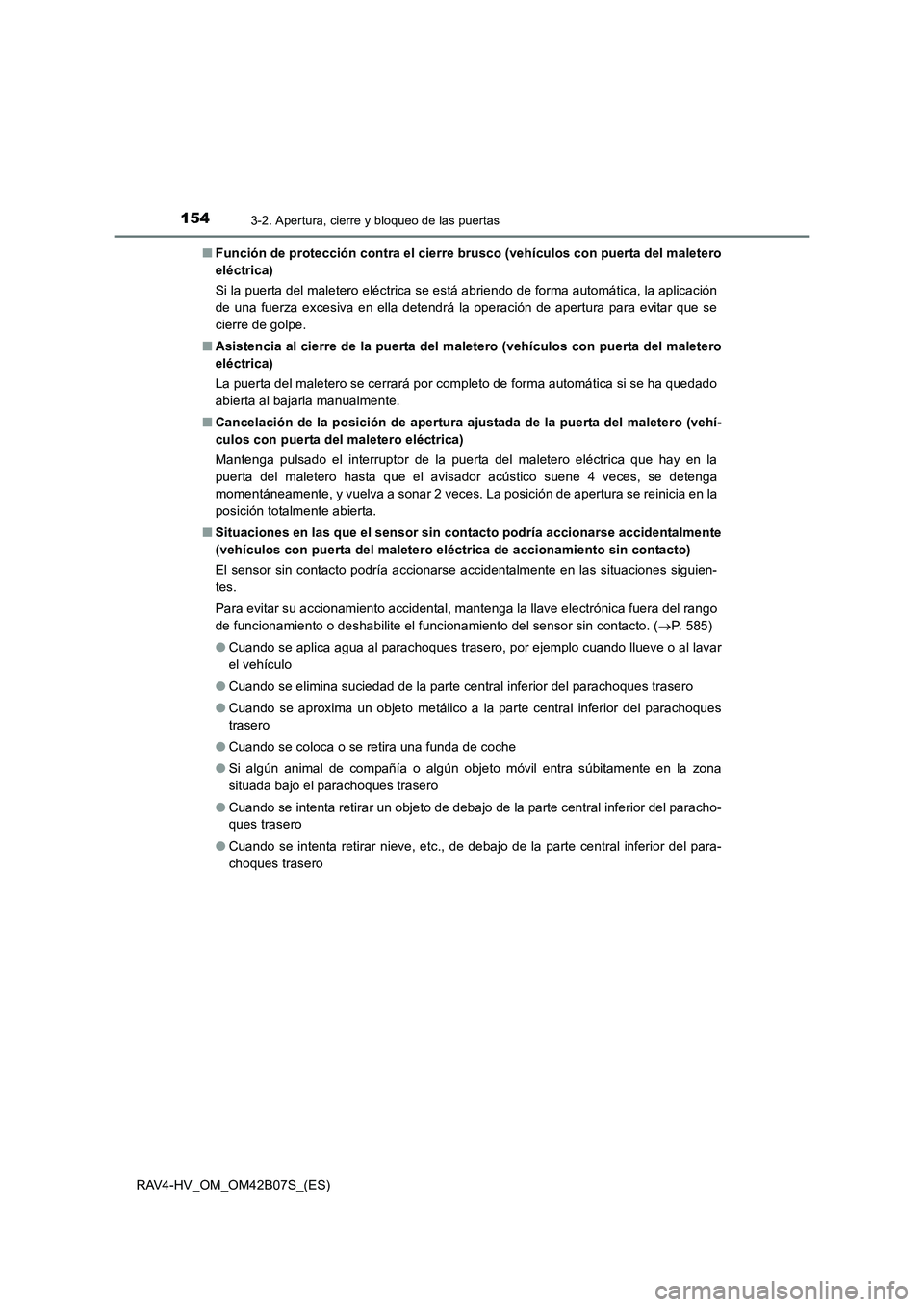

1543-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)■
Función de protección contra el cierre brusco (vehículos con puerta del maletero
eléctrica)
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación
de una fuerza excesiva en ella detendrá la operación de apertura para evitar que se
cierre de golpe.
■ Asistencia al cierre de la puerta del ma letero (vehículos con puerta del maletero
eléctrica)
La puerta del maletero se cerrará por completo de forma automática si se ha quedado
abierta al bajarla manualmente.
■ Cancelación de la posición de apertura ajustada de la puerta del maletero (vehí-
culos con puerta del maletero eléctrica)
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que hay en la
puerta del maletero hasta que el avisador acústico suene 4 veces, se detenga
momentáneamente, y vuelva a sonar 2 veces. La posición de apertura se reinicia en la
posición totalmente abierta.
■ Situaciones en las que el sensor sin contacto podría accionarse accidentalmente
(vehículos con puerta del maletero eléctrica de accionamiento sin contacto)
El sensor sin contacto podría accionarse accidentalmente en las situaciones siguien-
tes.
Para evitar su accionamiento accidental, mantenga la llave electrónica fuera del rango
de funcionamiento o deshabilite el funcionamiento del sensor sin contacto. ( →P. 585)
● Cuando se aplica agua al parachoques trasero, por ejemplo cuando llueve o al lavar
el vehículo
● Cuando se elimina suciedad de la parte central inferior del parachoques trasero
● Cuando se aproxima un objeto metálico a la parte central inferior del parachoques
trasero
● Cuando se coloca o se retira una funda de coche
● Si algún animal de compañía o algún objeto móvil entra súbitamente en la zona
situada bajo el parachoques trasero
● Cuando se intenta retirar un objeto de debajo de la parte central inferior del paracho-
ques trasero
● Cuando se intenta retirar nieve, etc., de debajo de la parte central inferior del para-
choques trasero
