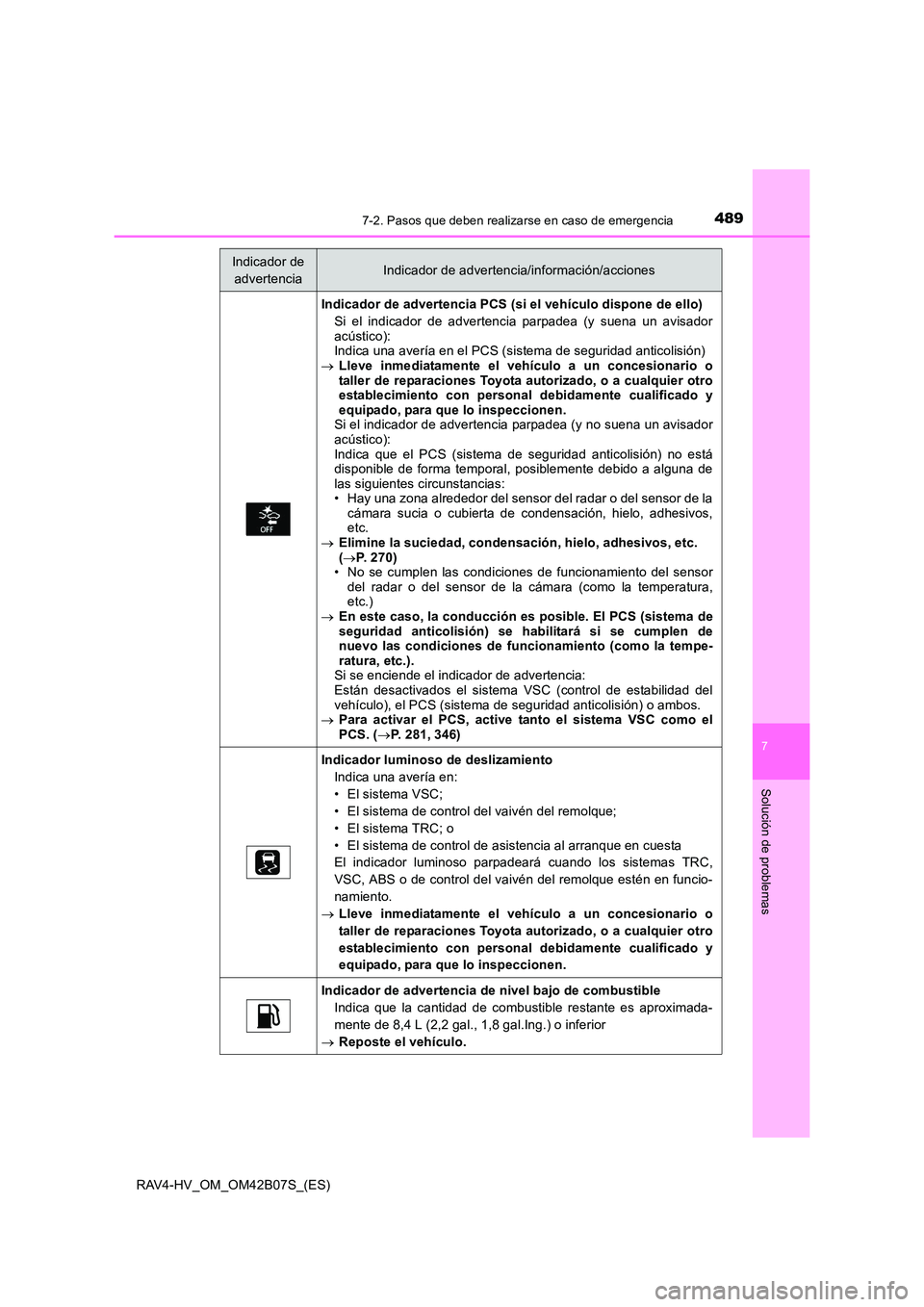

4897-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
Indicador de advertencia PCS (si el vehículo dispone de ello)
Si el indicador de advertencia parpadea (y suena un avisador
acústico):
Indica una avería en el PCS (sistema de seguridad anticolisión)
→ Lleve inmediatamente el vehículo a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y
equipado, para que lo inspeccionen.
Si el indicador de advertencia parpadea (y no suena un avisador
acústico):
Indica que el PCS (sistema de seguridad anticolisión) no está
disponible de forma temporal, posiblemente debido a alguna de
las siguientes circunstancias:
• Hay una zona alrededor del sensor del radar o del sensor de la cámara sucia o cubierta de condensación, hielo, adhesivos,
etc.
→ Elimine la suciedad, condensaci ón, hielo, adhesivos, etc.
( → P. 270)
• No se cumplen las condiciones de funcionamiento del sensor del radar o del sensor de la cámara (como la temperatura,
etc.)
→ En este caso, la conducción es posible. El PCS (sistema de
seguridad anticolisión) se habilitará si se cumplen de
nuevo las condiciones de funcionamiento (como la tempe-
ratura, etc.).
Si se enciende el indicador de advertencia:
Están desactivados el sistema VSC (control de estabilidad del
vehículo), el PCS (sistema de seguridad anticolisión) o ambos.
→ Para activar el PCS, active tanto el sistema VSC como el
PCS. ( →P. 281, 346)
Indicador luminoso de deslizamiento
Indica una avería en:
• El sistema VSC;
• El sistema de control del vaivén del remolque;
• El sistema TRC; o
• El sistema de control de asistencia al arranque en cuesta
El indicador luminoso parpadeará cuando los sistemas TRC,
VSC, ABS o de control del vaivén del remolque estén en funcio-
namiento.
→ Lleve inmediatamente el vehículo a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y
equipado, para que lo inspeccionen.
Indicador de advertencia de nivel bajo de combustible
Indica que la cantidad de combustible restante es aproximada-
mente de 8,4 L (2,2 gal., 1,8 gal.Ing.) o inferior
→ Reposte el vehículo.
Indicador de
advertenciaIndicador de advertencia/información/acciones

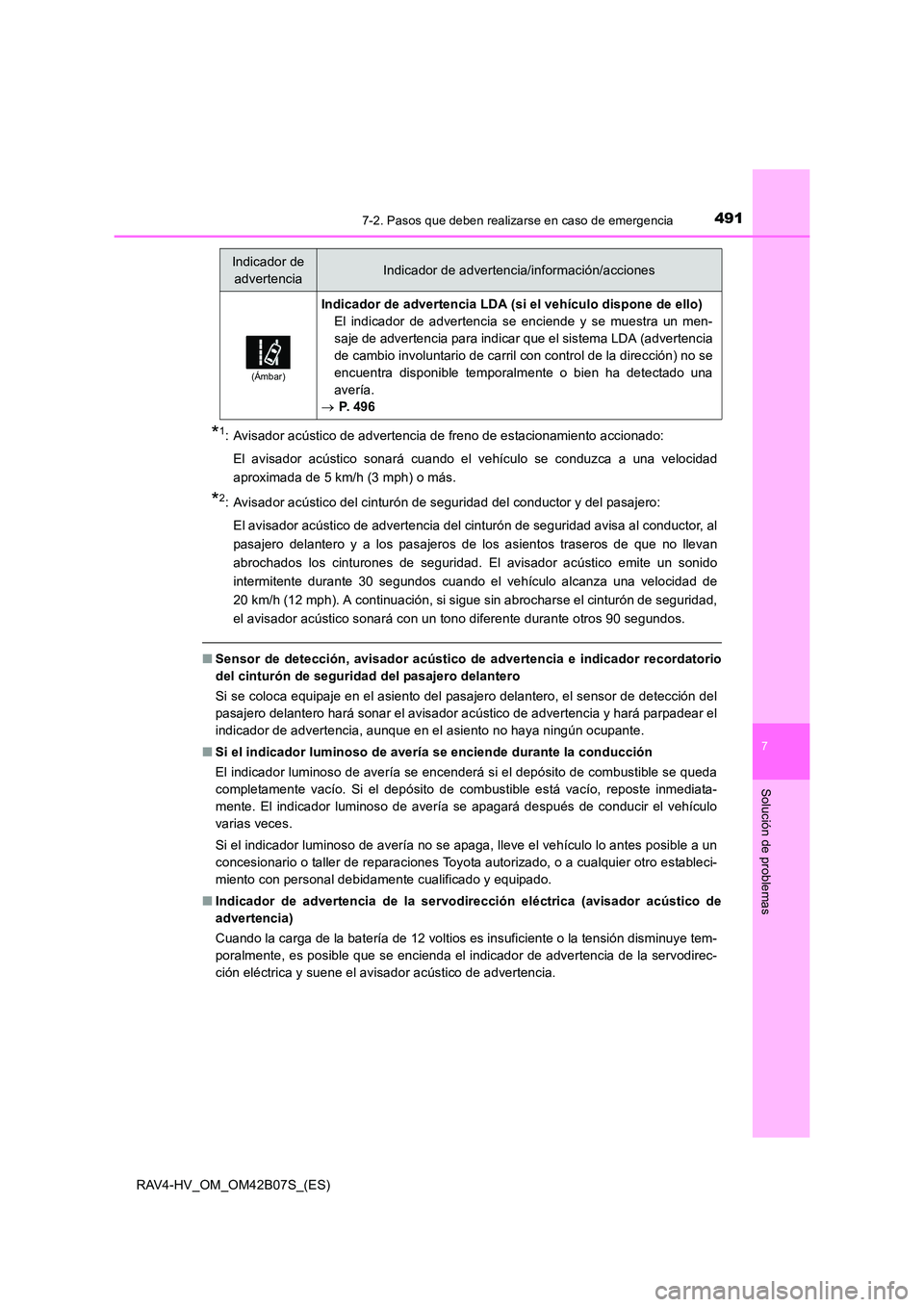

4917-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
*1: Avisador acústico de advertencia de freno de estacionamiento accionado:El avisador acústico sonará cuando el vehículo se conduzca a una velocidad
aproximada de 5 km/h (3 mph) o más.
*2: Avisador acústico del cinturón de seguridad del conductor y del pasajero:El avisador acústico de advertencia del cinturón de seguridad avisa al conductor, al
pasajero delantero y a los pasajeros de los asientos traseros de que no llevan
abrochados los cinturones de seguridad. El avisador acústico emite un sonido
intermitente durante 30 segundos cuando el vehículo alcanza una velocidad de
20 km/h (12 mph). A continuación, si sigue sin abrocharse el cinturón de seguridad,
el avisador acústico sonará con un tono diferente durante otros 90 segundos.
■ Sensor de detección, avisador acústico de advertencia e indicador recordatorio
del cinturón de seguridad del pasajero delantero
Si se coloca equipaje en el asiento del pasajero delantero, el sensor de detección del
pasajero delantero hará sonar el avisador acústico de advertencia y hará parpadear el
indicador de advertencia, aunque en el asiento no haya ningún ocupante.
■ Si el indicador luminoso de avería se enciende durante la conducción
El indicador luminoso de avería se encenderá si el depósito de combustible se queda
completamente vacío. Si el depósito de combustible está vacío, reposte inmediata-
mente. El indicador luminoso de avería se apagará después de conducir el vehículo
varias veces.
Si el indicador luminoso de avería no se apaga, lleve el vehículo lo antes posible a un
concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
■ Indicador de advertencia de la servodirección eléctrica (avisador acústico de
advertencia)
Cuando la carga de la batería de 12 voltios es insuficiente o la tensión disminuye tem-
poralmente, es posible que se encienda el indicador de advertencia de la servodirec-
ción eléctrica y suene el avisador acústico de advertencia.
(Ámbar)
Indicador de advertencia LDA (si el vehículo dispone de ello)
El indicador de advertencia se enciende y se muestra un men-
saje de advertencia para indicar que el sistema LDA (advertencia
de cambio involuntario de carril con control de la dirección) no se
encuentra disponible temporalmente o bien ha detectado una
avería.
→ P. 4 9 6
Indicador de
advertenciaIndicador de advertencia/información/acciones

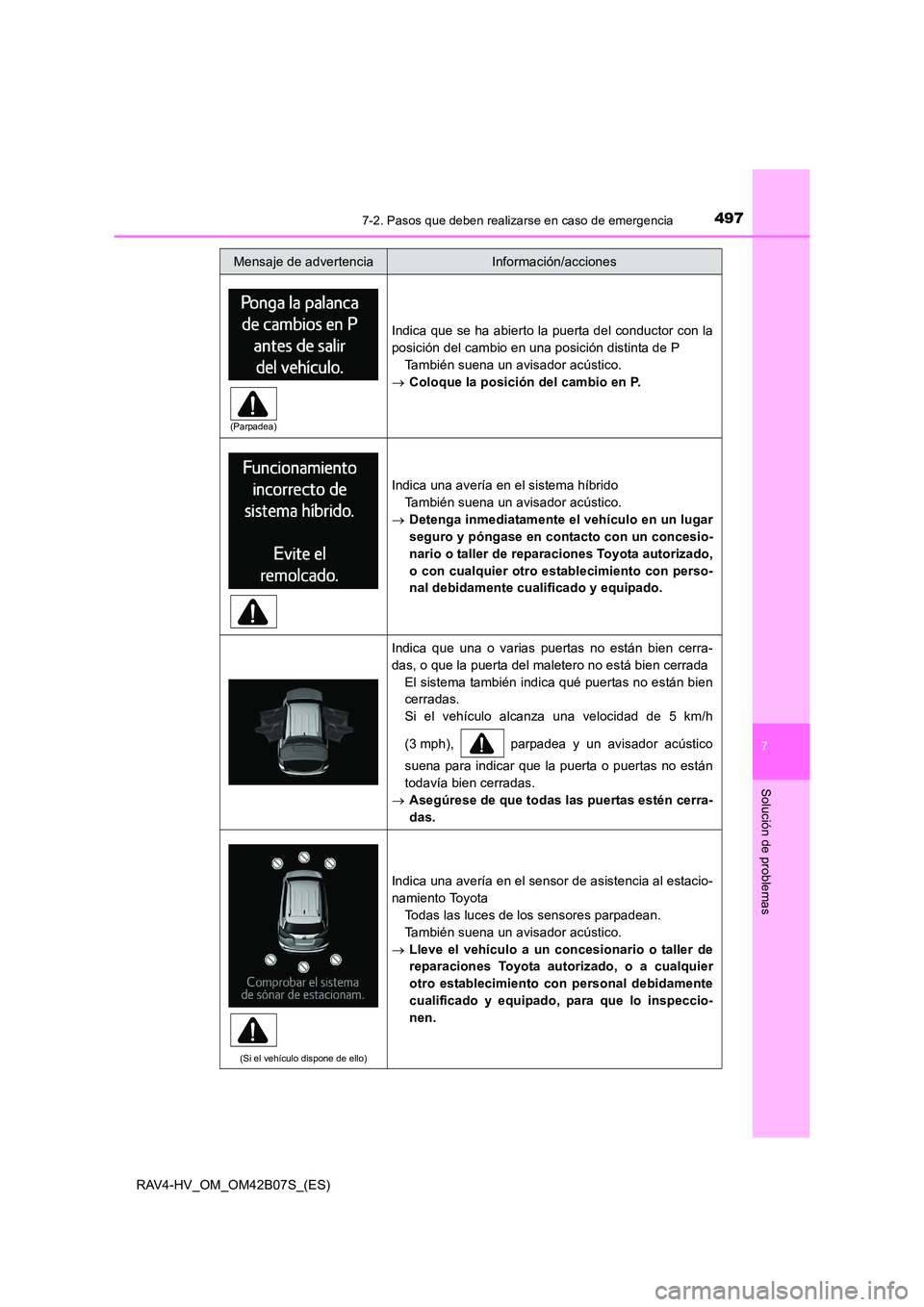

4977-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
Indica que se ha abierto la puerta del conductor con la
posición del cambio en una posición distinta de PTambién suena un avisador acústico.
→ Coloque la posición del cambio en P.
Indica una avería en el sistema híbrido
También suena un avisador acústico.
→ Detenga inmediatamente el vehículo en un lugar
seguro y póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
Indica que una o varias puertas no están bien cerra-
das, o que la puerta del maletero no está bien cerrada
El sistema también indica qué puertas no están bien
cerradas.
Si el vehículo alcanza una velocidad de 5 km/h
(3 mph), parpadea y un avisador acústico
suena para indicar que la puerta o puertas no están
todavía bien cerradas.
→ Asegúrese de que todas las puertas estén cerra-
das.
(Si el vehículo dispone de ello)
Indica una avería en el sensor de asistencia al estacio-
namiento Toyota
Todas las luces de los sensores parpadean.
También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
Mensaje de advertenciaInformación/acciones
(Parpadea)

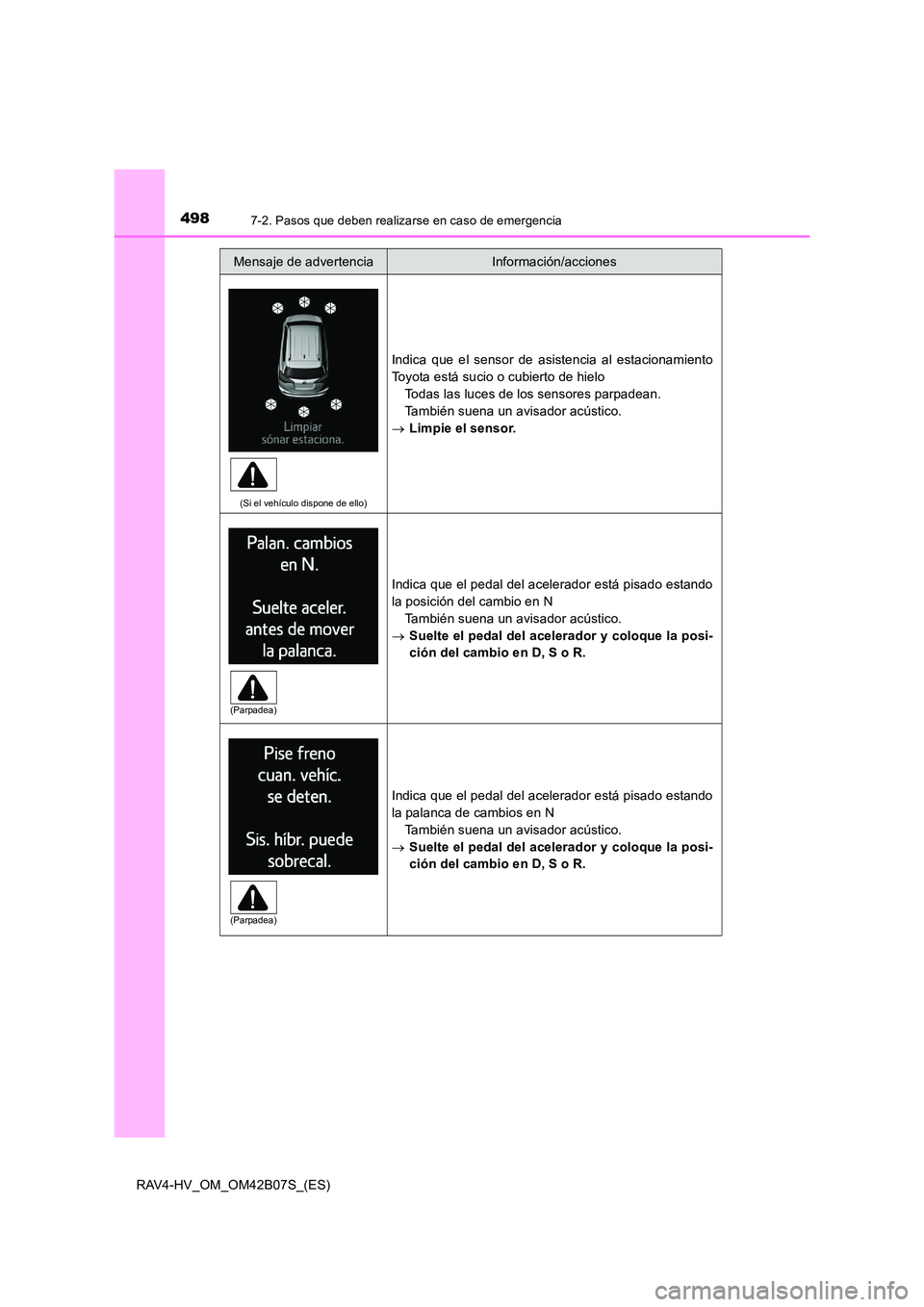

4987-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
(Si el vehículo dispone de ello)
Indica que el sensor de asistencia al estacionamiento
Toyota está sucio o cubierto de hieloTodas las luces de los sensores parpadean.
También suena un avisador acústico.
→ Limpie el sensor.
Indica que el pedal del acelerador está pisado estando
la posición del cambio en N
También suena un avisador acústico.
→ Suelte el pedal del acelerador y coloque la posi-
ción del cambio en D, S o R.
Indica que el pedal del acelerador está pisado estando
la palanca de cambios en N
También suena un avisador acústico.
→ Suelte el pedal del acelerador y coloque la posi-
ción del cambio en D, S o R.
Mensaje de advertenciaInformación/acciones
(Parpadea)
(Parpadea)

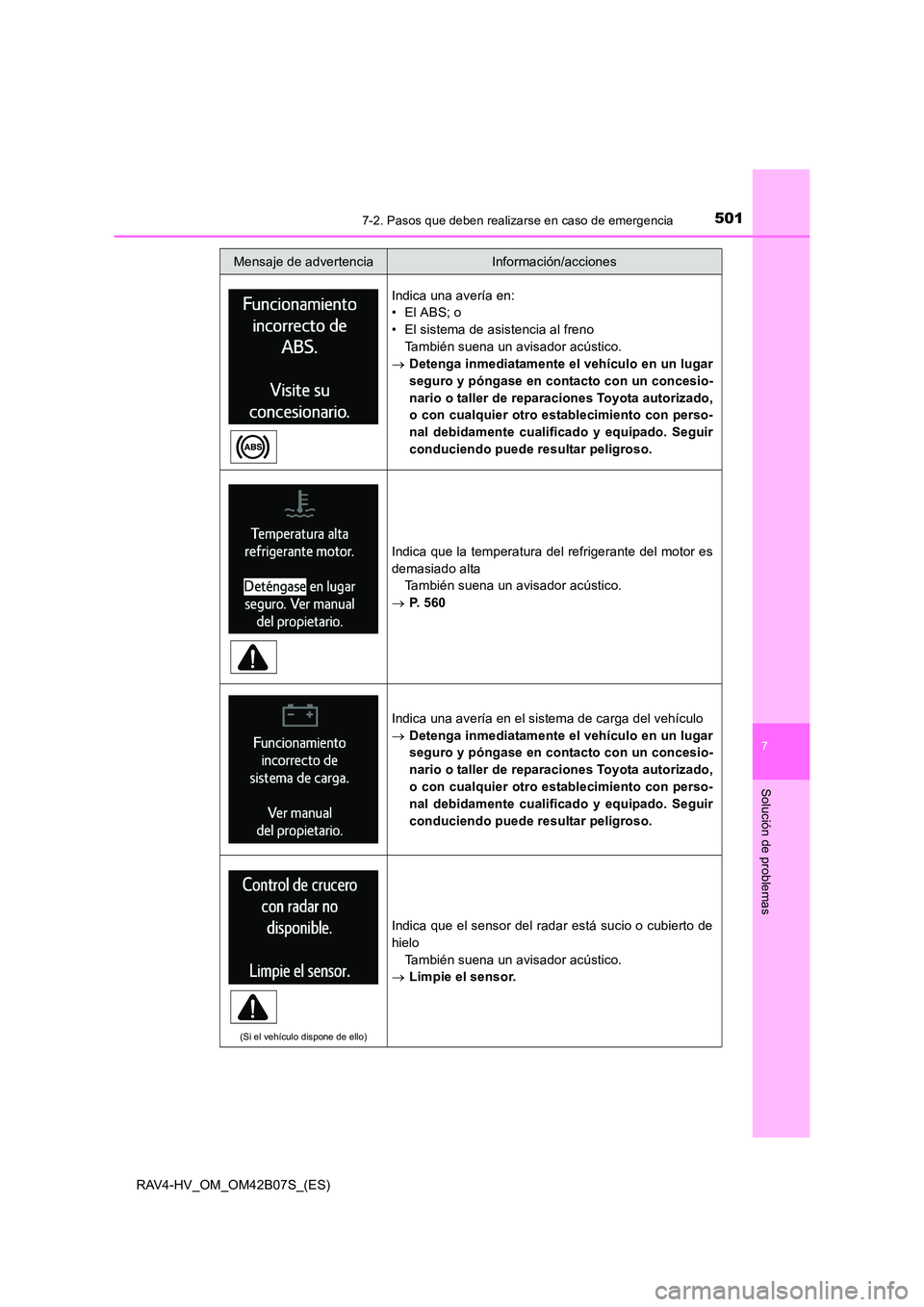

5017-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
Indica una avería en:
• El ABS; o
• El sistema de asistencia al frenoTambién suena un avisador acústico.
→ Detenga inmediatamente el vehículo en un lugar
seguro y póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado. Seguir
conduciendo puede resultar peligroso.
Indica que la temperatura del refrigerante del motor es
demasiado alta
También suena un avisador acústico.
→ P. 5 6 0
Indica una avería en el sistema de carga del vehículo
→Detenga inmediatamente el vehículo en un lugar
seguro y póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado. Seguir
conduciendo puede resultar peligroso.
(Si el vehículo dispone de ello)
Indica que el sensor del radar está sucio o cubierto de
hielo
También suena un avisador acústico.
→ Limpie el sensor.
Mensaje de advertenciaInformación/acciones

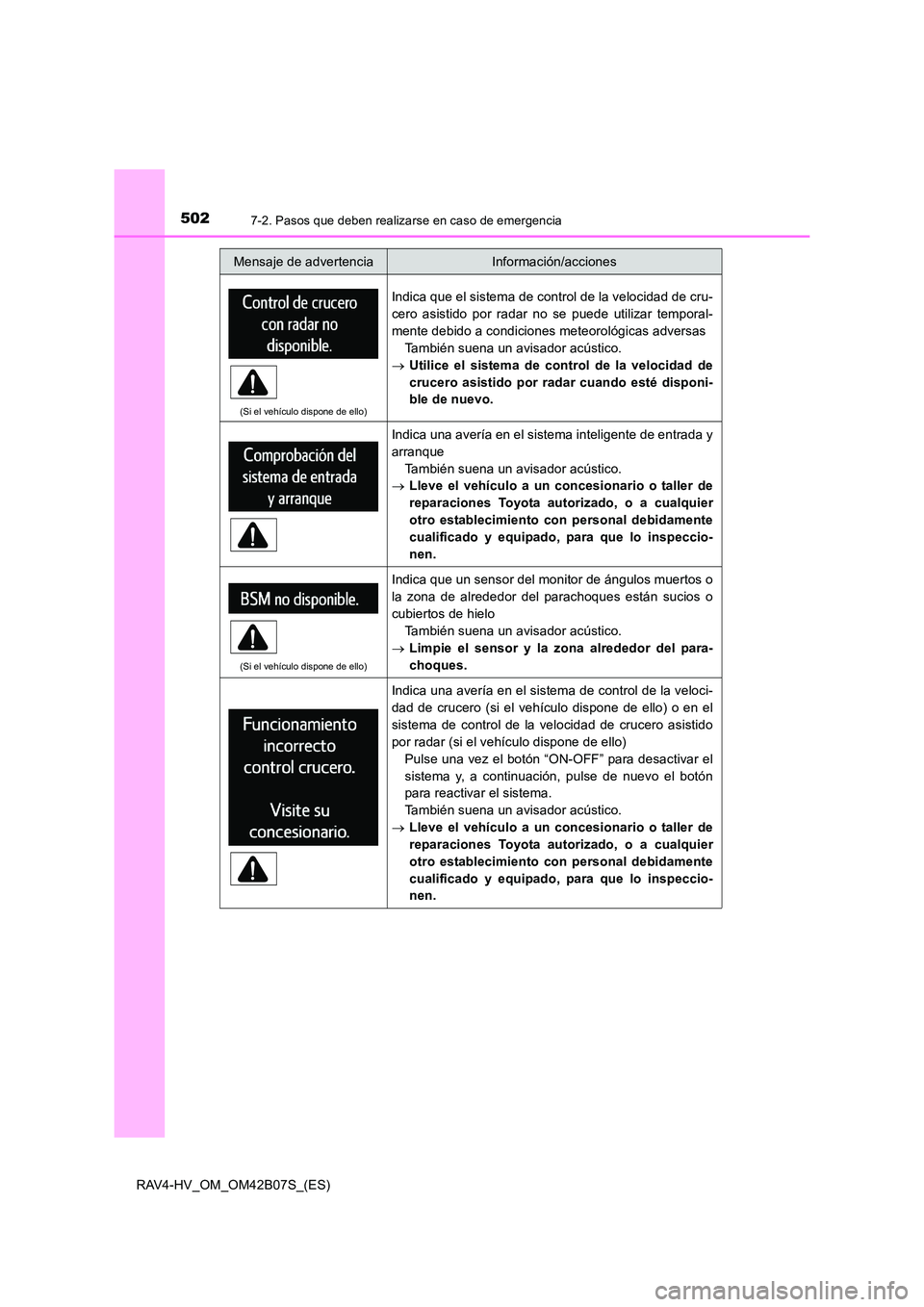

5027-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
(Si el vehículo dispone de ello)
Indica que el sistema de control de la velocidad de cru-
cero asistido por radar no se puede utilizar temporal-
mente debido a condiciones meteorológicas adversasTambién suena un avisador acústico.
→ Utilice el sistema de control de la velocidad de
crucero asistido por radar cuando esté disponi-
ble de nuevo.
Indica una avería en el sistema inteligente de entrada y
arranque
También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
(Si el vehículo dispone de ello)
Indica que un sensor del monitor de ángulos muertos o
la zona de alrededor del parachoques están sucios o
cubiertos de hielo
También suena un avisador acústico.
→ Limpie el sensor y la zona alrededor del para-
choques.
Indica una avería en el sistema de control de la veloci-
dad de crucero (si el vehículo dispone de ello) o en el
sistema de control de la velocidad de crucero asistido
por radar (si el vehículo dispone de ello)
Pulse una vez el botón “ON-OFF” para desactivar el
sistema y, a continuación, pulse de nuevo el botón
para reactivar el sistema.
También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
Mensaje de advertenciaInformación/acciones

5037-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
(Si el vehículo dispone de ello)
Indica una avería en el sistema LDA (advertencia de
cambio involuntario de carril con control de la direc-
ción)También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
(Si el vehículo dispone de ello)
Las condiciones de funcionamiento del sensor de la
cámara (temperatura, etc.) no se cumplen.
→Cuando se cumplan las condiciones de funcio-
namiento del sensor de la cámara (temperatura,
etc.), estarán disponibles los siguientes siste-
mas.
• PCS (sistema de seguridad anticolisión)
• Sistema LDA (advertencia de cambio involuntario de carril con control de la dirección)
• Control de la velocidad de crucero asistido por radar
• RSA (asistencia de señales de tráfico)
• Luces de carretera automáticas
(Si el vehículo dispone de ello)
Indica que hay suciedad, lluvia, condensación, hielo,
nieve, etc., en el parabrisas, en la zona de delante del
sensor de la cámara Los sistemas siguientes estarán temporalmente ino-
perativos.
• PCS (sistema de seguridad anticolisión)
• Sistema LDA (advertencia de cambio involuntario
de carril con control de la dirección)
• Control de la velocidad de crucero asistido por radar
• RSA (asistencia de señales de tráfico)
• Luces de carretera automáticas
→ Desactive el sistema, limpie la suciedad, lluvia,
condensación, hielo, nieve, etc., del parabrisas
y, a continuación, vuelva a activar el sistema.
Mensaje de advertenciaInformación/acciones
(Ámbar)
(Ámbar) (Parpadea)
(Ámbar) (Parpadea)

5047-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)

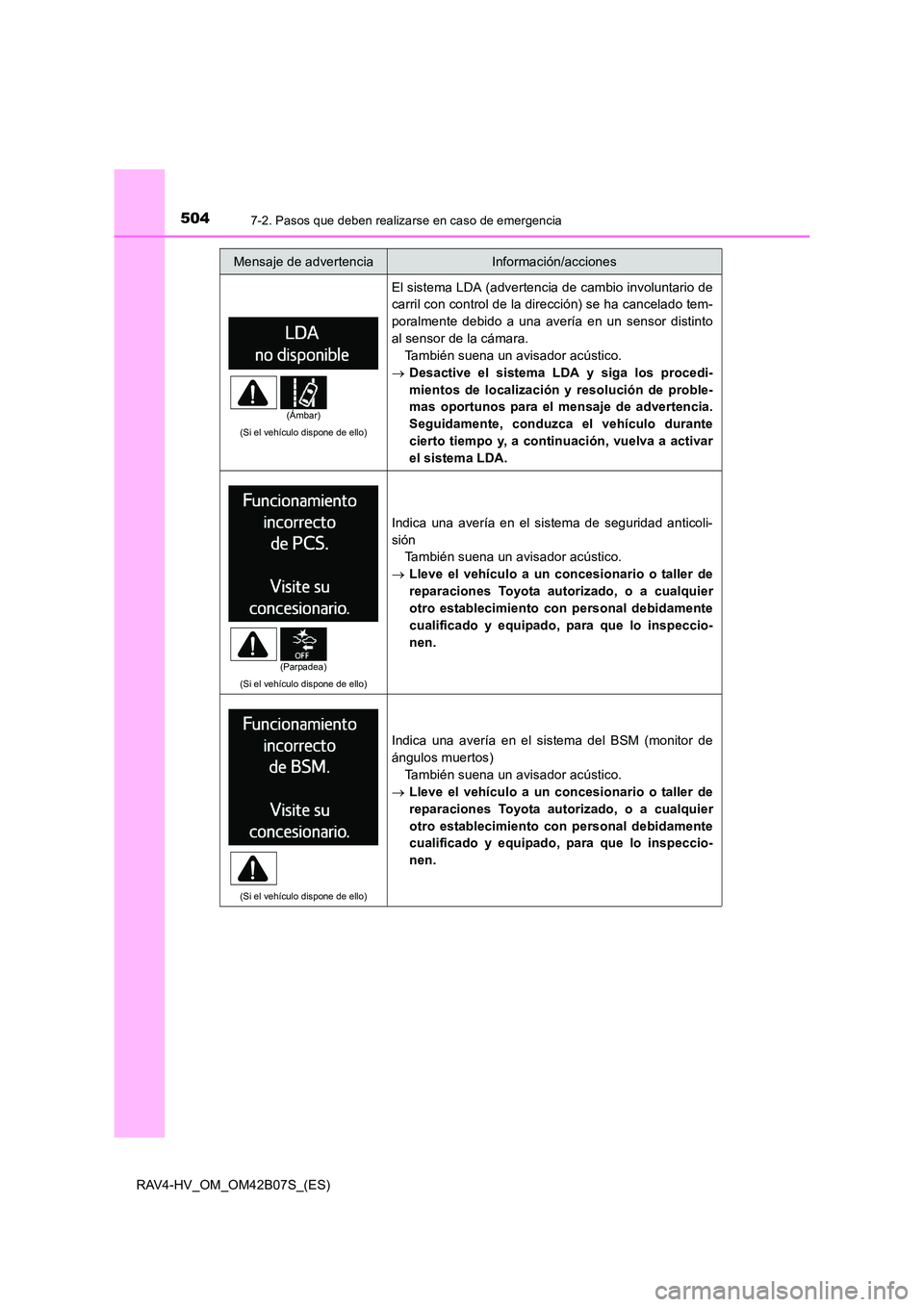

(Si el vehículo dispone de ello)
El sistema LDA (advertencia de cambio involuntario de
carril con control de la dirección) se ha cancelado tem-
poralmente debido a una avería en un sensor distinto
al sensor de la cámara.También suena un avisador acústico.
→ Desactive el sistema LDA y siga los procedi-
mientos de localización y resolución de proble-
mas oportunos para el mensaje de advertencia.
Seguidamente, conduzca el vehículo durante
cierto tiempo y, a continuación, vuelva a activar
el sistema LDA.
(Si el vehículo dispone de ello)
Indica una avería en el sistema de seguridad anticoli-
sión
También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
(Si el vehículo dispone de ello)
Indica una avería en el sistema del BSM (monitor de
ángulos muertos)
También suena un avisador acústico.
→ Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier
otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccio-
nen.
Mensaje de advertenciaInformación/acciones
(Ámbar)
(Parpadea)
