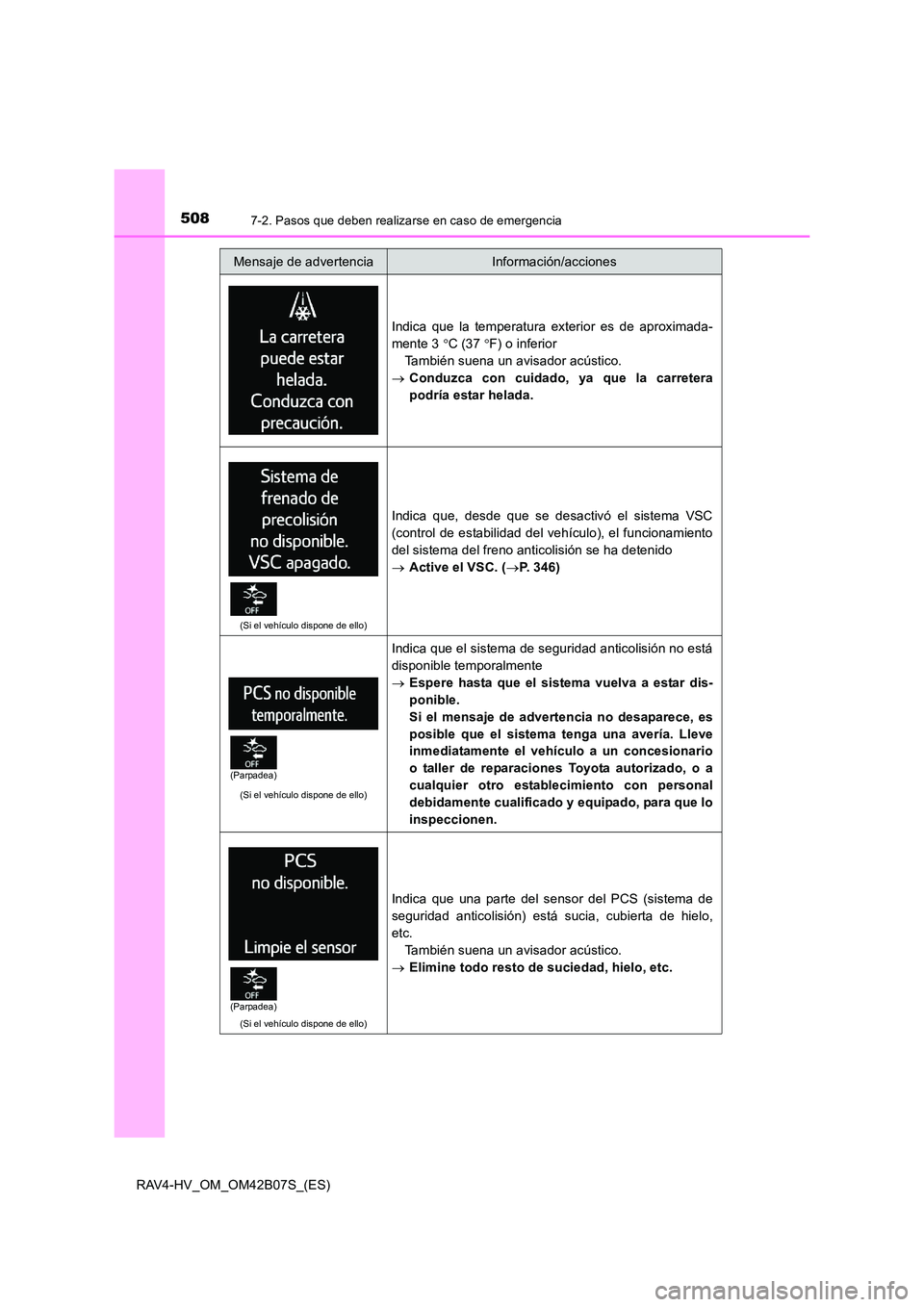

5087-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
Indica que la temperatura exterior es de aproximada-
mente 3 °C (37 °F) o inferior
También suena un avisador acústico.
→ Conduzca con cuidado, ya que la carretera
podría estar helada.
(Si el vehículo dispone de ello)
Indica que, desde que se desactivó el sistema VSC
(control de estabilidad del vehículo), el funcionamiento
del sistema del freno anticolisión se ha detenido
→Active el VSC. ( →P. 346)
(Si el vehículo dispone de ello)
Indica que el sistema de seguridad anticolisión no está
disponible temporalmente
→ Espere hasta que el sistema vuelva a estar dis-
ponible.
Si el mensaje de advertencia no desaparece, es
posible que el sistema tenga una avería. Lleve
inmediatamente el vehículo a un concesionario
o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que lo
inspeccionen.
(Si el vehículo dispone de ello)
Indica que una parte del sensor del PCS (sistema de
seguridad anticolisión) está sucia, cubierta de hielo,
etc.
También suena un avisador acústico.
→ Elimine todo resto de suciedad, hielo, etc.
Mensaje de advertenciaInformación/acciones
(Parpadea)
(Parpadea)

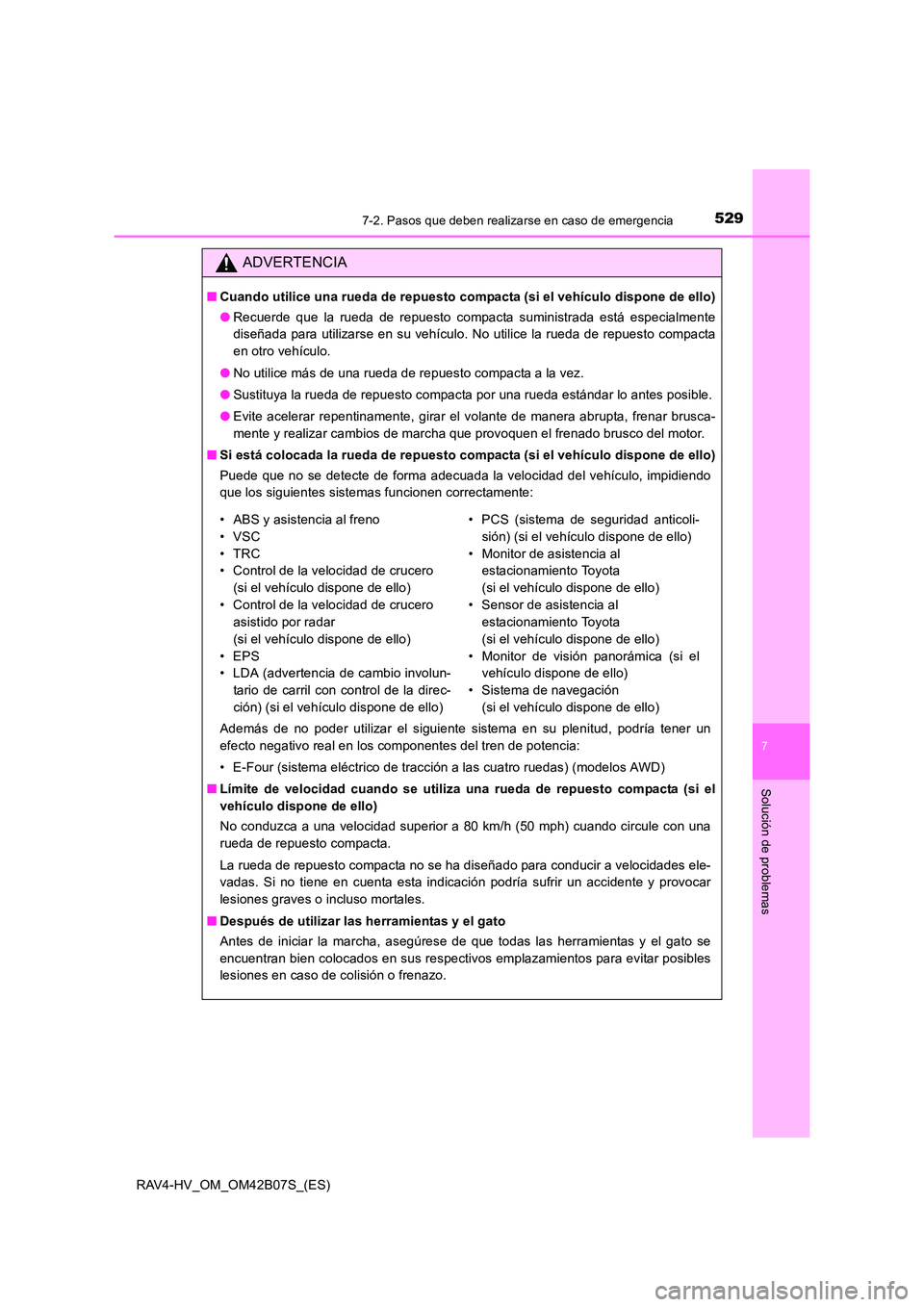

5297-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42B07S_(ES)
7
Solución de problemas
ADVERTENCIA
■Cuando utilice una rueda de repuesto compacta (si el vehículo dispone de ello)
●Recuerde que la rueda de repuesto compacta suministrada está especialmente
diseñada para utilizarse en su vehículo. No utilice la rueda de repuesto compacta
en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto compacta por una rueda estándar lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
Además de no poder utilizar el siguiente sistema en su plenitud, podría tener un
efecto negativo real en los componentes del tren de potencia:
• E-Four (sistema eléctrico de tracción a las cuatro ruedas) (modelos AWD)
■ Límite de velocidad cuando se utiliza una rueda de repuesto compacta (si el
vehículo dispone de ello)
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente y provocar
lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos emplazamientos para evitar posibles
lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
•VSC
•TRC
• Control de la velocidad de crucero
(si el vehículo dispone de ello)
• Control de la velocidad de crucero asistido por radar
(si el vehículo dispone de ello)
•EPS
• LDA (advertencia de cambio involun- tario de carril con control de la direc-
ción) (si el vehículo dispone de ello) • PCS (sistema de seguridad anticoli-
sión) (si el vehículo dispone de ello)
• Monitor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Monitor de visión panorámica (si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

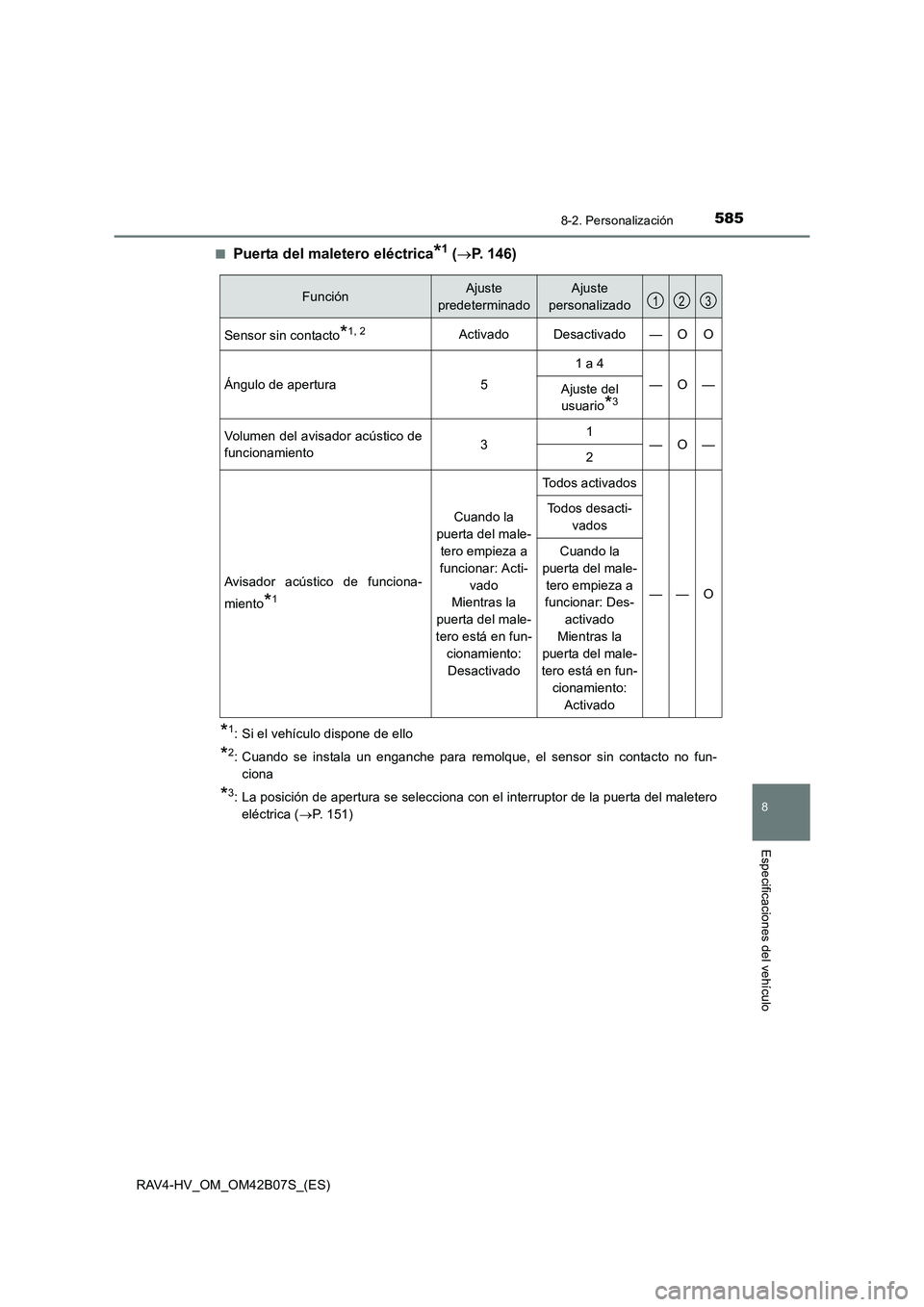

5858-2. Personalización
RAV4-HV_OM_OM42B07S_(ES)
8
Especificaciones del vehículo
■Puerta del maletero eléctrica*1 (→ P. 146)
*1: Si el vehículo dispone de ello
*2: Cuando se instala un enganche para remolque, el sensor sin contacto no fun-
ciona
*3: La posición de apertura se selecciona con el interruptor de la puerta del maletero
eléctrica ( →P. 151)
FunciónAjuste
predeterminadoAjuste
personalizado
Sensor sin contacto*1, 2ActivadoDesactivado—OO
Ángulo de apertura5
1 a 4
—O—Ajuste del usuario
*3
Volumen del avisador acústico de
funcionamiento31—O—2
Avisador acústico de funciona-
miento
*1
Cuando la
puerta del male- tero empieza a
funcionar: Acti- vado
Mientras la
puerta del male-
tero está en fun- cionamiento:
Desactivado
Todos activados
——O
Todos desacti- vados
Cuando la
puerta del male- tero empieza a
funcionar: Des-
activado
Mientras la
puerta del male-
tero está en fun- cionamiento: Activado
123

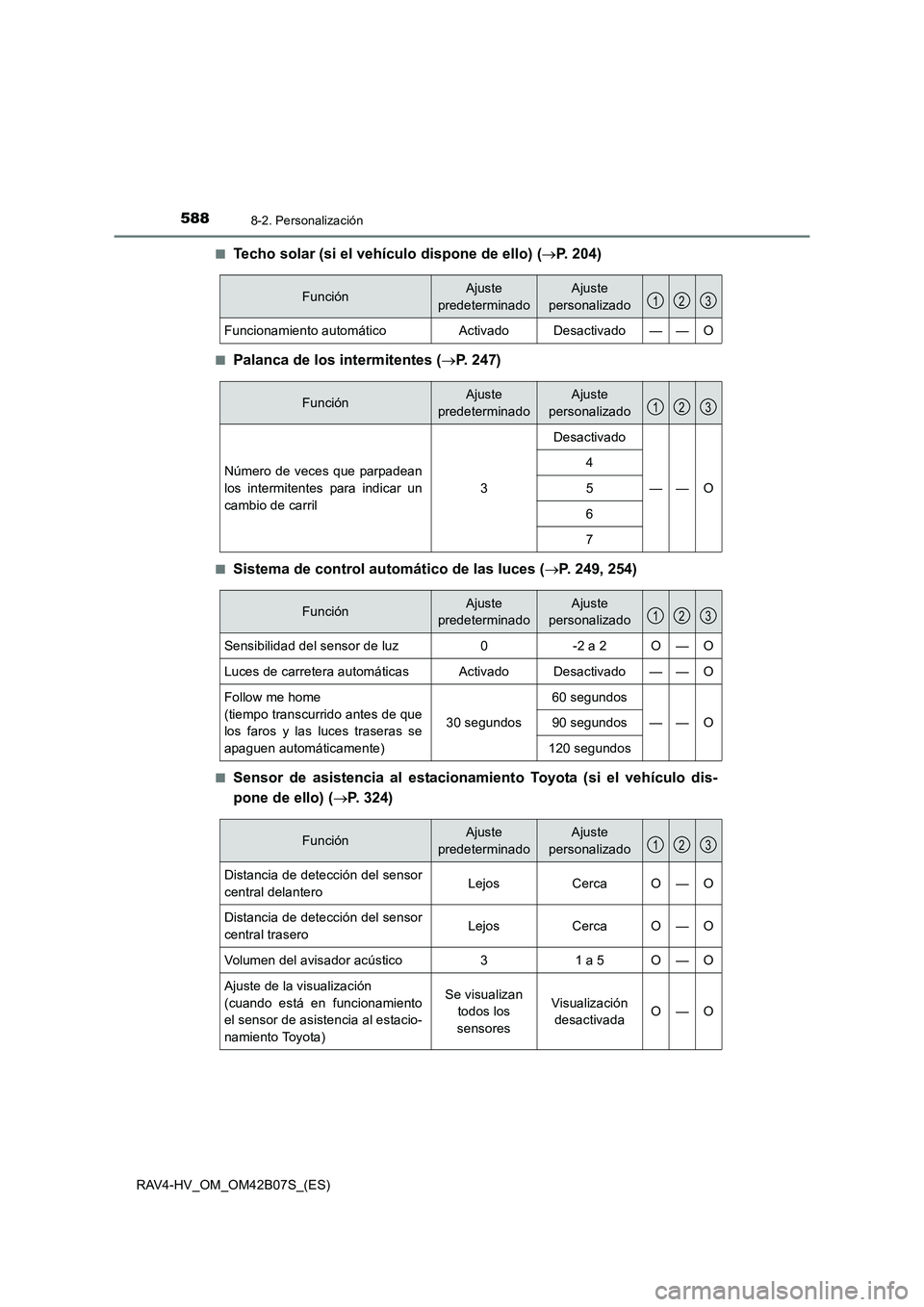

5888-2. Personalización
RAV4-HV_OM_OM42B07S_(ES)■
Techo solar (si el vehículo dispone de ello) (
→P. 204)
■Palanca de los intermitentes ( →P. 247)
■Sistema de control automático de las luces ( →P. 249, 254)
■Sensor de asistencia al estacionamiento Toyota (si el vehículo dis-
pone de ello) ( →P. 324)
FunciónAjuste
predeterminadoAjuste
personalizado
Funcionamiento automáticoActivadoDesactivado——O
123
FunciónAjuste
predeterminadoAjuste
personalizado
Número de veces que parpadean
los intermitentes para indicar un
cambio de carril
3
Desactivado
——O
4
5
6
7
123
FunciónAjuste
predeterminadoAjuste
personalizado
Sensibilidad del sensor de luz0-2 a 2O—O
Luces de carretera automáticasActivadoDesactivado——O
Follow me home
(tiempo transcurrido antes de que
los faros y las luces traseras se
apaguen automáticamente)
30 segundos
60 segundos
——O90 segundos
120 segundos
123
FunciónAjuste
predeterminadoAjuste
personalizado
Distancia de detección del sensor
central delanteroLejosCercaO—O
Distancia de detección del sensor
central traseroLejosCercaO—O
Volumen del avisador acústico31 a 5O—O
Ajuste de la visualización
(cuando está en funcionamiento
el sensor de asistencia al estacio-
namiento Toyota)Se visualizan todos los
sensoresVisualización desactivadaO—O
123

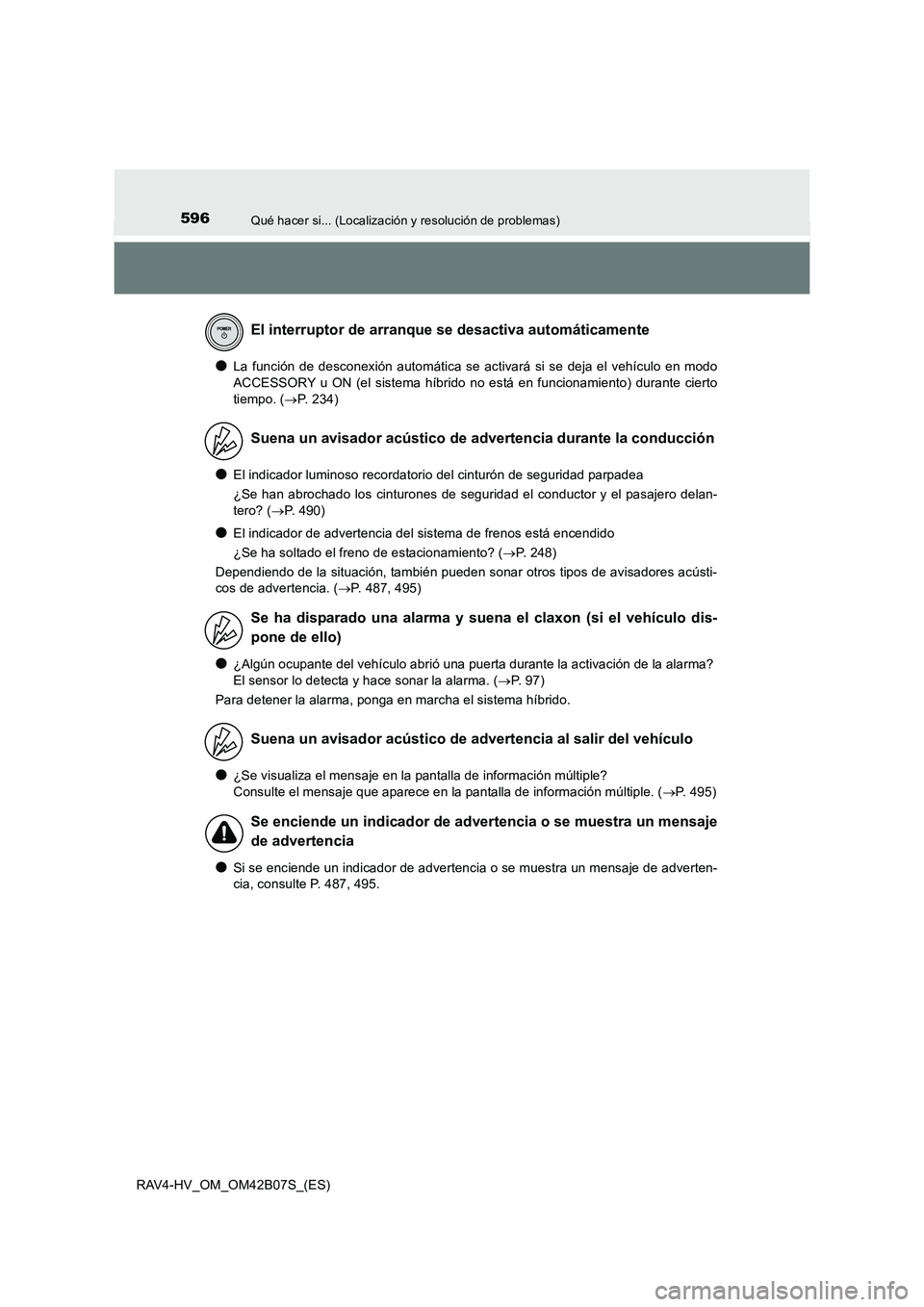

596Qué hacer si... (Localización y resolución de problemas)
RAV4-HV_OM_OM42B07S_(ES)
●La función de desconexión automática se activará si se deja el vehículo en modo
ACCESSORY u ON (el sistema híbrido no está en funcionamiento) durante cierto
tiempo. (→P. 234)
●El indicador luminoso recordatorio del cinturón de seguridad parpadea
¿Se han abrochado los cinturones de seguridad el conductor y el pasajero delan-
tero? ( →P. 490)
●El indicador de advertencia del sistema de frenos está encendido
¿Se ha soltado el freno de estacionamiento? ( →P. 248)
Dependiendo de la situación, también pueden sonar otros tipos de avisadores acústi-
cos de advertencia. ( →P. 487, 495)
●¿Algún ocupante del vehículo abrió una puerta durante la activación de la alarma?
El sensor lo detecta y hace sonar la alarma. ( →P. 9 7 )
Para detener la alarma, ponga en marcha el sistema híbrido.
●¿Se visualiza el mensaje en la pantalla de información múltiple?
Consulte el mensaje que aparece en la pantalla de información múltiple. ( →P. 495)
●Si se enciende un indicador de advertencia o se muestra un mensaje de adverten-
cia, consulte P. 487, 495.
El interruptor de arranque se desactiva automáticamente
Suena un avisador acústico de advertencia durante la conducción
Se ha disparado una alarma y suena el claxon (si el vehículo dis-
pone de ello)
Suena un avisador acústico de advertencia al salir del vehículo
Se enciende un indicador de advertencia o se muestra un mensaje
de advertencia

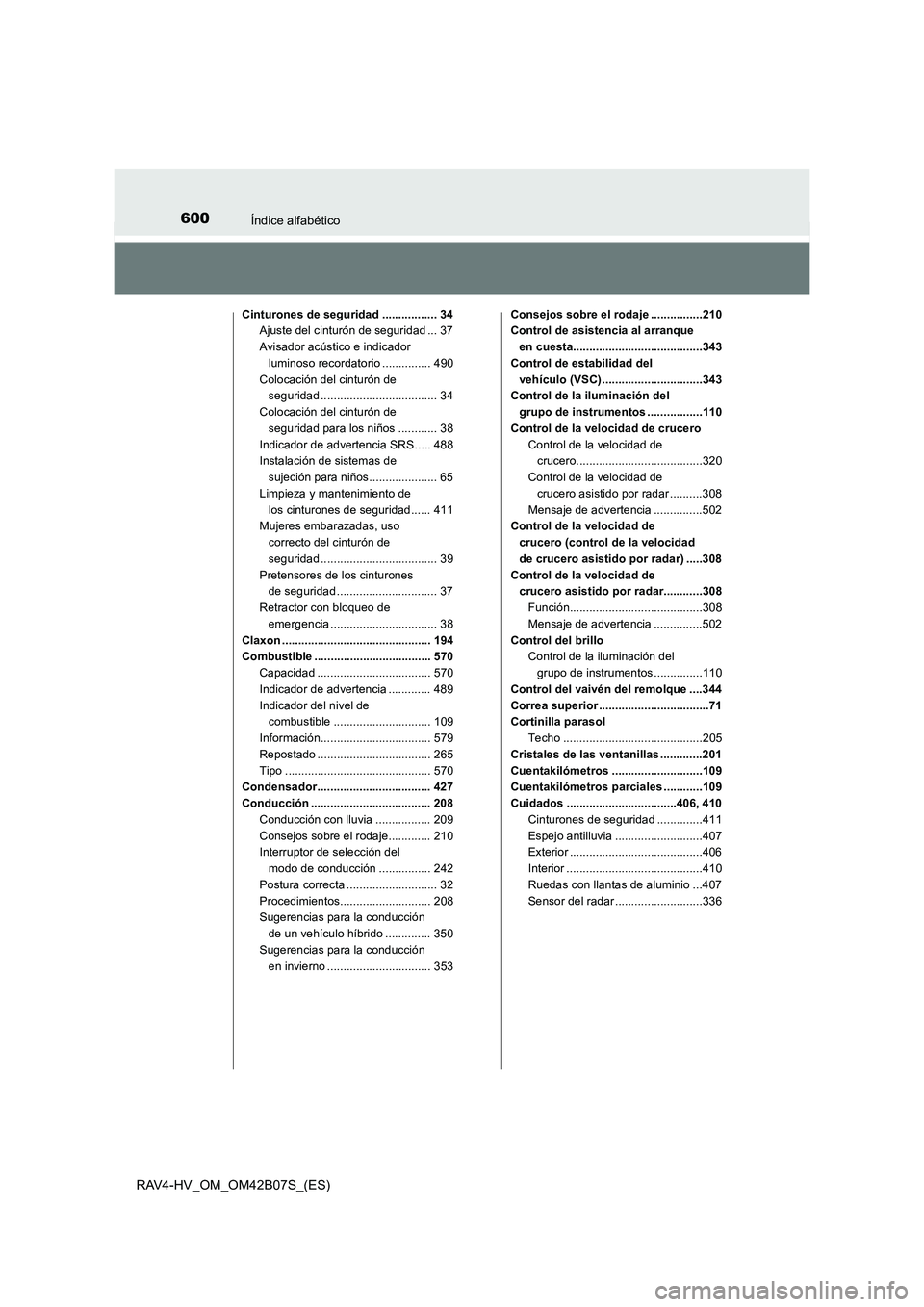

600Índice alfabético
RAV4-HV_OM_OM42B07S_(ES)
Cinturones de seguridad ................. 34Ajuste del cinturón de seguridad ... 37
Avisador acústico e indicador luminoso recordatorio ............... 490
Colocación del cinturón de seguridad .................................... 34
Colocación del cinturón de seguridad para los niños ............ 38
Indicador de advertencia SRS..... 488
Instalación de sistemas de sujeción para niños ..................... 65
Limpieza y mantenimiento de
los cinturones de seguridad...... 411
Mujeres embarazadas, uso
correcto del cinturón de
seguridad .................................... 39
Pretensores de los cinturones de seguridad ............................... 37
Retractor con bloqueo de emergencia ................................. 38
Claxon .............................................. 194
Combustible .................................... 570 Capacidad ................................... 570
Indicador de advertencia ............. 489
Indicador del nivel de combustible .............................. 109
Información.................................. 579
Repostado ................................... 265
Tipo ............................................. 570
Condensador................................... 427
Conducción ..................................... 208 Conducción con lluvia ................. 209
Consejos sobre el rodaje............. 210
Interruptor de selección del
modo de conducción ................ 242
Postura correcta ............................ 32
Procedimientos............................ 208
Sugerencias para la conducción
de un vehículo híbrido .............. 350
Sugerencias para la conducción
en invierno ................................ 353 Consejos sobre el rodaje ................210
Control de asistencia al arranque
en cuesta........................................343
Control de estabilidad del
vehículo (VSC) ...............................343
Control de la iluminación del
grupo de instrumentos .................110
Control de la velocidad de crucero
Control de la velocidad de crucero.......................................320
Control de la velocidad de crucero asistido por radar ..........308
Mensaje de advertencia ...............502
Control de la velocidad de
crucero (control de la velocidad
de crucero asistido por radar) .....308
Control de la velocidad de crucero asistido por radar............308
Función.........................................308
Mensaje de advertencia ...............502
Control del brillo Control de la iluminación del
grupo de instrumentos ...............110
Control del vaivén del remolque ....344
Correa superior ..................................71
Cortinilla parasol
Techo ...........................................205
Cristales de las ventanillas .............201
Cuentakilómetros ............................109
Cuentakilómetros parciales ............109
Cuidados ..................................406, 410 Cinturones de seguridad ..............411
Espejo antilluvia ...........................407
Exterior .........................................406
Interior ..........................................410
Ruedas con llantas de aluminio ...407
Sensor del radar ...........................336

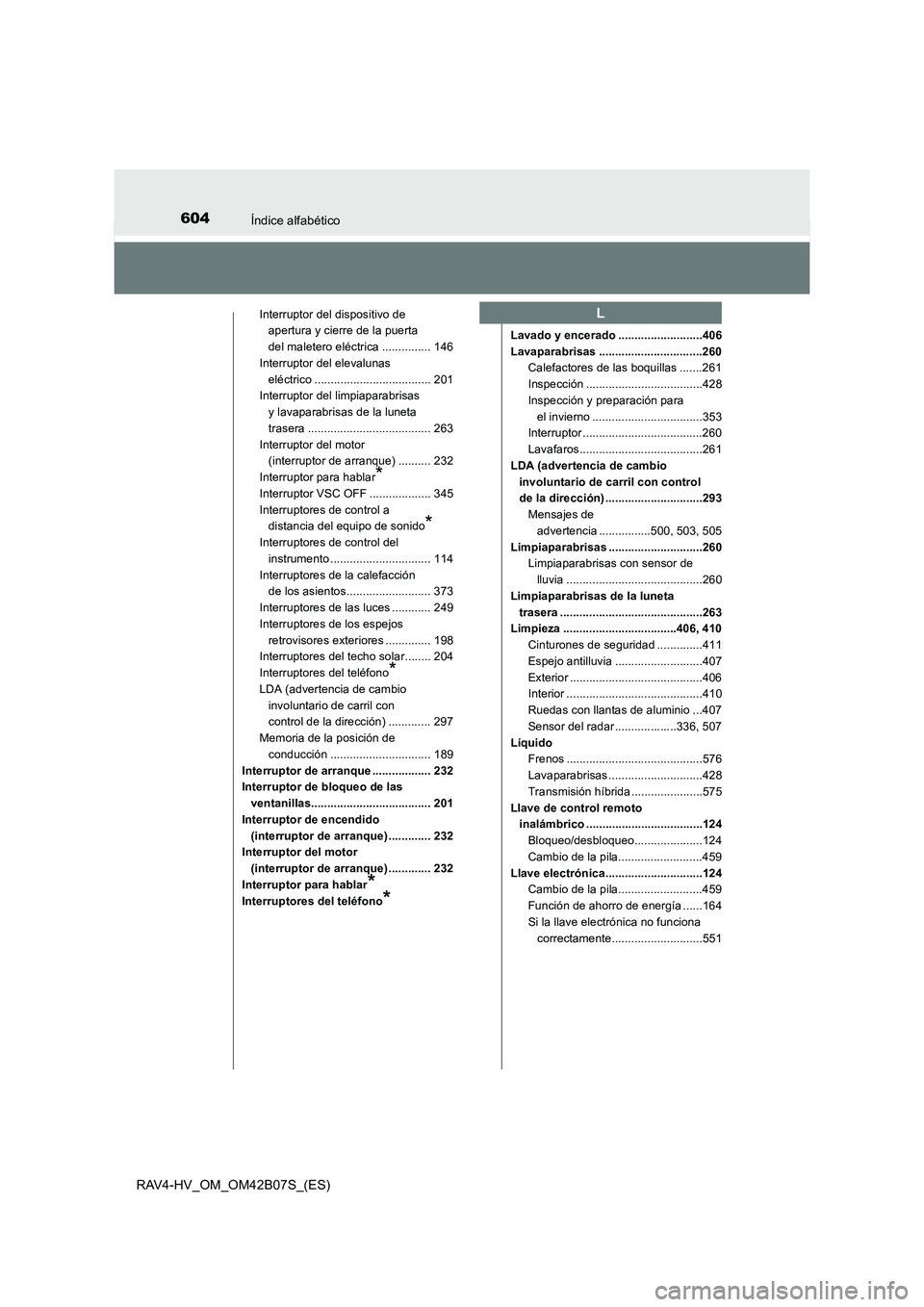

604Índice alfabético
RAV4-HV_OM_OM42B07S_(ES)
Interruptor del dispositivo de apertura y cierre de la puerta
del maletero eléctrica ............... 146
Interruptor del elevalunas
eléctrico .................................... 201
Interruptor del limpiaparabrisas
y lavaparabrisas de la luneta
trasera ...................................... 263
Interruptor del motor (interruptor de arranque) .......... 232
Interruptor para hablar
*
Interruptor VSC OFF ................... 345
Interruptores de control a distancia del equipo de sonido
*
Interruptores de control del instrumento ............................... 114
Interruptores de la calefacción de los asientos.......................... 373
Interruptores de las luces ............ 249
Interruptores de los espejos retrovisores exteriores .............. 198
Interruptores del techo solar........ 204
Interruptores del teléfono
*
LDA (advertencia de cambio
involuntario de carril con
control de la dirección) ............. 297
Memoria de la posición de conducción ............................... 189
Interruptor de arranque .................. 232
Interruptor de bloqueo de las
ventanillas..................................... 201
Interruptor de encendido
(interruptor de arranque) ............. 232
Interruptor del motor
(interruptor de arranque) ............. 232
Interruptor para hablar
*
Interruptores del teléfono*
Lavado y encerado ..........................406
Lavaparabrisas ................................260 Calefactores de las boquillas .......261
Inspección ....................................428
Inspección y preparación para
el invierno ..................................353
Interruptor .....................................260
Lavafaros......................................261
LDA (advertencia de cambio
involuntario de carril con control
de la dirección) ..............................293Mensajes de advertencia ................500, 503, 505
Limpiaparabrisas .............................260 Limpiaparabrisas con sensor de
lluvia ..........................................260
Limpiaparabrisas de la luneta
trasera ............................................263
Limpieza ...................................406, 410
Cinturones de seguridad ..............411
Espejo antilluvia ...........................407
Exterior .........................................406
Interior ..........................................410
Ruedas con llantas de aluminio ...407
Sensor del radar ...................336, 507
Líquido Frenos ..........................................576
Lavaparabrisas .............................428
Transmisión híbrida ......................575
Llave de control remoto inalámbrico ....................................124
Bloqueo/desbloqueo.....................124
Cambio de la pila..........................459
Llave electrónica..............................124 Cambio de la pila..........................459
Función de ahorro de energía ......164
Si la llave electrónica no funciona
correctamente............................551
L

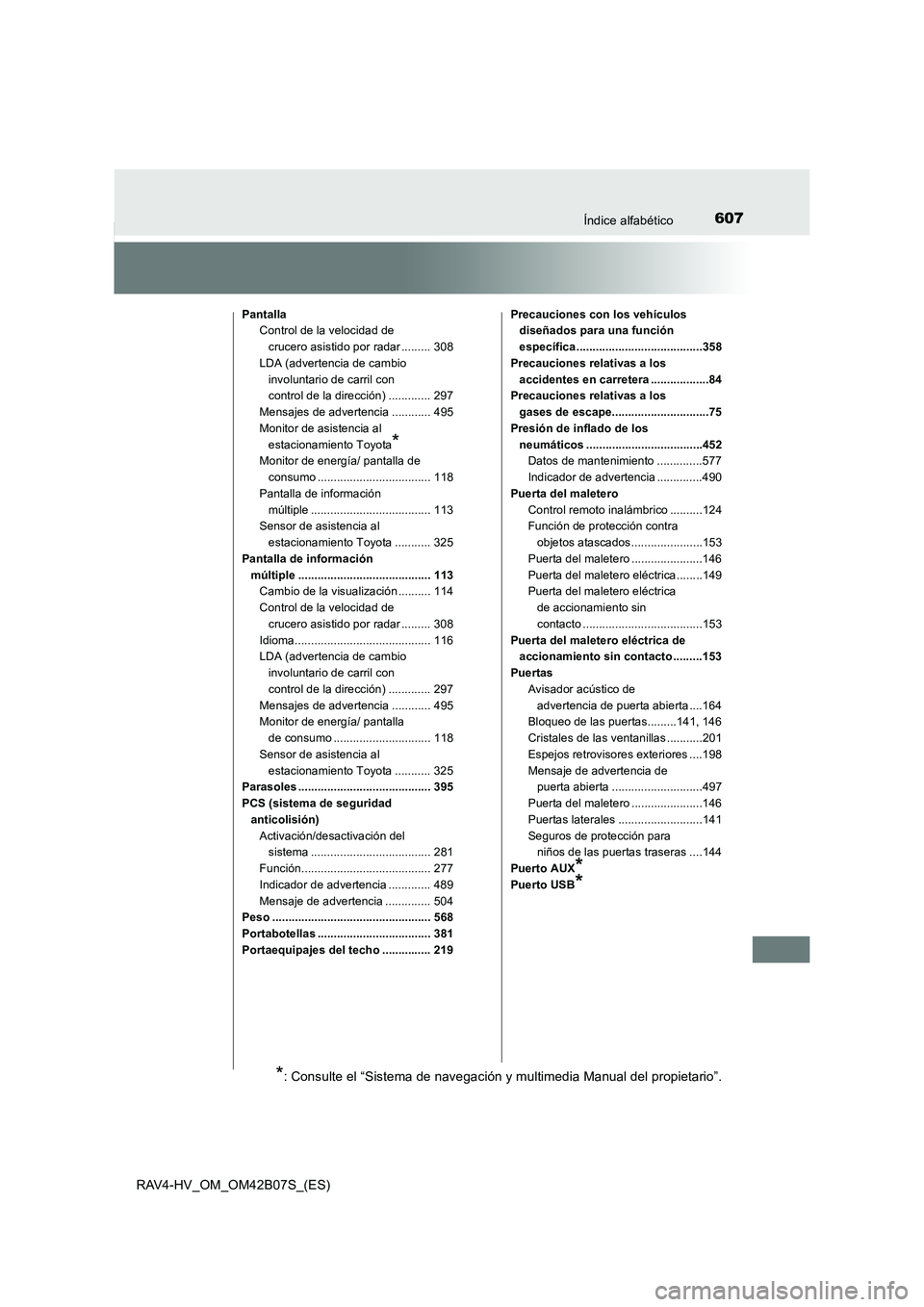

607Índice alfabético
RAV4-HV_OM_OM42B07S_(ES)
PantallaControl de la velocidad de
crucero asistido por radar ......... 308
LDA (advertencia de cambio
involuntario de carril con
control de la dirección) ............. 297
Mensajes de advertencia ............ 495
Monitor de asistencia al estacionamiento Toyota
*
Monitor de energía/ pantalla de consumo ................................... 118
Pantalla de información
múltiple ..................................... 113
Sensor de asistencia al
estacionamiento Toyota ........... 325
Pantalla de información
múltiple ......................................... 113Cambio de la visualización .......... 114
Control de la velocidad de crucero asistido por radar ......... 308
Idioma.......................................... 116
LDA (advertencia de cambio involuntario de carril con
control de la dirección) ............. 297
Mensajes de advertencia ............ 495
Monitor de energía/ pantalla de consumo .............................. 118
Sensor de asistencia al
estacionamiento Toyota ........... 325
Parasoles ......................................... 395
PCS (sistema de seguridad anticolisión)
Activación/desactivación del sistema ..................................... 281
Función........................................ 277
Indicador de advertencia ............. 489
Mensaje de advertencia .............. 504
Peso ................................................. 568
Portabotellas ................................... 381
Portaequipajes del techo ............... 219 Precauciones con los vehículos
diseñados para una función
específica .......................................358
Precauciones relativas a los
accidentes en carretera ..................84
Precauciones relativas a los
gases de escape..............................75
Presión de inflado de los
neumáticos ....................................452Datos de mantenimiento ..............577
Indicador de advertencia ..............490
Puerta del maletero
Control remoto inalámbrico ..........124
Función de protección contra objetos atascados ......................153
Puerta del maletero ......................146
Puerta del maletero eléctrica........149
Puerta del maletero eléctrica
de accionamiento sin
contacto .....................................153
Puerta del maletero eléctrica de accionamiento sin contacto .........153
Puertas Avisador acústico de
advertencia de puerta abierta ....164
Bloqueo de las puertas.........141, 146
Cristales de las ventanillas ...........201
Espejos retrovisores exteriores ....198
Mensaje de advertencia de puerta abierta ............................497
Puerta del maletero ......................146
Puertas laterales ..........................141
Seguros de protección para niños de las puertas traseras ....144
Puerto AUX
*
Puerto USB*
*: Consulte el “Sistema de navegación y multimedia Manual del propietario”.
