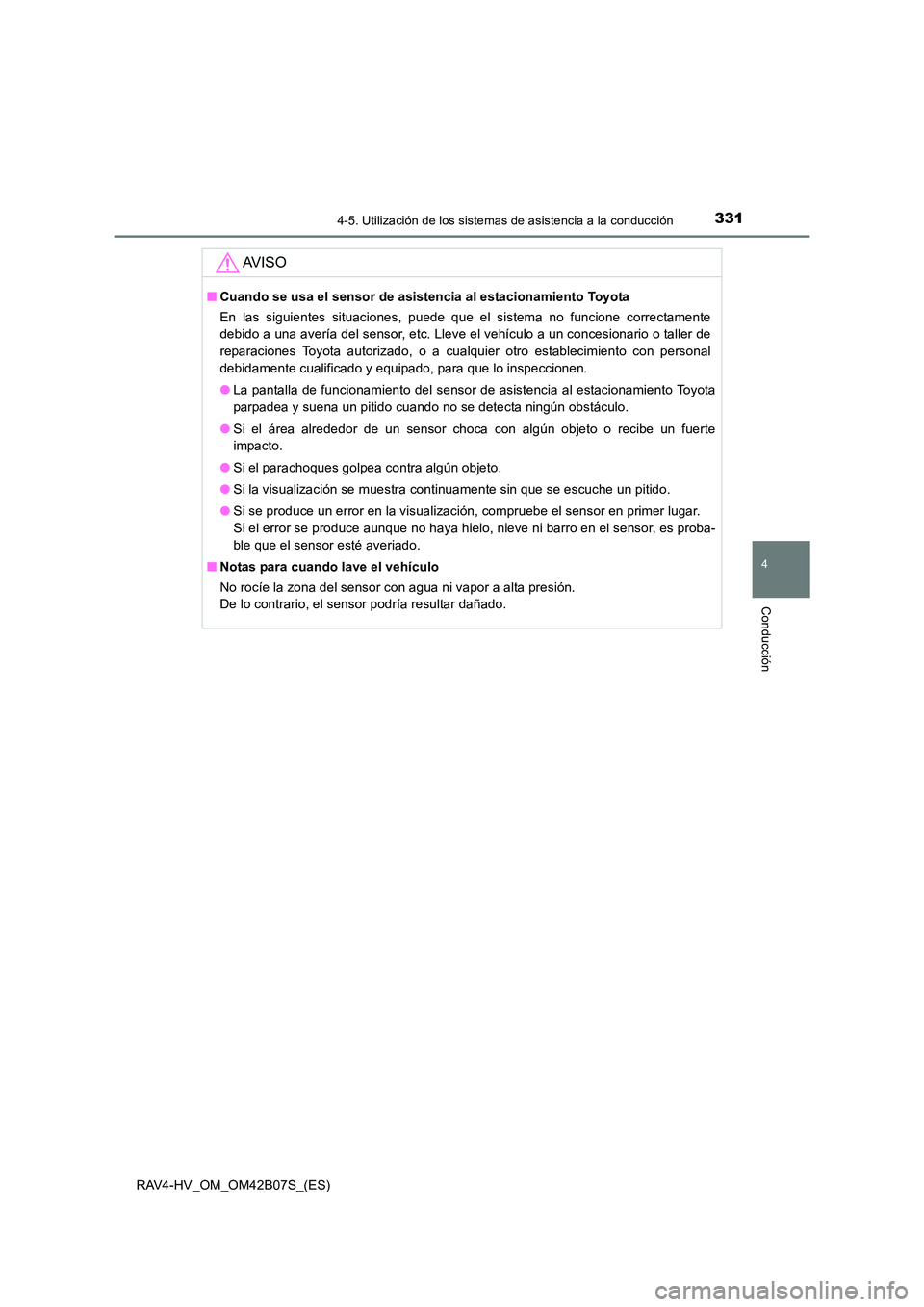

■Cuando se usa el sensor de asistencia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente
debido a una avería del sensor, etc. Lleve el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que lo inspeccionen.
●La pantalla de funcionamiento del sensor de asistencia al estacionamiento Toyota
parpadea y suena un pitido cuando no se detecta ningún obstáculo.
● Si el área alrededor de un sensor choca con algún objeto o recibe un fuerte
impacto.
● Si el parachoques golpea contra algún objeto.
● Si la visualización se muestra continuamente sin que se escuche un pitido.
● Si se produce un error en la visualización, compruebe el sensor en primer lugar.
Si el error se produce aunque no haya hielo, nieve ni barro en el sensor, es proba-
ble que el sensor esté averiado.
■ Notas para cuando lave el vehículo
No rocíe la zona del sensor con agua ni vapor a alta presión.
De lo contrario, el sensor podría resultar dañado.

3324-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)

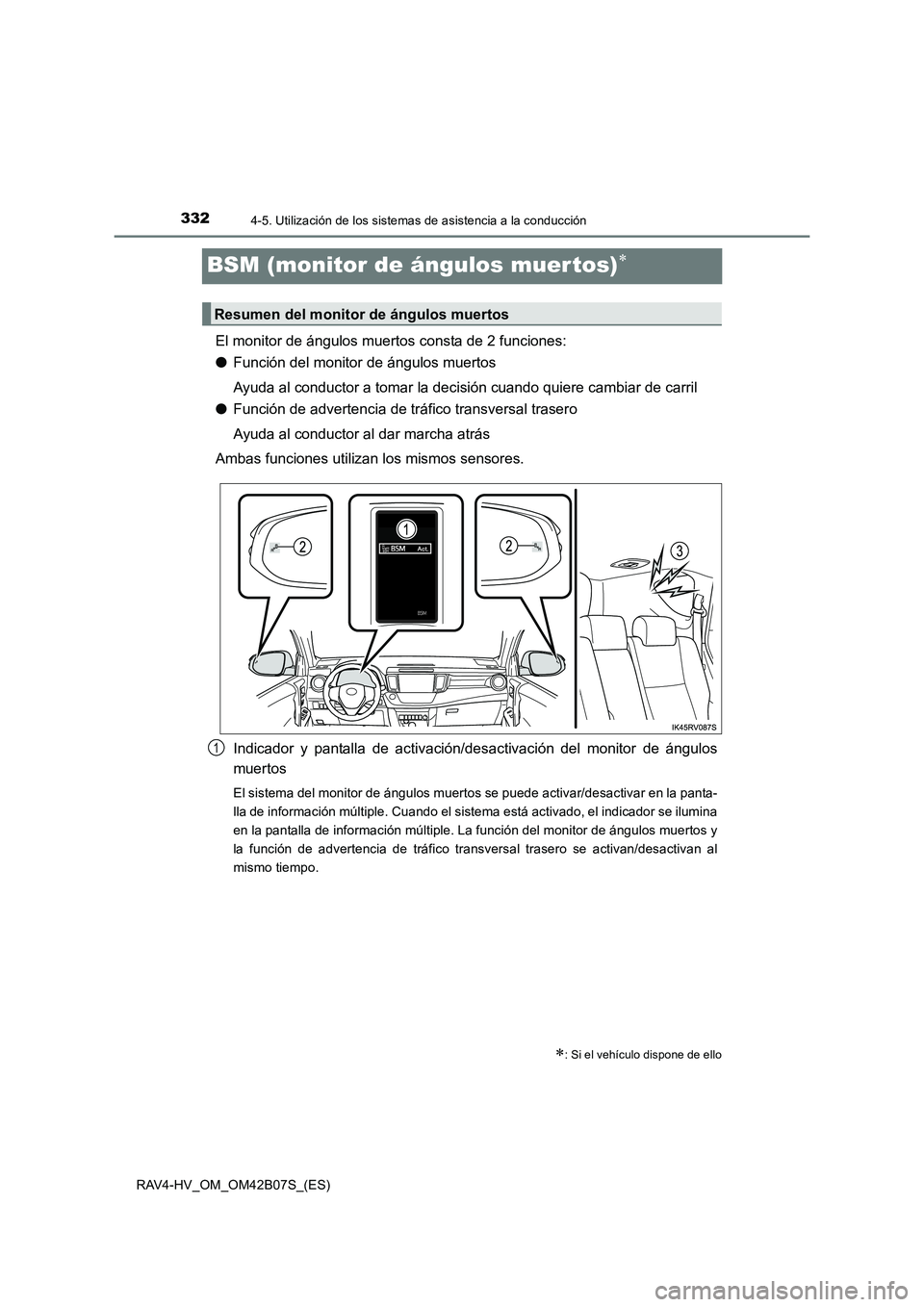

BSM (monitor de ángulos muer tos)∗
El monitor de ángulos muertos consta de 2 funciones:
●Función del monitor de ángulos muertos
Ayuda al conductor a tomar la decisión cuando quiere cambiar de carril
● Función de advertencia de tráfico transversal trasero
Ayuda al conductor al dar marcha atrás
Ambas funciones utilizan los mismos sensores.
Indicador y pantalla de activación/ desactivación del monitor de ángulos
muertos
El sistema del monitor de ángulos muertos se puede activar/desactivar en la panta-
lla de información múltiple. Cuando el sistema está activado, el indicador se ilumina
en la pantalla de información múltiple. La función del monitor de ángulos muertos y
la función de advertencia de tráfico transversal trasero se activan/desactivan al
mismo tiempo.
∗: Si el vehículo dispone de ello
Resumen del monitor de ángulos muertos
1

3334-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)

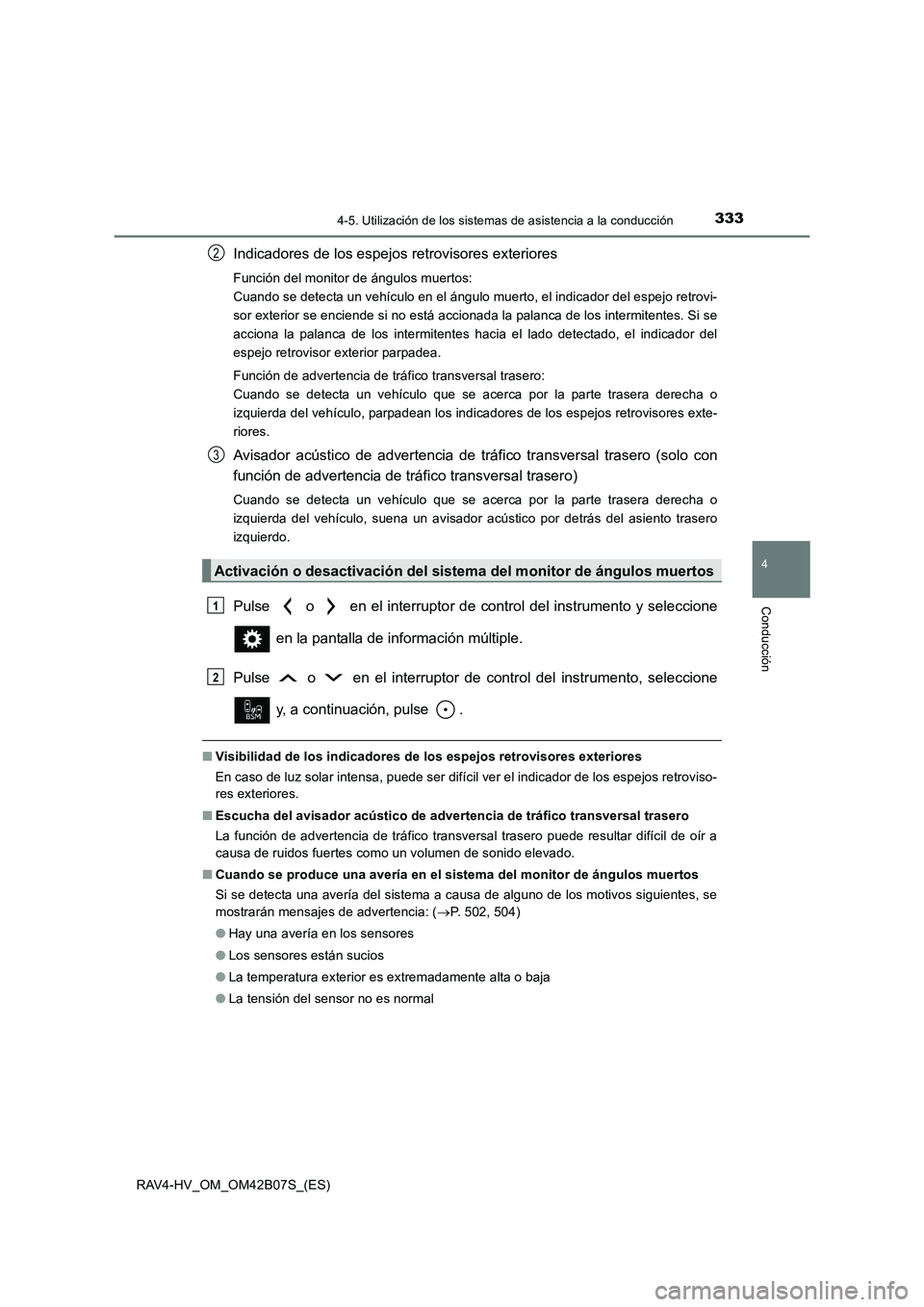

Indicadores de los espejos retrovisores exteriores
Función del monitor de ángulos muertos:
Cuando se detecta un vehículo en el ángulo muerto, el indicador del espejo retrovi-
sor exterior se enciende si no está accionada la palanca de los intermitentes. Si se
acciona la palanca de los intermitentes hacia el lado detectado, el indicador del
espejo retrovisor exterior parpadea.
Función de advertencia de tráfico transversal trasero:
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, parpadean los indicadores de los espejos retrovisores exte-
riores.
Avisador acústico de advertencia de tráfico transversal trasero (solo con
función de advertencia de tráfico transversal trasero)
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, suena un avisador acústico por detrás del asiento trasero
izquierdo.
Pulse o en el interruptor de control del instrumento y seleccione
en la pantalla de información múltiple.
Pulse o en el interruptor de control del instrumento, seleccione y, a continuación, pulse .
■Visibilidad de los indicadores de los espejos retrovisores exteriores
En caso de luz solar intensa, puede ser difícil ver el indicador de los espejos retroviso-
res exteriores.
■ Escucha del avisador acústico de advertencia de tráfico transversal trasero
La función de advertencia de tráfico transversal trasero puede resultar difícil de oír a
causa de ruidos fuertes como un volumen de sonido elevado.
■ Cuando se produce una avería en el sistema del monitor de ángulos muertos
Si se detecta una avería del sistema a causa de alguno de los motivos siguientes, se
mostrarán mensajes de advertencia: ( →P. 502, 504)
● Hay una avería en los sensores
● Los sensores están sucios
● La temperatura exterior es extremadamente alta o baja
● La tensión del sensor no es normal
Activación o desactivación del sistema del monitor de ángulos muertos
2
3
1
2

3364-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)
XPara vehículos vendidos en Ucrania

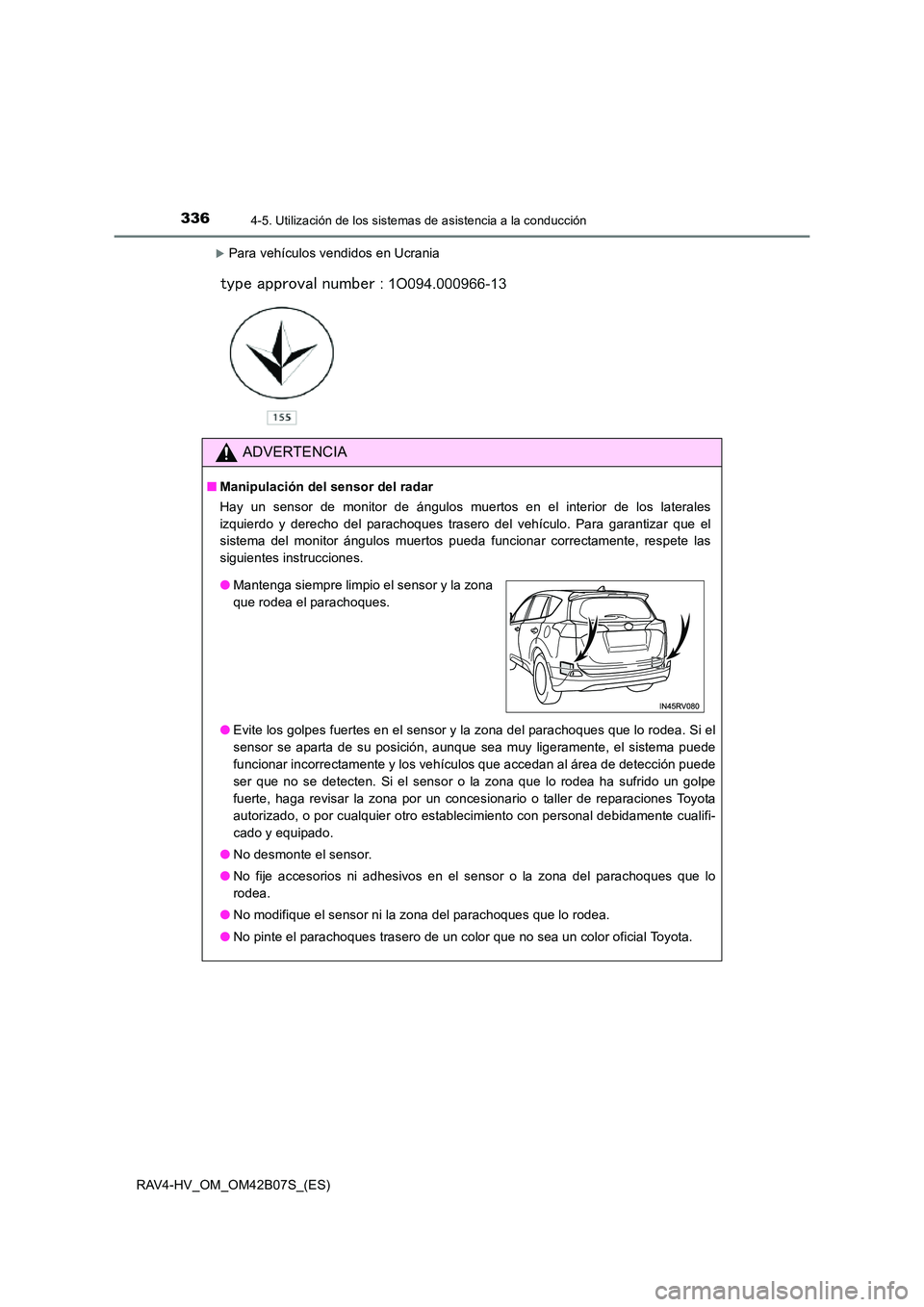

ADVERTENCIA
■Manipulación del sensor del radar
Hay un sensor de monitor de ángulos muertos en el interior de los laterales
izquierdo y derecho del parachoques trasero del vehículo. Para garantizar que el
sistema del monitor ángulos muertos pueda funcionar correctamente, respete las
siguientes instrucciones.
●Evite los golpes fuertes en el sensor y la zona del parachoques que lo rodea. Si el
sensor se aparta de su posición, aunque sea muy ligeramente, el sistema puede
funcionar incorrectamente y los vehículos que accedan al área de detección puede
ser que no se detecten. Si el sensor o la zona que lo rodea ha sufrido un golpe
fuerte, haga revisar la zona por un concesionario o taller de reparaciones Toyota
autorizado, o por cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado.
● No desmonte el sensor.
● No fije accesorios ni adhesivos en el sensor o la zona del parachoques que lo
rodea.
● No modifique el sensor ni la zona del parachoques que lo rodea.
● No pinte el parachoques trasero de un color que no sea un color oficial Toyota.
●Mantenga siempre limpio el sensor y la zona
que rodea el parachoques.

3374-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42B07S_(ES)

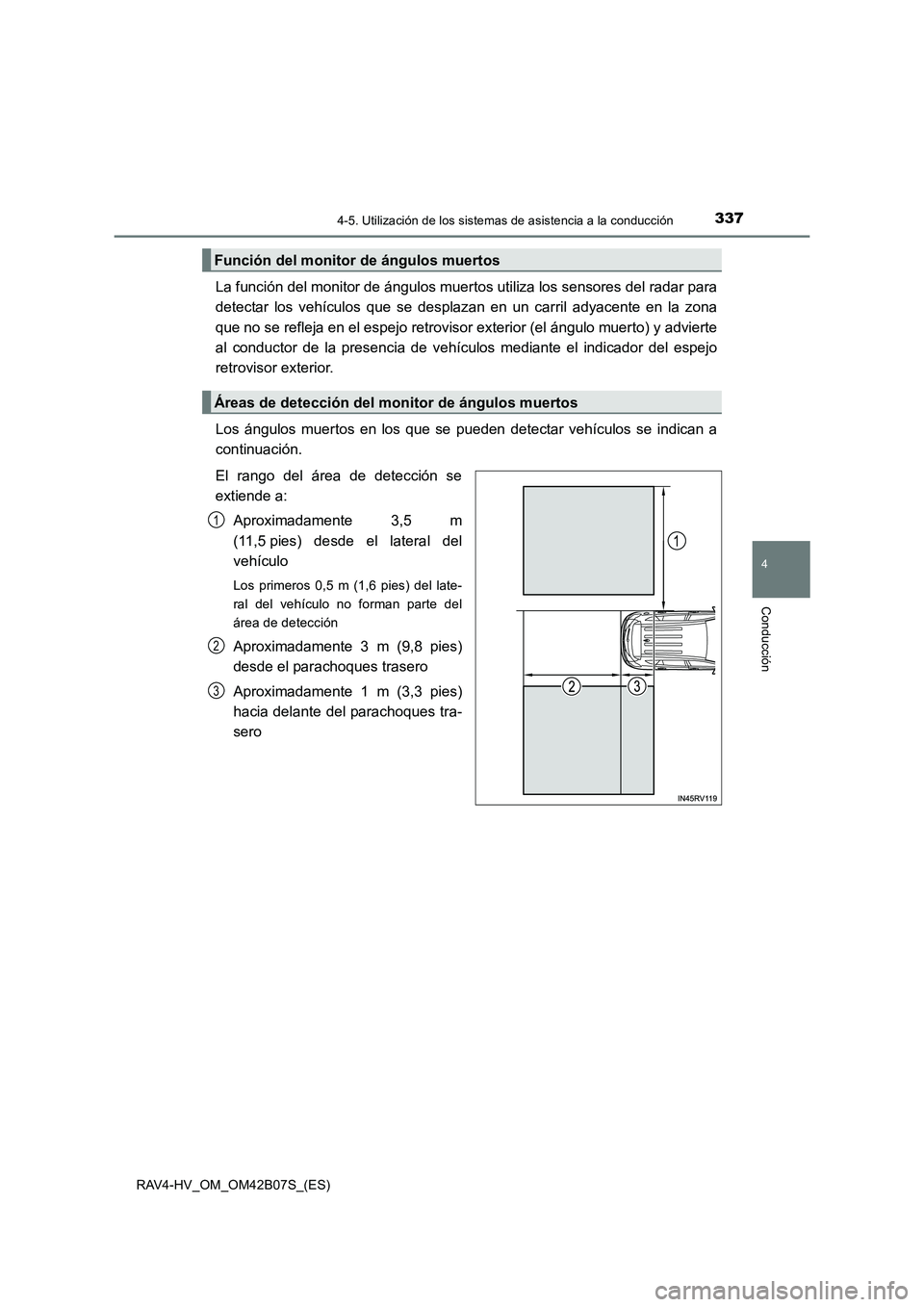

La función del monitor de ángulos muertos utiliza los sensores del radar para
detectar los vehículos que se desplazan en un carril adyacente en la zona
que no se refleja en el espejo retrovisor exterior (el ángulo muerto) y advierte
al conductor de la presencia de vehículos mediante el indicador del espejo
retrovisor exterior.
Los ángulos muertos en los que se pueden detectar vehículos se indican a
continuación.
El rango del área de detección se
extiende a:
Aproximadamente 3,5 m
(11,5 pies) desde el lateral del
vehículo
Los primeros 0,5 m (1,6 pies) del late-
ral del vehículo no forman parte del
área de detección
Aproximadamente 3 m (9,8 pies)
desde el parachoques trasero
Aproximadamente 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Función del monitor de ángulos muertos
Áreas de detección del monitor de ángulos muertos
1
2
3

3404-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)

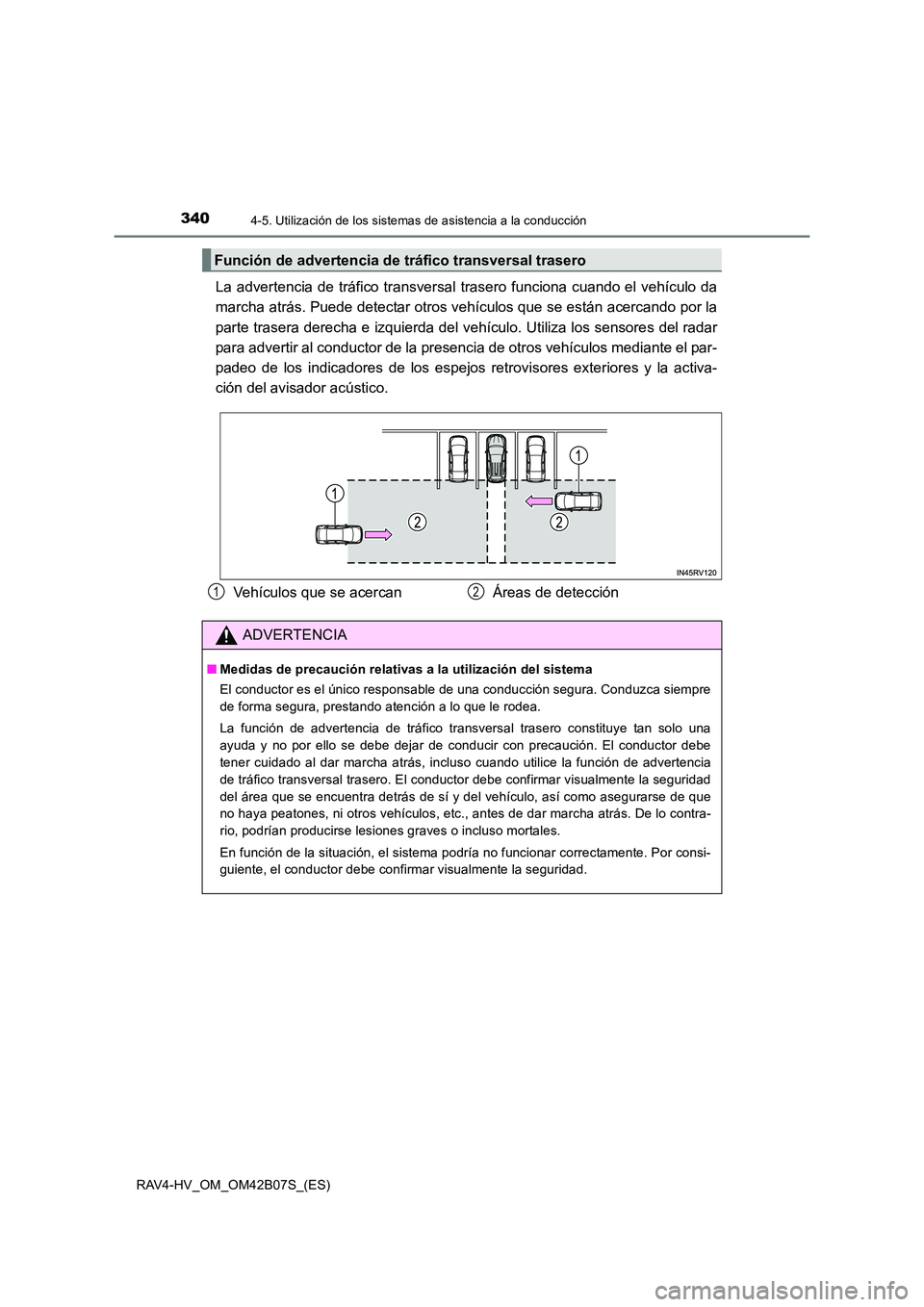

La advertencia de tráfico transversal tr asero funciona cuando el vehículo da
marcha atrás. Puede detectar otros vehículos que se están acercando por la
parte trasera derecha e izquierda del vehículo. Utiliza los sensores del radar
para advertir al conductor de la presencia de otros vehículos mediante el par-
padeo de los indicadores de los espejos retrovisores exteriores y la activa-
ción del avisador acústico.
Función de advertencia de tráfico transversal trasero
Vehículos que se acercan Áreas de detección12
ADVERTENCIA
■ Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
La función de advertencia de tráfico transversal trasero constituye tan solo una
ayuda y no por ello se debe dejar de conducir con precaución. El conductor debe
tener cuidado al dar marcha atrás, incluso cuando utilice la función de advertencia
de tráfico transversal trasero. El conductor debe confirmar visualmente la seguridad
del área que se encuentra detrás de sí y del vehículo, así como asegurarse de que
no haya peatones, ni otros vehículos, etc., antes de dar marcha atrás. De lo contra-
rio, podrían producirse lesiones graves o incluso mortales.
En función de la situación, el sistema podría no funcionar correctamente. Por consi-
guiente, el conductor debe confirmar visualmente la seguridad.

3424-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42B07S_(ES)■

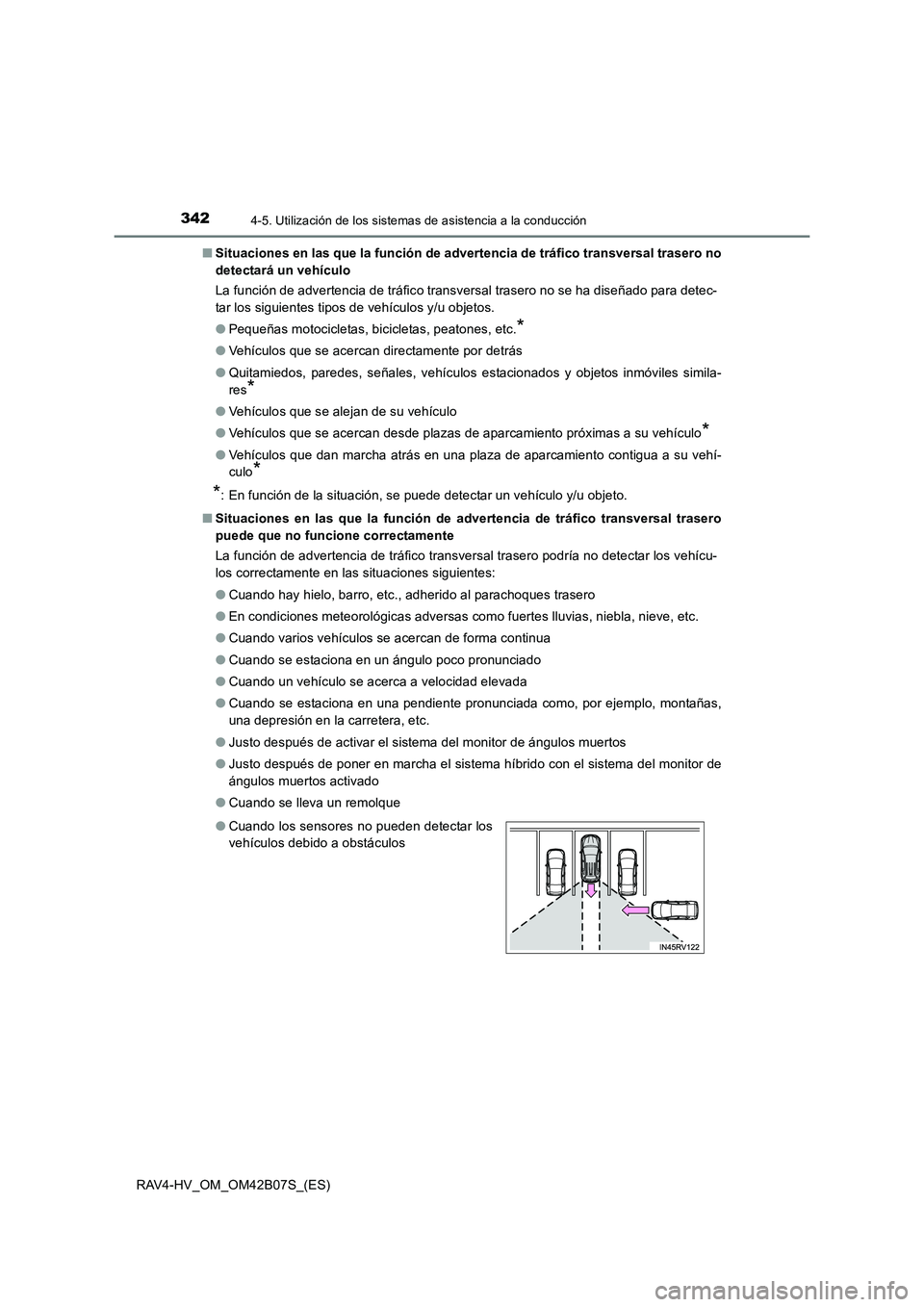

Situaciones en las que la función de advertencia de tráfico transversal trasero no
detectará un vehículo
La función de advertencia de tráfico transversal trasero no se ha diseñado para detec-
tar los siguientes tipos de vehículos y/u objetos.
●Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que se acercan directamente por detrás
● Quitamiedos, paredes, señales, vehículos estacionados y objetos inmóviles simila-
res
*
●Vehículos que se alejan de su vehículo
● Vehículos que se acercan desde plazas de aparcamiento próximas a su vehículo
*
●Vehículos que dan marcha atrás en una plaza de aparcamiento contigua a su vehí-
culo
*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
■ Situaciones en las que la función de advertencia de tráfico transversal trasero
puede que no funcione correctamente
La función de advertencia de tráfico transversal trasero podría no detectar los vehícu-
los correctamente en las situaciones siguientes:
●Cuando hay hielo, barro, etc., adherido al parachoques trasero
● En condiciones meteorológicas adversas como fuertes lluvias, niebla, nieve, etc.
● Cuando varios vehículos se acercan de forma continua
● Cuando se estaciona en un ángulo poco pronunciado
● Cuando un vehículo se acerca a velocidad elevada
● Cuando se estaciona en una pendiente pronunciada como, por ejemplo, montañas,
una depresión en la carretera, etc.
● Justo después de activar el sistema del monitor de ángulos muertos
● Justo después de poner en marcha el sistema híbrido con el sistema del monitor de
ángulos muertos activado
● Cuando se lleva un remolque
● Cuando los sensores no pueden detectar los
vehículos debido a obstáculos

4086-1. Mantenimiento y cuidados
RAV4-HV_OM_OM42B07S_(ES)
ADVERTENCIA

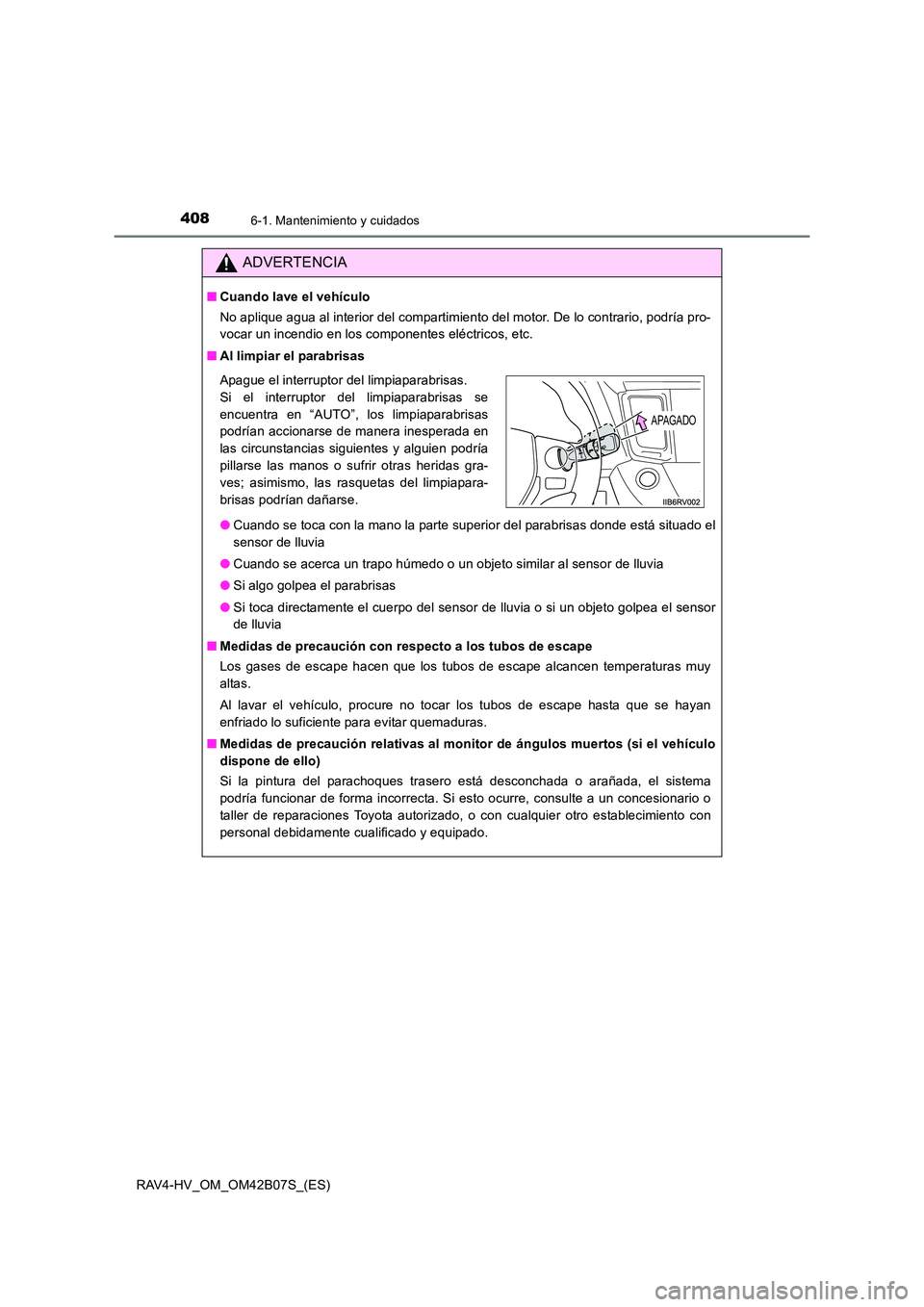

■Cuando lave el vehículo
No aplique agua al interior del compartimiento del motor. De lo contrario, podría pro-
vocar un incendio en los componentes eléctricos, etc.
■ Al limpiar el parabrisas
●Cuando se toca con la mano la parte superior del parabrisas donde está situado el
sensor de lluvia
● Cuando se acerca un trapo húmedo o un objeto similar al sensor de lluvia
● Si algo golpea el parabrisas
● Si toca directamente el cuerpo del sensor de lluvia o si un objeto golpea el sensor
de lluvia
■ Medidas de precaución con respecto a los tubos de escape
Los gases de escape hacen que los tubos de escape alcancen temperaturas muy
altas.
Al lavar el vehículo, procure no tocar los tubos de escape hasta que se hayan
enfriado lo suficiente para evitar quemaduras.
■ Medidas de precaución relativas al moni tor de ángulos muertos (si el vehículo
dispone de ello)
Si la pintura del parachoques trasero está desconchada o arañada, el sistema
podría funcionar de forma incorrecta. Si esto ocurre, consulte a un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado.
Apague el interruptor del limpiaparabrisas.
Si el interruptor del limpiaparabrisas se
encuentra en “AUTO”, los limpiaparabrisas
podrían accionarse de manera inesperada en
las circunstancias siguientes y alguien podría
pillarse las manos o sufrir otras heridas gra-
ves; asimismo, las rasquetas del limpiapara-
brisas podrían dañarse.
APAGADO
