2017 TOYOTA PRIUS Manual del propietario (in Spanish)

5856-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)
6
Mantenimiento y cuidados

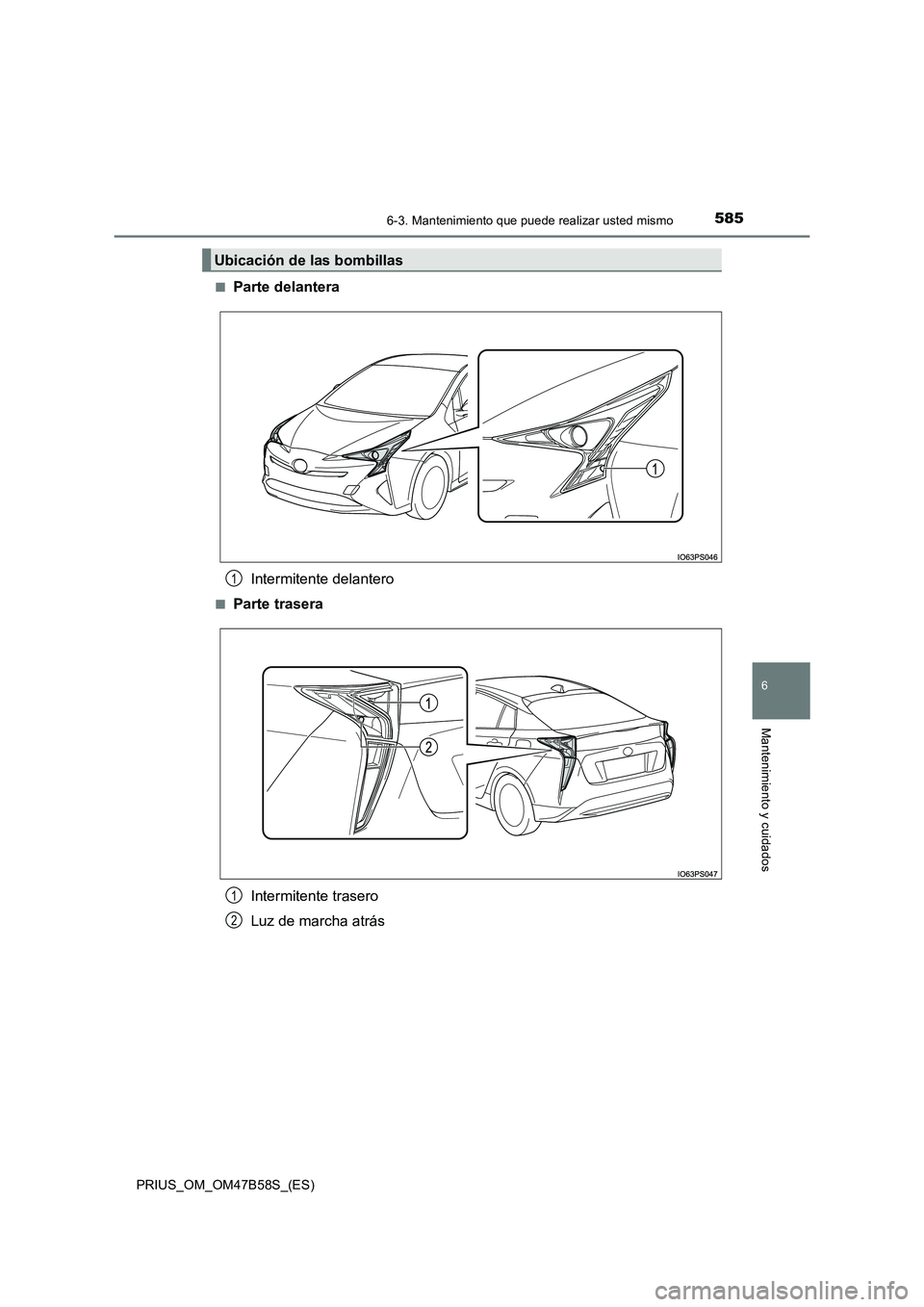

■Parte delanteraIntermitente delantero
■Parte traseraIntermitente trasero
Luz de marcha atrás
Ubicación de las bombillas
1
1
2

5866-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)■
Intermitentes delanteros
Solo para el lado derecho:
Con un destornillador, presione
hacia abajo en la parte central
del clip para extraerlo. Después
de retirar el clip, deslice el tubo
de entrada del depósito del
líquido lavaparabrisas hacia la
derecha.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para colocar la bombilla, siga los pasos y en orden inverso.
Solo para el lado derecho: Colo-
que el tubo de entrada del depó-
sito del líquido lavaparabrisas y
el clip siguiendo el orden
inverso a lo indicado en .
Cambio de las bombillas
1
2
3
432
5
1

5876-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)
6
Mantenimiento y cuidados

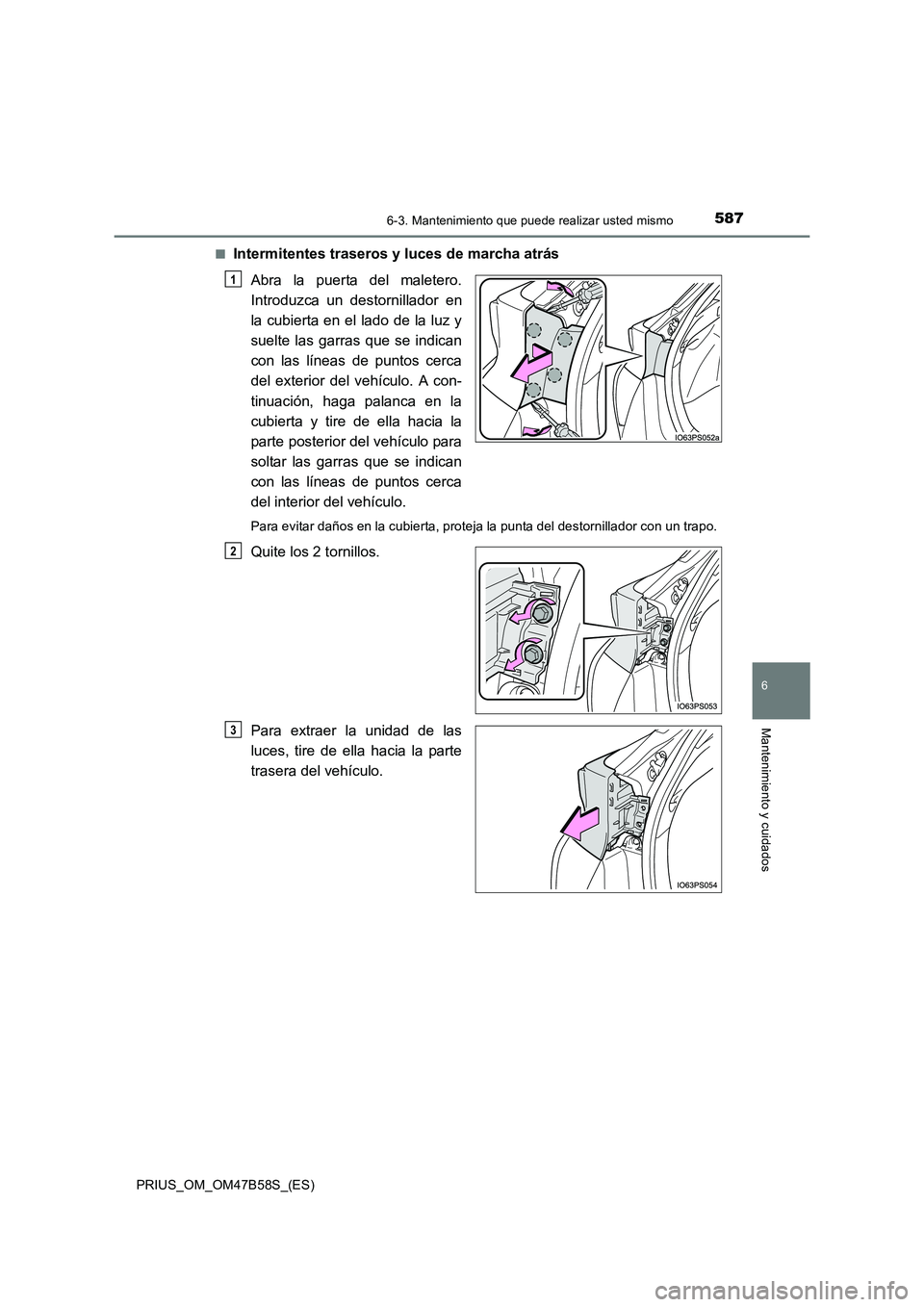

■Intermitentes traseros y luces de marcha atrásAbra la puerta del maletero.
Introduzca un destornillador en
la cubierta en el lado de la luz y
suelte las garras que se indican
con las líneas de puntos cerca
del exterior del vehículo. A con-
tinuación, haga palanca en la
cubierta y tire de ella hacia la
parte posterior del vehículo para
soltar las garras que se indican
con las líneas de puntos cerca
del interior del vehículo.
Para evitar daños en la cubierta, proteja la punta del destornillador con un trapo.
Quite los 2 tornillos.
Para extraer la unidad de las
luces, tire de ella hacia la parte
trasera del vehículo.
1
2
3

5886-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)

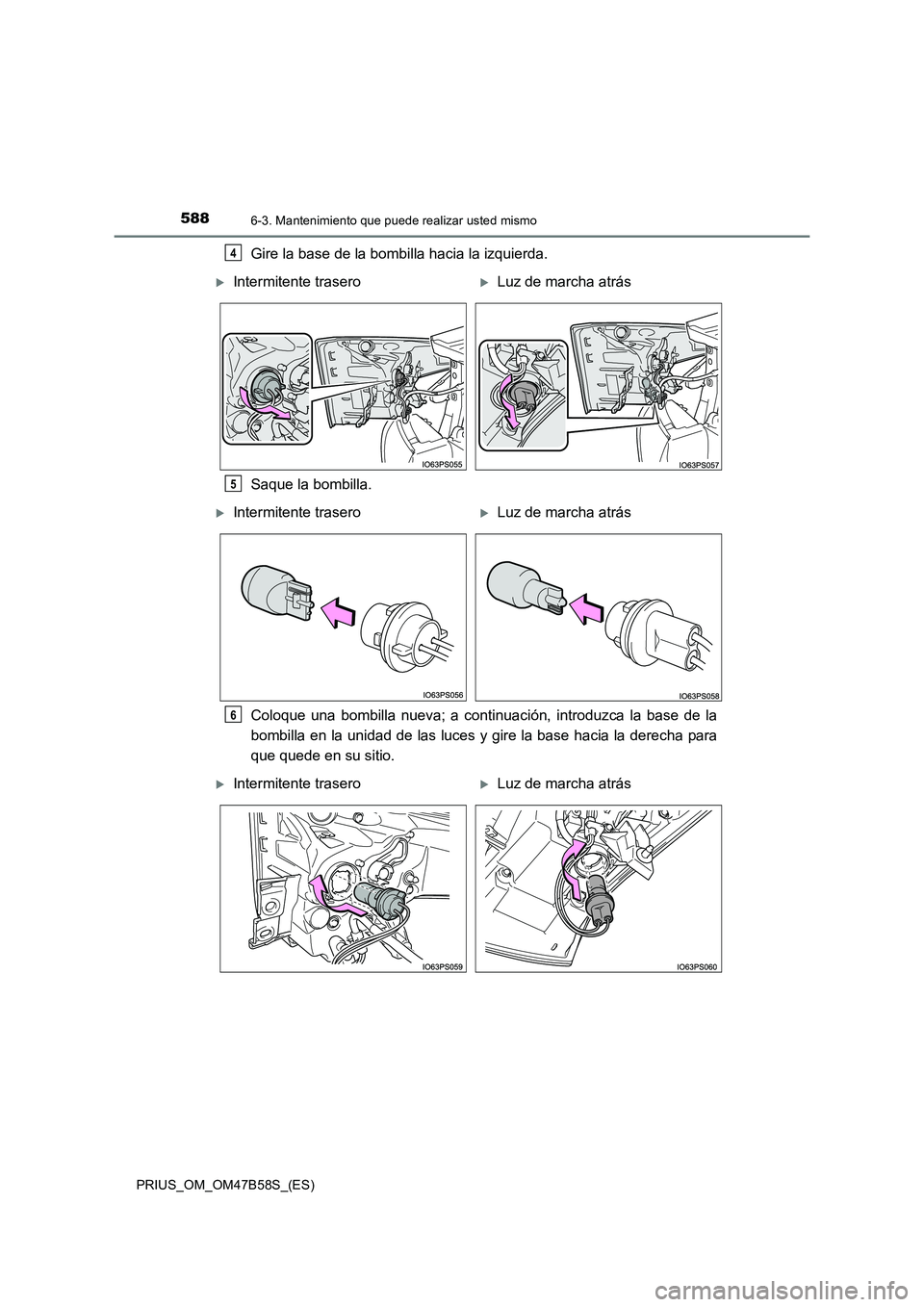

Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Coloque una bombilla nueva; a continuación, introduzca la base de la
bombilla en la unidad de las luces y gire la base hacia la derecha para
que quede en su sitio.4
XIntermitente traseroXLuz de marcha atrás
5
XIntermitente traseroXLuz de marcha atrás
6
XIntermitente traseroXLuz de marcha atrás

5896-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)
6
Mantenimiento y cuidados
Alinee las ranuras de la unidad
de las luces con las garras e
introduzca la unidad de las
luces en línea recta de modo
que sus 2 pasadores encajen en
los orificios. Asegúrese de que
la unidad de las luces ha que-
dado completamente fija.
Coloque los 2 tornillos.
Coloque la cubierta.7
8
9

5906-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)■
Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que
se indican a continuación, haga
que cambien la bombilla en un concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● Faros
● Luces de conducción diurna
● Luces de posición delanteras
● Luces antiniebla delanteras
● Intermitentes laterales
● Luces antiniebla traseras
● Luces traseras
● Luces de freno
● Tercera luz de freno
● Luces de la matrícula
■Luces de LED
A excepción de los intermitentes delanteros, los intermitentes traseros y las luces de
marcha atrás, el resto de las luces constan de varios LED. Si alguno de estos LED se
funde, lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado,
o a cualquier otro establecimiento con personal debidamente cualificado y equipado
para que cambien la luz en cuestión.
■ Condensación alojada en el interior de las lentes
La condensación que aparece temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Si observa alguna de las siguientes situaciones,
solicite más información a su concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equi-
pado:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros.
■ Al cambiar las bombillas
→P. 5 8 3

5916-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47B58S_(ES)
6
Mantenimiento y cuidados
ADVERTENCIA
■Cambio de las bombillas
●Asegúrese de detener el sistema híbrido y apagar las luces. No intente cambiar la
bombilla inmediatamente después de apagar las luces.
Es probable que las bombillas estén muy calientes y podría sufrir quemaduras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar man-
char la bombilla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna pieza o componente.
Corre el riesgo de sufrir lesiones graves o incluso mortales, provocadas por una
descarga eléctrica.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.
