2017 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4497-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

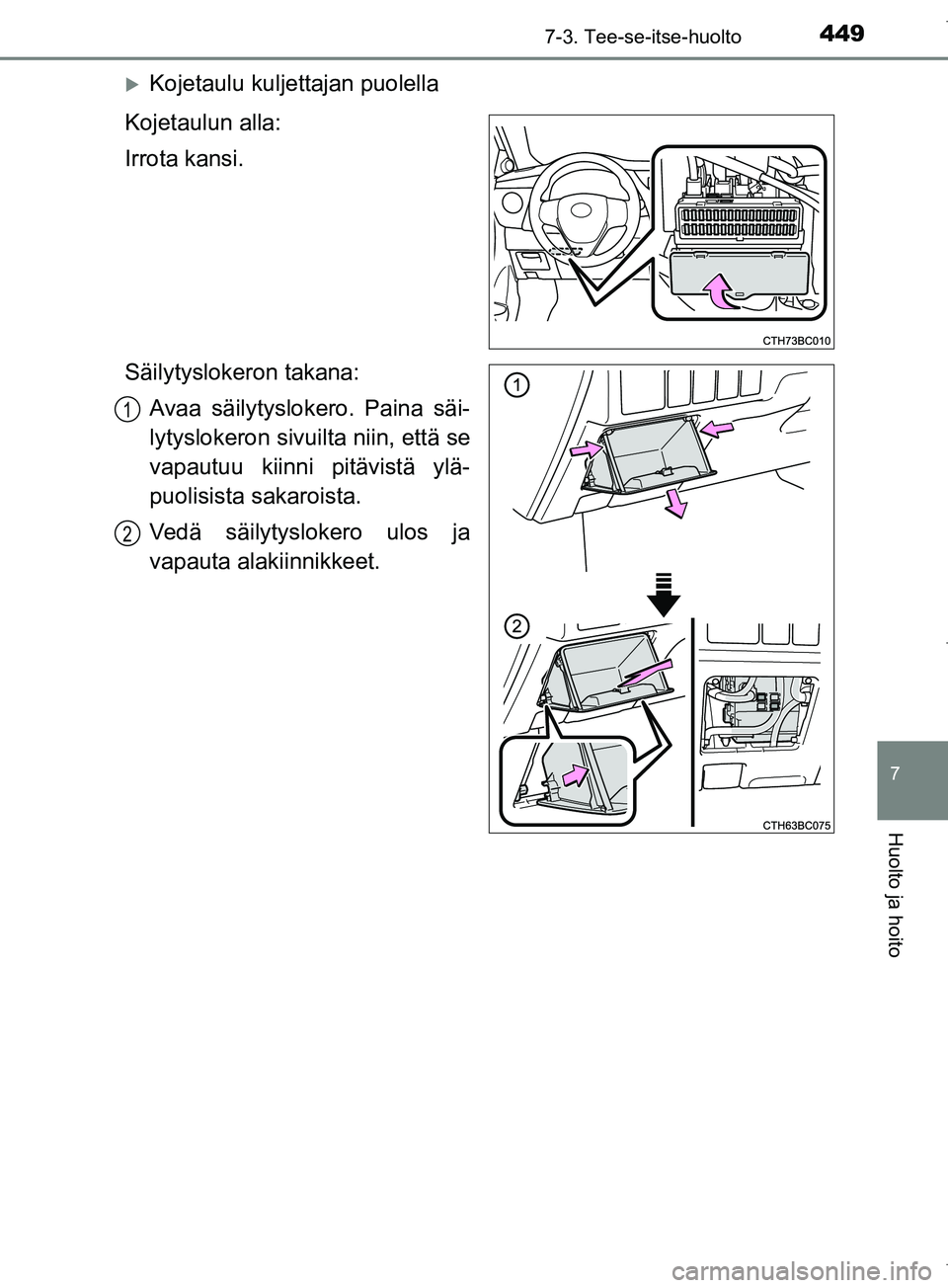

Kojetaulu kuljettajan puolella
Kojetaulun alla:
Irrota kansi.
Säilytyslokeron takana: Avaa säilytyslokero. Paina säi-
lytyslokeron sivu ilta niin, että se
vapautuu kiinni pitävistä ylä-
puolisista sakaroista.
Vedä säilytyslokero ulos ja
vapauta alakiinnikkeet.
1
2
OM12M02FI.book Page 449 Friday, January 27, 2017 1:25 PM

4507-3. Tee-se-itse-huolto
OM12M02FI

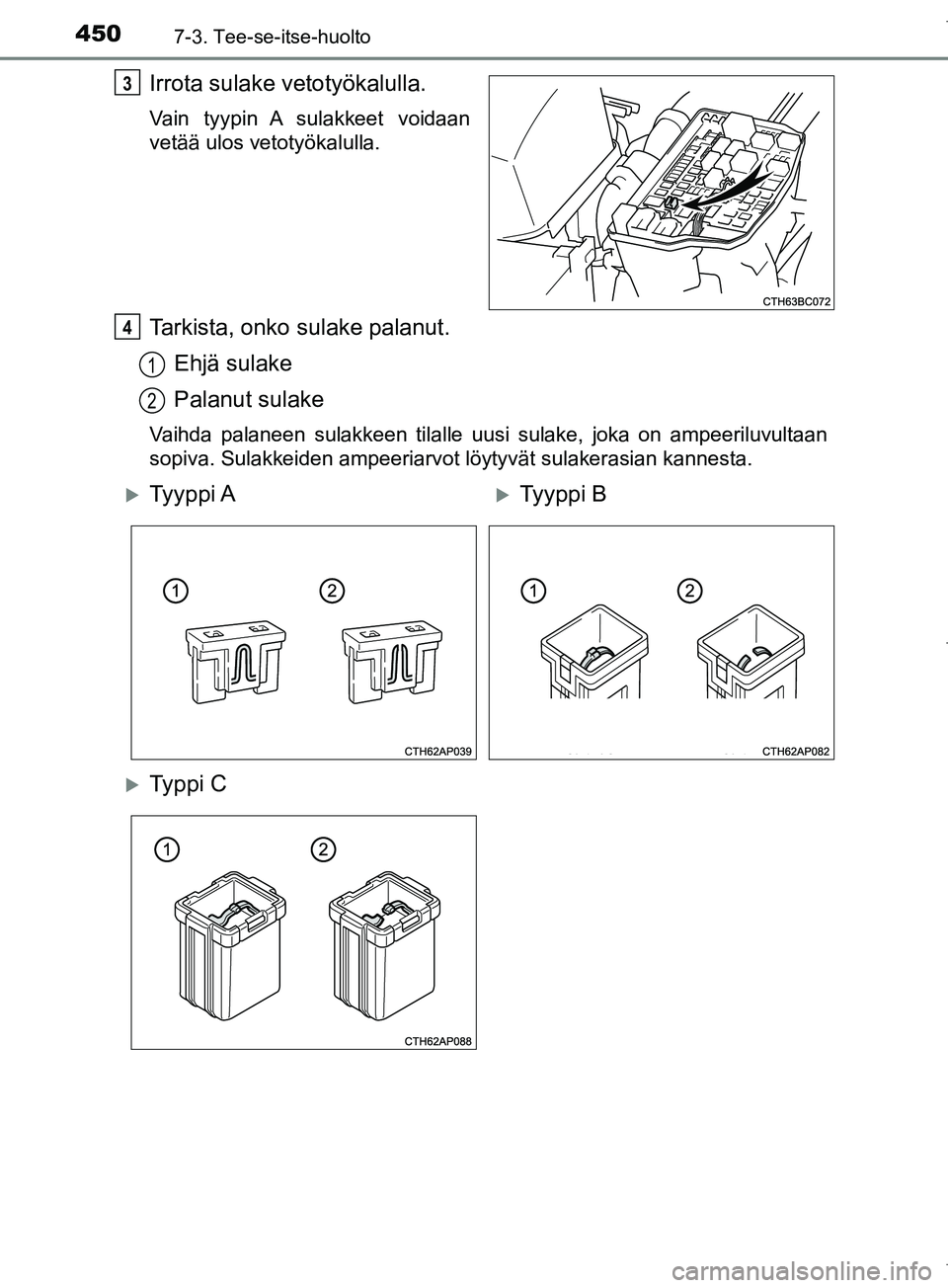

Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
3
4
1
2
Ty y p p i ATy y p p i B
Ty p p i C
OM12M02FI.book Page 450 Friday, January 27, 2017 1:25 PM

4517-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

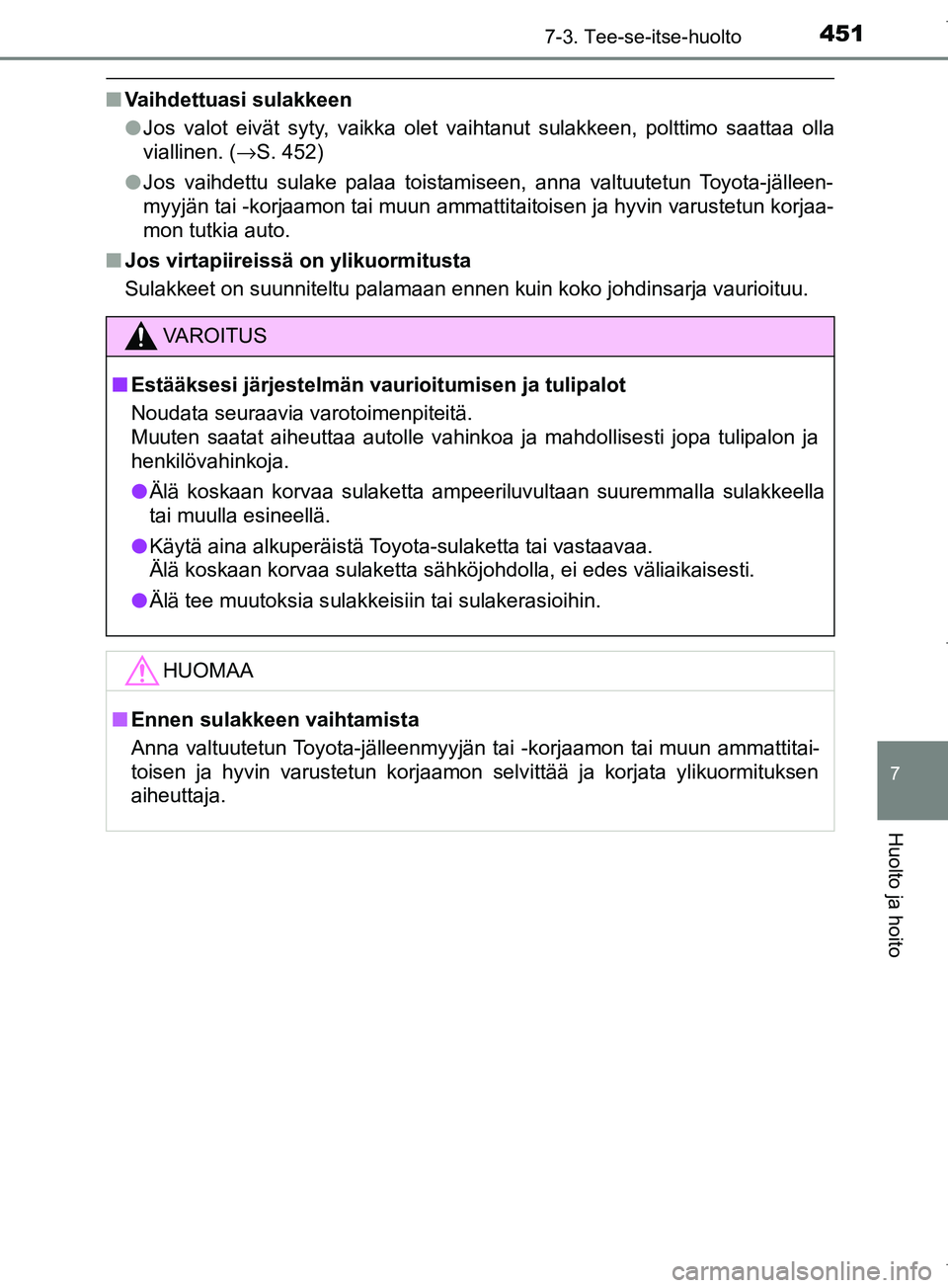

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 452)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
n Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12M02FI.book Page 451 Friday, January 27, 2017 1:25 PM

4527-3. Tee-se-itse-huolto
OM12M02FI
Tarkista vaihdettavan polttimon tehoarvo. (→S. 570)
nEdessä

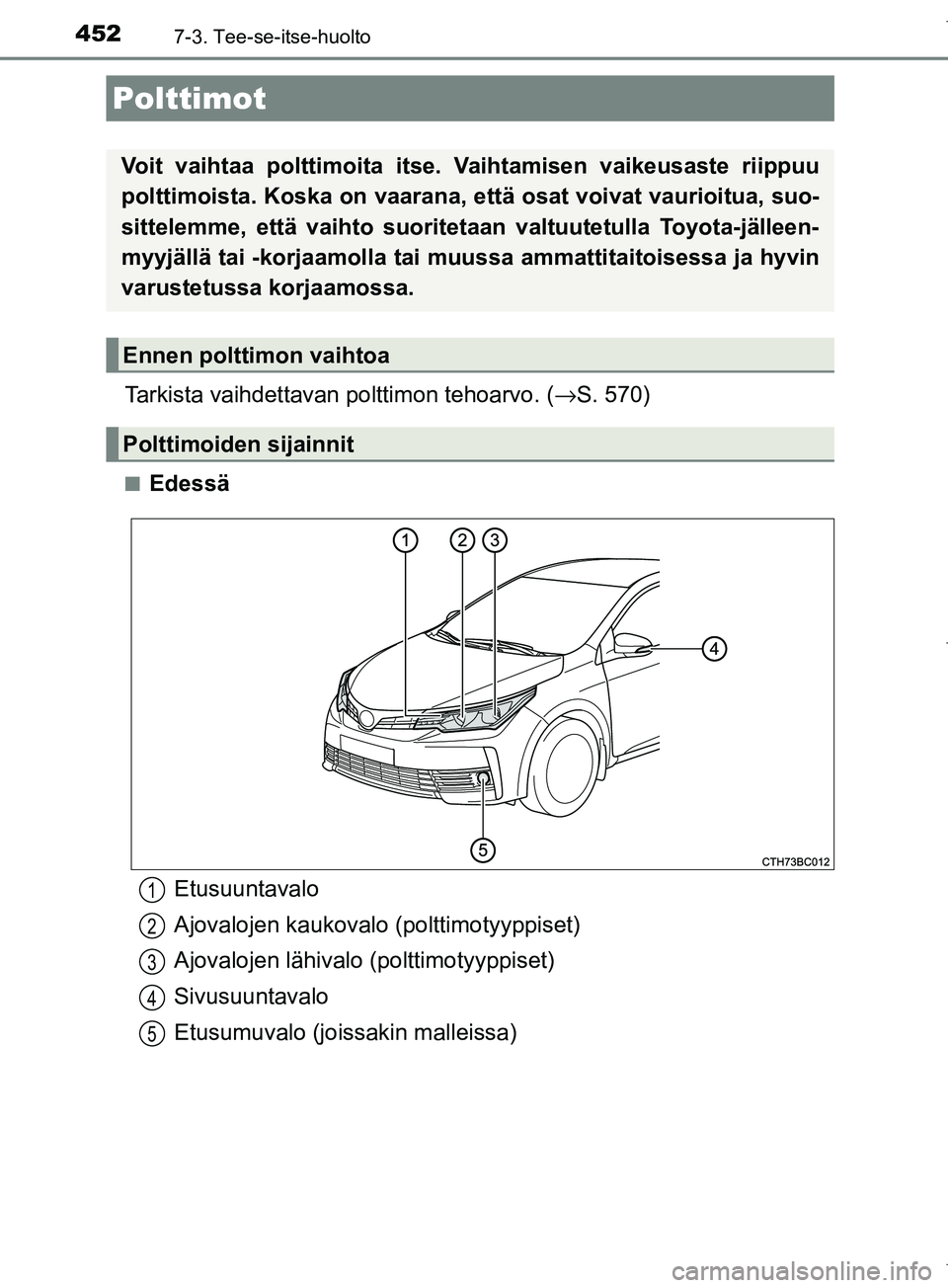

Polttimot
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaarana, että osat voivat vaurioitua, suo-
sittelemme, että vaihto suoritetaan valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusuuntavalo
Ajovalojen kaukovalo (polttimotyyppiset)
Ajovalojen lähivalo (polttimotyyppiset)
Sivusuuntavalo
Etusumuvalo (joissakin malleissa)1
2
3
4
5
OM12M02FI.book Page 452 Friday, January 27, 2017 1:25 PM

4537-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

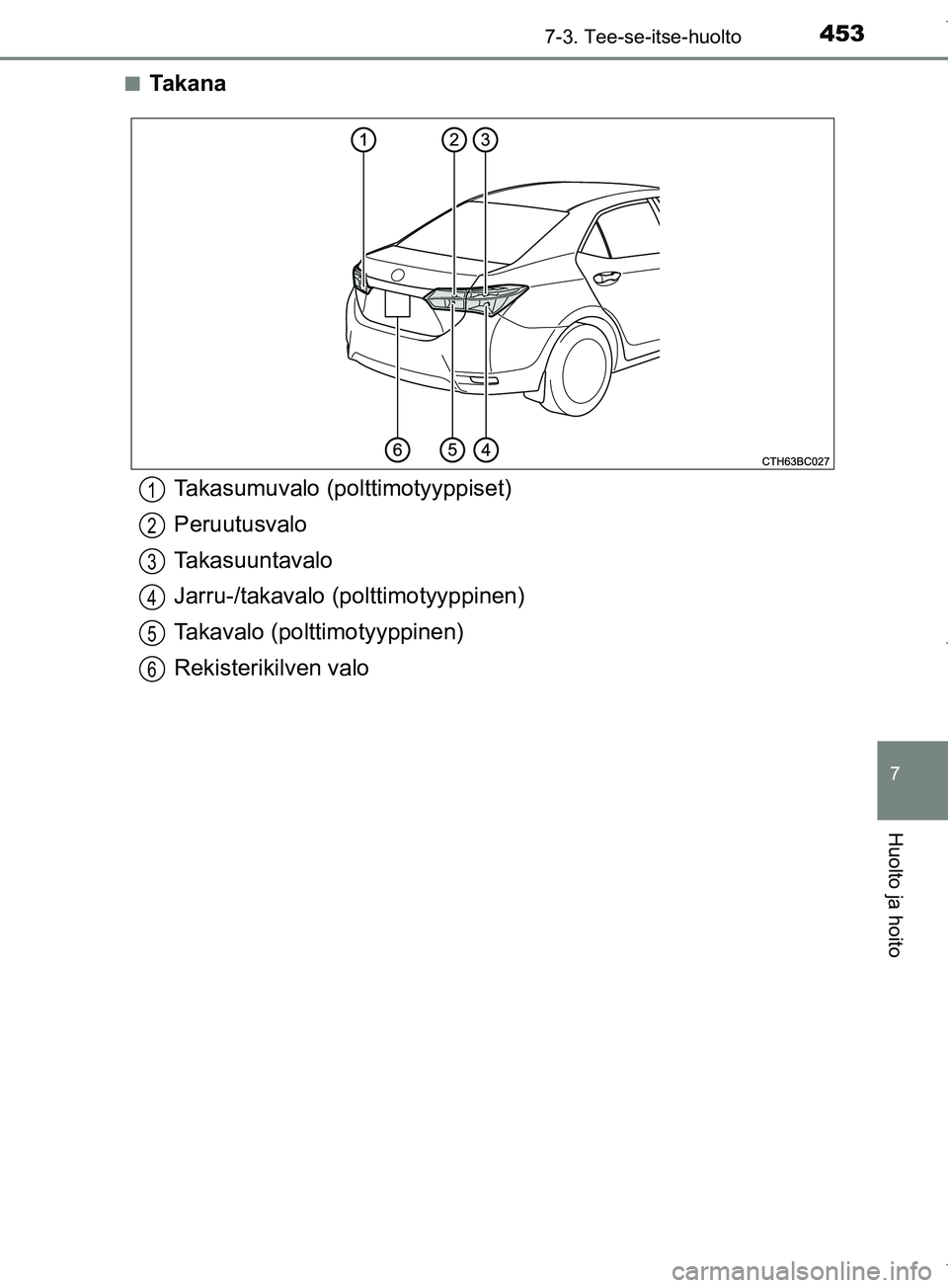

nTakana
Takasumuvalo (polttimotyyppiset)
Peruutusvalo
Takasuuntavalo
Jarru-/takavalo (polttimotyyppinen)
Takavalo (polttimotyyppinen)
Rekisterikilven valo1
2
3
4
5
6
OM12M02FI.book Page 453 Friday, January 27, 2017 1:25 PM

4547-3. Tee-se-itse-huolto
OM12M02FIn

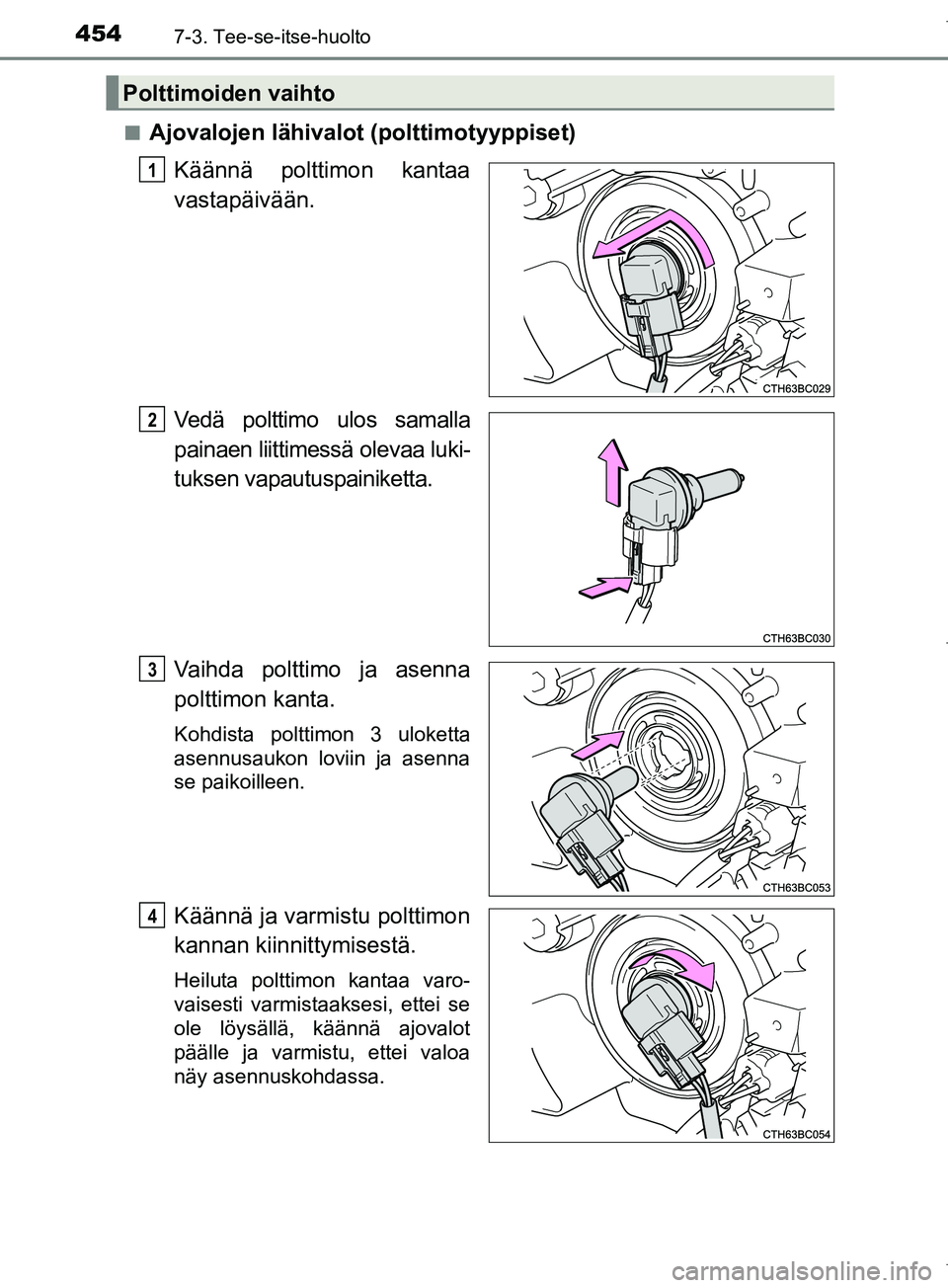

Ajovalojen lähivalot (polttimotyyppiset)
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa luki-
tuksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
OM12M02FI.book Page 454 Friday, January 27, 2017 1:25 PM

4557-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

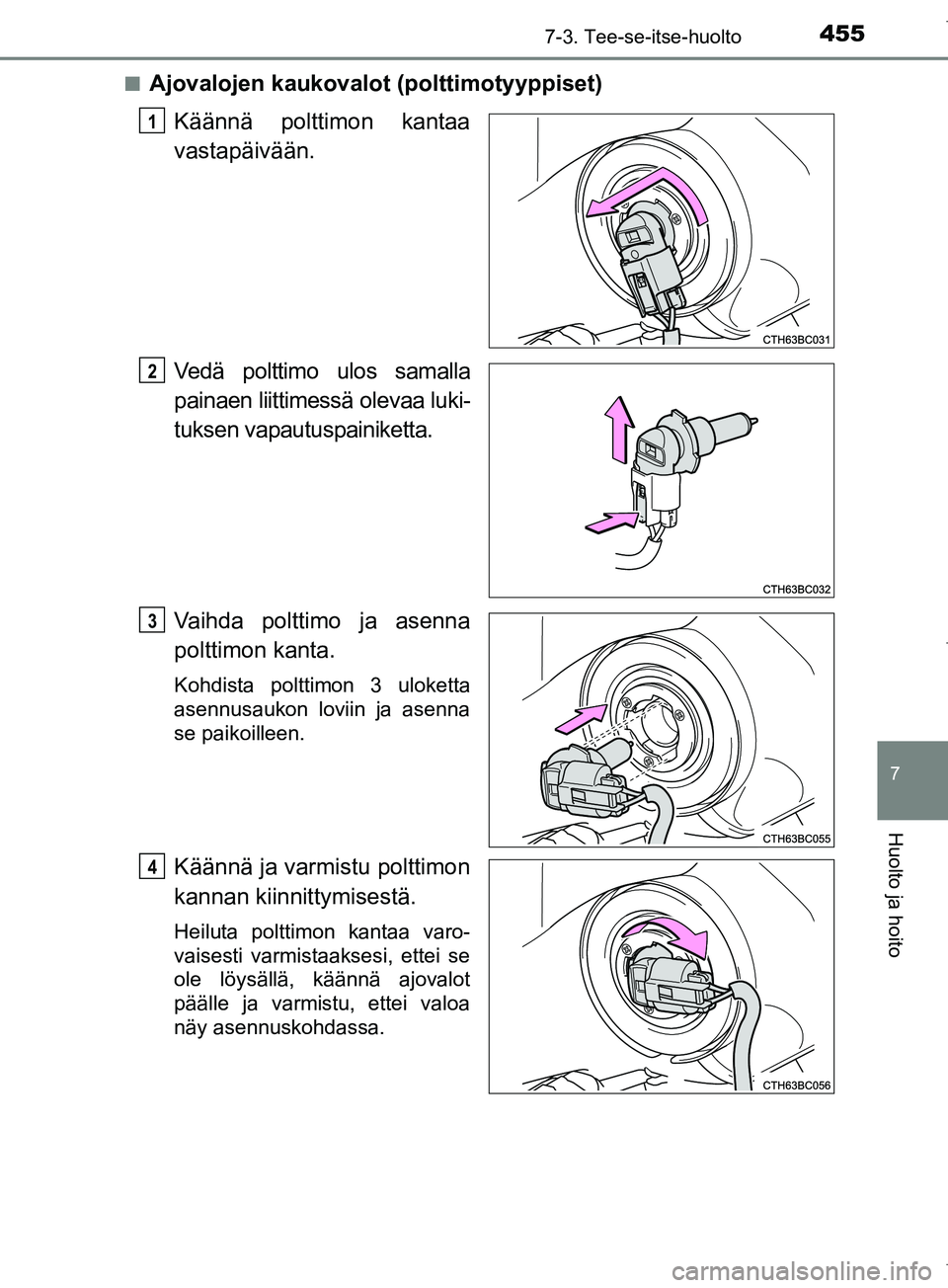

nAjovalojen kaukovalot (polttimotyyppiset)Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa luki-
tuksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
1
2
3
4
OM12M02FI.book Page 455 Friday, January 27, 2017 1:25 PM

4567-3. Tee-se-itse-huolto
OM12M02FIn

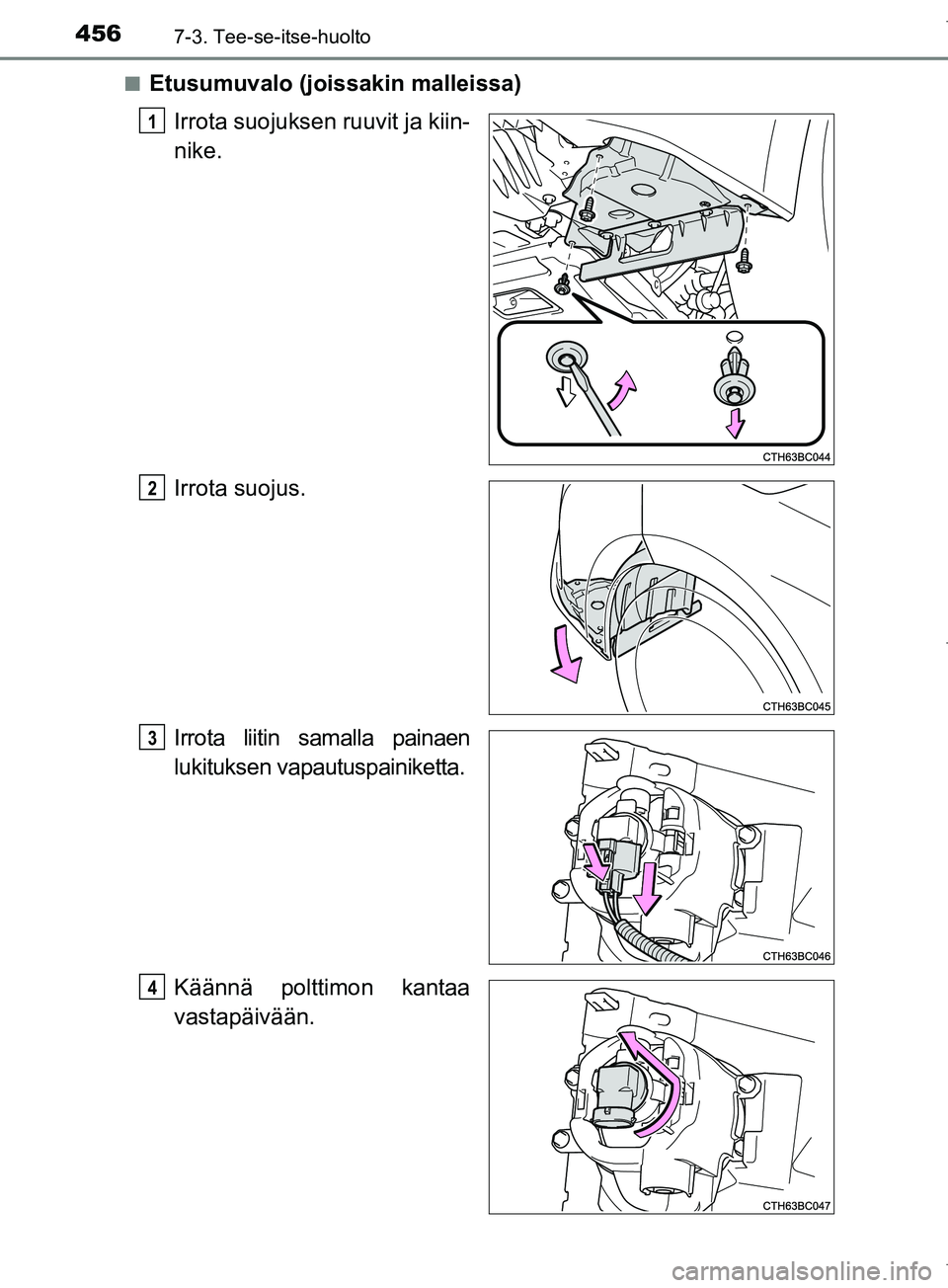

Etusumuvalo (joissakin malleissa)
Irrota suojuksen ruuvit ja kiin-
nike.
Irrota suojus.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon kantaa
vastapäivään.
1
2
3
4
OM12M02FI.book Page 456 Friday, January 27, 2017 1:25 PM
