Page 409 of 602

4097-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

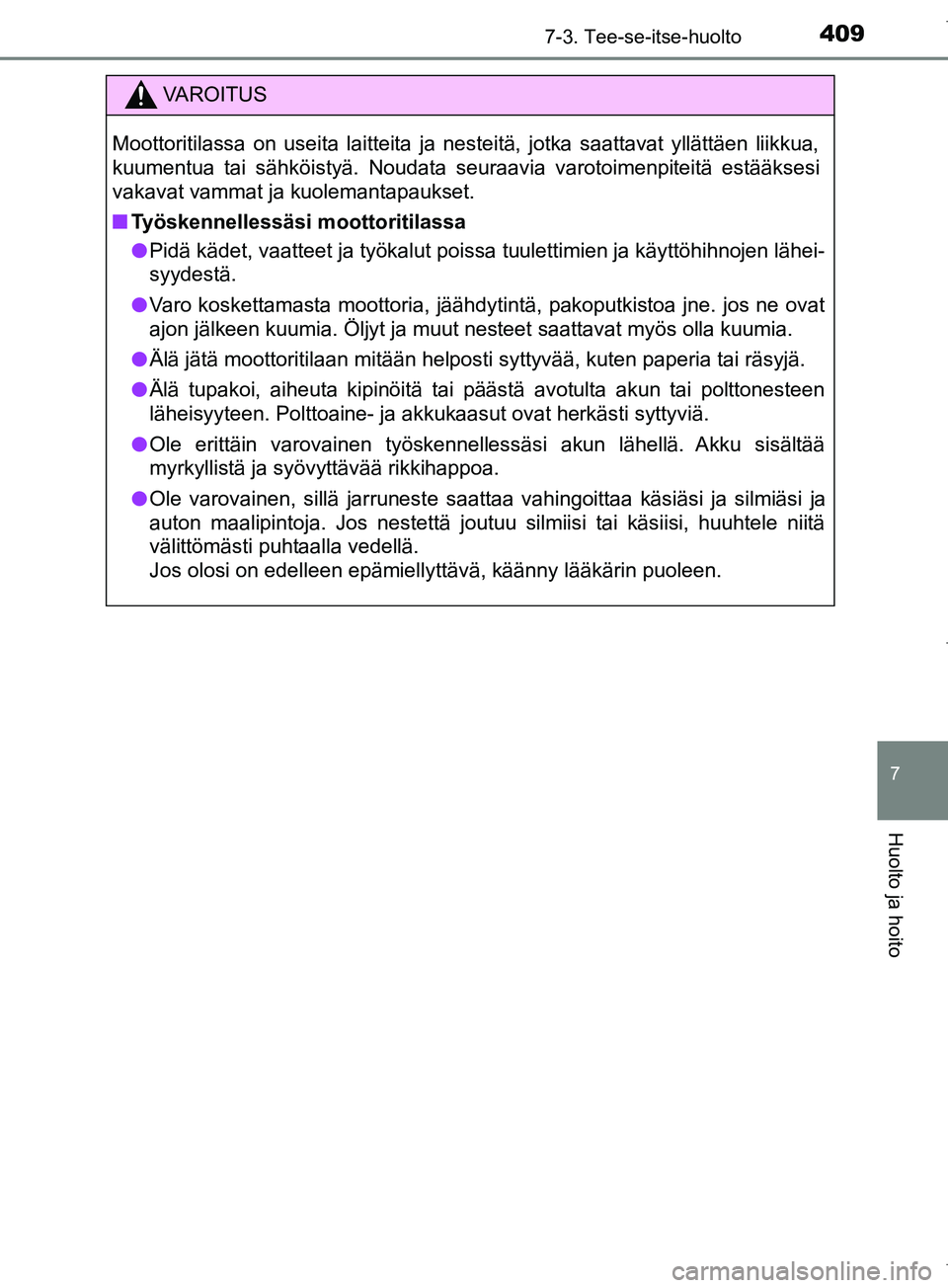

VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
n Työskennellessäsi moottoritilassa
l Pidä kädet, vaatteet ja työkalut poissa tuulettimien ja käyttöhihnojen lähei-
syydestä.
l Varo koskettamasta moottoria, jäähdytintä, pakoputkistoa jne. jos ne ovat
ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta akun tai polttonesteen
läheisyyteen. Polttoaine- ja akkukaasut ovat herkästi syttyviä.
l Ole erittäin varovainen työskennellessäsi akun lähellä. Akku sisältää
myrkyllistä ja syövyttävää rikkihappoa.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä.
Jos olosi on edelleen epämiellyttävä, käänny lääkärin puol\
een.
OM12M02FI.book Page 409 Friday, January 27, 2017 1:25 PM
Page 410 of 602

4107-3. Tee-se-itse-huolto
OM12M02FI

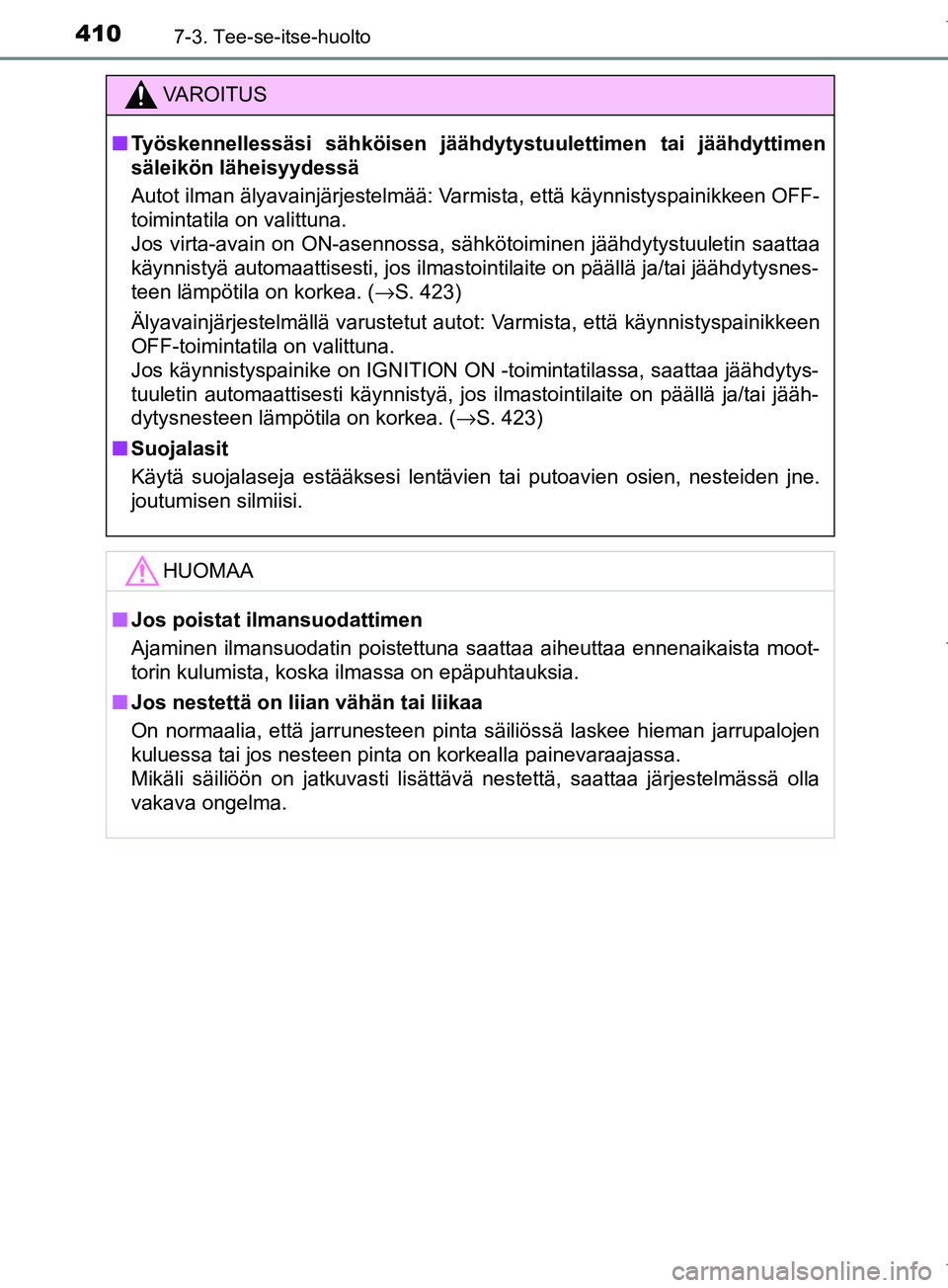

VAROITUS
n Työskennellessäsi sähköisen jäähdytystuulettimen tai jäähdyttimen
säleikön läheisyydessä
Autot ilman älyavainjärjestelmää: Varmista, että käynnistyspainikkeen OFF-
toimintatila on valittuna.
Jos virta-avain on ON-asennossa, sähkötoiminen jäähdytystuuletin saattaa
käynnistyä automaattisesti, jos ilmastointilaite on päällä ja/tai jää\
hdytysnes-
teen lämpötila on korkea. ( →S. 423)
Älyavainjärjestelmällä varustetut autot: Varmista, että käynnistyspainikkeen
OFF-toimintatila on valittuna.
Jos käynnistyspainike on IGNITION ON -toimintatilassa, saattaa jäähdytys-
tuuletin automaattisesti käynnistyä, jos ilmastointilaite on päällä ja/tai jääh-
dytysnesteen lämpötila on korkea. ( →S. 423)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumisen silmiisi.
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa ennenaikaista moot-
torin kulumista, koska ilmassa on epäpuhtauksia.
n Jos nestettä on liian vähän tai liikaa
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM12M02FI.book Page 410 Friday, January 27, 2017 1:25 PM
Page 411 of 602
4117-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

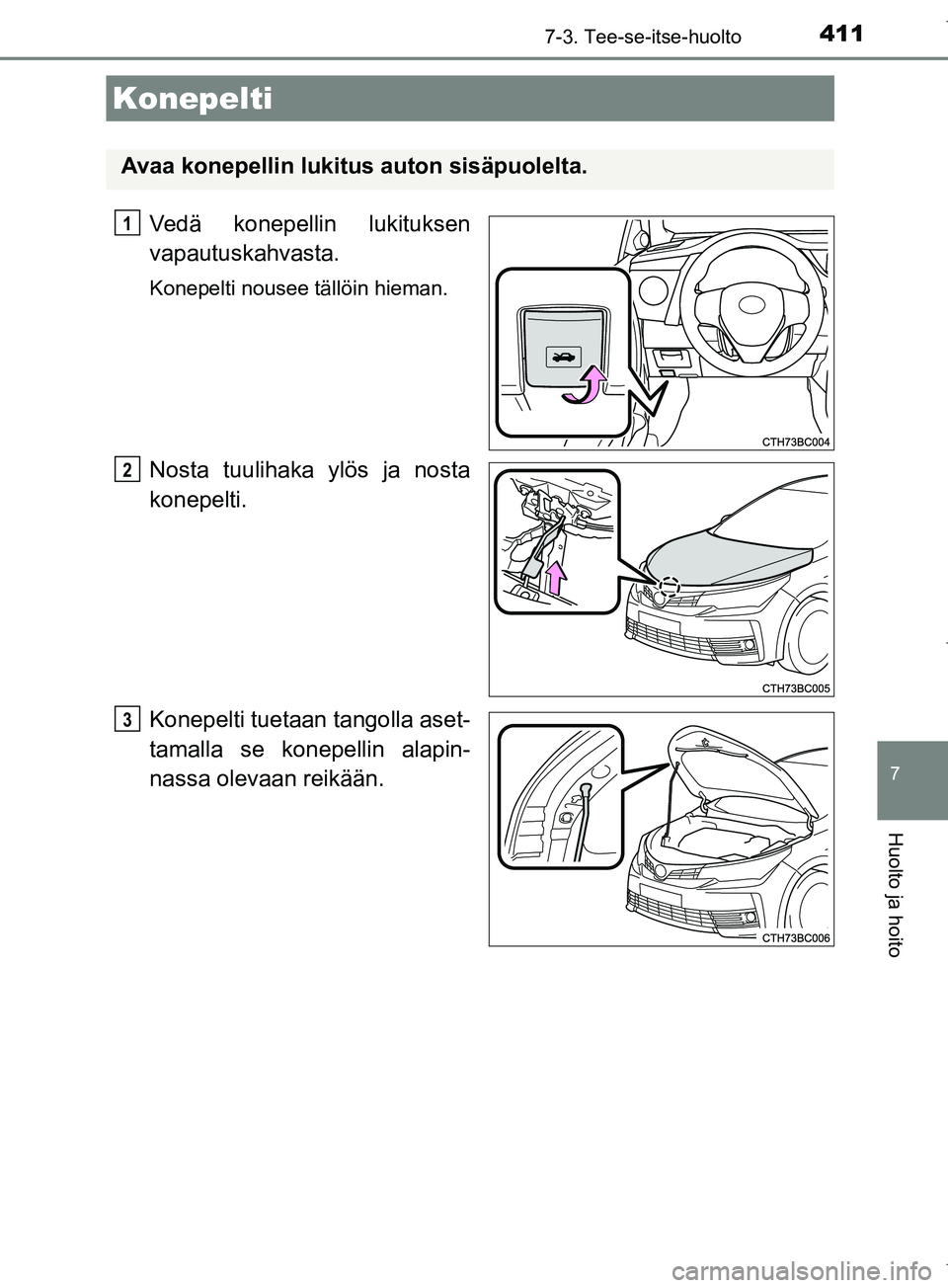

Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Konepelti
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM12M02FI.book Page 411 Friday, January 27, 2017 1:25 PM
Page 412 of 602
4127-3. Tee-se-itse-huolto
OM12M02FI

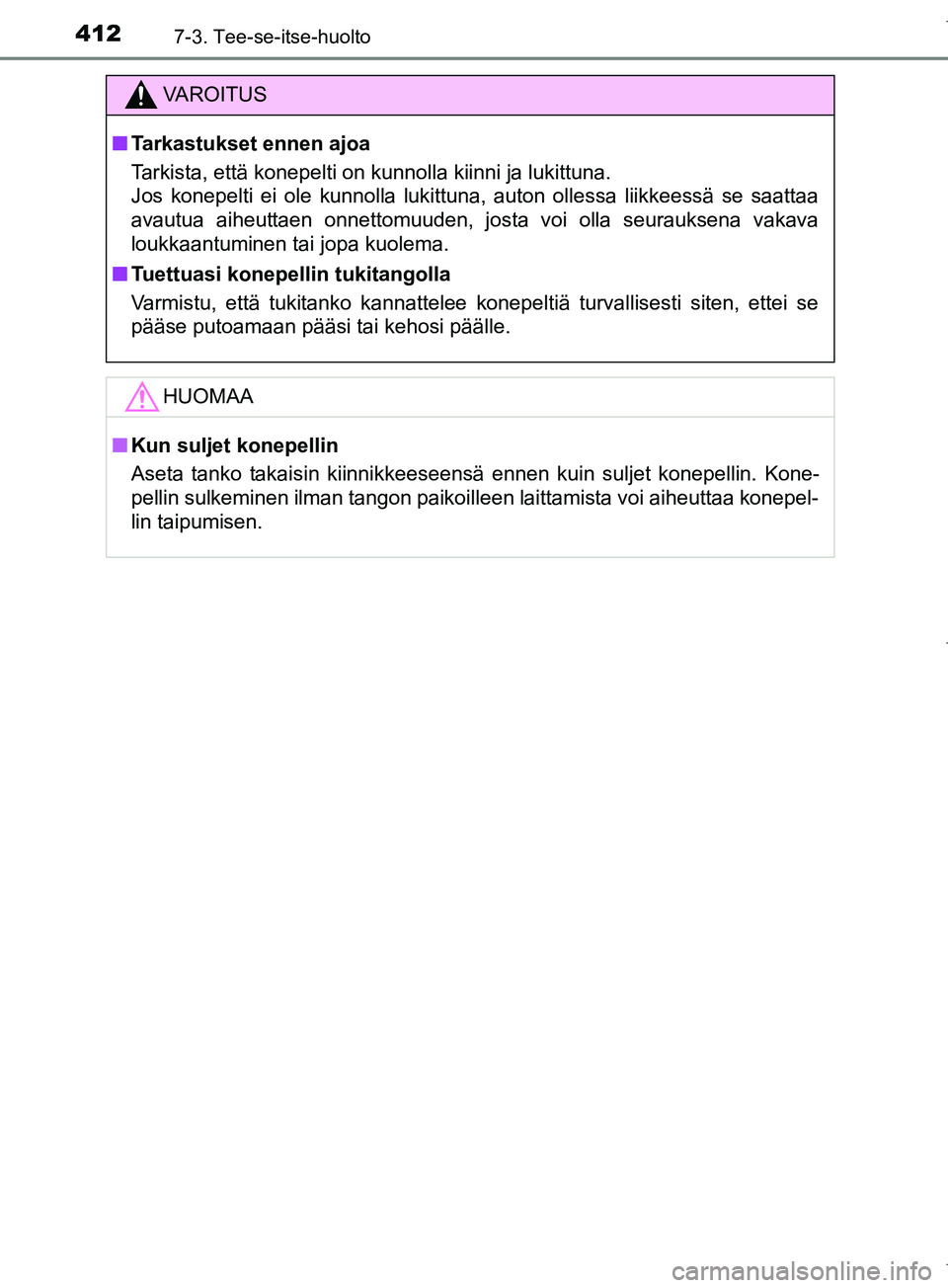

VAROITUS
n Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM12M02FI.book Page 412 Friday, January 27, 2017 1:25 PM
Page 413 of 602
4137-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

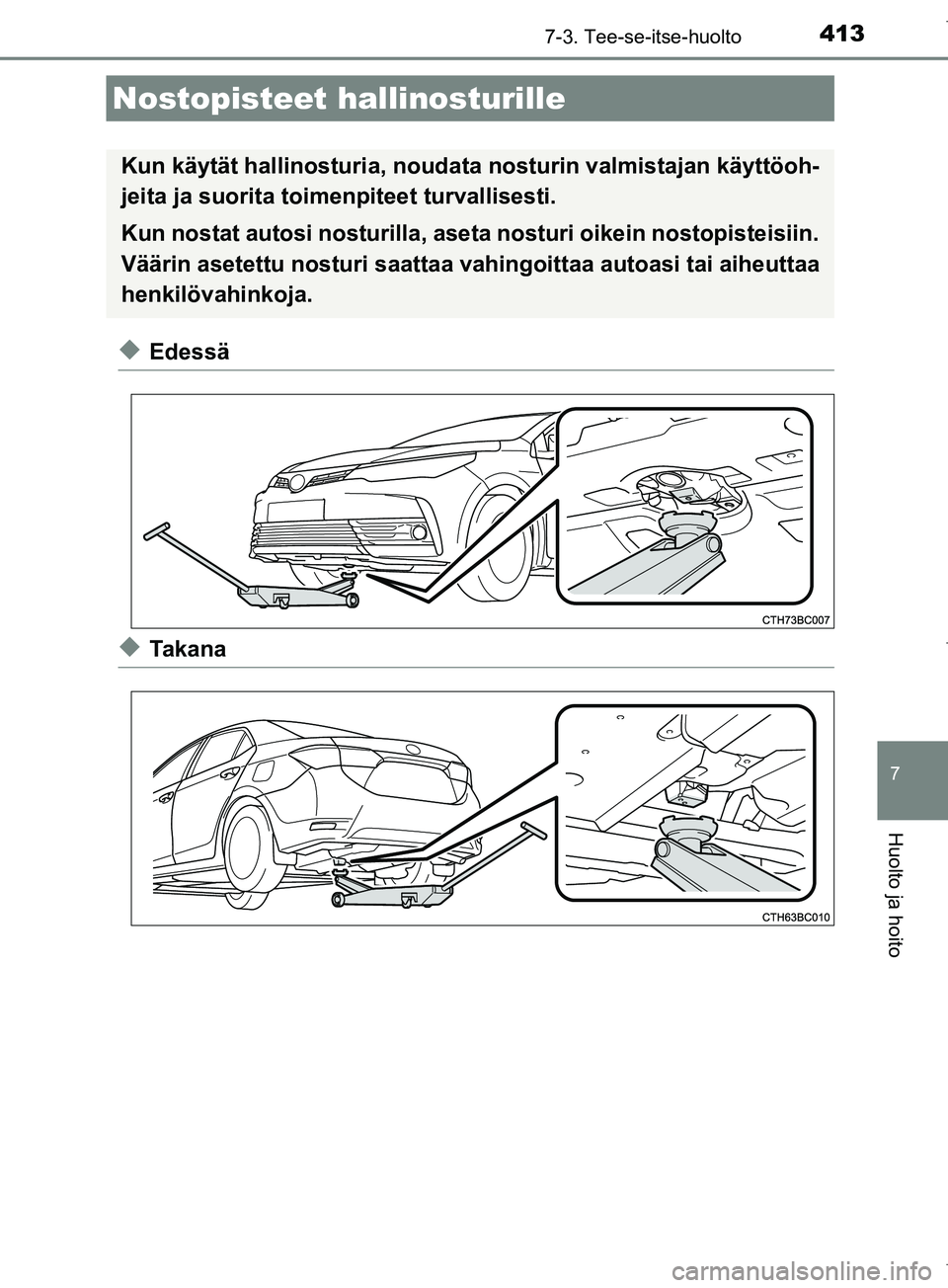

uEdessä
uTakana
Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12M02FI.book Page 413 Friday, January 27, 2017 1:25 PM
Page 414 of 602
4147-3. Tee-se-itse-huolto
OM12M02FI

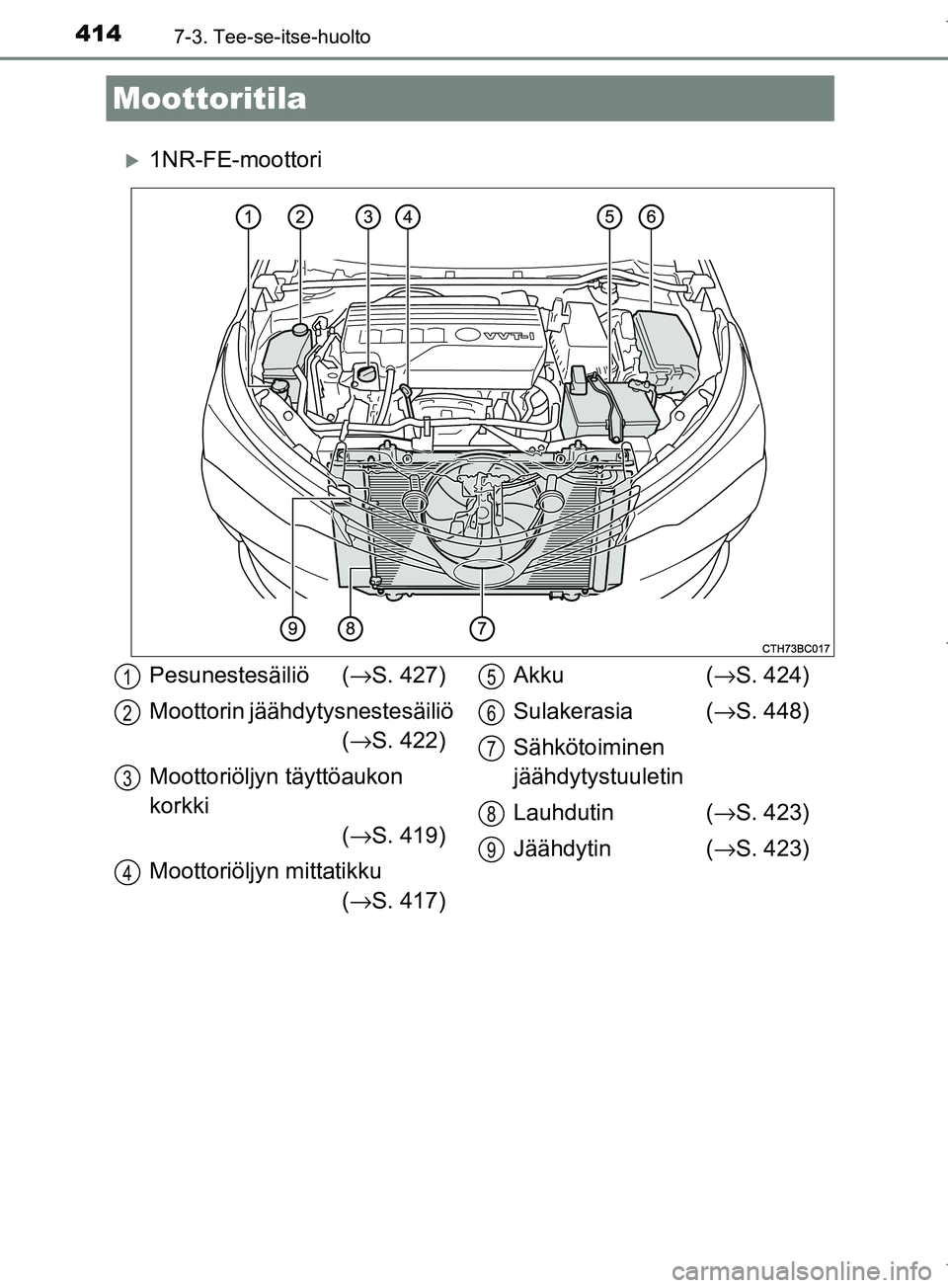

1NR-FE-moottori
Moottoritila
Pesunestesäiliö (→S. 427)
Moottorin jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki (→ S. 419)
Moottoriöljyn mittatikku (→ S. 417) Akku
(→ S. 424)
Sulakerasia ( →S. 448)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Jäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
OM12M02FI.book Page 414 Friday, January 27, 2017 1:25 PM
Page 415 of 602
4157-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

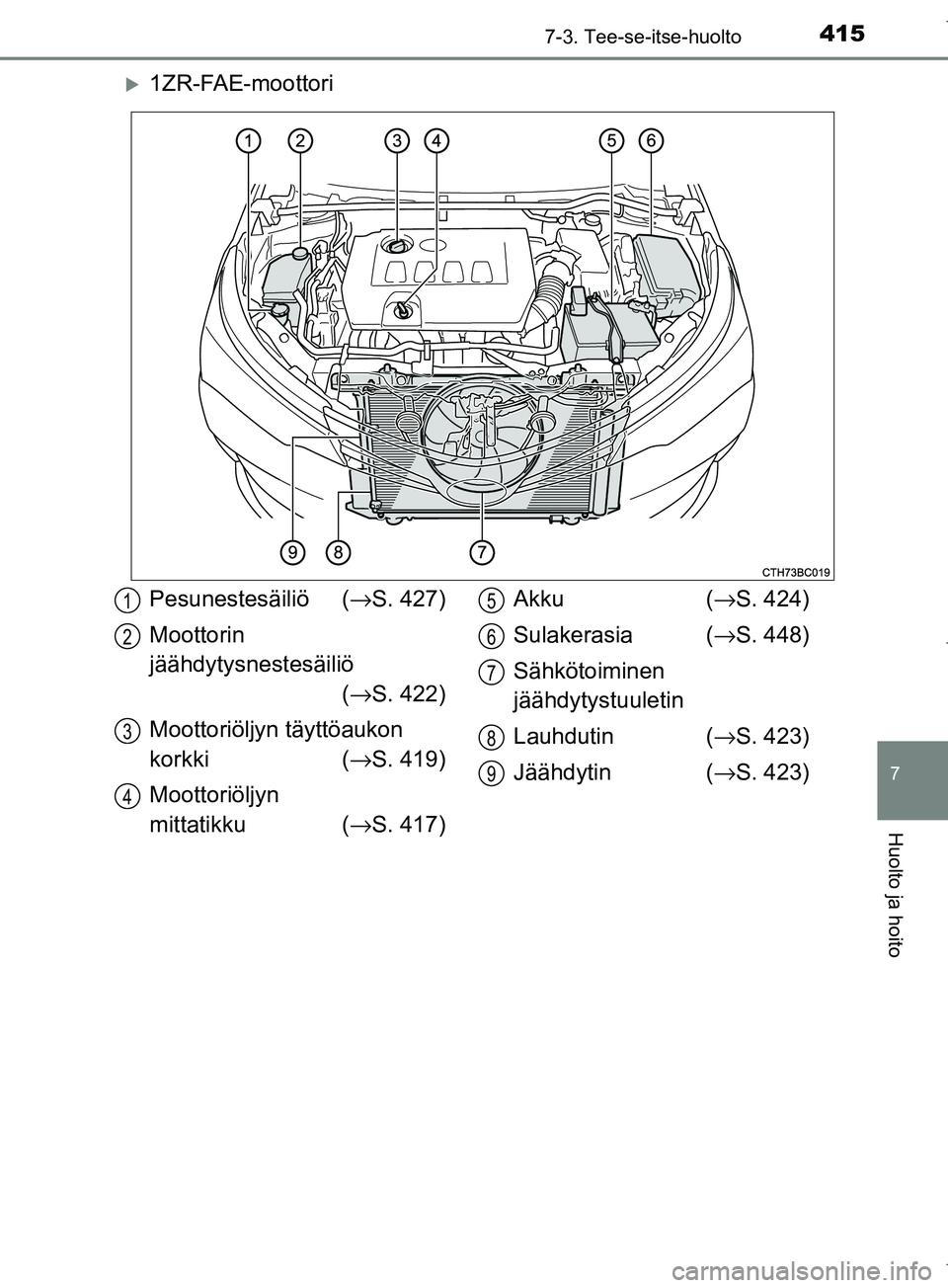

1ZR-FAE-moottori
Pesunestesäiliö (→S. 427)
Moottorin
jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki ( →S. 419)
Moottoriöljyn
mittatikku ( →S. 417) Akku
(→ S. 424)
Sulakerasia ( →S. 448)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Jäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
OM12M02FI.book Page 415 Friday, January 27, 2017 1:25 PM
Page 416 of 602
4167-3. Tee-se-itse-huolto
OM12M02FI

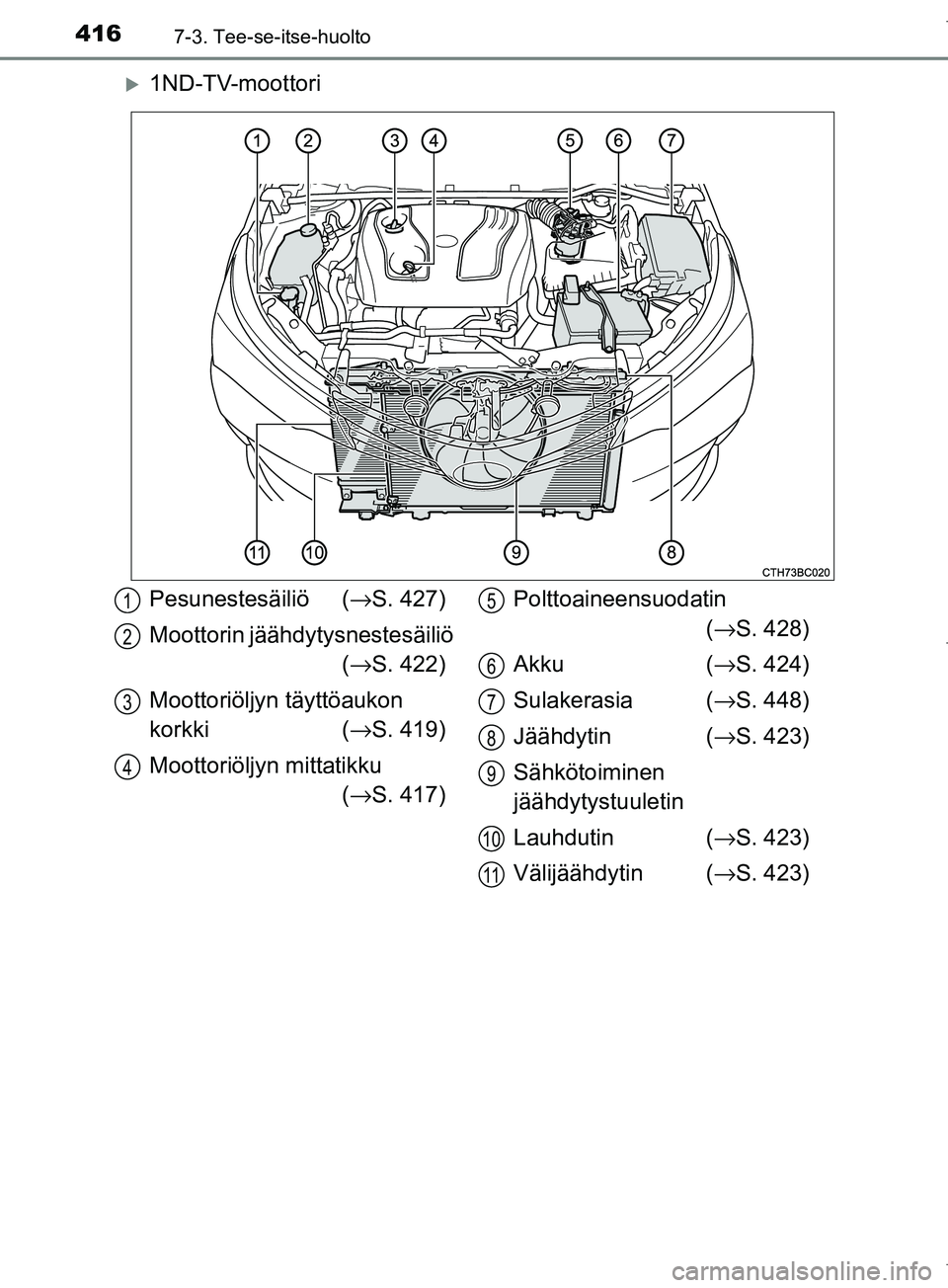

1ND-TV-moottori
Pesunestesäiliö (→S. 427)
Moottorin jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki ( →S. 419)
Moottoriöljyn mittatikku (→ S. 417) Polttoaineensuodatin
(→ S. 428)
Akku (→ S. 424)
Sulakerasia ( →S. 448)
Jäähdytin ( →S. 423)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Välijäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
10
11
