2017 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

1614-1. Ennen ajamaan lähtemistä
OM12M02FI
4
Ajaminen
nPerävaunun kokonaismassa ja suurin sallittu vetoaisan kuor-
mitusPerävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunumas-
saa. Tämän massan ylittäminen
on vaarallista. ( →S. 554)
Perävaunua vetäessäsi käytä
kitkavetopäätä heijauksen vähen-
tämiseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunun kuorma tulee olla jaettuna siten, että vetoaisan kuormitus
on vähintään 25 kg tai 4 % suurimmasta sallitusta perävaunumassasta.
Älä ylitä suurinta sallittua vetoaisan kuormitusta. ( →S. 554)
Perävaunun kuormaamiseen liittyviä ohjeita
1
2
OM12M02FI.book Page 161 Friday, January 27, 2017 1:25 PM

1624-1. Ennen ajamaan lähtemistä
OM12M02FIn

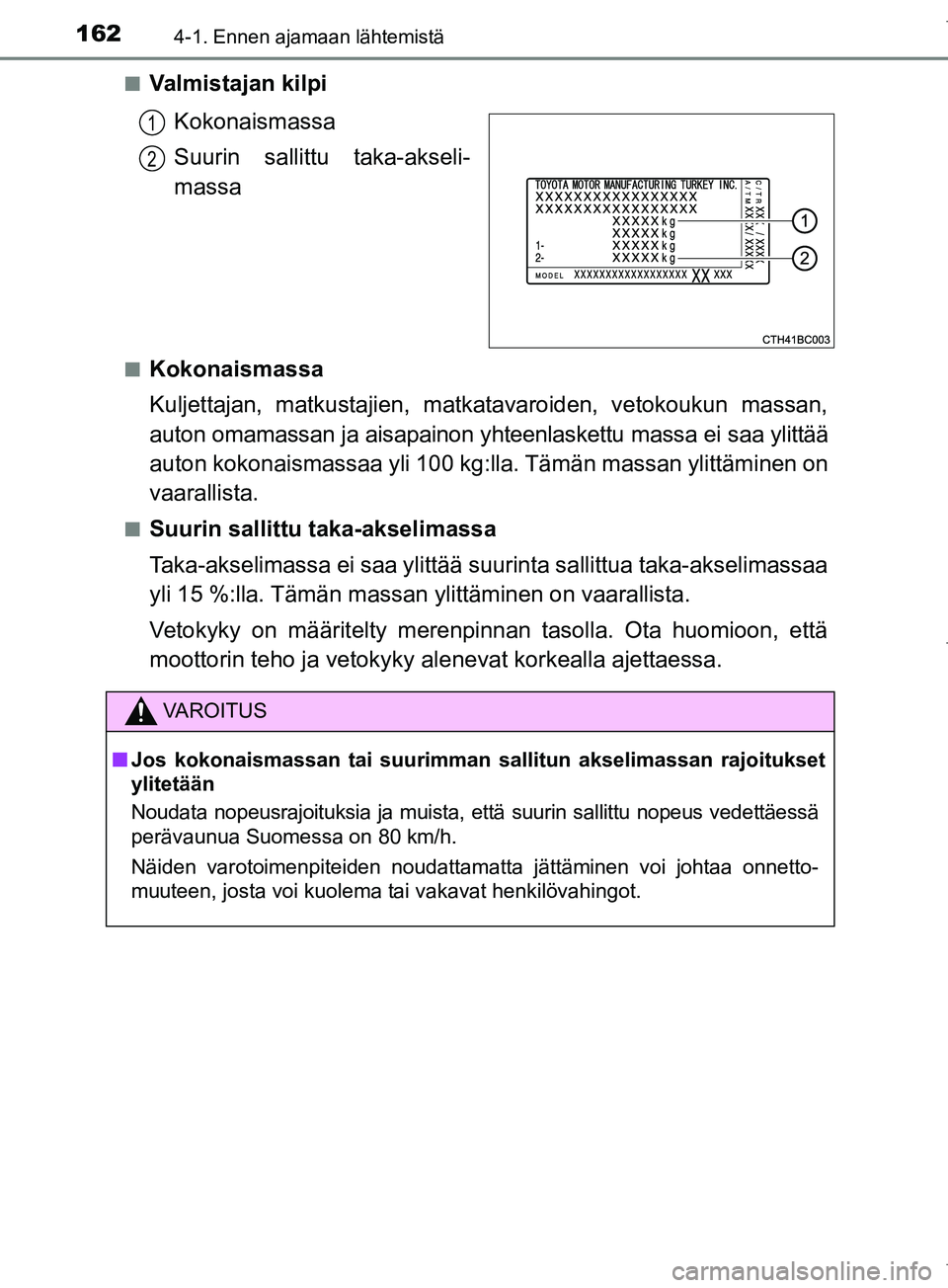

Valmistajan kilpi
Kokonaismassa
Suurin sallittu taka-akseli-
massa
nKokonaismassa
Kuljettajan, matkustajien, matkatavaroiden, vetokoukun massan,
auton omamassan ja aisapainon yhteenlaskettu massa ei saa ylittää
auton kokonaismassaa yli 100 kg:lla. Tämän massan ylittäminen on
vaarallista.
nSuurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa
yli 15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että
moottorin teho ja vetokyky al enevat korkealla ajettaessa.
1
2
VAROITUS
n Jos kokonaismassan tai suurimman sallitun akselimassan rajoitukset
ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäessä
perävaunua Suomessa on 80 km/h.
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi kuolema tai vakavat henkilövahingot.
OM12M02FI.book Page 162 Friday, January 27, 2017 1:25 PM

1634-1. Ennen ajamaan lähtemistä
OM12M02FI
4
Ajaminen
461 mm
461 mm
1 064 mm
527 mm
336 mm
271 mm
355 mm
25 mm
Vetokoukun kiinnityspisteet ja tärkeimmät mitat.
1
2
3
4
5
6
7
8
OM12M02FI.book Page 163 Friday, January 27, 2017 1:25 PM

1644-1. Ennen ajamaan lähtemistä
OM12M02FI

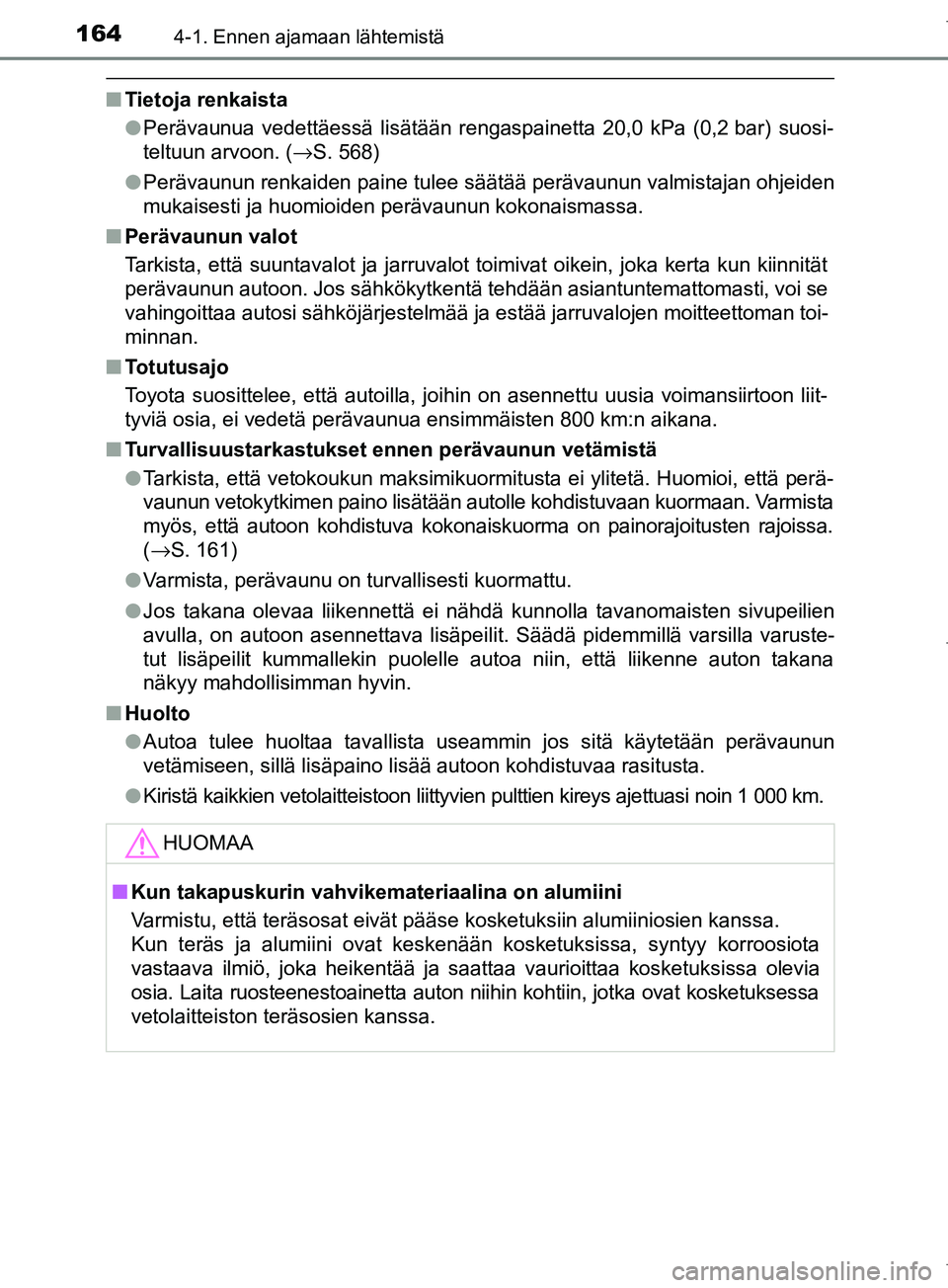

nTietoja renkaista
lPerävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( →S. 568)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Tarkista, että suuntavalot ja jarruvalot toimivat oikein, joka kerta kun kiinnität
perävaunun autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi se
vahingoittaa autosi sähköjärjestelmää ja estää jarr\
uvalojen moitteettoman toi-
minnan.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedetä perävaunua ensimmäisten 800 km:n aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
l Tarkista, että vetokoukun maksimikuormitusta ei ylitetä. Huomioi, että perä-
vaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan. Varmista
myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten rajoissa.
(→S. 161)
l Varmista, perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
n Huolto
lAutoa tulee huoltaa tavallista useammin jos sitä käytetään perävaunun
vetämiseen, sillä lisäpaino lisää autoon kohdistuvaa rasitusta.
l Kiristä kaikkien vetolaitteistoon liittyvien pulttien kireys ajettuasi noin 1 000 km.
HUOMAA
nKun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota
vastaava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia
osia. Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM12M02FI.book Page 164 Friday, January 27, 2017 1:25 PM

1654-1. Ennen ajamaan lähtemistä
OM12M02FI
4
Ajaminen

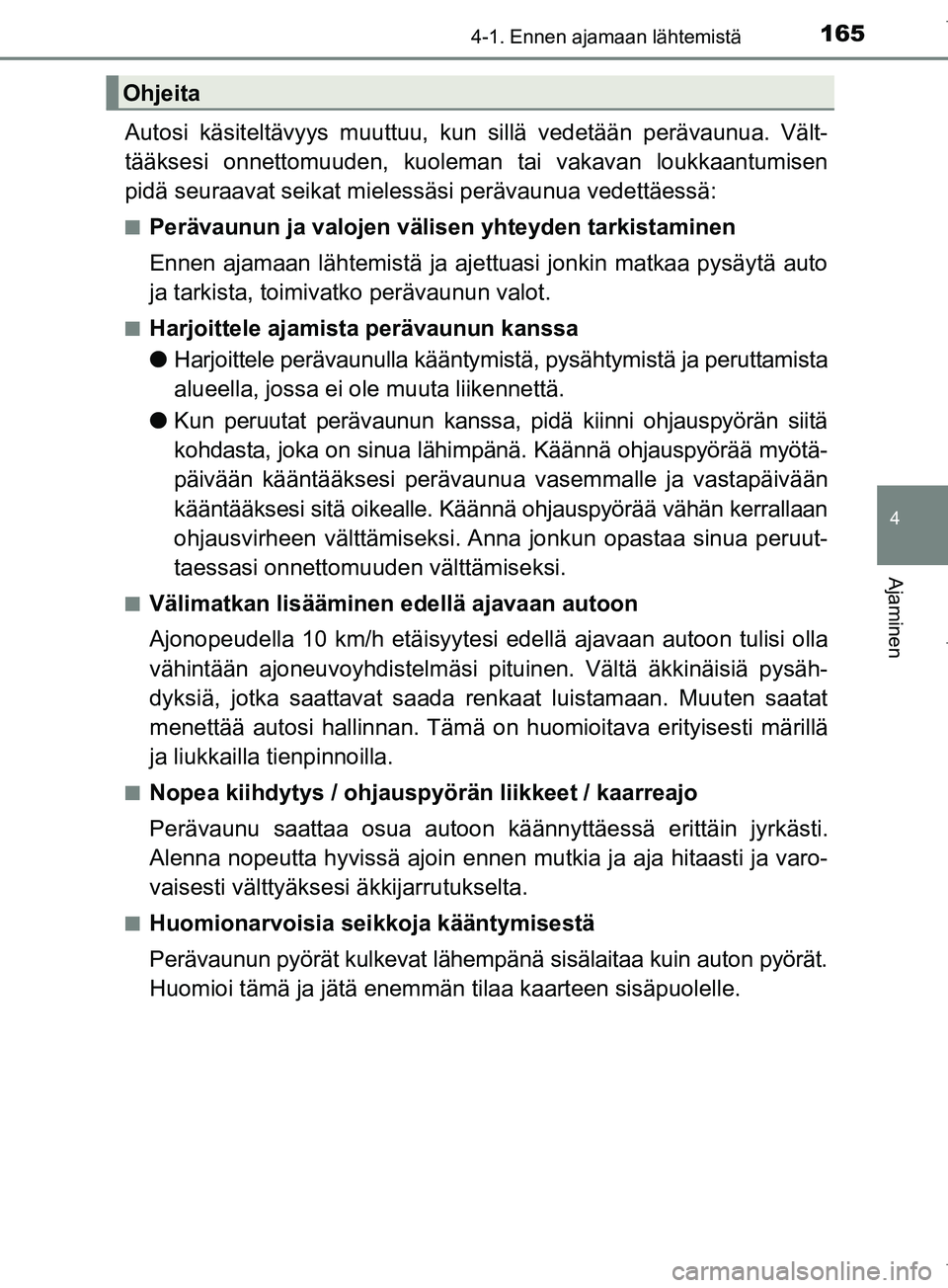

Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden, kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mielessäsi perävaunua vedettäessä:
nPerävaunun ja valojen välisen yhteyden tarkistaminen
Ennen ajamaan lähtemistä ja ajettuasi jonkin matkaa pysäytä auto
ja tarkista, toimivatko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymistä, pysähtymistä ja peruttamista
alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myötä-
päivään kääntääksesi perävaunua vasemmalle ja vastapäivään
kääntääksesi sitä oikealle. Käännä ohjauspyörää vähän kerrallaan
ohjausvirheen välttämiseksi. A nna jonkun opastaa sinua peruut-
taessasi onnettomuuden välttämiseksi.
nVälimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada renkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä ja liukkailla tienpinnoilla.
nNopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä sisälaitaa kuin auton pyörät.
Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
Ohjeita
OM12M02FI.book Page 165 Friday, January 27, 2017 1:25 PM

1664-1. Ennen ajamaan lähtemistä
OM12M02FIn

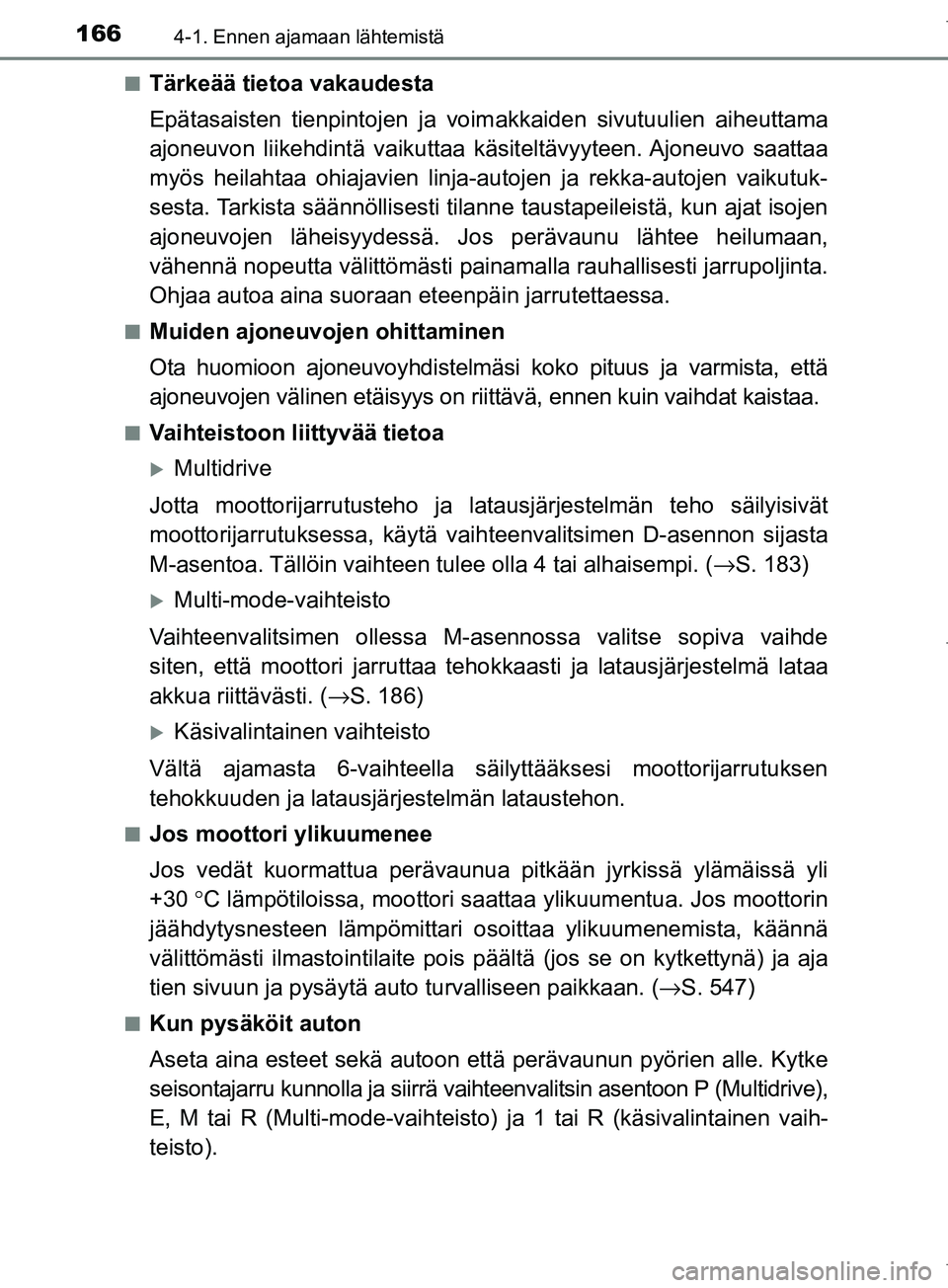

Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja voimakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsi
teltävyyteen. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti tilanne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jos perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painama lla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan et eenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
nVaihteistoon liittyvää tietoa
Multidrive
Jotta moottorijarrutusteho ja latausjärjestelmän teho säilyisivät
moottorijarrutuksessa, käytä vaih teenvalitsimen D-asennon sijasta
M-asentoa. Tällöin vaihteen tulee olla 4 tai alhaisempi. ( →S. 183)
Multi-mode-vaihteisto
Vaihteenvalitsimen ollessa M-asennossa valitse sopiva vaihde
siten, että moottori jarruttaa tehokkaasti ja latausjärjestelmä lataa
akkua riittävästi. ( →S. 186)
Käsivalintainen vaihteisto
Vältä ajamasta 6-vaihteella sä ilyttääksesi moottorijarrutuksen
tehokkuuden ja latausjärjestelmän lataustehon.
nJos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 °C lämpötiloissa, moottori saatta a ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, käännä
välittömästi ilmastointila ite pois päältä (jos se on kytkettynä) ja aja
tien sivuun ja pysäytä auto turvalliseen paikkaan. (→S. 547)
nKun pysäköit auton
Aseta aina esteet sekä autoon et tä perävaunun pyörien alle. Kytke
seisontajarru kunnolla ja siirrä va ihteenvalitsin asentoon P (Multidrive),
E, M tai R (Multi-mode-vaihteisto) ja 1 tai R (käsivalintainen vaih-
teisto).
OM12M02FI.book Page 166 Friday, January 27, 2017 1:25 PM

1674-1. Ennen ajamaan lähtemistä
OM12M02FI
4
Ajaminen

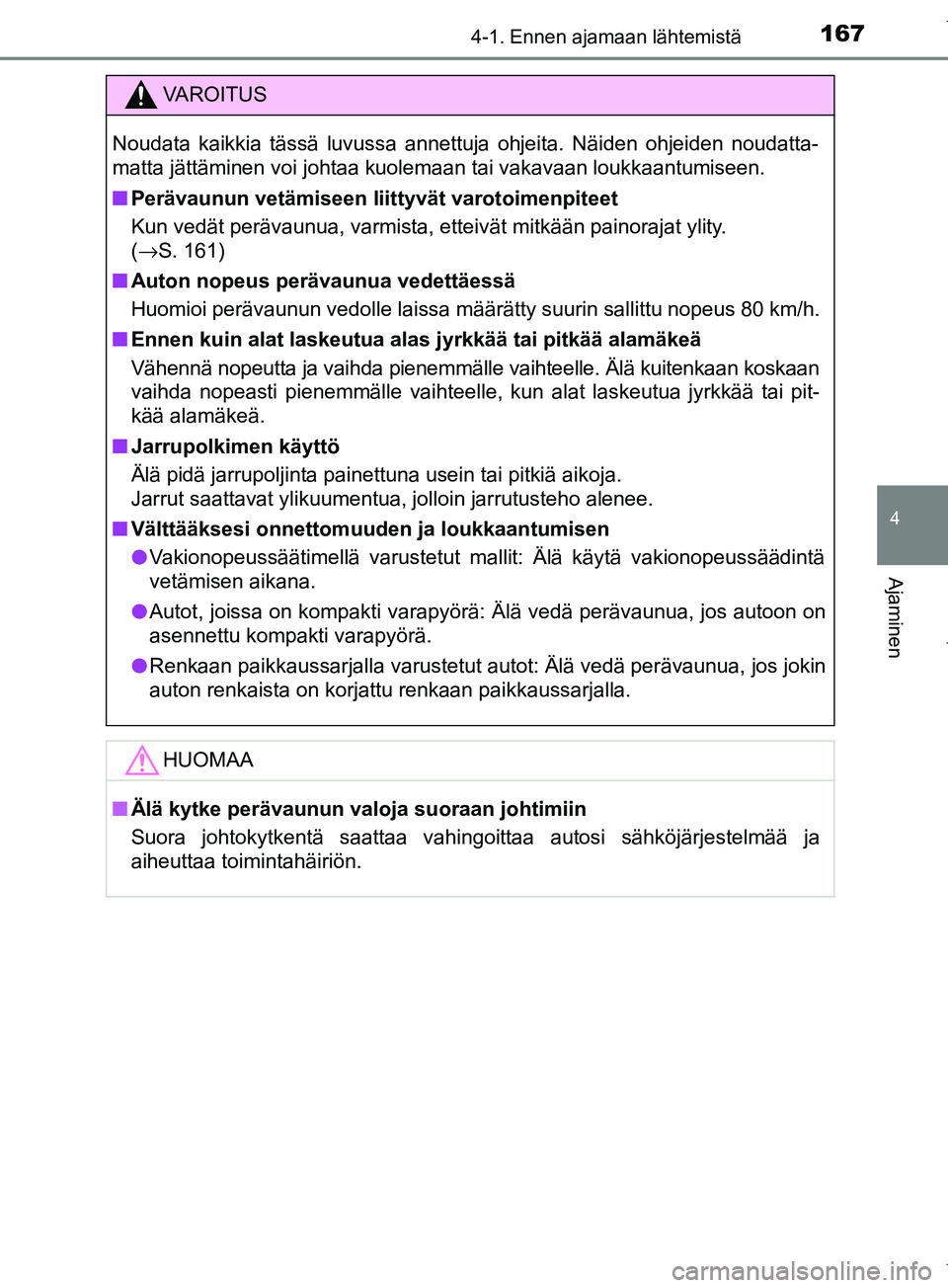

VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudatta-
matta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Perävaunun vetämiseen liittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
(→S. 161)
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan koskaan
vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai pit-
kää alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
n Välttääksesi onnettomuuden ja loukkaantumisen
l Vakionopeussäätimellä varustetut mallit: Älä käytä vakionopeussäädintä
vetämisen aikana.
l Autot, joissa on kompakti varapyörä: Älä vedä perävaunua, jos autoon on
asennettu kompakti varapyörä.
l Renkaan paikkaussarjalla varustetut autot: Älä vedä perävaunua, jos jokin
auton renkaista on korjattu renkaan paikkaussarjalla.
HUOMAA
n Älä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja
aiheuttaa toimintahäiriön.
OM12M02FI.book Page 167 Friday, January 27, 2017 1:25 PM

168
OM12M02FI
4-2. Ajamiseen liittyviä toimintoja

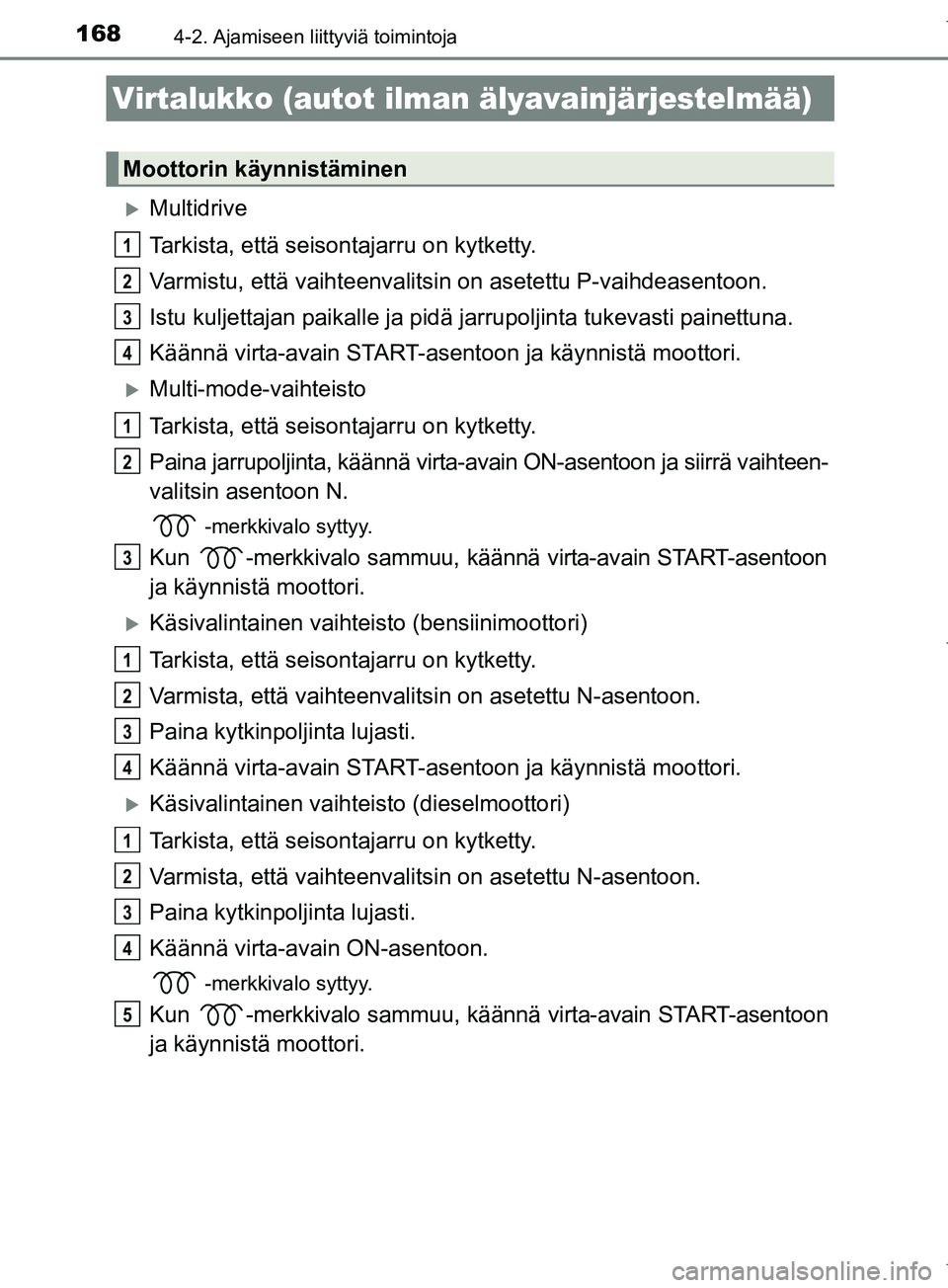

Multidrive
Tarkista, että seisontajarru on kytketty.
Varmistu, että vaihteenvalitsin on asetettu P-vaihdeasentoon.
Istu kuljettajan paika lle ja pidä jarrupoljinta tukevasti painettuna.
Käännä virta-avain START-asent oon ja käynnistä moottori.
Multi-mode-vaihteisto
Tarkista, että seisontajarru on kytketty.
Paina jarrupoljinta, käännä virta-avai n ON-asentoon ja siirrä vaihteen-
valitsin asentoon N.
-merkkivalo syttyy.
Kun -merkkivalo sammuu, käännä virta-avain START-asentoon
ja käynnistä moottori.
Käsivalintainen vaihte isto (bensiinimoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalit sin on asetettu N-asentoon.
Paina kytkinpoljinta lujasti.
Käännä virta-avain START-asent oon ja käynnistä moottori.
Käsivalintainen vaihteisto (dieselmoottori)
Tarkista, että seisontajarru on kytketty.
Varmista, että vaihteenvalit sin on asetettu N-asentoon.
Paina kytkinpoljinta lujasti.
Käännä virta-avain ON-asentoon.
-merkkivalo syttyy.
Kun -merkkivalo sammuu, käännä virta-avain START-asentoon
ja käynnistä moottori.
Virtalukko (autot ilman älyavainjärjestelmää)
Moottorin käynnistäminen
1
2
3
4
1
2
3
1
2
3
4
1
2
3
4
5
