2017 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4978-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa

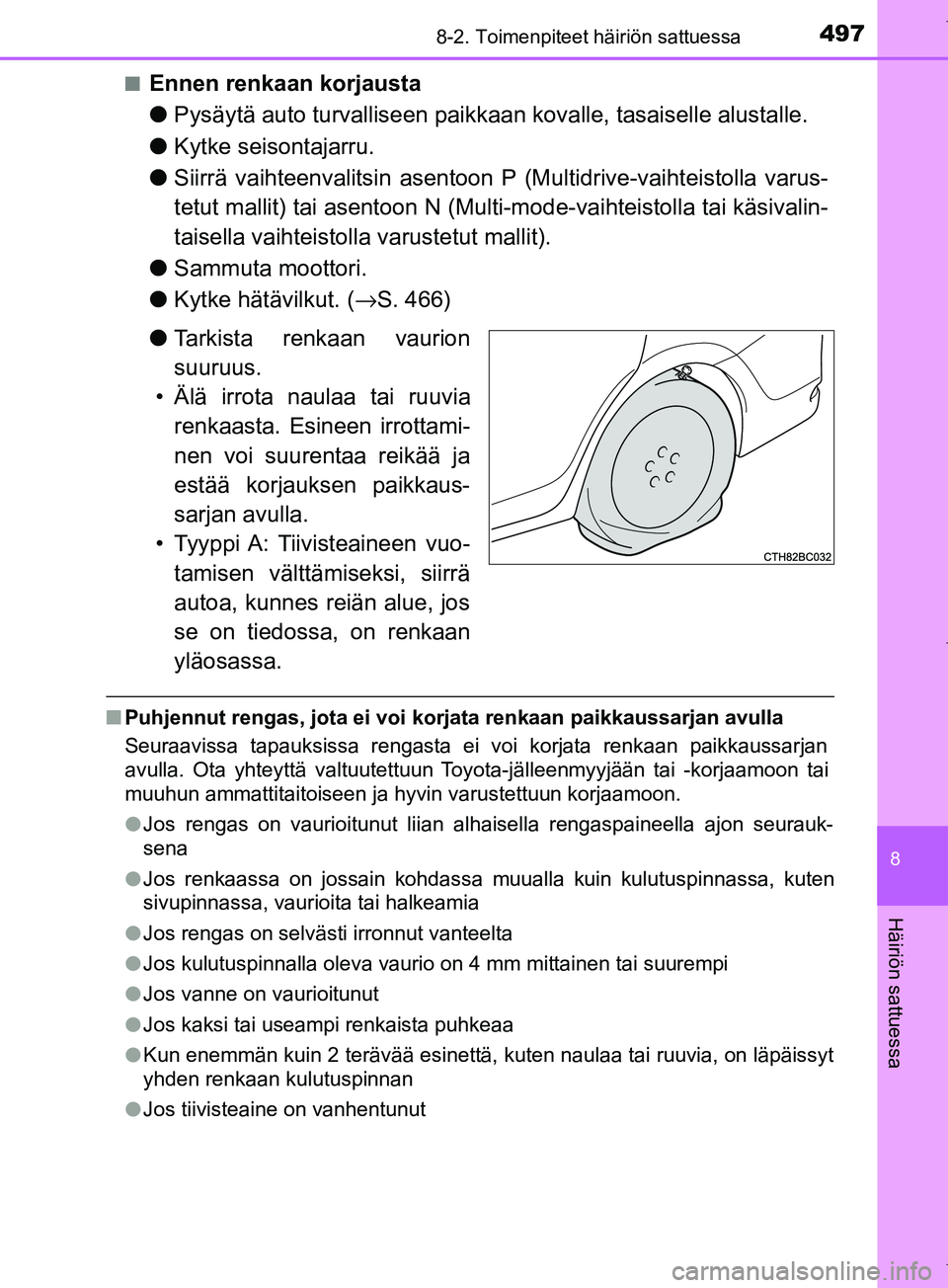

nEnnen renkaan korjausta
lPysäytä auto turvalliseen paikkaa n kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin asentoon P (Multidrive-vaihteistolla varus-
tetut mallit) tai asentoon N (Multi-mode-vaihteistolla tai käsivalin-
taisella vaihteistolla varustetut mallit).
l Sammuta moottori.
l Kytke hätävilkut. ( →S. 466)
l Tarkista renkaan vaurion
suuruus.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tyyppi A: Tiivisteaineen vuo- tamisen välttämiseksi, siirrä
autoa, kunnes reiän alue, jos
se on tiedossa, on renkaan
yläosassa.
n Puhjennut rengas, jota ei voi ko rjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Kun enemmän kuin 2 terävää esinettä, kuten naulaa tai ruuvia, on läpäissyt
yhden renkaan kulutuspinnan
l Jos tiivisteaine on vanhentunut
OM12M02FI.book Page 497 Friday, January 27, 2017 1:25 PM

4988-2. Toimenpiteet häiriön sattuessa
OM12M02FIn

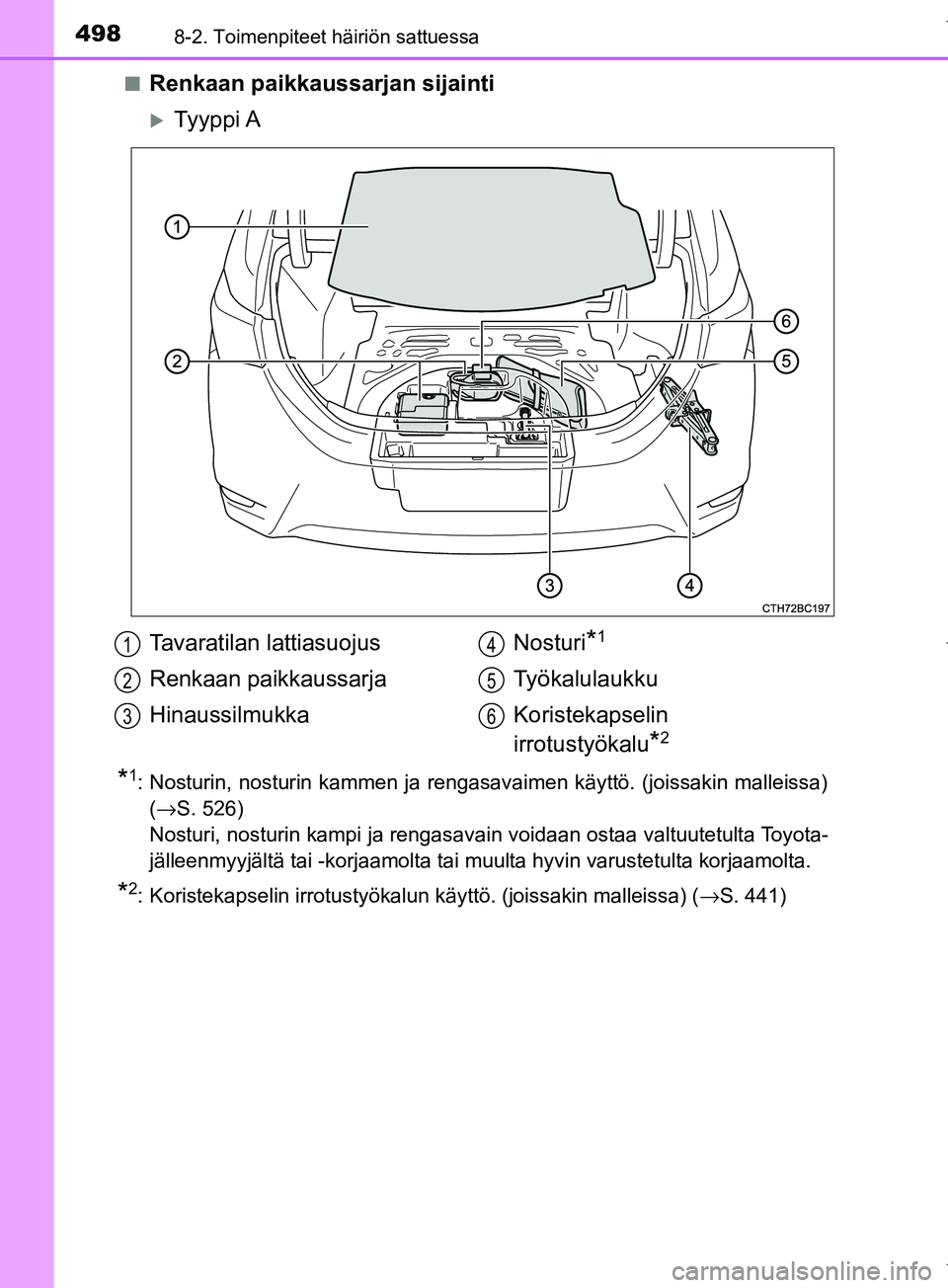

Renkaan paikkaussarjan sijainti
Ty y p p i A
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)
(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12M02FI.book Page 498 Friday, January 27, 2017 1:25 PM

4998-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa

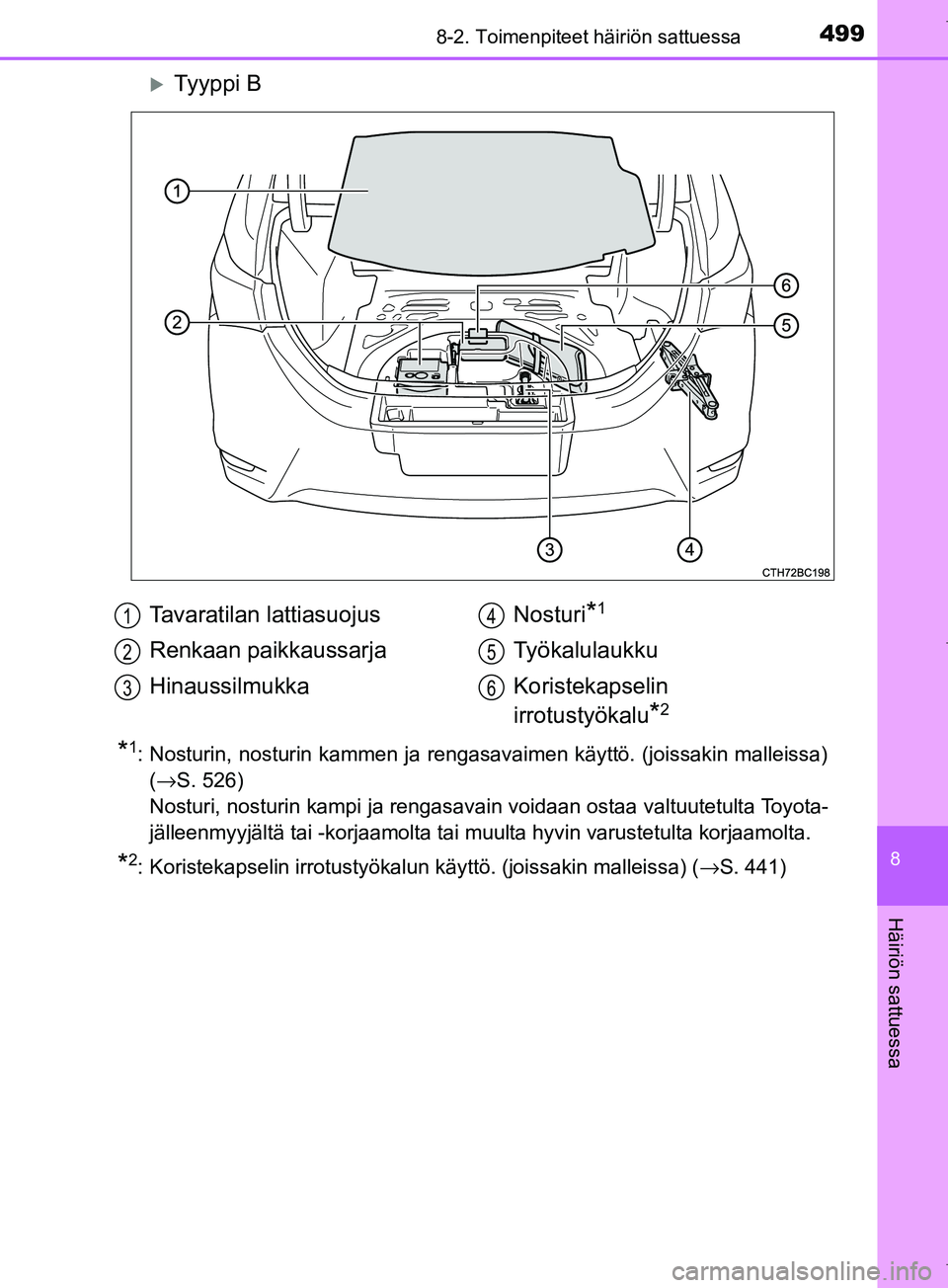

Ty y p p i B
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12M02FI.book Page 499 Friday, January 27, 2017 1:25 PM

5008-2. Toimenpiteet häiriön sattuessa
OM12M02FIn

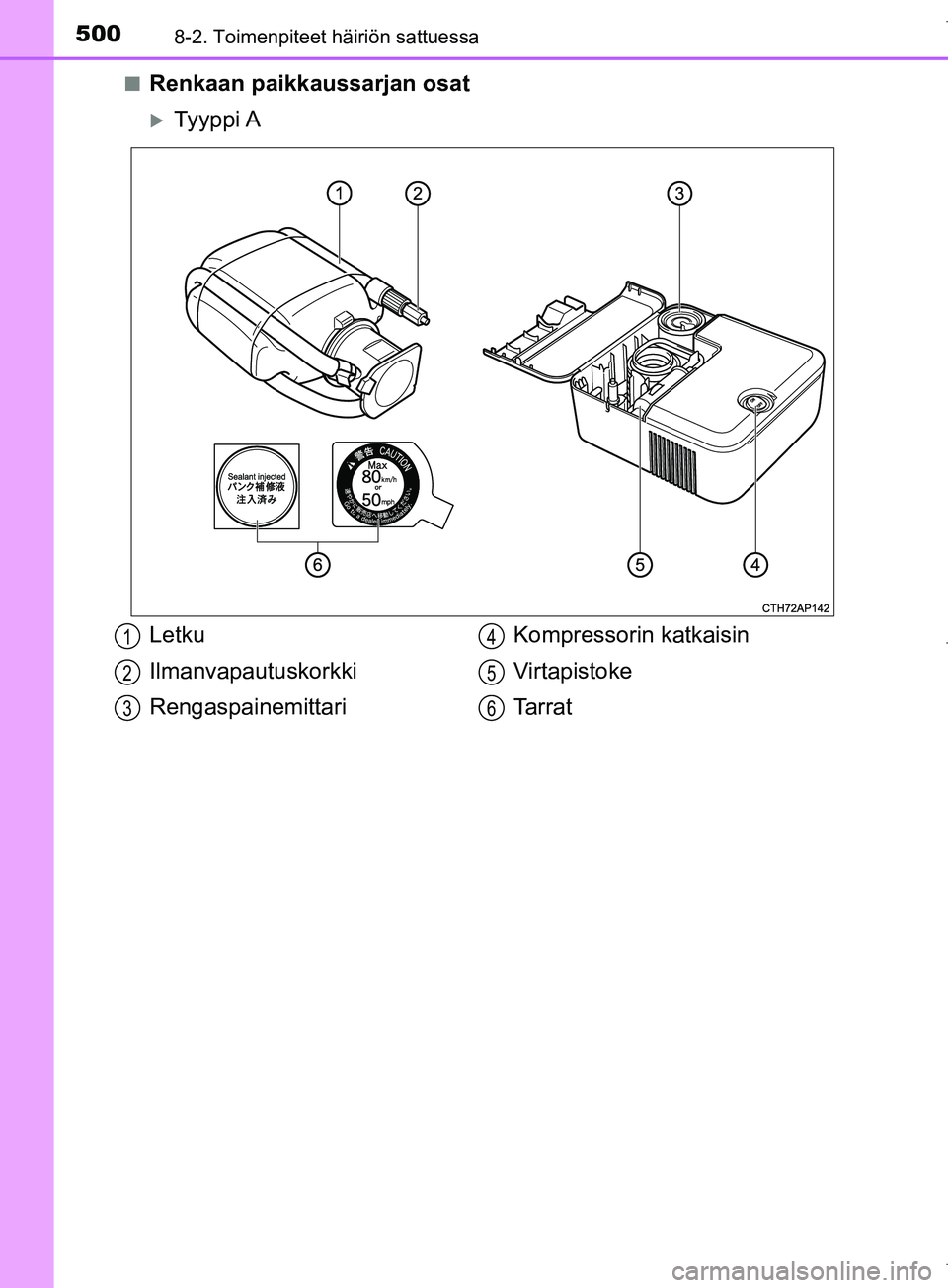

Renkaan paikkaussarjan osat
Ty y p p i A
Letku
Ilmanvapautuskorkki
Rengaspainemittari
Kompressorin katkaisin
Virtapistoke
Tarrat1
2
3
4
5
6
OM12M02FI.book Page 500 Friday, January 27, 2017 1:25 PM

5018-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Ty y p p i B

Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Tarrat1
2
3
4
5
6
7
OM12M02FI.book Page 501 Friday, January 27, 2017 1:25 PM

5028-2. Toimenpiteet häiriön sattuessa
OM12M02FI

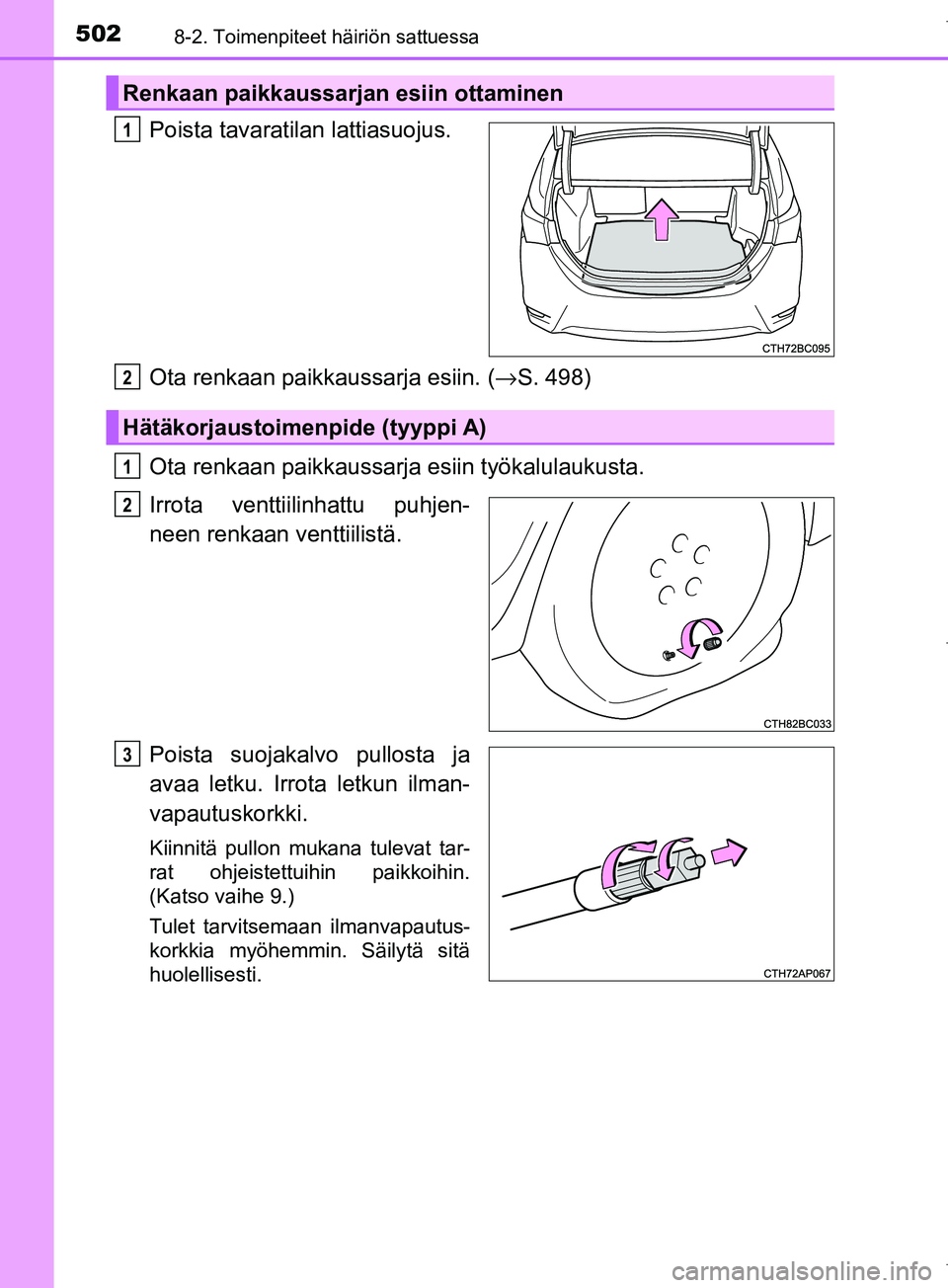

Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja esiin. (→S. 498)
Ota renkaan paikkaussarja esiin työkalulaukusta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullon mukana tulevat tar-
rat ohjeistettuihin paikkoihin.
(Katso vaihe 9.)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Renkaan paikkaussarjan esiin ottaminen
1
Hätäkorjaustoimenpide (tyyppi A)
2
1
2
3
OM12M02FI.book Page 502 Friday, January 27, 2017 1:25 PM

5038-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa

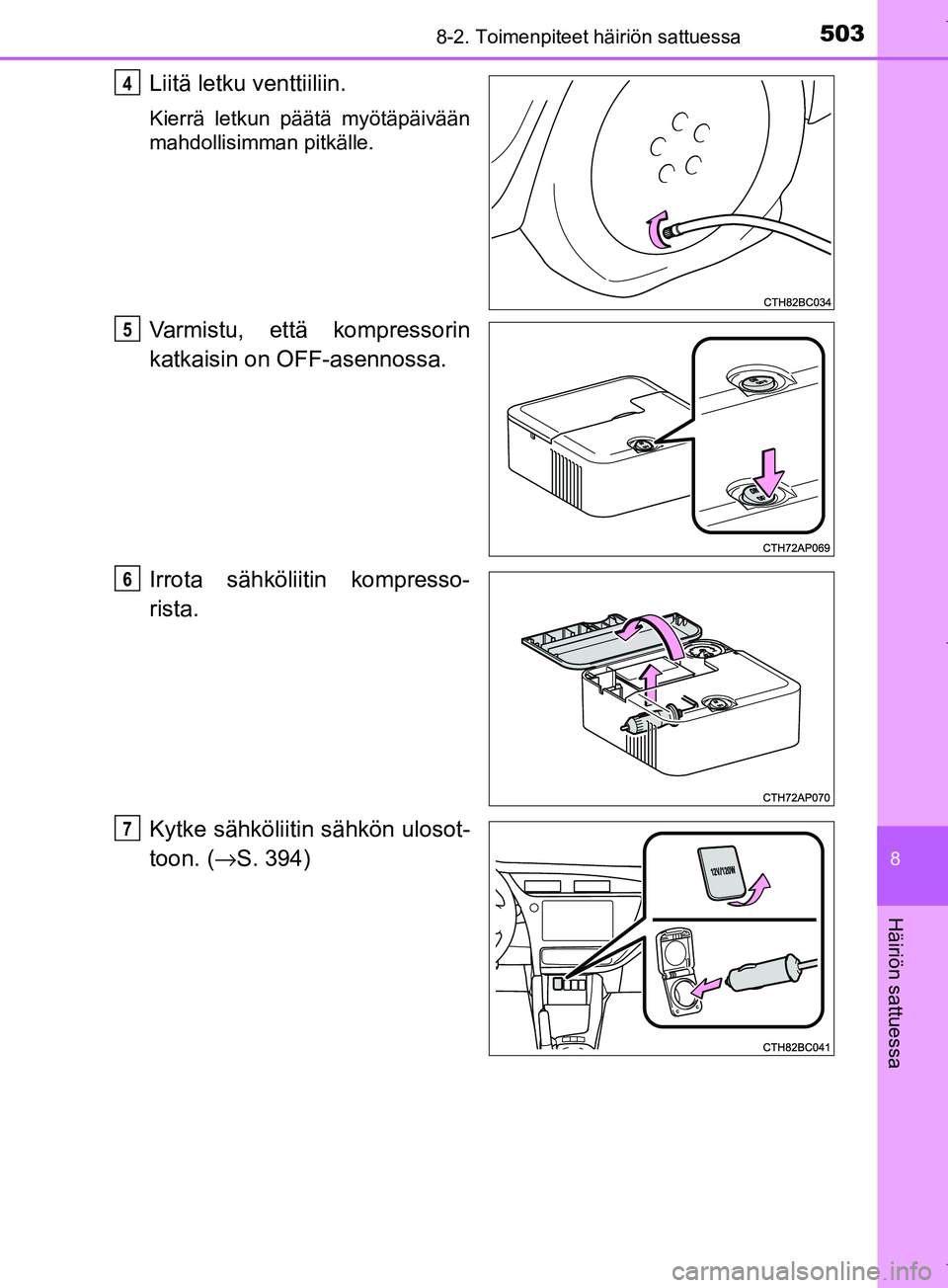

Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
Kytke sähköliitin sähkön ulosot-
toon. (→S. 394)
4
5
6
7
OM12M02FI.book Page 503 Friday, January 27, 2017 1:25 PM

5048-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
8
9
OM12M02FI.book Page 504 Friday, January 27, 2017 1:25 PM
