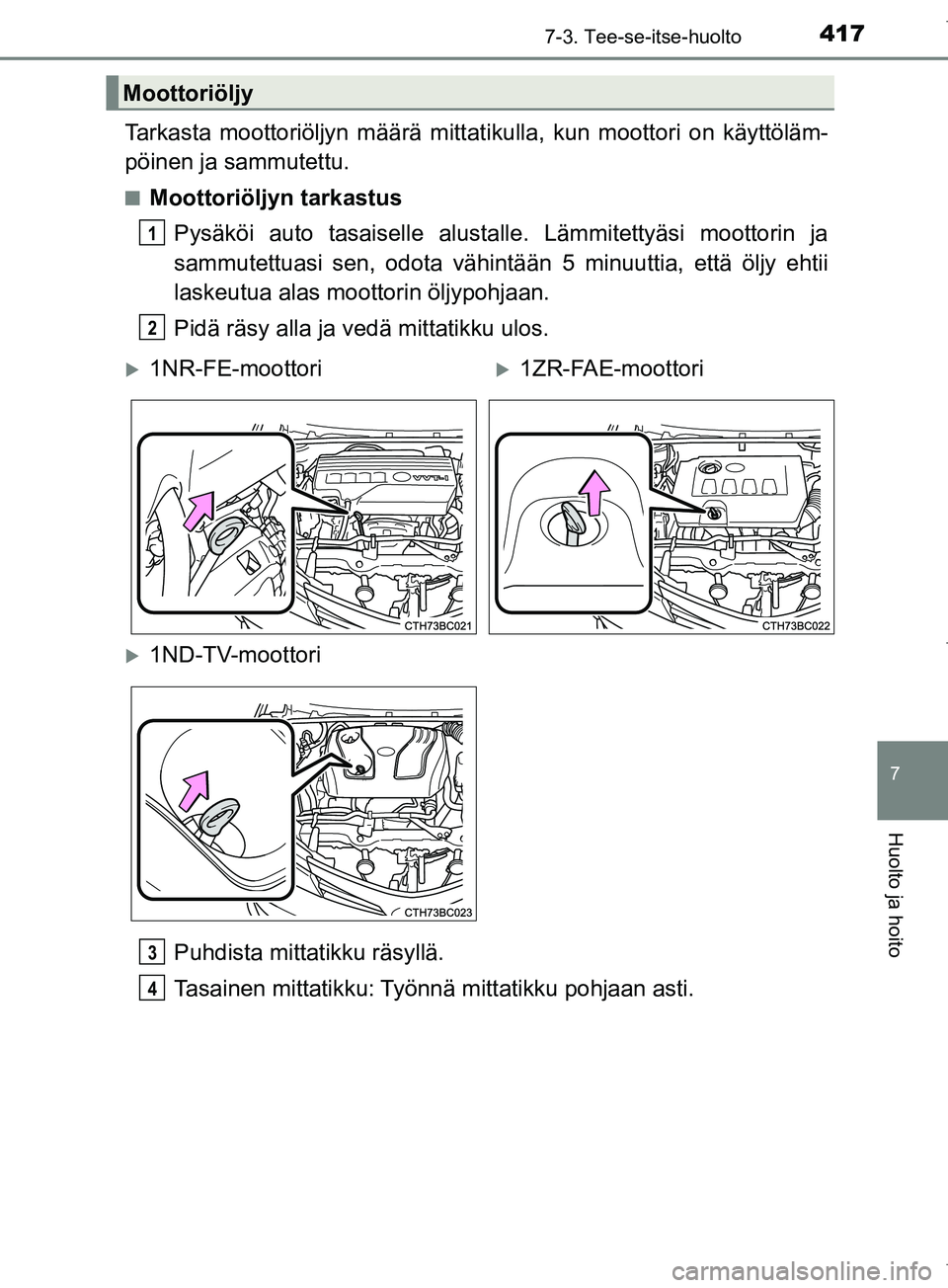

2017 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4177-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastusPysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja
sammutettuasi sen, odota vähintään 5 minuuttia, että öljy ehtii
laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Tasainen mittatikku: Työnnä mittatikku pohjaan asti.
Moottoriöljy
1
2
1NR-FE-moottori1ZR-FAE-moottori
1ND-TV-moottori
3
4
OM12M02FI.book Page 417 Friday, January 27, 2017 1:25 PM

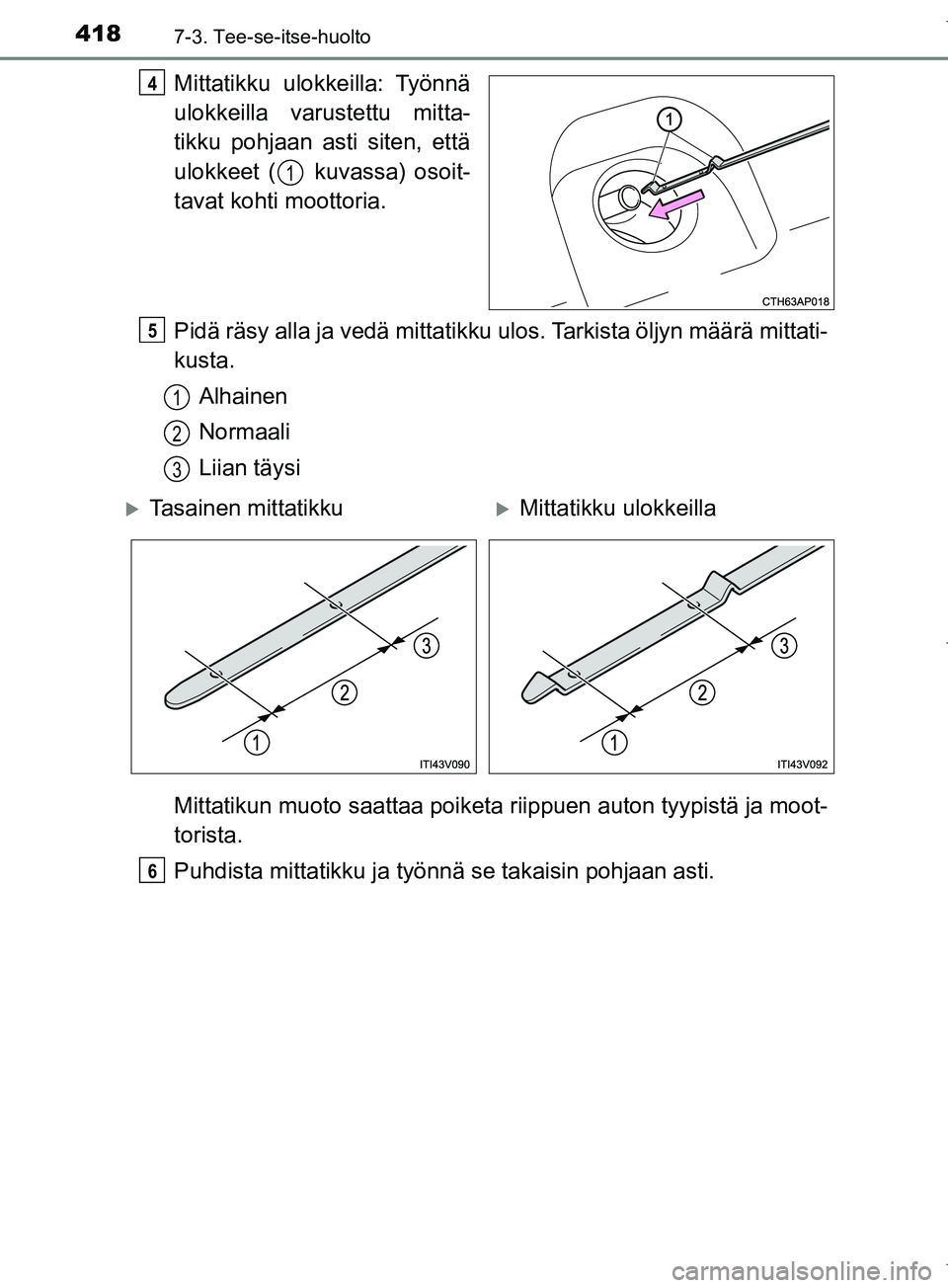

4187-3. Tee-se-itse-huolto
OM12M02FI
Mittatikku ulokkeilla: Työnnä
ulokkeilla varustettu mitta-
tikku pohjaan asti siten, että
ulokkeet ( kuvassa) osoit-
tavat kohti moottoria.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.4
1
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla
6
OM12M02FI.book Page 418 Friday, January 27, 2017 1:25 PM

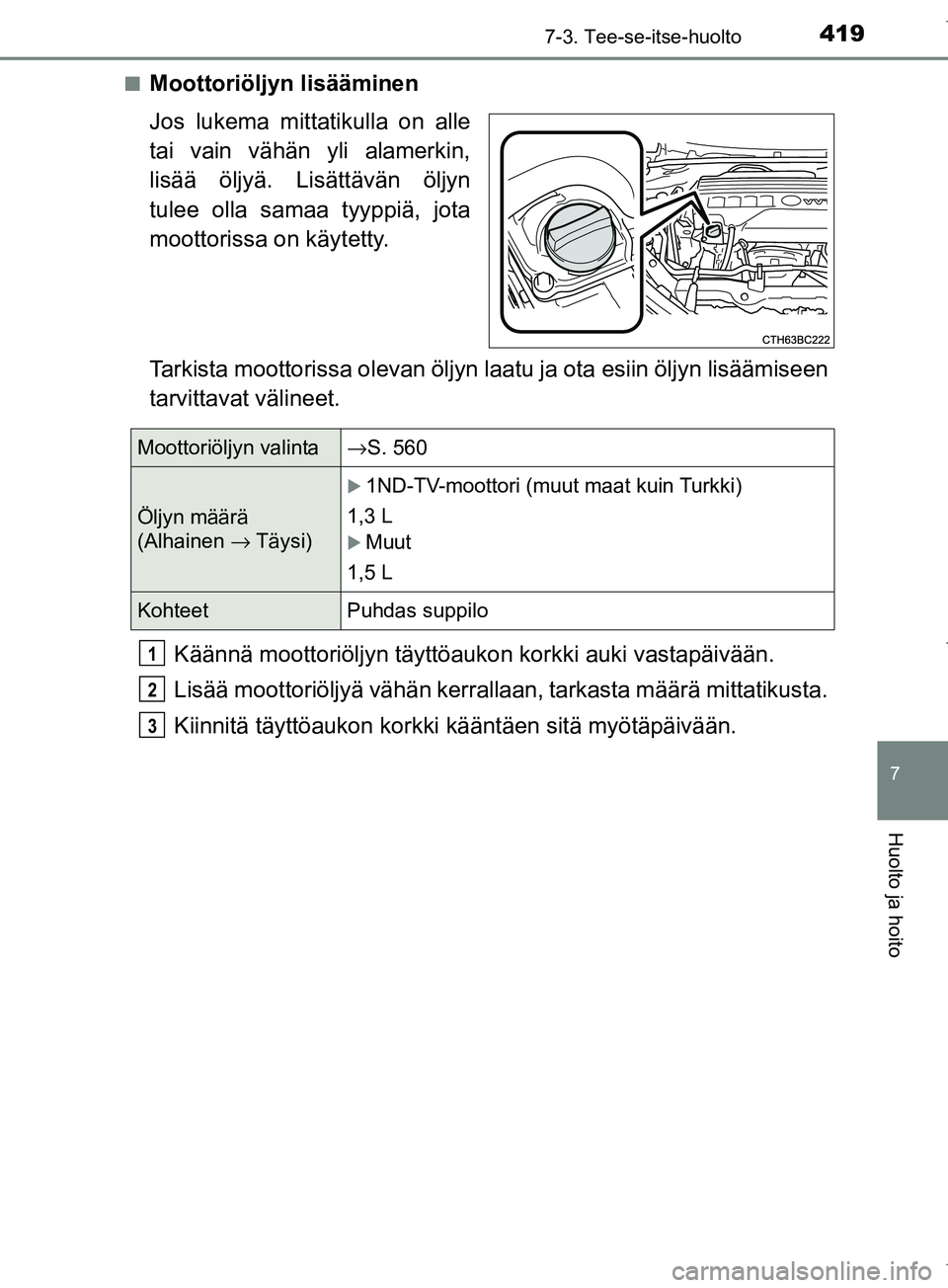

4197-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
Moottoriöljyn valinta →S. 560
Öljyn määrä
(Alhainen → Täysi)
1ND-TV-moottori (muut maat kuin Turkki)
1,3 L
Muut
1,5 L
Kohteet Puhdas suppilo
1
2
3
OM12M02FI.book Page 419 Friday, January 27, 2017 1:25 PM

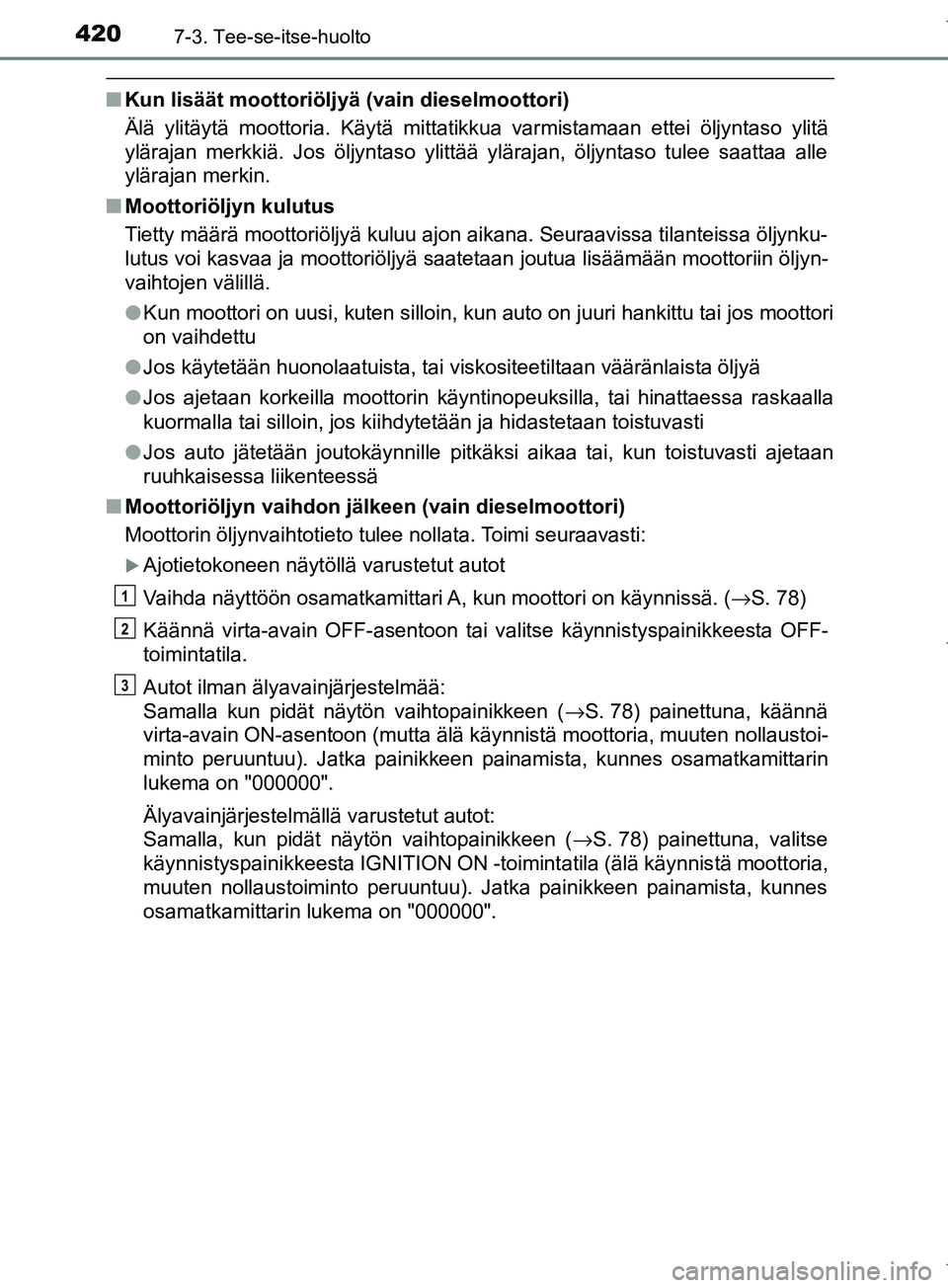

4207-3. Tee-se-itse-huolto
OM12M02FI
nKun lisäät moottoriöljyä (vain dieselmoottori)
Älä ylitäytä moottoria. Käytä mittatikkua varmistamaan ettei öljyntaso ylitä
ylärajan merkkiä. Jos öljyntaso ylittää ylärajan, öljyntaso tulee s\
aattaa alle
ylärajan merkin.
n Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan väärä\
nlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai hinattaessa raskaalla
kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
n Moottoriöljyn vaihdon jälkeen (vain dieselmoottori)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
Ajotietokoneen näytöllä varustetut autot
Vaihda näyttöön osamatkamittari A, kun moottori on käynnissä. ( →S. 78)
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkeesta OFF-
toimintatila.
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön vaihtopainikkeen ( →S. 78) painettuna, käännä
virta-avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaustoi-
minto peruuntuu). Jatka painikkeen painamista, kunnes osamatkamittarin
lukema on "000000".
Älyavainjärjestelmällä varustetut autot:
Samalla, kun pidät näytön vaihtopainikkeen ( →S. 78) painettuna, valitse
käynnistyspainikkeesta IGNITION ON -toimintatila (älä käynnistä moottoria,
muuten nollaustoiminto peruuntuu). Jatka painikkeen painamista, kunnes
osamatkamittarin lukema on "000000".
1
2
3
OM12M02FI.book Page 420 Friday, January 27, 2017 1:25 PM

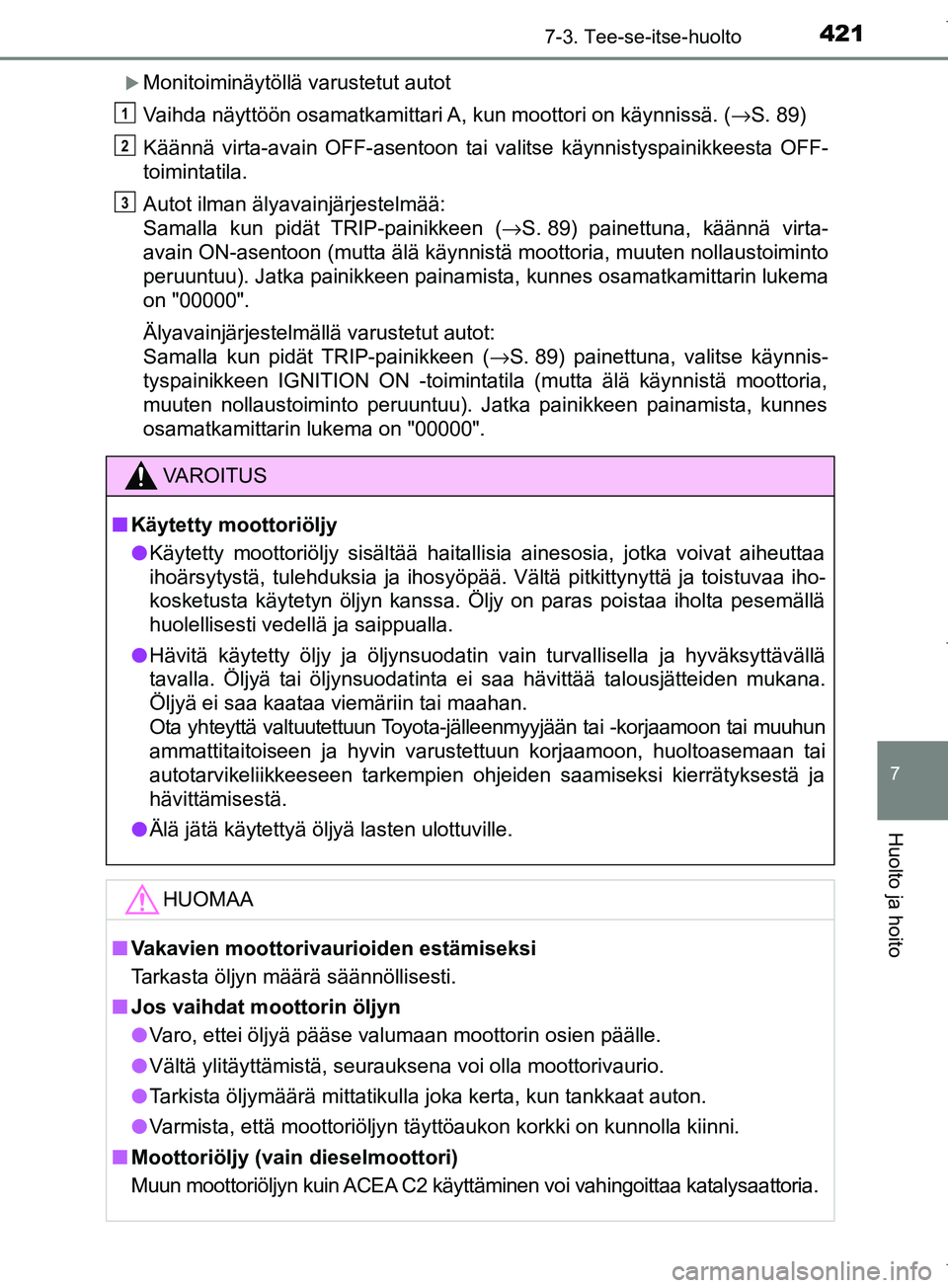

4217-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Monitoiminäytöllä varustetut autot
Vaihda näyttöön osamatkamittari A, kun moottori on käynnissä. (→S. 89)
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkeesta OFF-
toimintatila.
Autot ilman älyavainjärjestelmää:
Samalla kun pidät TRIP-painikkeen ( →S. 89) painettuna, käännä virta-
avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaustoiminto
peruuntuu). Jatka painikkeen painamista, kunnes osamatkamittarin lukema
on "00000".
Älyavainjärjestelmällä varustetut autot:
Samalla kun pidät TRIP-painikkeen ( →S. 89) painettuna, valitse käynnis-
tyspainikkeen IGNITION ON -toimintatila (mutta älä käynnistä moottoria,
muuten nollaustoiminto peruuntuu). Jatka painikkeen painamista, kunnes
osamatkamittarin lukema on "00000".
VAROITUS
n Käytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan tai
autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä ja
hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
n Vakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
n Moottoriöljy (vain dieselmoottori)
Muun moottoriöljyn kuin ACEA C2 käyttäminen voi vahingoittaa katalysaattoria.
1
2
3
OM12M02FI.book Page 421 Friday, January 27, 2017 1:25 PM

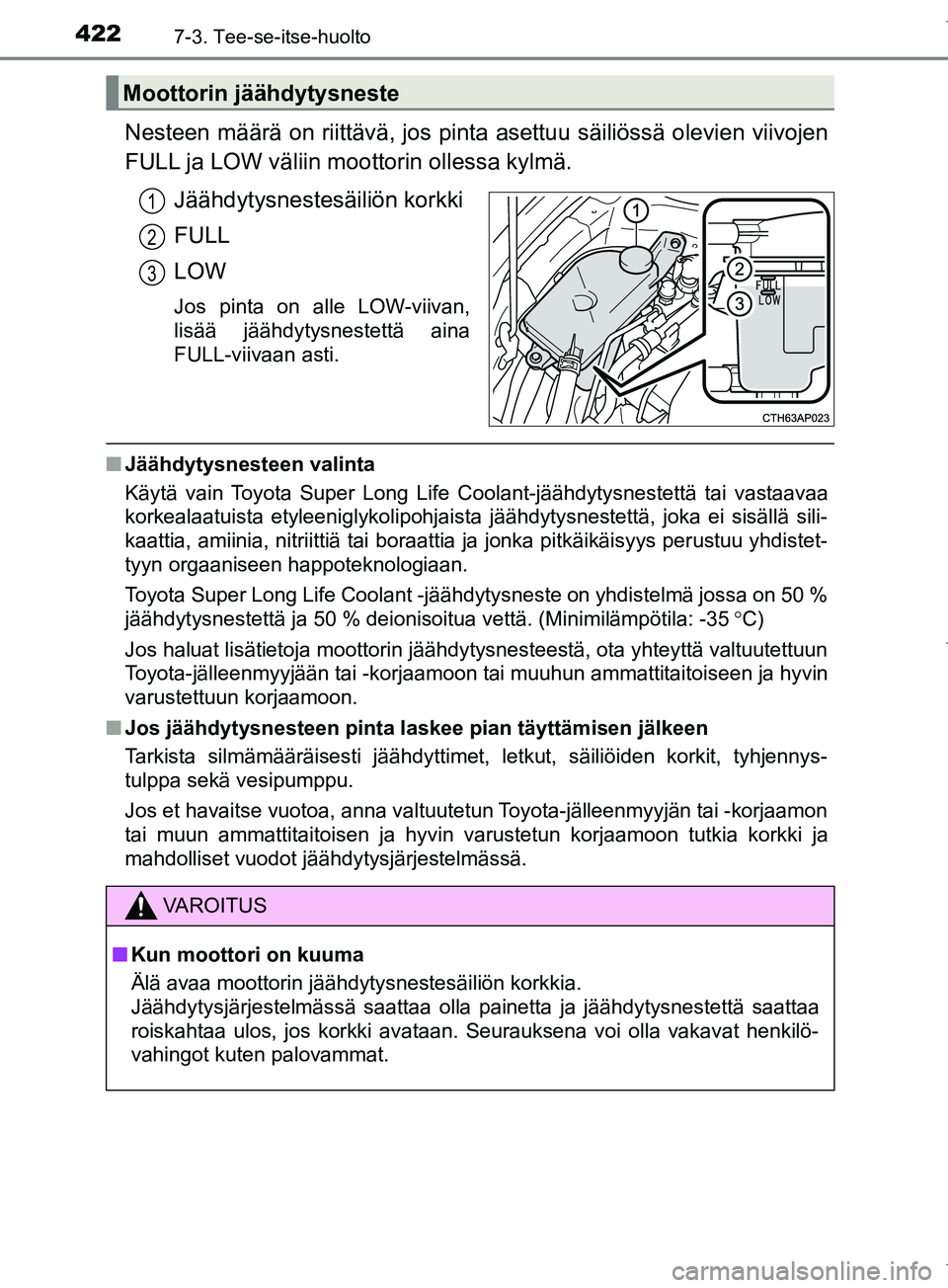

4227-3. Tee-se-itse-huolto
OM12M02FI
Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin ollessa kylmä.Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant-jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista jäähdytysnestettä, jok\
a ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on yhdistelmä jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimilämpötila: -35 °C)
Jos haluat lisätietoja moottorin jäähdytysnesteestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon ta i muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet, letkut, säiliöiden korkit, tyhjennys-
tulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamoon tutkia korkki ja
mahdolliset vuodot jäähdytysjärjestelmässä.
Moottorin jäähdytysneste
1
2
3
VAROITUS
n Kun moottori on kuuma
Älä avaa moottorin jäähdytysnestesäiliön korkkia.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan. Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
OM12M02FI.book Page 422 Friday, January 27, 2017 1:25 PM

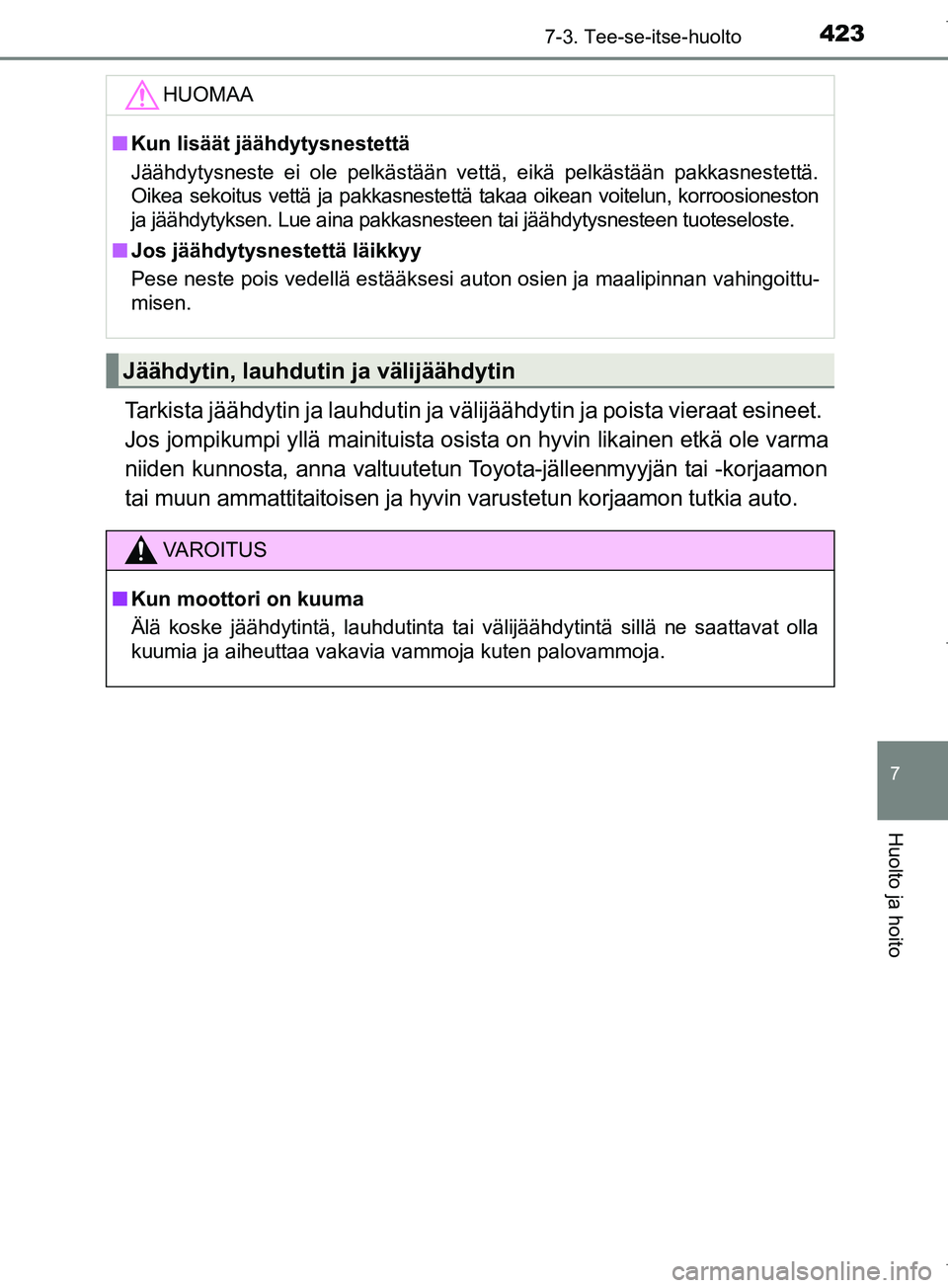

4237-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Tarkista jäähdytin ja lauhdutin ja välijäähdytin ja poista vieraat esineet.
Jos jompikumpi yllä mainituista osista on hyvin likainen etkä ole varma
niiden kunnosta, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosioneston
ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuoteseloste.
n Jos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi auton osien ja maalipinnan vahingoittu-
misen.
Jäähdytin, lauhdutin ja välijäähdytin
VAROITUS
n Kun moottori on kuuma
Älä koske jäähdytintä, lauhdutinta tai välijäähdytintä sillä ne saattavat olla
kuumia ja aiheuttaa vakavia vammoja kuten palovammoja.
OM12M02FI.book Page 423 Friday, January 27, 2017 1:25 PM

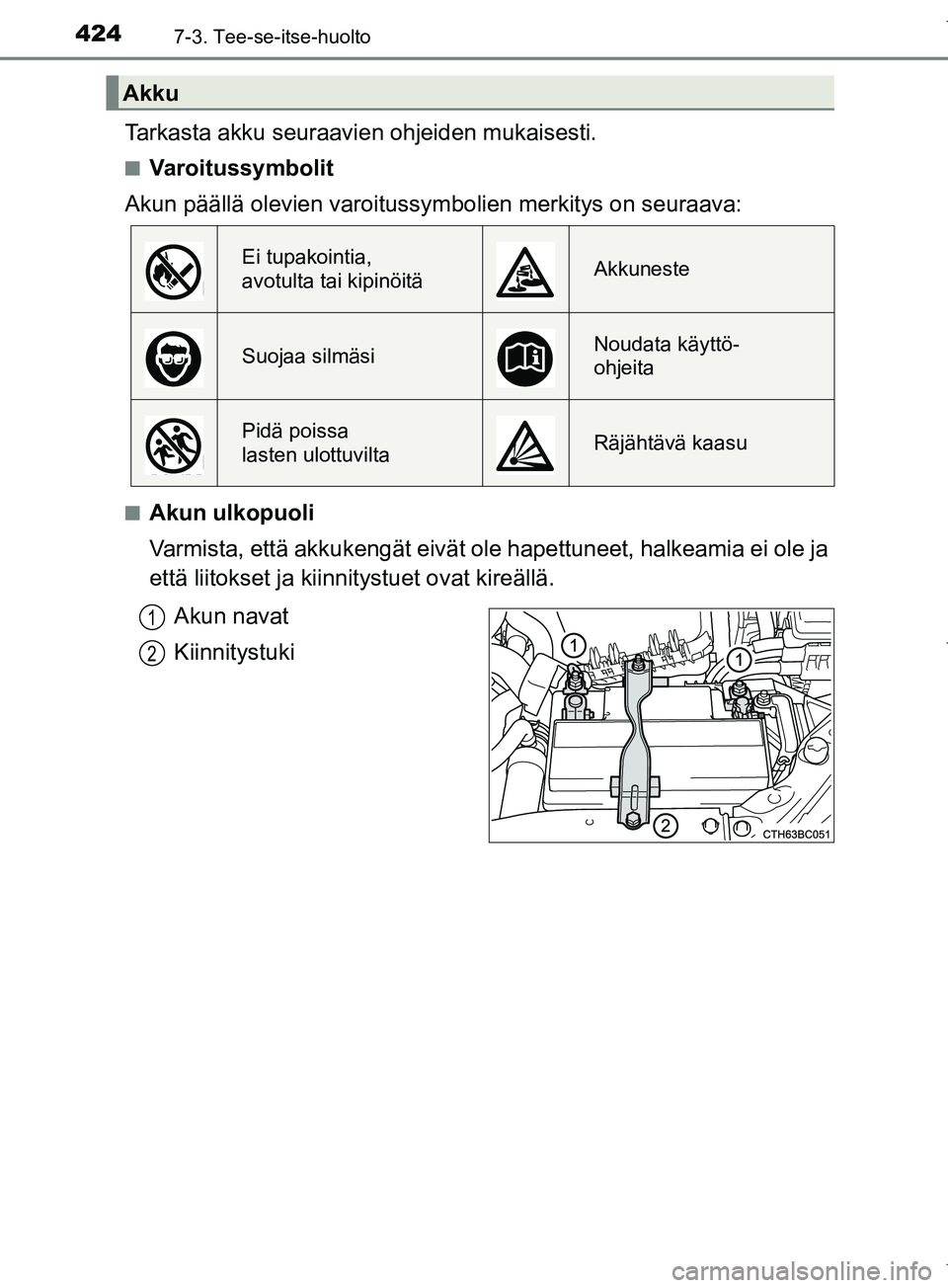

4247-3. Tee-se-itse-huolto
OM12M02FI
Tarkasta akku seuraavien ohjeiden mukaisesti.
nVaroitussymbolit
Akun päällä olevien varoitussy mbolien merkitys on seuraava:
nAkun ulkopuoli
Varmista, että akkukengät eivät ol e hapettuneet, halkeamia ei ole ja
että liitokset ja kiinnitystuet ovat kireällä.
Akun navat
Kiinnitystuki
Akku
Ei tupakointia,
avotulta tai kipinöitäAkkuneste
Suojaa silmäsiNoudata käyttö-
ohjeita
Pidä poissa
lasten ulottuviltaRäjähtävä kaasu
1
2
