2654-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FI
4
Ajaminen
nEri tunnistimet
Pysäköintitutka∗
∗: Joissakin malleissa

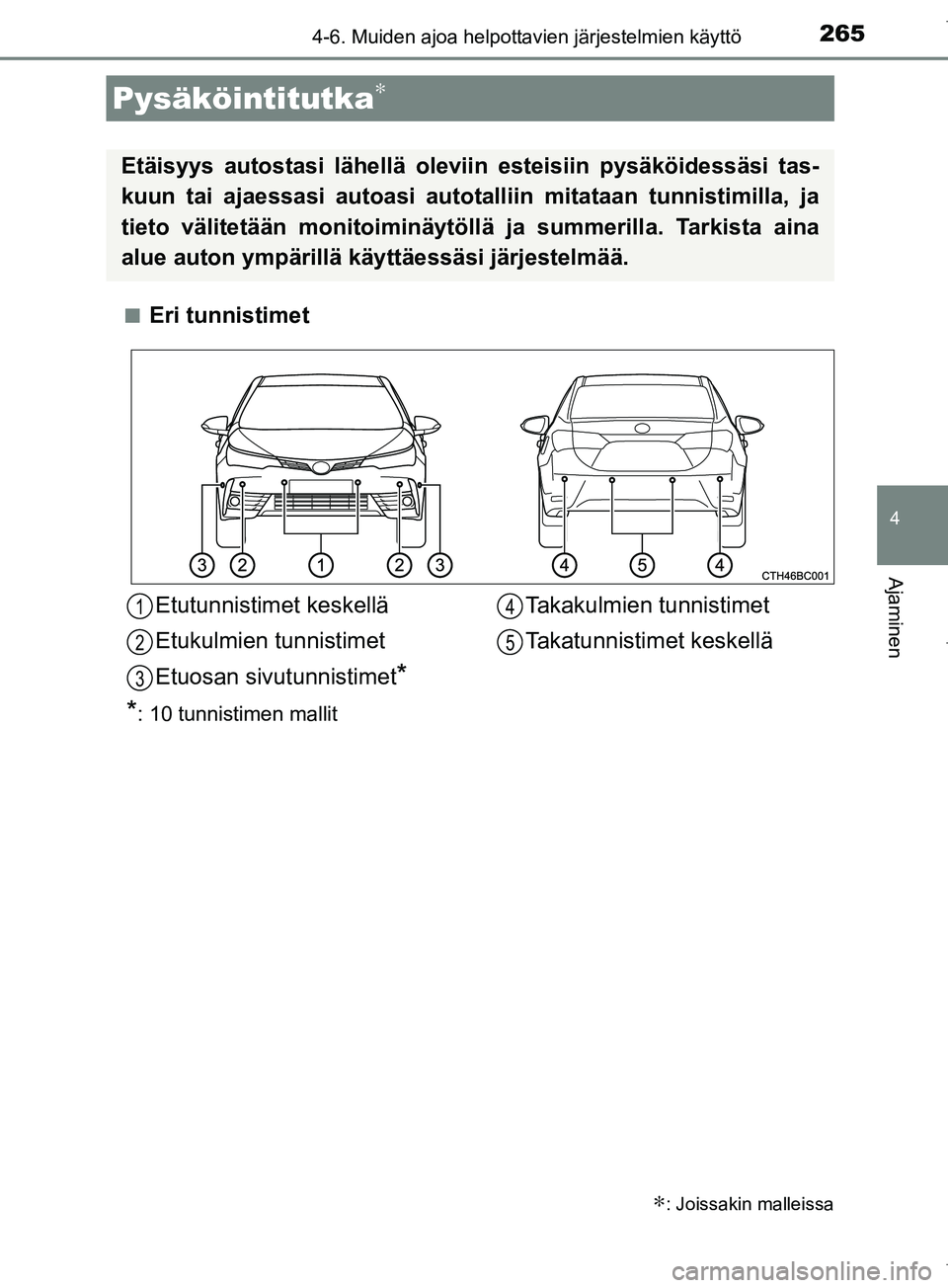

Etäisyys autostasi lähellä oleviin esteisiin pysäköidessäsi tas-
kuun tai ajaessasi autoasi autotalliin mitataan tunnistimilla, ja
tieto välitetään monitoiminäytöll ä ja summerilla. Tarkista aina
alue auton ympärillä käyttäessäsi järjestelmää.
Etutunnistimet keskellä
Etukulmien tunnistimet
Etuosan sivutunnistimet
*
*
: 10 tunnistimen mallit
Takakulmien tunnistimet
Takatunnistimet keskellä1
2
3
4
5
OM12M02FI.book Page 265 Friday, January 27, 2017 1:25 PM

2664-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FIn

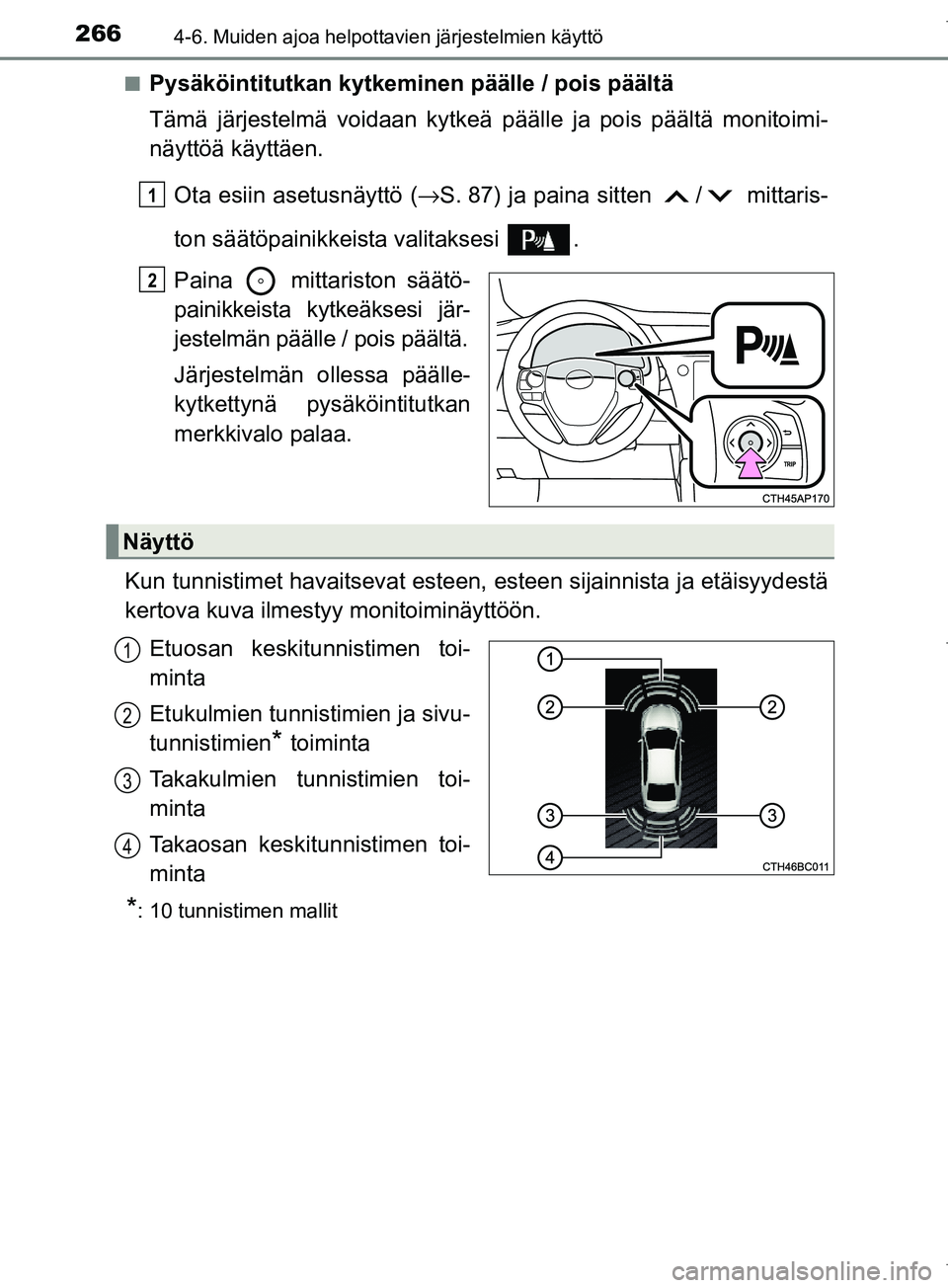

Pysäköintitutkan kytkeminen päälle / pois päältä
Tämä järjestelmä voidaan kytkeä
päälle ja pois päältä monitoimi-
näyttöä käyttäen.
Ota esiin asetusnäyttö ( →S. 87) ja paina sitten / mittaris-
ton säätöpainikkeista valitaksesi .
Paina mittariston säätö-
painikkeista kytkeäksesi jär-
jestelmän päälle / pois päältä.
Järjestelmän ollessa päälle-
kytkettynä pysäköintitutkan
merkkivalo palaa.
Kun tunnistimet havaitsev at esteen, esteen sijainnista ja etäisyydestä
kertova kuva ilmestyy monitoiminäyttöön.
Etuosan keskitunnistimen toi-
minta
Etukulmien tunnistimien ja sivu-
tunnistimien
* toiminta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen toi-
minta
*: 10 tunnistimen mallit
1
2
Näyttö
1
2
3
4
OM12M02FI.book Page 266 Friday, January 27, 2017 1:25 PM

2674-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FI
4
Ajaminen

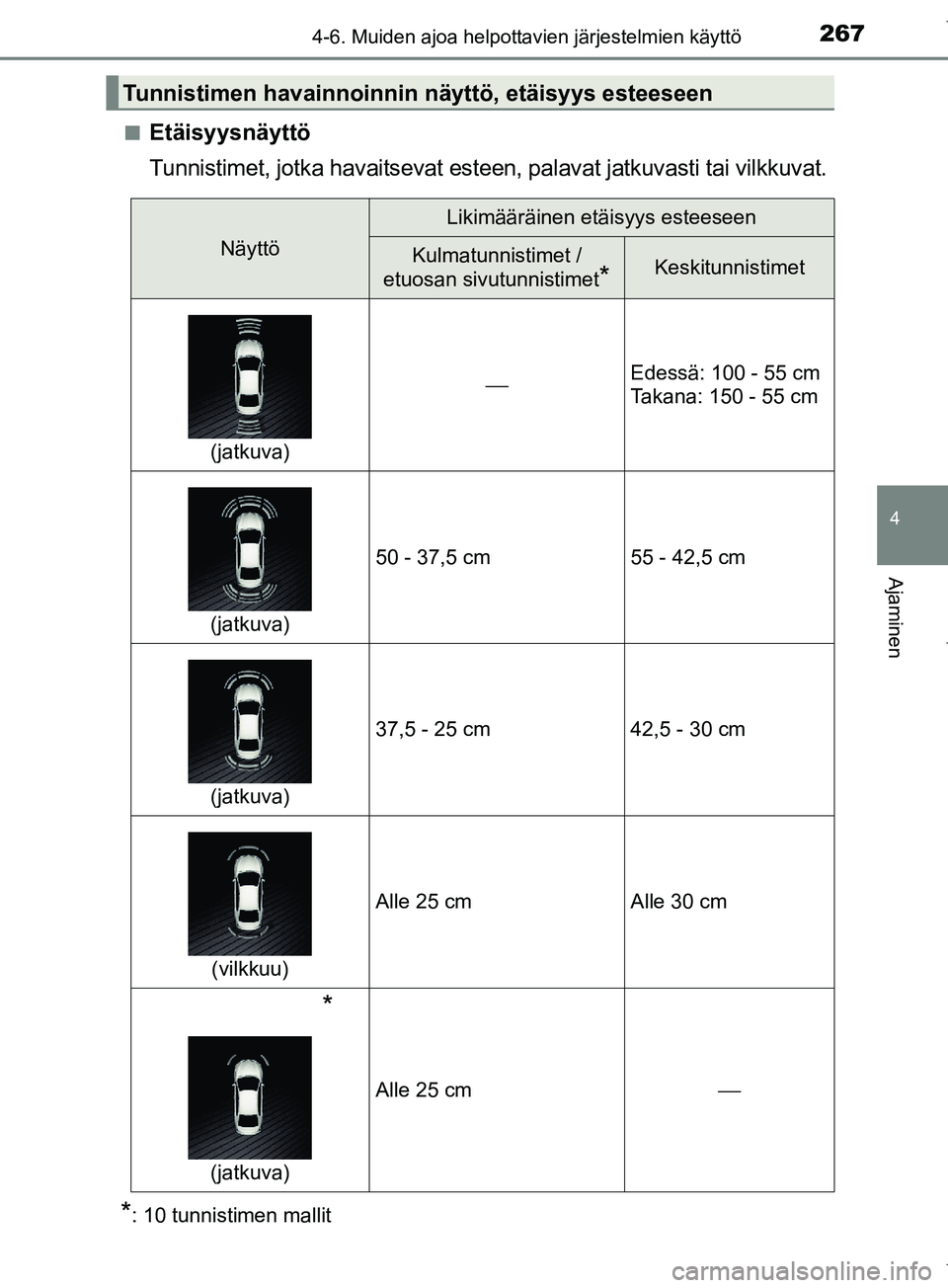

nEtäisyysnäyttö
Tunnistimet, jotka havaitsevat esteen, palavat jatkuvasti tai vilkkuvat.
*: 10 tunnistimen mallit
Tunnistimen havainnoinnin näyttö, etäisyys esteeseen
Näyttö
Likimääräinen etäisyys esteeseen
Kulmatunnistimet /
etuosan sivutunnistimet
*Keskitunnistimet
(jatkuva)
⎯Edessä: 100 - 55 cm
Takana: 150 - 55 cm
(jatkuva)
50 - 37,5 cm55 - 42,5 cm
(jatkuva)
37,5 - 25 cm42,5 - 30 cm
(vilkkuu)
Alle 25 cm Alle 30 cm
*
(jatkuva)
Alle 25 cm ⎯
OM12M02FI.book Page 267 Friday, January 27, 2017 1:25 PM

2684-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FIn

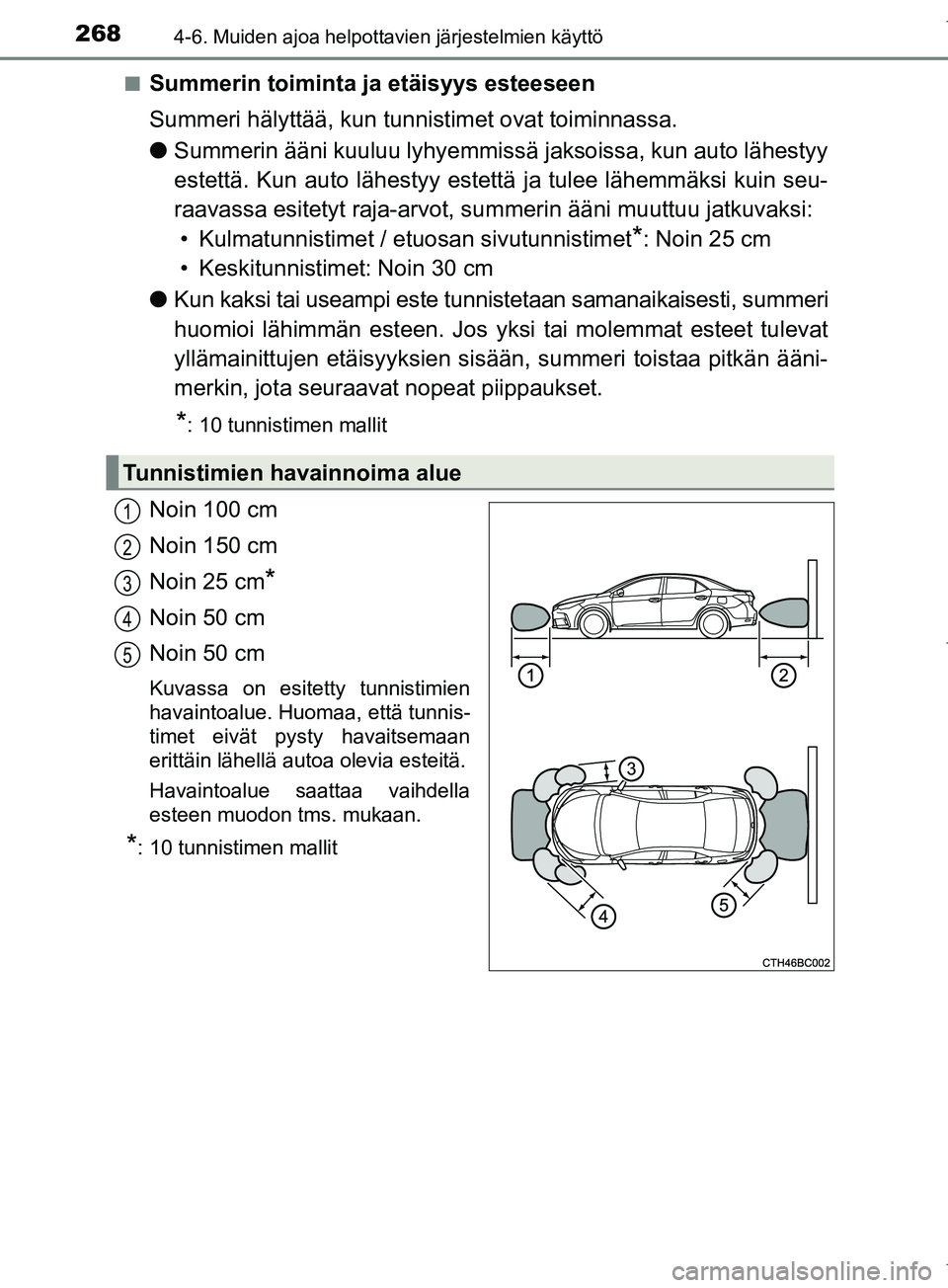

Summerin toiminta ja etäisyys esteeseen
Summeri hälyttää, kun tunnistimet ovat toiminnassa.
l
Summerin ääni kuuluu lyhyemmissä jaksoissa, kun auto lähestyy
estettä. Kun auto lähestyy estett ä ja tulee lähemmäksi kuin seu-
raavassa esitetyt raja-arvot, su mmerin ääni muuttuu jatkuvaksi:
• Kulmatunnistimet / etuosan sivutunnistimet
*: Noin 25 cm
• Keskitunnistimet: Noin 30 cm
l Kun kaksi tai useampi este tunnistetaan samanaikaisesti, summeri
huomioi lähimmän esteen. Jos yksi tai molemmat esteet tulevat
yllämainittujen etäisyyksien sisään, summeri toistaa pitkän ääni-
merkin, jota seuraavat nopeat piippaukset.
*: 10 tunnistimen mallit
Noin 100 cm
Noin 150 cm
Noin 25 cm
*
Noin 50 cm
Noin 50 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan
erittäin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
*: 10 tunnistimen mallit
Tunnistimien havainnoima alue
1
2
3
4
5
OM12M02FI.book Page 268 Friday, January 27, 2017 1:25 PM

2694-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FI
4
Ajaminen

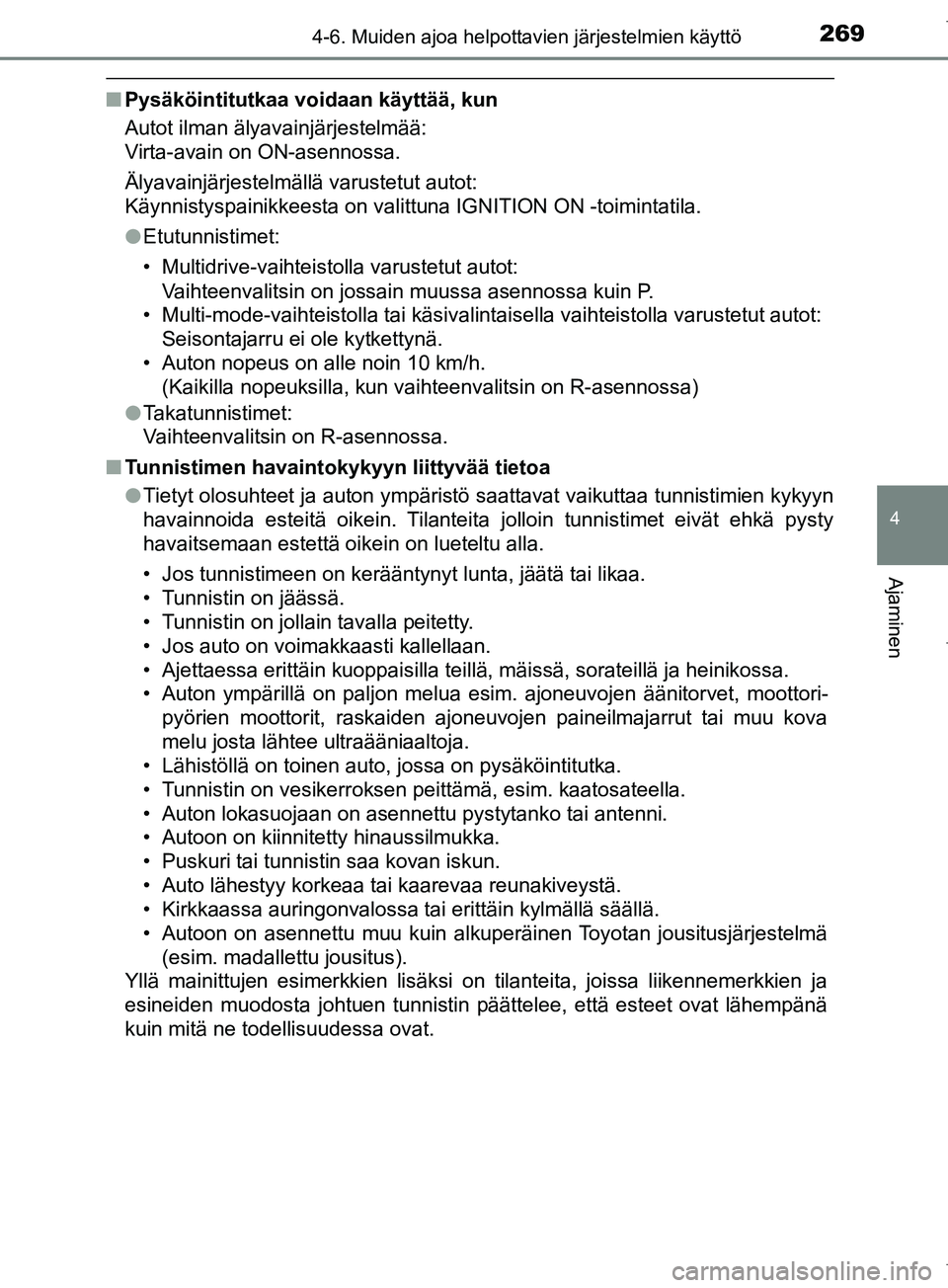

nPysäköintitutkaa voidaan käyttää, kun
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittuna IGNITION ON -toimintatila.
lEtutunnistimet:
• Multidrive-vaihteistolla varustetut autot:
Vaihteenvalitsin on jossain muussa asennossa kuin P.
• Multi-mode-vaihteistolla tai käsivalintaisella vaihteistolla varustetut autot: Seisontajarru ei ole kytkettynä.
• Auton nopeus on alle noin 10 km/h. (Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
l Takatunnistimet:
Vaihteenvalitsin on R-asennossa.
n Tunnistimen havaintokykyyn liittyvää tietoa
lTietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen paineilmajarrut tai muu kova
melu josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
OM12M02FI.book Page 269 Friday, January 27, 2017 1:25 PM

2704-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FIl

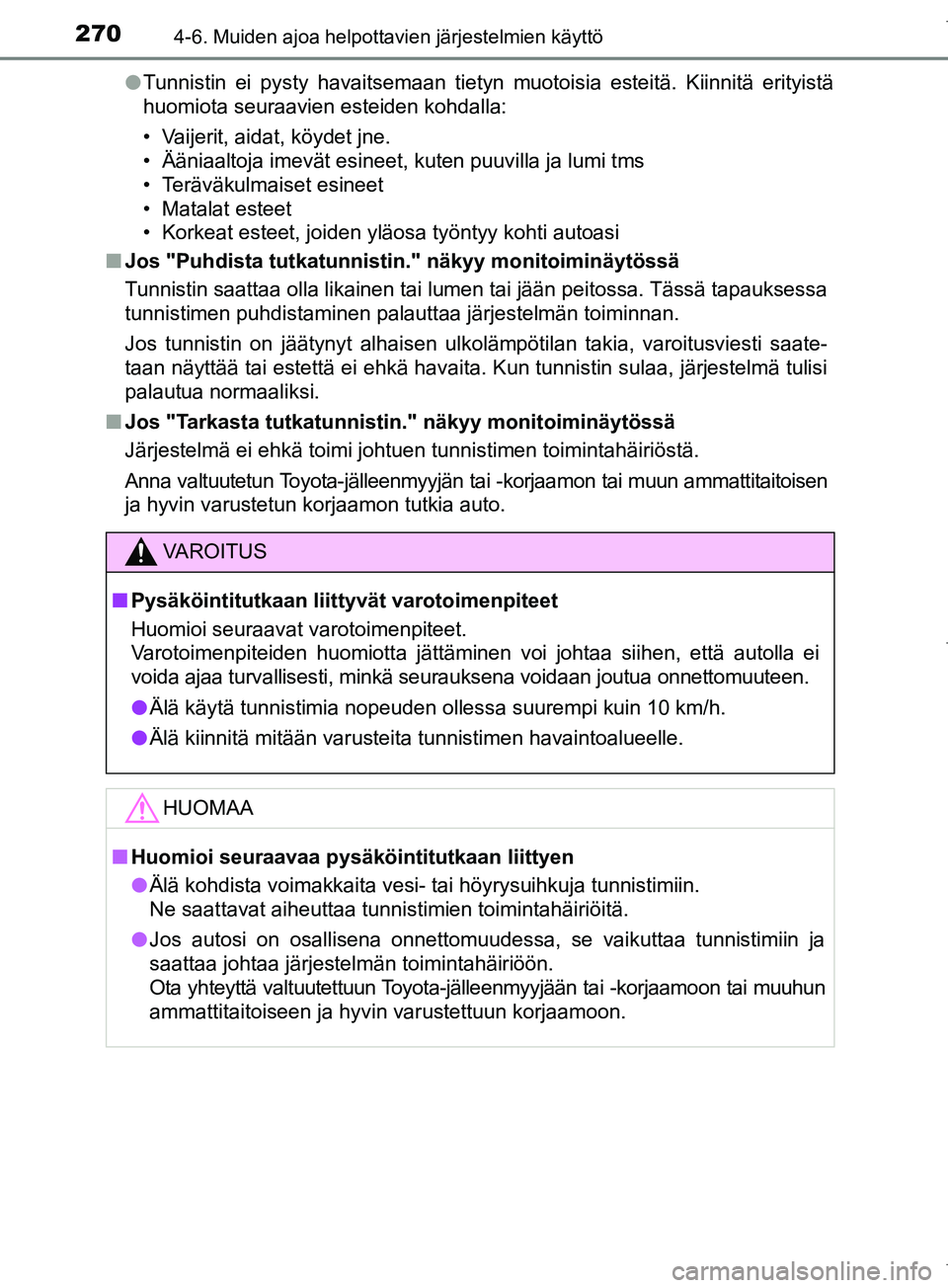

Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
n Jos "Puhdista tutkatunnistin." näkyy monitoiminäytössä
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
n Jos "Tarkasta tutkatunnistin." näkyy monitoiminäytössä
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tutkia auto.
VAROITUS
n Pysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
l Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
l Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
n Huomioi seuraavaa pysäköintitutkaan liittyen
l Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
l Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM12M02FI.book Page 270 Friday, January 27, 2017 1:25 PM

2714-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FI
4
Ajaminen

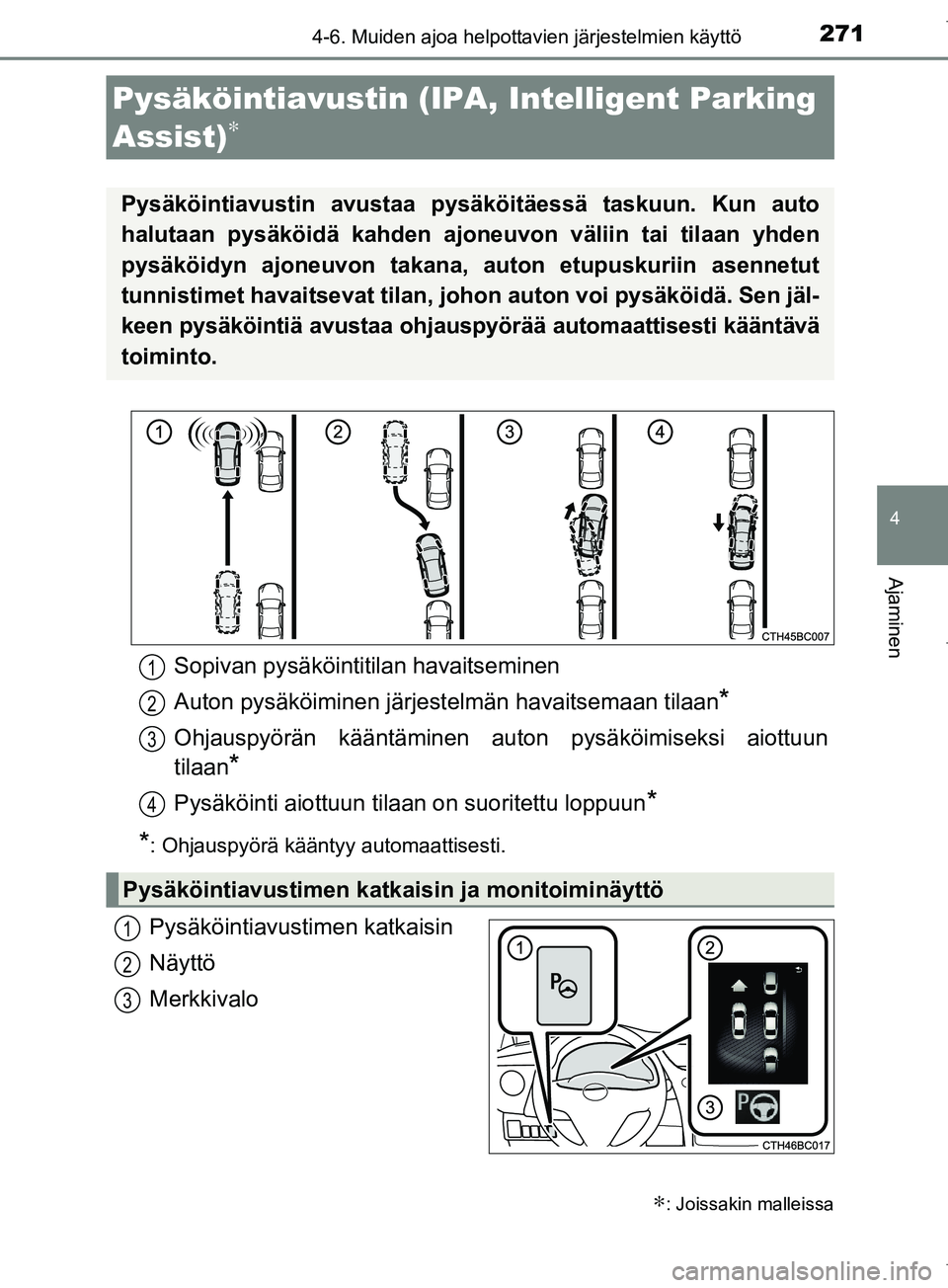

Pysäköintiavustimen katkaisin
Näyttö
Merkkivalo
Pysäköintiavustin (IPA, Intelligent Parking
Assist)
∗
∗: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajone uvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntävä
toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen aut on pysäköimiseksi aiottuun
tilaan
*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
Pysäköintiavustimen katkaisin ja monitoiminäyttö
1
2
3
4
1
2
3
OM12M02FI.book Page 271 Friday, January 27, 2017 1:25 PM

2724-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12M02FI
Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kuljettajan puolella, siirrä suuntavalovipua
osoittaaksesi auton kääntymisaikeet vasemmalle. Jätä suuntavalovipu siihen
asentoon, kunnes automaattinen ohjaustoiminto käynnistyy.
Kytke pysäköintiavustimen kat-
kaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän käynnistyttyä monitoi-
minäyttö vaihtuu pysäköintitilan
tunnistusnäytöksi.
Aja autoa niin, että sen ja pysä-
köityjen ajoneuvojen väliin jää
noin 1 m.
Aja auto pysäköityihin ajoneuvoihin
tai reunakivetykseen nähden niin
samansuuntaisesti kuin mahdollista.
Jos auton nopeus on alhainen, jär-
jestelmä pystyy paremmin pysäköi-
mään samansuuntaisesti pysä-
köityihin ajoneuvoihin tai reunaki-
vetykseen nähden. Auto myös
sijoittuu paremmin pysäköityjen
ajoneuvojen väliseen pysäköintiti-
laan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h
nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
