2017 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

5847-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

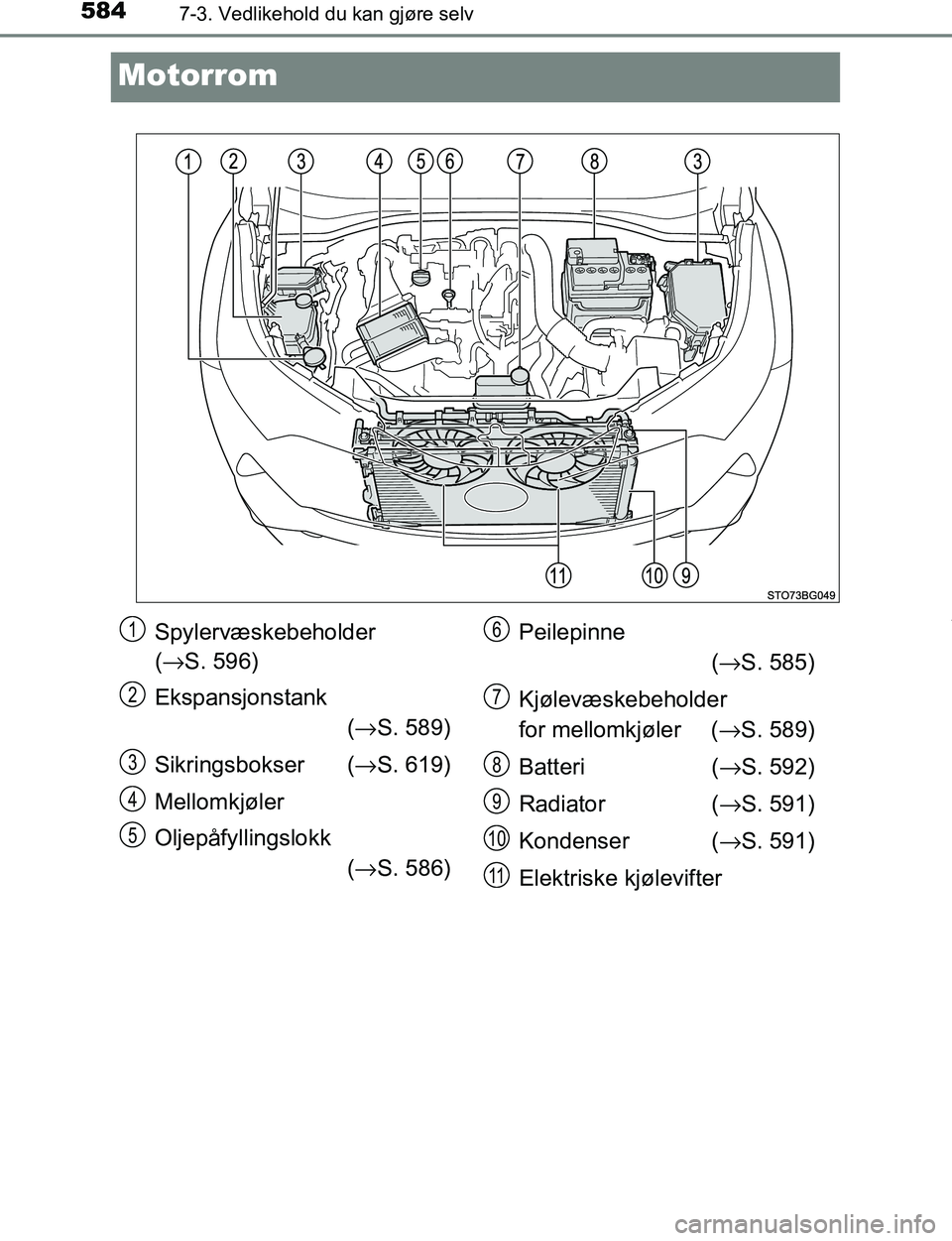

Motorrom
Spylervæskebeholder
(→ S. 596)
Ekspansjonstank (→ S. 589)
Sikringsbokser ( →S. 619)
Mellomkjøler
Oljepåfyllingslokk (→ S. 586) Peilepinne
(→ S. 585)
Kjølevæskebeholder
for mellomkjøler ( →S. 589)
Batteri (→ S. 592)
Radiator (→ S. 591)
Kondenser ( →S. 591)
Elektriske kjølevifter1
2
3
4
5
6
7
8
9
10
11
OM10528NO.book Page 584 Tuesday, February 28, 2017 9:45 AM

5857-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset motoren, slik at oljen renner
ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under
enden, og kontroller oljeni-
vået.Lav
Normal
For høyt
Formen på peilepinnen varierer
avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM10528NO.book Page 585 Tuesday, February 28, 2017 9:45 AM

5867-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NOn
Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
Valg av motorolje →S. 727
Oljemengde
(Low→Full) 1,5 l
Punkter
Ren trakt
1
2
3
OM10528NO.book Page 586 Tuesday, February 28, 2017 9:45 AM

5877-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
nMotoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, ved
tauing eller under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
n Etter skifte av motorolje
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
Gå til displayet for trippteller ”A” mens motoren går.
(→S. 108)
Slå av tenningsbryteren.
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren på ”ON” mens du trykker på ”TRIP”-bryteren
( →S. 108) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
Biler med smart inngangs- og startsystem:
Sett tenningsbryteren i IG-ON-modus mens du trykker på ”TRIP”-bryteren
( →S. 108) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
1
2
3
OM10528NO.book Page 587 Tuesday, February 28, 2017 9:45 AM

5887-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted, bensinstasjon eller bildeleforhand\
ler hvis
du ønsker ytterligere informasjon vedrørende resirkulering eller kondem-
nering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
OM10528NO.book Page 588 Tuesday, February 28, 2017 9:45 AM

5897-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
nEkspansjonstank
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
n
Kjølevæskebeholder for mellomkjøler
Tanklokk
”F”-merket (maks.)
”L”-linje (min)
Hvis nivået er på eller under ”L”-
linjen, må du etterfylle kjøle-
væske opp til ”F”-linjen.
Kjølevæske
1
2
3
1
2
3
OM10528NO.book Page 589 Tuesday, February 28, 2017 9:45 AM

5907-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO
nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 °C)
Hvis du vil ha mer informasjon om kjølevæske, kontakt en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiator, slanger, lokk på ekspansjonstank, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i kjølesystemet.
ADVARSEL
n Når motoren er varm
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM10528NO.book Page 590 Tuesday, February 28, 2017 9:45 AM

5917-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Radiator, kondenser
ADVARSEL
n Når motoren er varm
Ikke berør radiatoren, kondenseren eller mellomkjøleren. De kan være
varme og føre til alvorlige skader som forbrenninger.
OM10528NO.book Page 591 Tuesday, February 28, 2017 9:45 AM
