2017 TOYOTA C-HR Instruksjoner for bruk (in Norwegian)

3844-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn
Følere i midten
*1: S-IPA er ikke aktivert.
*2: S-IPA er aktivert.
Omtrentlig avstand til
hinderMultiinformasjons-displayVarsellyd
Foran: 100 til 55 cm Bak: 150 til 55 cm Sakte
55 til 42,5 cm Middels
42,5 til 30 cm Hurtig
Mindre enn 30 cm
*1 eller
25 cm
*2 Kontinuerlig
OM10528NO.book Page 384 Tuesday, February 28, 2017 9:45 AM

3854-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO

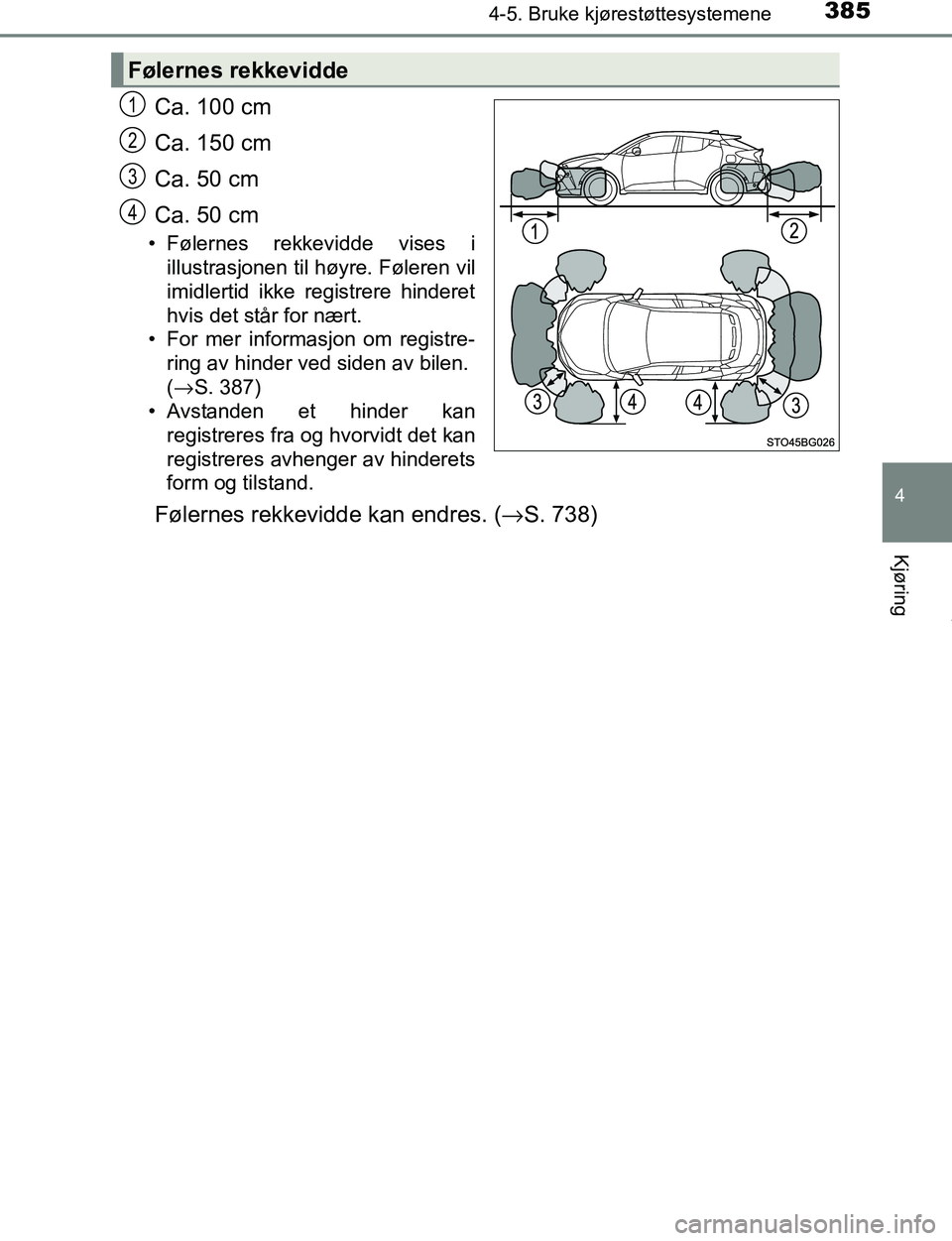

Ca. 100 cm
Ca. 150 cm
Ca. 50 cm
Ca. 50 cm
• Følernes rekkevidde vises iillustrasjonen til høyre. Føleren vil
imidlertid ikke registrere hinderet
hvis det står for nært.
• For mer informasjon om registre-
ring av hinder ved siden av bilen.
(→ S. 387)
• Avstanden et hinder kan
registreres fra og hvorvidt det kan
registreres avhenger av hinderets
form og tilstand.
Følernes rekkevidde kan endres. ( →S. 738)
Følernes rekkevidde
1
2
3
4
OM10528NO.book Page 385 Tuesday, February 28, 2017 9:45 AM

3864-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO
nToyota parkeringshjelp kan brukes når
Biler uten smart inngangs- og startsystem:
Tenningsbryteren står på ”ON”.
Biler med smart inngangs- og startsystem:
Tenningsbryteren står i IG-ON-modus.
lHjørnefølere foran / følere i midten foran:
• Biler med Multidrive: Giret er i en annen stilling enn P.
• Bilens hastighet er ca. 10 km/t eller lavere.
l Sidefølere foran/bak:
• Biler med Multidrive: Giret er i en annen stilling enn P.
• Bilens hastighet er ca. 10 km/t eller lavere
• Rattet er vridd ca. 90° eller mer
l Hjørneføler bak / føler i midten bak:
Giret står i R-stilling.
n Følerinformasjon
lFølernes registreringsområder er begrenset til områdene rundt bilens støt-
fanger.
l Avhengig av hinderets form samt andre faktorer, kan registreringsavstanden
reduseres eller hinderet kan være umulig å registrere.
l Hindre registreres kanskje ikke hvis de er for nære føleren.
l Etter at hinderet er registrert, tar det et lite øyeblikk før det vises. Hvis du
kommer for nær et hinder før displayet og lydsignalet aktiveres, kan det
hende displayet og lydsignalet ikke aktiveres i det hele tatt, selv om du kjø-
rer sakte.
l Tynne stolper eller hindringer som er lavere enn føleren, registreres kanskje
ikke, selv om de har blitt registrert én gang.
l Det kan være vanskelig å høre varsellyder på grunn av volumet på audio-
systemet eller luftstrømmen fra klimaanlegget.
OM10528NO.book Page 386 Tuesday, February 28, 2017 9:45 AM

3874-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOn
Varselfunksjon for hinder ved siden av bilen
Hinder varslet (innenfor bilens kurs)
l Føreren varsles kun dersom hindrene på siden befinner seg innenfor bilens
kurs (display og lydsignal).
l Selv om displayet fungerer både når bilen står stille og når den er i beve-
gelse, høres lydsignalet kun når bilen er i bevegelse.
n Registrering av hinder ved siden av bilen
lDet kan hende hinder ikke registreres på siden av bilen før skanningen er
fullført. Når tenningsbryteren settes til ”ON”-stilling (biler uten smart inn-
gangs- og startsystem) eller i IG-ON-modus (biler med smart inngangs- og
startsystem), fullføres skanningen etter at bilen er kjørt en kort stund. Drifts-
skjermbildet er grået ut inntil skanningene er fullført.
l Når et hinder som f.eks. en annen bil, en fotgjenger eller et dyr registreres
av sidefølerne, kan det hende hinderet fortsatt registreres etter at det ikke
lenger befinner seg innenfor sidefølerens rekkevidde.
n Hvis ”Clean Parking Assist Sensor” (rengjør parkeringshjelpføler) vises i
multiinformasjonsdisplayet
En føler kan være skitten eller dekket med snø eller is. Hvis det er tilfellet,
rengjør du føleren og systemet skal fungere som normalt.
Hvis en føler har fryst på grunn av lave temperaturer, vises en varselmelding
eller gjenstander blir kanskje ikke registrert. Systemet skal gå tilbake til nor-
mal drift når føleren tiner. Når et hinder ved siden av bilen befinner
seg innenfor bilens kurs mens bilen beve-
ger seg fremover eller bakover, informerer
denne funksjonen føreren ved hjelp av
displayet og lydsignalet.
Hinder ikke varslet (utenfor bilens kurs)
Bilens beregnede kurs
1
2
3
OM10528NO.book Page 387 Tuesday, February 28, 2017 9:45 AM

3884-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NOn
Hvis ”Parking Assist Malfunction” (parkeringshjelpfeil) vises i multiin-
formasjonsdisplayet
Systemet fungerer ikke på grunn av feil med en føler.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
n Tilpasning
Lydsignalets volum kan endres.
(Funksjoner som kan tilpasses: →S. 738)
ADVARSEL
n Bruk av Toyota parkeringshjelp
Ta hensyn til forholdsreglene nedenfor for å hindre uventede ulykker.
l Ikke overskrid fartsgrensen på 10 km/t.
l Følernes registreringsområder og reaksjonstid er begrenset. Når du kjører
fremover eller bakover, må du for sikkerhets skyld sjekke området rundt
bilen (spesielt på sidene). Kjør langsomt og bruk bremsen for å kontrollere
bilens fart.
l Ikke monter tilbehør innenfor følernes registreringsområder.
OM10528NO.book Page 388 Tuesday, February 28, 2017 9:45 AM

3894-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NO
ADVARSEL
n Følere
Visse tilfeller kan påvirke følerens registreringsevne. Noen eksempler er
oppført nedenfor.
l Det er smuss, snø eller is på føleren. (Dette problemet løses ved å tørke
av følerne.)
l Føleren er frosset. (Dette problemet løses ved å tine opp området.)
I veldig kaldt vær, hvis føleren er frosset, kan det hende at skjermen viser
en uvanlig skjermvisning, ev. at hindre ikke blir registrert.
l Føleren er tildekket på en eller annen måte.
l I skarpt sollys eller intens kulde
l Ved kjøring på en ekstremt humpete vei, i en bakke, på grus eller på gress
l Det er høy støy i nærheten av bilen fra f.eks. motorsykkelmotorer, trykk-
luftbremser på store kjøretøyer el ler andre høye lyder som produserer
ultralydbølger.
l Det har blitt sprutet vann eller regnet kraftig på føleren.
l Føleren dynkes i vann på en oversvømt vei.
l Bilen heller mye til den ene siden.
l Bilen er utstyrt med en skjermstang eller trådløs antenne.
l Bilen nærmer seg en høyde eller en sving.
l Følerens rekkevidde er redusert på grunn av f.eks. et skilt som står i veien.
l Området rett under støtfangerne registreres ikke.
l Hvis hindringer kommer for nær føleren.
l Støtfangeren eller føleren får et kraftig støt.
l Hvis bilen ikke har et originalt Toyota-oppheng (senket oppheng osv.).
l Det er en annen bil utstyrt med parkeringshjelp i nærheten.
l Slepekroker er montert.
l Det er montert et bakgrunnsbelyst skilt, skiltholder osv.
I tillegg til eksemplene ovenfor kan det hende at et hinder ikke kan
registreres eller at følerens rekkevidde forkortes, avhengig av hindrenes
form og beskaffenhet.
OM10528NO.book Page 389 Tuesday, February 28, 2017 9:45 AM

3904-5. Bruke kjørestøttesystemene
C-HR_OM_Europe_OM10528NO
ADVARSEL
n Sidefølere
I følgende situasjoner kan det hende klaringssonaren ikke fungerer normalt,
noe som kan føre til en uventet ulykke. Kjør forsiktig.
l Det kan være at hindringer på sidene av bilen ikke blir registrert før bilen
har kjørt en liten stund og skanningen av sideområdene er fullført.
(→S. 387)
l Selv etter at skanningen av sideområdene er fullført, kan ikke hinder som
andre biler, personer eller dyr som nærmer seg bilen fra sidene,
registreres.
l Selv etter at skanningen av sideområdene er fullført, er det ikke sikkert
hinder kan registreres, avhengig av omgivelsene rundt bilen.
Dersom dette er tilfelle, viser sidefølerens betjeningsdisplay ( →S. 381)
midlertidig avslått.
n Hinder som kanskje ikke kan registreres
l Formen på hinderet kan gjøre at føle ren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materi aler som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
• Det er ikke sikkert føleren registrerer personer dersom de bruker visse typer klær.
• Bevegelige objekter som personer eller dyr
OM10528NO.book Page 390 Tuesday, February 28, 2017 9:45 AM

3914-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_OM_Europe_OM10528NOOBS
n
Bruk av Toyota parkeringshjelp
I følgende situasjoner er det mulig at systemet ikke fungerer korrekt på grunn av
feil på følerne e.l. Få bilen kontrollert hos en autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet pålitelig verksted.
l Skjermbildet for Toyota parkeringshjelp blinker, og en varsellyd høres selv
om det ikke er registrert noen hindre.
l Området rundt føleren kolliderer med noe eller utsettes for harde støt.
l Støtfangeren kolliderer med noe.
l Hvis displayet vises og forblir på uten å pipe
l Kontroller føleren først hvis det oppstår en feil.
Hvis feilen oppstår selv om ikke det er is, snø eller søle på føleren, er det
sannsynlig at føleren har en funksjonsfeil.
n Merknad ved rengjøring av bilen
Ikke bruk hard vannstråle eller damp mot følerområdet.
Dette kan medføre i feil på føleren.
