2017 TOYOTA AYGO Návod na použití (in Czech)

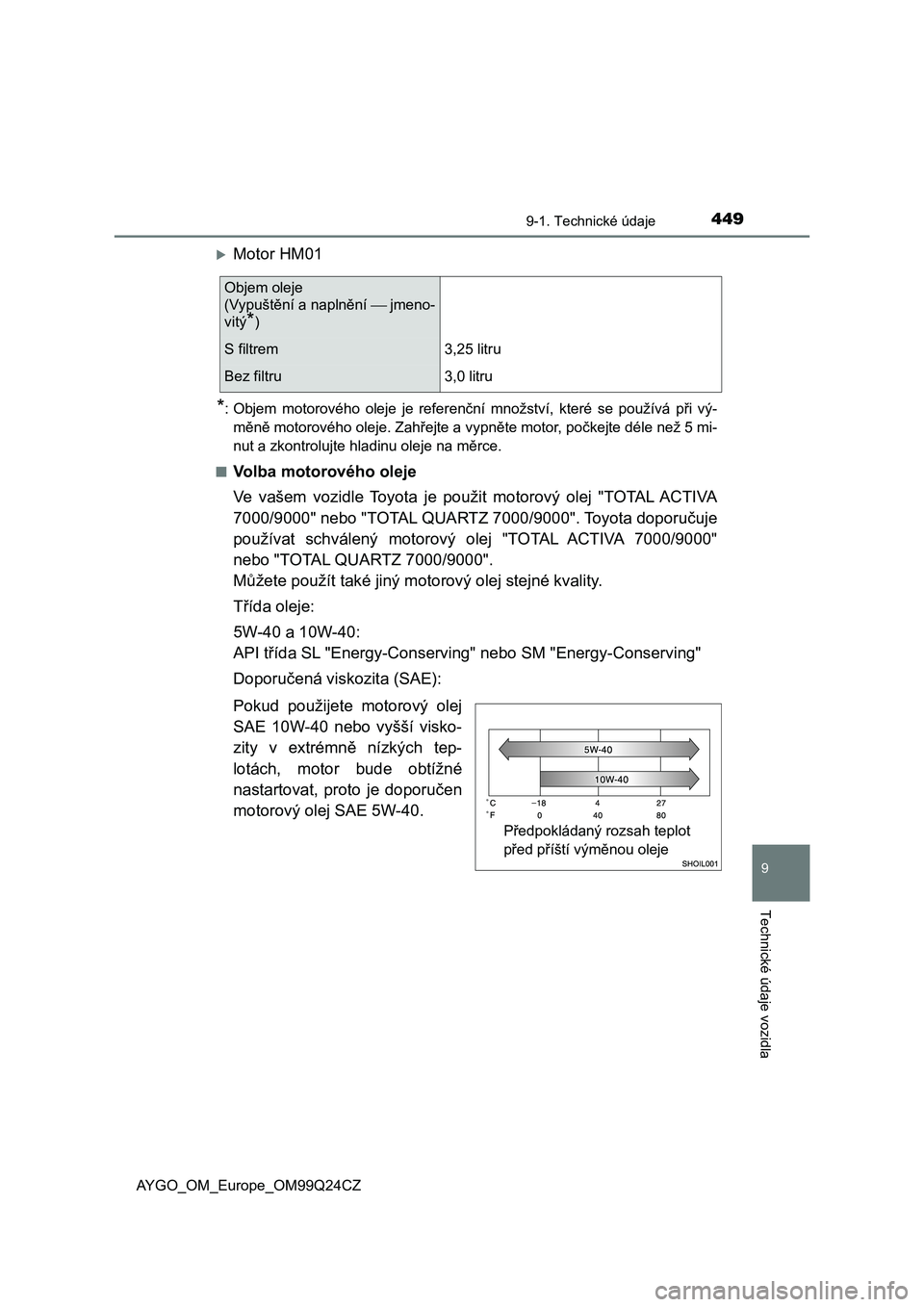

4499-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Motor HM01
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle Toyota je použit motorový olej "TOTAL ACTIVA
7000/9000" nebo "TOTAL QUARTZ 7000/9000". Toyota doporučuje
používat schválený motorový olej "TOTAL ACTIVA 7000/9000"
nebo "TOTAL QUARTZ 7000/9000".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
5W-40 a 10W-40:
API třída SL "Energy-Conserving" nebo SM "Energy-Conserving"
Doporučená viskozita (SAE):
Pokud použijete motorový olej
SAE 10W-40 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 5W-40.
Objem oleje
(Vypuštění a naplnění  jmeno-
vitý
*)
S filtrem3,25 litru
Bez filtru3,0 litru
Předpokládaný rozsah teplot
před příští výměnou oleje

4509-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
Viskozita oleje (jako příklad je zde vysvětleno 5W-40):
• Hodnota 5W v označení 5W-40 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 40 v označení 5W-40 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny registrovanými značkami API,
aby vám pomohly zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SM"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 5W-40" zna-
mená třídu viskozity SAE.
Spodní část: "Energy-Conserv-
ing" znamená, že tento olej zajiš-
ťuje úsporu paliva a ochranu
životního prostředí.

4519-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Motor 1KR
*: Identifikační kód je vyznačen na
místech zobrazených na obrázku.
Systém chlazení
Objem
(Jmenovitý)0Q011,
0Q021
*3,6 litru
0Q090*4,3 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Na zadní straně

4529-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
Motor HM01
Objem (Jmenovitý)4,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Genuine Premium Long Life Coolant
2WZ-TV"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Nemíchejte "Toyota Super Long Life Coolant" s "Toyota Genuine Premium
Long Life Coolant 2WZ-TV".
Elektrický systém
Akumulátor
Napětí naprázdno* při
20 C:12,6  12,8 V Plně nabitý
12,2
 12,4 V Napůl nabitý
11 , 8
 12,0 V Vybitý
(
*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud5 A max.

4539-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
Motor 1KR
Motor HM01
Manuální převodovka (včetně předního diferenciálu)
Objem převodového oleje
(Jmenovitý)1,7 litru
Typ převodového oleje
Používejte některý z následujících:
• "TOYOTA Genuine Manual Transmission
Gear Oil LV"
• Jiný převodový olej, který odpovídá spe-
cifikacím API GL-4 a SAE 75W
Objem převodového oleje
(Jmenovitý)2,0 litru
Typ převodového oleje
Používejte některý z následujících:
• "Exxon Mobil Transmission Oil FE 75W"
• Jiný převodový olej, který odpovídá spe-
cifikacím SAE 75W
UPOZORNĚNÍ
■Převodový olej manuální převodovky (motor 1KR)
Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine Manual
Transmission Gear Oil LV".

4549-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 196 N.
14palcové pneumatiky (typ A)*
14palcové pneumatiky (typ B)*
Brzdy
Mezera pedálu*1
Vozidla s levo-
stranným říze-
ním
94 mm Min.
Vozidla s pra-
vostranným ří-
zením
93 mm Min.
Volný chod pedálu1  6 mm
Zdvih páky parkovací brzdy*25  8 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No. 116
DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik165/65R14 79T
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol14  4 1/2J
Utahovací moment
šroubů kol103 N·m
Rozměr pneumatik165/65R14 79T
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Vzadu: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol14  4 1/2J
Utahovací moment
šroubů kol103 N·m

4559-1. Technické údaje
9
Technické údaje vozidla
AYGO_OM_Europe_OM99Q24CZ
15palcové pneumatiky
Kompaktní rezervní kola (je-li ve výbavě)
*: Tlak huštění pneumatik je vyzna-
čen na levém středním sloupku.
Rozměr pneumatik165/60R15 77H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Vpředu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu: 230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol15  4 1/2J
Utahovací moment
šroubů kol103 N·m
Rozměr pneumatikT125/70R15 95M, T125/70D15 95M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol15  4B
Utahovací moment
šroubů kol103 N·m

4569-1. Technické údaje
AYGO_OM_Europe_OM99Q24CZ
Žárovky
ŽárovkyWTy p
Exteriér
Světlomety55A
Přední mlhová světla*19B
Přední směrová světla21C
Brzdová/koncová světla21/5C
Zadní směrová světla21D
Couvací světlo21C
Zadní mlhové světlo21C
Osvětlení registrační značky5E
Třetí brzdové světlo5E
InteriérVnitřní lampička5E
Osvětlení zavazadlového prostoru5F
A: Halogenové žárovky HIR2
B: Halogenové žárovky H16
C: Bajonetové žárovky (čiré)
D: Bajonetové žárovky (oranžové)
E: Bezpaticové žárovky (čiré)
F: Sufitové žárovky (čiré)
*: Je-li ve výbavě
