2017 TOYOTA AYGO Návod na použití (in Czech)

3697-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99Q24CZ
Vyjměte příchytku vložky blat-
níku a odtáhněte vložku blat-
níku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí doprava, abyste ji upevnili.

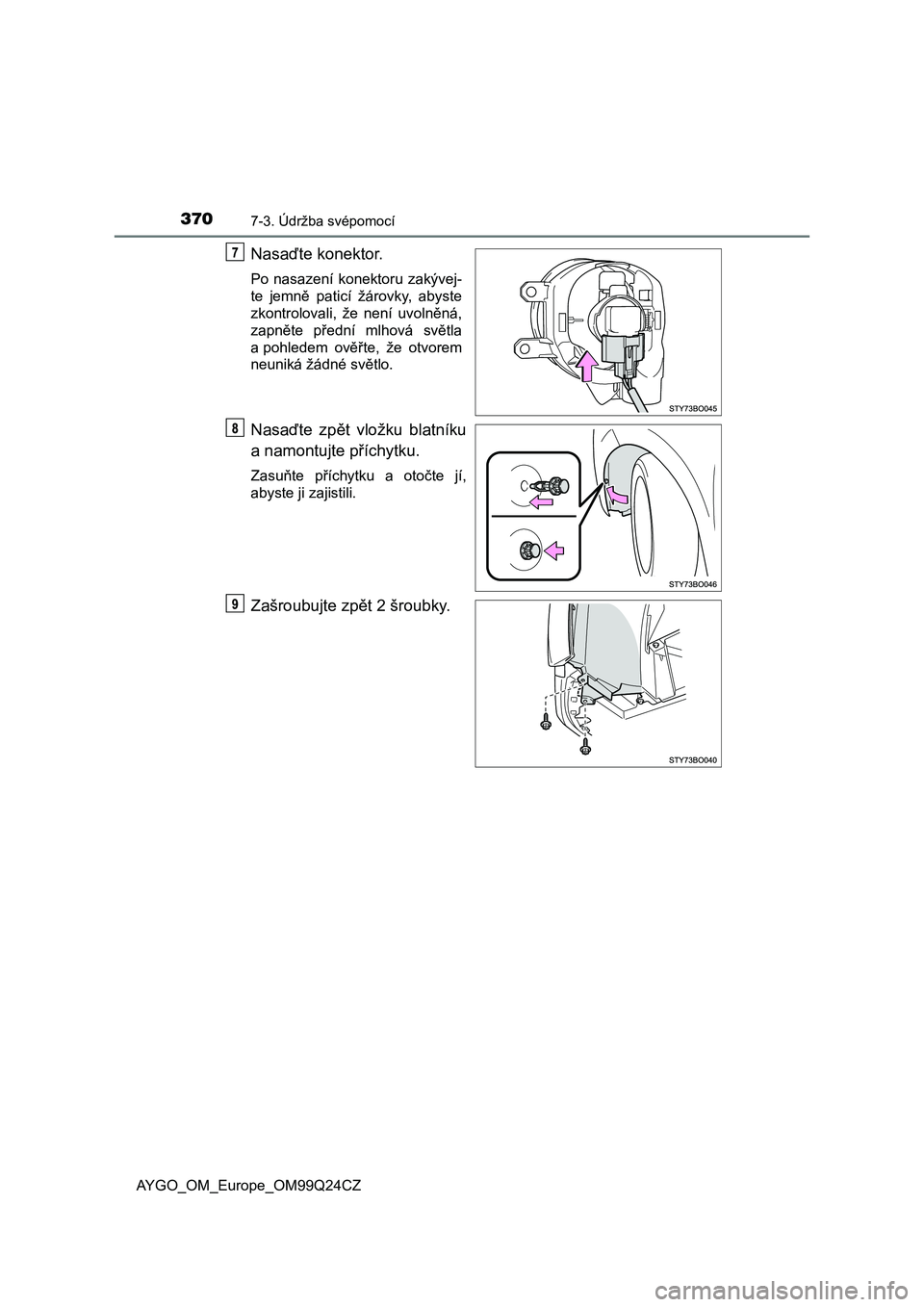

3707-3. Údržba svépomocí
AYGO_OM_Europe_OM99Q24CZ
Nasaďte konektor.
Po nasazení konektoru zakývej-
te jemně paticí žárovky, abyste
zkontrolovali, že není uvolněná,
zapněte přední mlhová světla
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Nasaďte zpět vložku blatníku
a namontujte příchytku.
Zasuňte příchytku a otočte jí,
abyste ji zajistili.
Zašroubujte zpět 2 šroubky.

3717-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99Q24CZ■
Brzdová/koncová světla, couvací světla, zadní mlhové světlo
a zadní směrová světla
Otevřete zadní dveře a vy-
jměte 2 šrouby, a vyjměte
jednotku světla jejím přímým
zatažením dozadu ze zadní
části vozidla.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Couvací světlo nebo zadní
mlhové světlo
Zadní směrové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Couvací světlo nebo zadní
mlhové světlo
Zadní směrové světlo
Když nasazujete žárovku, proveďte montáž dle a v obrá-
ceném pořadí.
Nasaďte jednotku světel a pak
ji zajistěte 2 šroubky.
Při montáži zarovnejte vodítko
( ) a čepy ( ) na jednotce
světel s úchyty.
1
2
3
1
2
3
12

3727-3. Údržba svépomocí
AYGO_OM_Europe_OM99Q24CZ■
Osvětlení registrační značky
Uvolněte západky a vyjměte
osvětlení registrační značky.
Abyste zabránili poškození, pře-
kryjte špičku plochého šroubo-
váku hadříkem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku
a otočte paticí žárovky do-
prava.

3737-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99Q24CZ
Namontujte zpět osvětlení re-
gistrační značky dle obrázku.
Při nasazení zarovnejte zářezy
a úchyty na osvětlení registrační
značky s držákem.
■
Třetí brzdové světlo
Stlačte horní pružiny použitím
plochého šroubováku a vyjmě-
te jednotku třetího brzdového
světla.
Abyste zabránili poškození, pře-
kryjte špičku plochého šroubová-
ku páskou.
Vyjměte patici žárovky.
Pružina
Pružiny

3747-3. Údržba svépomocí
AYGO_OM_Europe_OM99Q24CZ
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Přední obrysová světla
●Světla pro denní svícení (jsou-li ve výbavě)
●Boční směrová světla
■LED světla
Přední obrysová světla a světla pro denní svícení (jsou-li ve výbavě) se sklá-
dají z mnoha LED diod. Pokud je některé z LED světel vadné, zavezte vozi-
dlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota, nebo
k jinému řádně kvalifikovanému a vybavenému odborníkovi, aby světlo vymě-
nil.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. Pro další
informace v následujících situacích kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.

3757-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99Q24CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
