2017 TOYOTA AVENSIS Instructieboekje (in Dutch)

6179-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW-2WW motoren aan.
Alternatieve oliën:
Voor informatie over goedgekeurde alternatieve oliën kunt u terecht
bij een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW/2WW motoren of een van de
goedgekeurde motoroliën gebruikt, kan de motor beschadigd
raken.
Als de voorgeschreven olie niet beschikbaar is, is het toegestaan
om maximaal 1 l (1,1 qt., 0,9 Imp.qt.) bij te vullen met ACEA C3-
oliën. Alleen olie met 0W-30, 5W-30, 0W-40 of 5W-40 is toege-
staan.
OPMERKING
■Voorkomen van beschadigingen aan de motor
●Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
<004e004800580055004700480003005000520057005200550052004f004c007300510003004a0048004500550058004c004e0057000f0003004e0044005100030047004800030050005200570052005500030045004800560046004b00440047004c004a00
47000300550044004e004800510011[
●Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l (1,1 qt.,
<0013000f001c0003002c005000530011005400570011000c0003005900440051000300470048000300590052004f004a004800510047004800030052004f004c007300510003005a005200550047004800510003004a0048004500550058004c004e005700
1d0003002400260028002400030026001600100052004f004c[ën.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
AVENSIS_OM_OM20C66E_(EE).book Page 617 Friday, November 4, 2016 5:03 PM

6189-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
Koelsysteem
Inhoud
(indicatie)
Benzine-
motor
1ZR-FAE motor
6,3 l (6,7 qt., 5,5 Imp.qt.)
2ZR-FAE en 3ZR-FAE motor
Multidrive CVT: 6,2 l (6,6 qt., 5,5 Imp.qt.)
Handgeschakelde transmissie: 6,3 l (6,7 qt.,
5,5 Imp.qt.)
Diesel-
motor
Met extra verwarming
7,3 l (7,7 qt., 6,4 Imp.qt.)
Zonder extra verwarming
7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort
koelvloei-
stof
Benzine-
motorGebruik een van de volgende middelen.
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Diesel-
motor
Originele Toyota Premium Long Life Coolant 1WW/
2WW of gelijkwaardig.
Geconcentreerde originele Toyota Premium Long
Life Coolant 1WW/2WW moet worden gemengd in
de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water.
Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde koel-
vloeistof van vergelijkbare kwaliteit contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C66E_(EE).book Page 618 Friday, November 4, 2016 5:03 PM

6199-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Ontsteking (benzinemotor)
Bougie
Merk DENSO SC20HR11, SC16HR11
Elektrodenafstand 1,1 mm (0,043 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
AVENSIS_OM_OM20C66E_(EE).book Page 619 Friday, November 4, 2016 5:03 PM

6209-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.

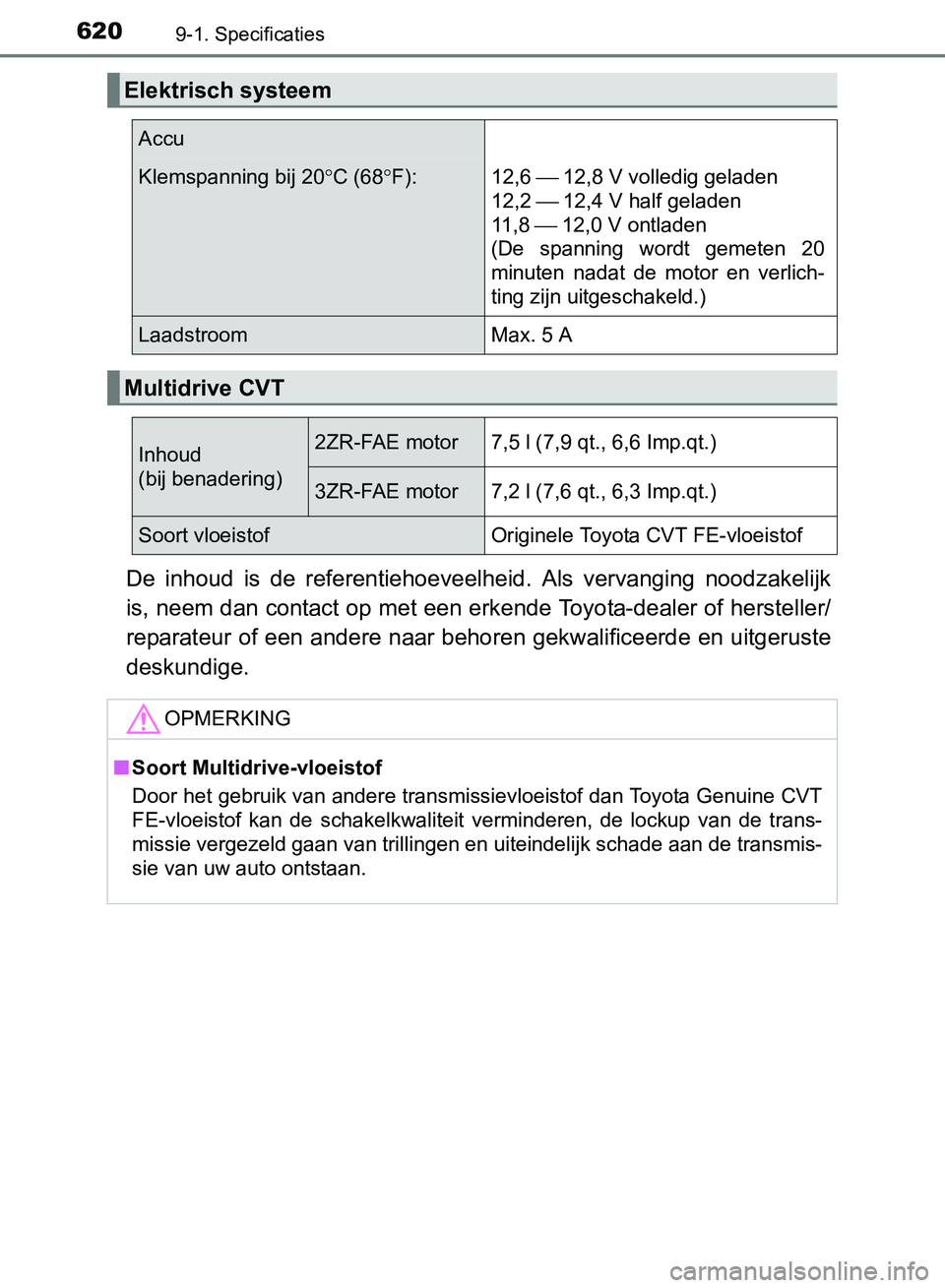

Elektrisch systeem
Accu
Klemspanning bij 20°C (68°F): 12,6 ⎯ 12,8 V volledig geladen
12,2 ⎯ 12,4 V half geladen
11 , 8 ⎯ 12,0 V ontladen
(De spanning wordt gemeten 20
minuten nadat de motor en verlich-
ting zijn uitgeschakeld.)
Laadstroom Max. 5 A
Multidrive CVT
Inhoud
(bij benadering)2ZR-FAE motor7,5 l (7,9 qt., 6,6 Imp.qt.)
3ZR-FAE motor7,2 l (7,6 qt., 6,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Door het gebruik van andere transmissievloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
AVENSIS_OM_OM20C66E_(EE).book Page 620 Friday, November 4, 2016 5:03 PM

6219-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Handgeschakelde transmissie
Hoeveelheid
transmissievloeistof
(indicatie)Benzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Soort transmissieolie
Gebruik een van de vol-
gende middelen:
• TOYOTA handgescha-
kelde-transmissievloei-
stof type LV
• Andere transmissie-
vloeistof die voldoet aan
de API GL-4 en SAE
75W specificaties
OPMERKING
■Handgeschakelde-transmissievloeistof
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het
stationair draaien, het schakelgevoel en/of het brandstofverbruik kunnen
afwijken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA transmissievloeistof type LV aan.
AVENSIS_OM_OM20C66E_(EE).book Page 621 Friday, November 4, 2016 5:03 PM

6229-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N
(30 kg, 66 lbf) met draaiende motor
Koppeling
Speling pedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing Min. 83 mm (3,27 in.)
Auto's met rechtse
besturingMin. 71 mm (2,80 in.)
Speling pedaal 1 ⎯ 3 mm (0,04 ⎯ 0,12 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,18 in.)
AVENSIS_OM_OM20C66E_(EE).book Page 622 Friday, November 4, 2016 5:03 PM

6239-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties

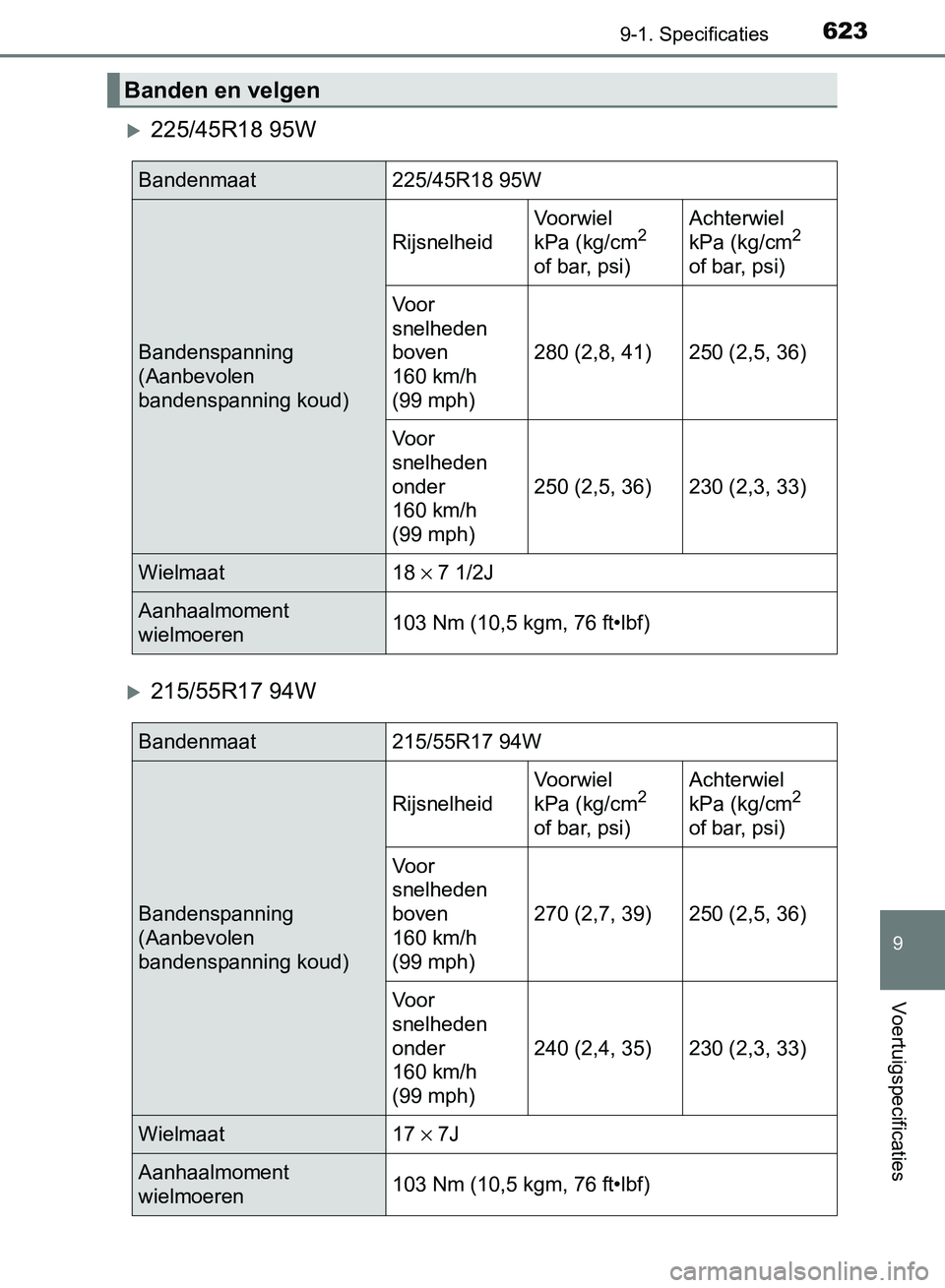

225/45R18 95W
215/55R17 94W
Banden en velgen
Bandenmaat 225/45R18 95W
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)280 (2,8, 41) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)250 (2,5, 36) 230 (2,3, 33)
Wielmaat 18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 215/55R17 94W
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)240 (2,4, 35) 230 (2,3, 33)
Wielmaat 17 × 7J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C66E_(EE).book Page 623 Friday, November 4, 2016 5:03 PM

6249-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)

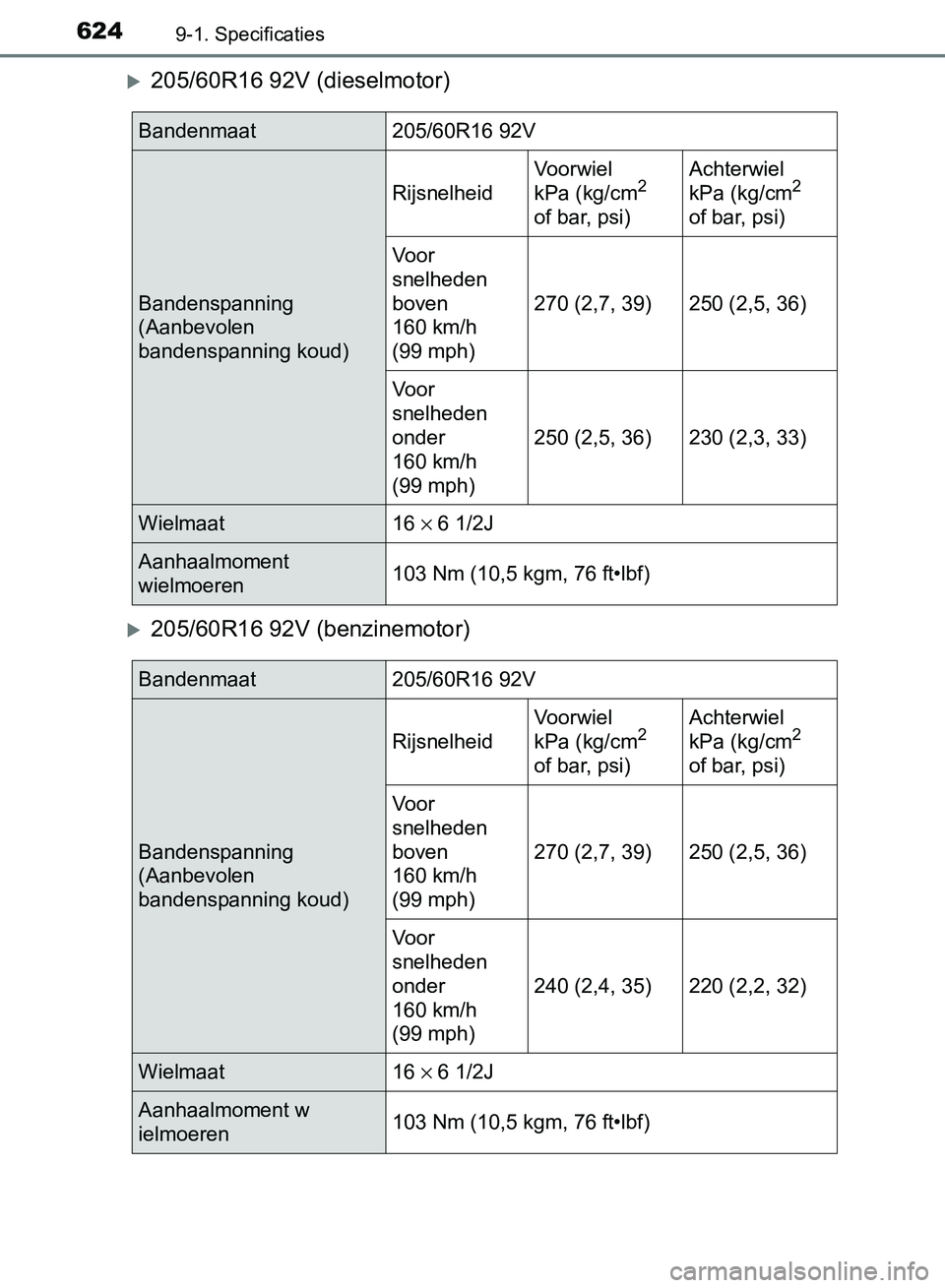

205/60R16 92V (dieselmotor)
205/60R16 92V (benzinemotor)
Bandenmaat 205/60R16 92V
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)250 (2,5, 36) 230 (2,3, 33)
Wielmaat 16 × 6 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 205/60R16 92V
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)240 (2,4, 35) 220 (2,2, 32)
Wielmaat 16 × 6 1/2J
Aanhaalmoment w
ielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C66E_(EE).book Page 624 Friday, November 4, 2016 5:03 PM
