4977-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

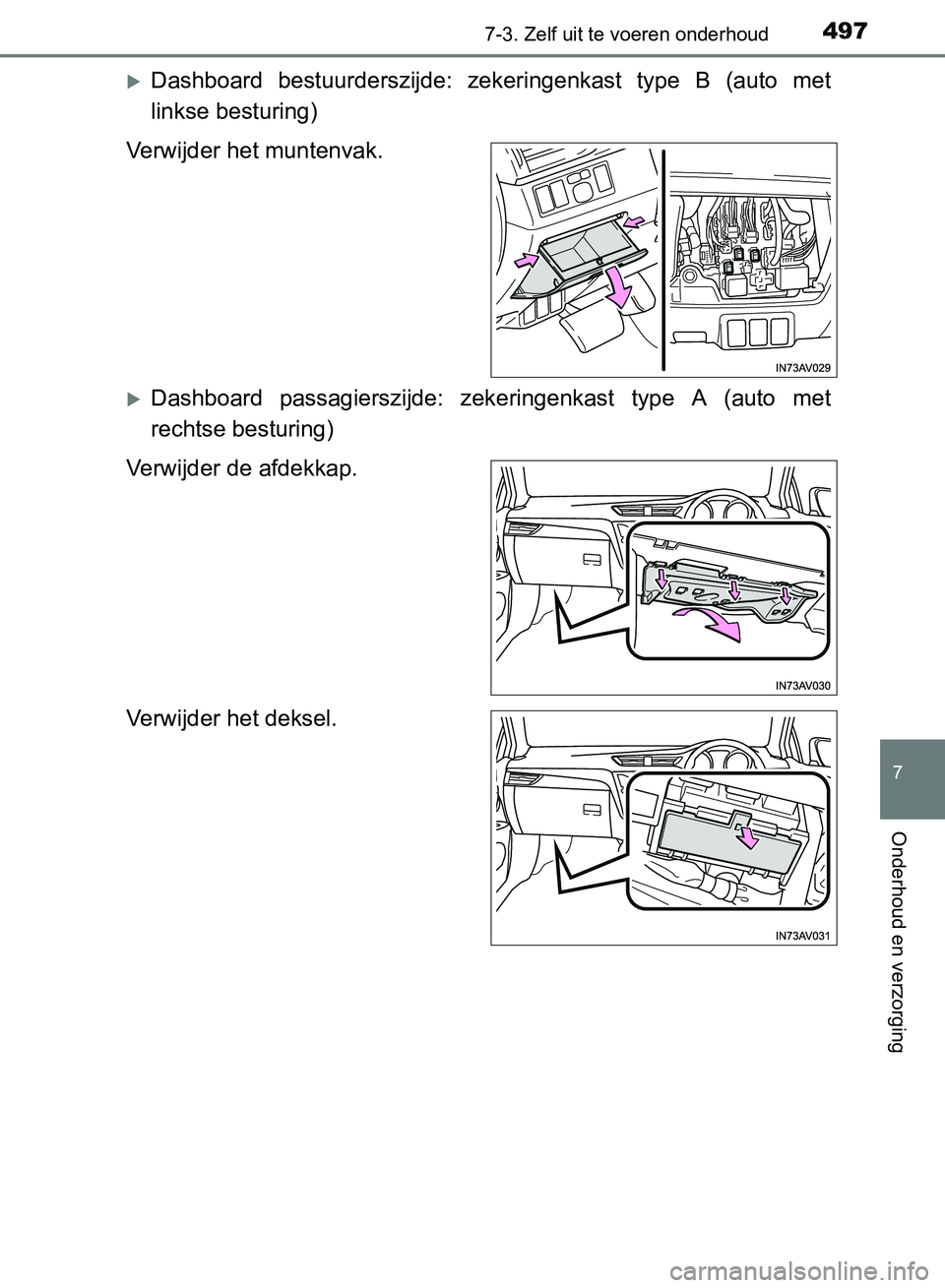

Dashboard bestuurderszijde: zekeringenkast type B (auto met
linkse besturing)
Verwijder het muntenvak.
Dashboard passagierszijde: zekeringenkast type A (auto met
rechtse besturing)
Verwijder de afdekkap.
Verwijder het deksel.
AVENSIS_OM_OM20C66E_(EE).book Page 497 Friday, November 4, 2016 5:03 PM

4987-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Dashboard passagierszijde: zekeringenkast type B (auto met
rechtse besturing)
Open het dashboardkastje. Maak
de demper los.
Duw aan beide zijden van het
dashboardkastje om de klauwen
los te maken.
Verwijder de zekering met de
zekeringtrekker.
3
AVENSIS_OM_OM20C66E_(EE).book Page 498 Friday, November 4, 2016 5:03 PM

4997-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A en B
Vervang de zekering door een zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zeke-
ringenkast.
Ty p e C e n D
Neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.4
1
2
Ty p e AType B
Ty p e CType D
AVENSIS_OM_OM20C66E_(EE).book Page 499 Friday, November 4, 2016 5:03 PM

5007-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (→Blz. 501)
●Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C66E_(EE).book Page 500 Friday, November 4, 2016 5:03 PM

5017-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 625)
→Blz. 455
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap van de motorruimte
Plaats lampen
Halogeenkoplampen
Mistlamp voor
(indien aanwezig)
Bochtverlichting/mistlamp
(indien aanwezig)Richtingaanwijzer voor
Richtingaanwijzer opzij1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 501 Friday, November 4, 2016 5:03 PM

5027-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■

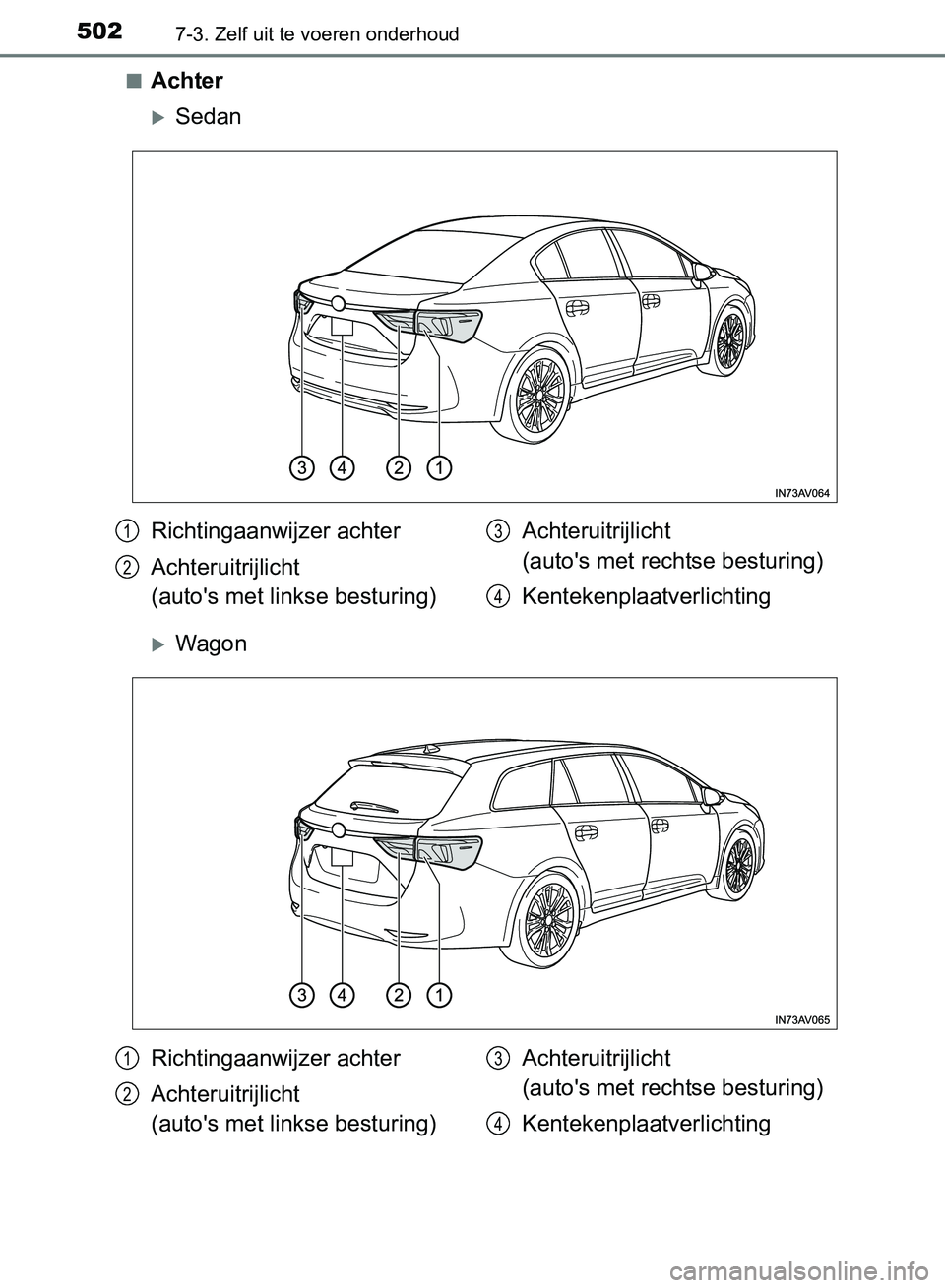

Achter
Sedan
Wagon
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 502 Friday, November 4, 2016 5:03 PM

5037-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging

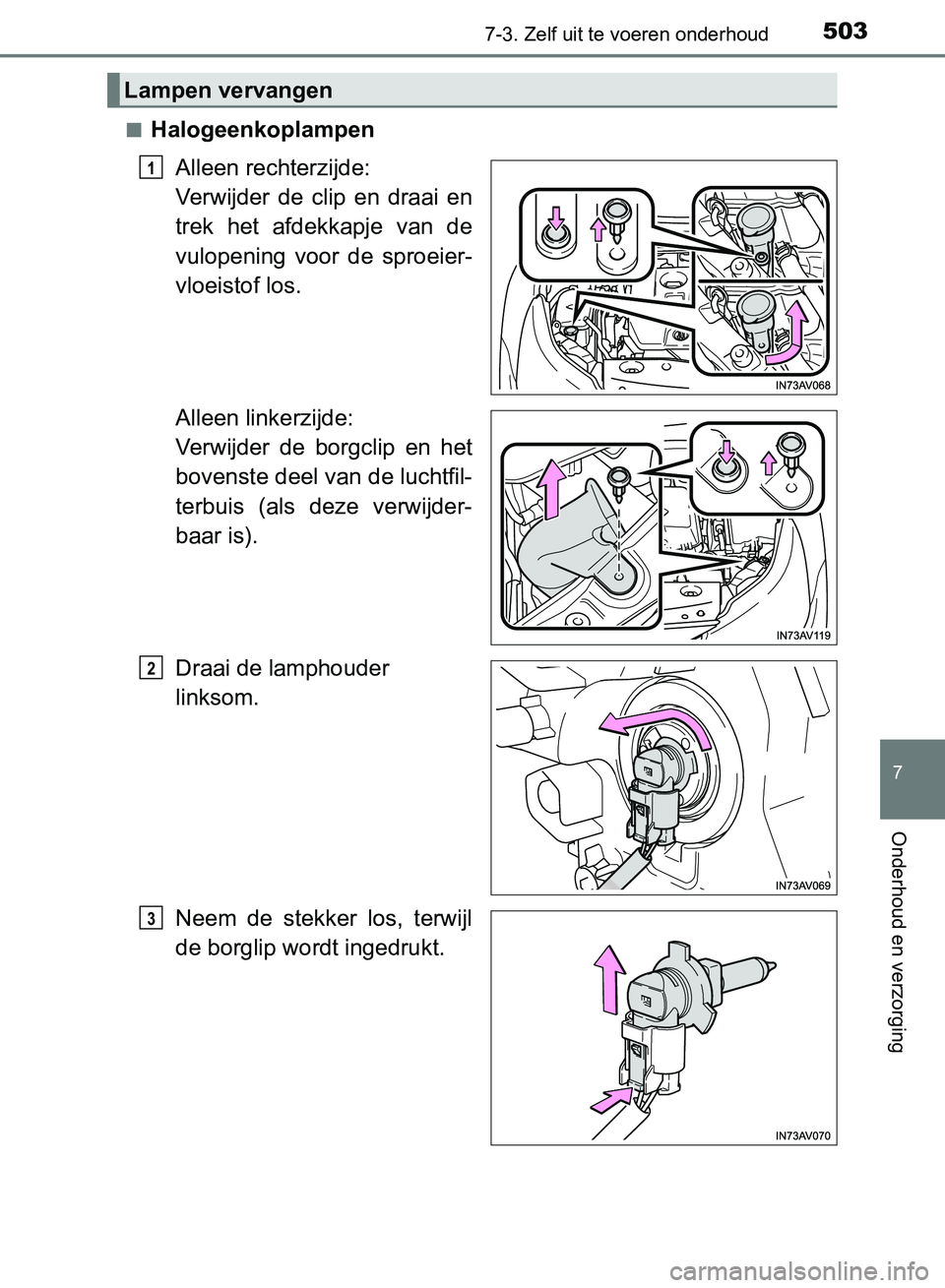

■Halogeenkoplampen
Alleen rechterzijde:
Verwijder de clip en draai en
trek het afdekkapje van de
vulopening voor de sproeier-
vloeistof los.
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 503 Friday, November 4, 2016 5:03 PM

5047-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel het dim-
licht in om visueel te controleren
of er geen licht langs de bevesti-
ging schijnt.
Alleen rechterzijde:
Plaats de vulpijp voor de rui-
tensproeiervloeistof en de
borgclip door in omge-
keerde volgorde uit te voe-
ren.
Alleen linkerzijde:
Plaats het bovenste deel van
de luchtfilterbuis en de clip
door in omgekeerde volg-
orde uit te voeren.
4
5
6
1
1
