2017 TOYOTA AVENSIS Instructieboekje (in Dutch)

6099-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
Benzinemotor
BenzinemotorDieselmotor
Motor
Model 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Soort 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag
1ZR-FAE motor
80,5 × 78,5 mm (3,17 × 3,09 in.)
2ZR-FAE motor
80,5 × 88,3 mm (3,17 × 3,48 in.)
3ZR-FAE motor
80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud
1ZR-FAE motor
1598 cm
3 (97,5 cu.in.)
2ZR-FAE motor
1.798 cm
3 (109,7 cu.in.)
3ZR-FAE motor
1.987 cm
3 (121,3 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
AVENSIS_OM_OM20C66E_(EE).book Page 609 Friday, November 4, 2016 5:03 PM

6109-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
Dieselmotor
Dynamo-
riemspan-
ning1ZR-FAE7,6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)
*
*
: Doorbuiging aandrijfriem (gebruikt)
bij indrukken met 98 N (10 kg, 22 lbf)
2ZR-FAE
3ZR-FAEAutomatische afstelling
KrukasDynamo
Waterpomp
Aircocom-
pressor
Model 1WW, 2WW
Soort 4-cilinder lijnmotor, 4-takt dieselmotor
Boring x slag
1WW motor
78,0 × 83,6 mm (3,07 × 3,29 in.)
2WW motor
84,0 × 90,0 mm (3,31 × 3,54 in.)
Cilinderinhoud
1WW motor
1.598 cm
3 (97,52 cu. in.)
2WW motor
1.995 cm
3 (121,74 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
Dynamoriemspanning Automatische afstelling
AVENSIS_OM_OM20C66E_(EE).book Page 610 Friday, November 4, 2016 5:03 PM

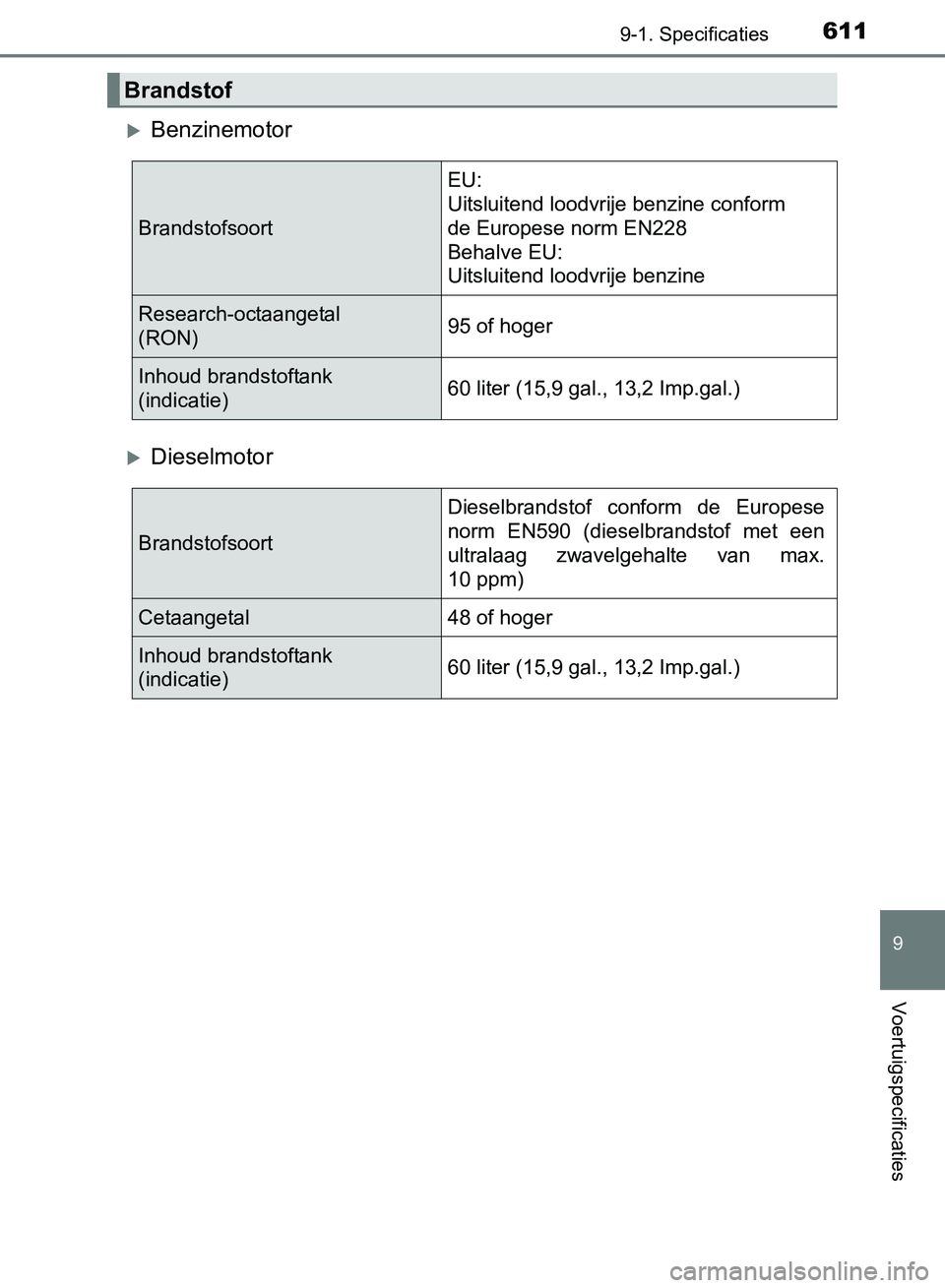

6119-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Benzinemotor
Dieselmotor
Brandstof
BrandstofsoortEU:
Uitsluitend loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(indicatie)60 liter (15,9 gal., 13,2 Imp.gal.)
BrandstofsoortDieselbrandstof conform de Europese
norm EN590 (dieselbrandstof met een
ultralaag zwavelgehalte van max.
10 ppm)
Cetaangetal 48 of hoger
Inhoud brandstoftank
(indicatie)60 liter (15,9 gal., 13,2 Imp.gal.)
AVENSIS_OM_OM20C66E_(EE).book Page 611 Friday, November 4, 2016 5:03 PM

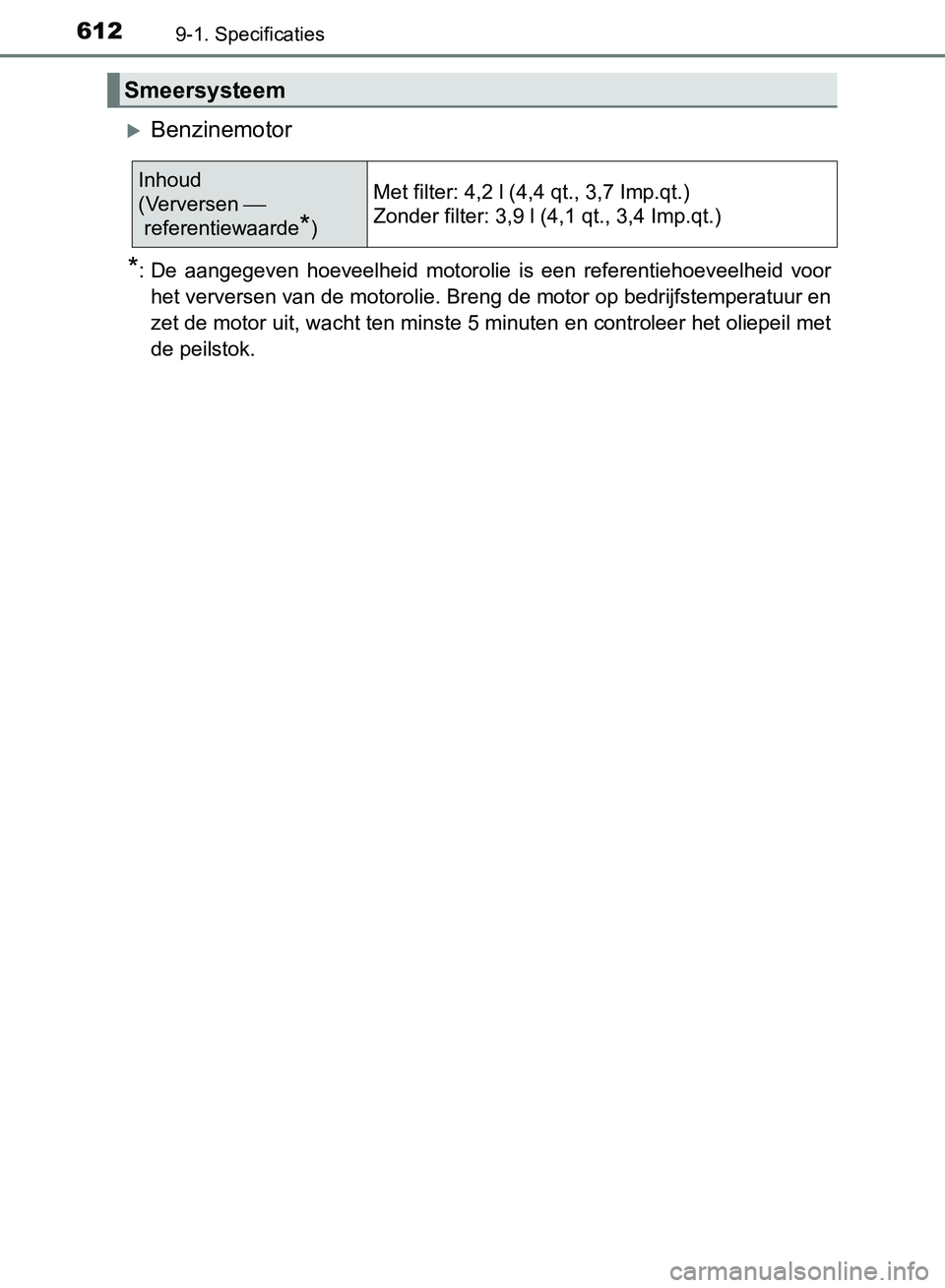

6129-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
Benzinemotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Smeersysteem
Inhoud
(Verversen ⎯
referentiewaarde
*)Met filter: 4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter: 3,9 l (4,1 qt., 3,4 Imp.qt.)
AVENSIS_OM_OM20C66E_(EE).book Page 612 Friday, November 4, 2016 5:03 PM

6139-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
■Keuze motorolie (behalve Nieuw-Zeeland)
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE 10-
30 of hoger, kan het bij extreme
kou voorkomen dat de motor
moeilijk start. Daarom wordt
dan motorolie met een viscosi-
teit van SAE 0W-W-20 of 5W-
30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
AVENSIS_OM_OM20C66E_(EE).book Page 613 Friday, November 4, 2016 5:03 PM

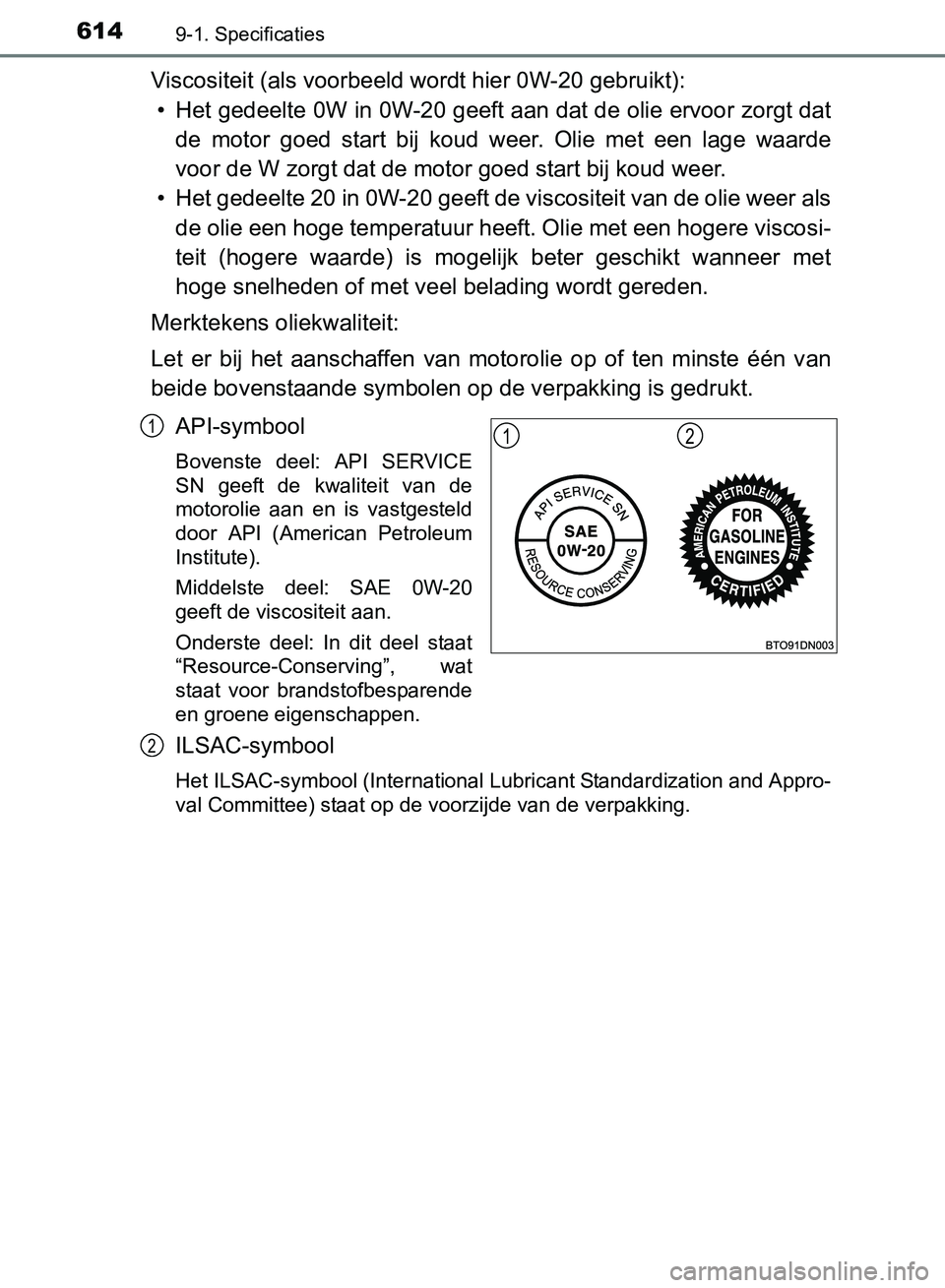

6149-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
121
2
AVENSIS_OM_OM20C66E_(EE).book Page 614 Friday, November 4, 2016 5:03 PM

6159-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
■Keuze motorolie (Nieuw-Zeeland)
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
●Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
●Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
AVENSIS_OM_OM20C66E_(EE).book Page 615 Friday, November 4, 2016 5:03 PM

6169-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
Dieselmotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
121
2
Inhoud
(Verversen ⎯ referentiewaarde
*)
Met filter 5,2 l (5,5 qt., 4,6 Imp.qt.)
AVENSIS_OM_OM20C66E_(EE).book Page 616 Friday, November 4, 2016 5:03 PM
