2017 TOYOTA AVENSIS Instructieboekje (in Dutch)

4497-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
<0047004800030055004800500045004f0052004e004e004800510003005200490003004700520052005500030048004800510003004b00520052004a00030059004f00520048004c00560057005200490051004c00590048004400580003004c0051000300
4700480003004400460046005800500058004f004400570052[r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
AVENSIS_OM_OM20C66E_(EE).book Page 449 Friday, November 4, 2016 5:03 PM

4507-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Motorkap
Trek aan de ontgrendelings-
hendel.
De motorkap zal iets omhoog
springen.
Breng de lip van de veiligheids-
haak omhoog en til de motor-
kap op.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 450 Friday, November 4, 2016 5:03 PM

4517-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
<002600520051005700550052004f004800480055000300520049000300470048000300500052005700520055004e004400530003004a00520048004700030047004c0046004b00570003004800510003005900480055004a00550048005100470048004f00
470003004c00560011[
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
AVENSIS_OM_OM20C66E_(EE).book Page 451 Friday, November 4, 2016 5:03 PM

4527-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Plaatsen van een garagekrik
Vo o r
Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
AVENSIS_OM_OM20C66E_(EE).book Page 452 Friday, November 4, 2016 5:03 PM

4537-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
Motorruimte
Benzinemotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok (→Blz. 456)Accu (→Blz. 463)
Zekeringenkast (→Blz. 496)
Elektrische koelventilator
Condensor (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C66E_(EE).book Page 453 Friday, November 4, 2016 5:03 PM

4547-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Dieselmotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok (→Blz. 456)
Brandstoffilter (→Blz. 467)Zekeringenkast (→Blz. 496)
Accu (→Blz. 463)
Elektrische koelventilatoren
Condensor (→Blz. 463)
Intercooler (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C66E_(EE).book Page 454 Friday, November 4, 2016 5:03 PM

4557-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
■Verwijderen van de afdekkap van de motorruimte
■Plaatsen van de clips
Het middelste deel draaien
Het middelste deel omhoog
drukken
Insteken
Indrukken
Afdekkap motorruimte
1
2
3
4
OPMERKING
■Na het plaatsen van een afdekkap motorruimte
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
AVENSIS_OM_OM20C66E_(EE).book Page 455 Friday, November 4, 2016 5:03 PM

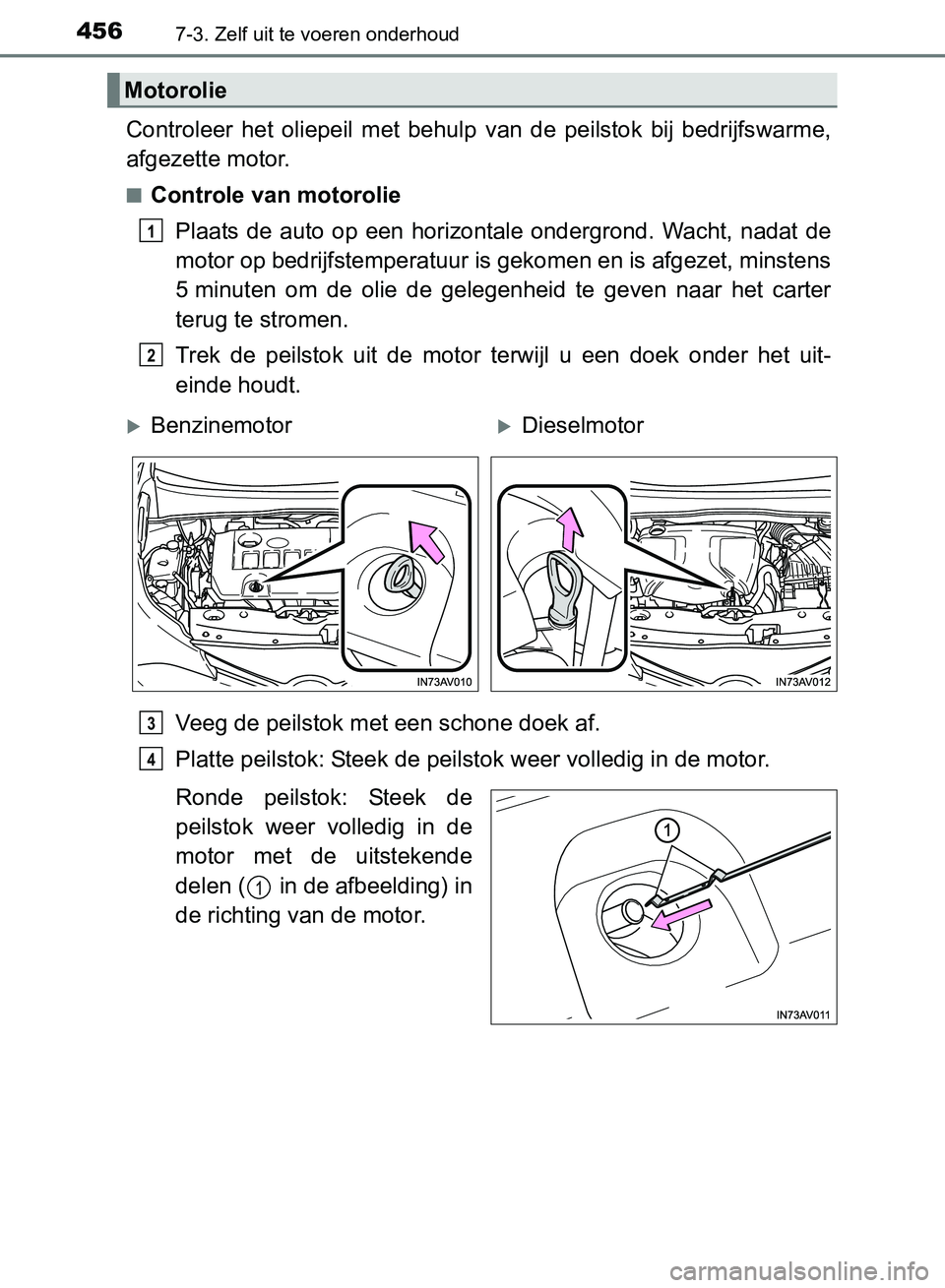

4567-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Motorolie
1
2
BenzinemotorDieselmotor
3
4
1
