2017 TOYOTA AVENSIS Instructieboekje (in Dutch)

5057-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
■Mistlamp voor (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 505 Friday, November 4, 2016 5:03 PM

5067-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel de mist-
lampen voor in om visueel te
controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
■Bochtverlichting/mistlamp (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
5
6
71
1
2
AVENSIS_OM_OM20C66E_(EE).book Page 506 Friday, November 4, 2016 5:03 PM

5077-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de bochtver-
lichting/mistlamp aan om visueel
te controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
3
4
5
6
71
AVENSIS_OM_OM20C66E_(EE).book Page 507 Friday, November 4, 2016 5:03 PM

5087-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■
Richtingaanwijzer voor
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen linkerzijde:
Plaats het bovenste deel van
de luchtfilterbuis en de borg-
clip door in omgekeerde
volgorde uit te voeren.
1
2
3
432
5
1
AVENSIS_OM_OM20C66E_(EE).book Page 508 Friday, November 4, 2016 5:03 PM

5097-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
■Achteruitrijlicht (sedan)
Rechterzijde:
Open de bagageruimte en
verwijder de clips van de
afdekking en de handgreep
van de achterklep.
Linkerzijde:
Open de bagageruimte en
verwijder de clips van de
afdekking.
Verwijder de afdekkap van
het achterkleppaneel gedeel-
telijk en draai de lamphou-
der linksom.
Verwijder de lamp.
Plaatsen:
Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 509 Friday, November 4, 2016 5:03 PM

5107-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■
Achteruitrijlicht (wagon)
Open de achterklep en
verwijder het deksel.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen:
Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 510 Friday, November 4, 2016 5:03 PM

5117-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)
7
Onderhoud en verzorging
■Richtingaanwijzer achter (sedan)
Open de bagageruimte en
verwijder de afdekking.
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen:
Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 511 Friday, November 4, 2016 5:03 PM

5127-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C66E_(EE)■

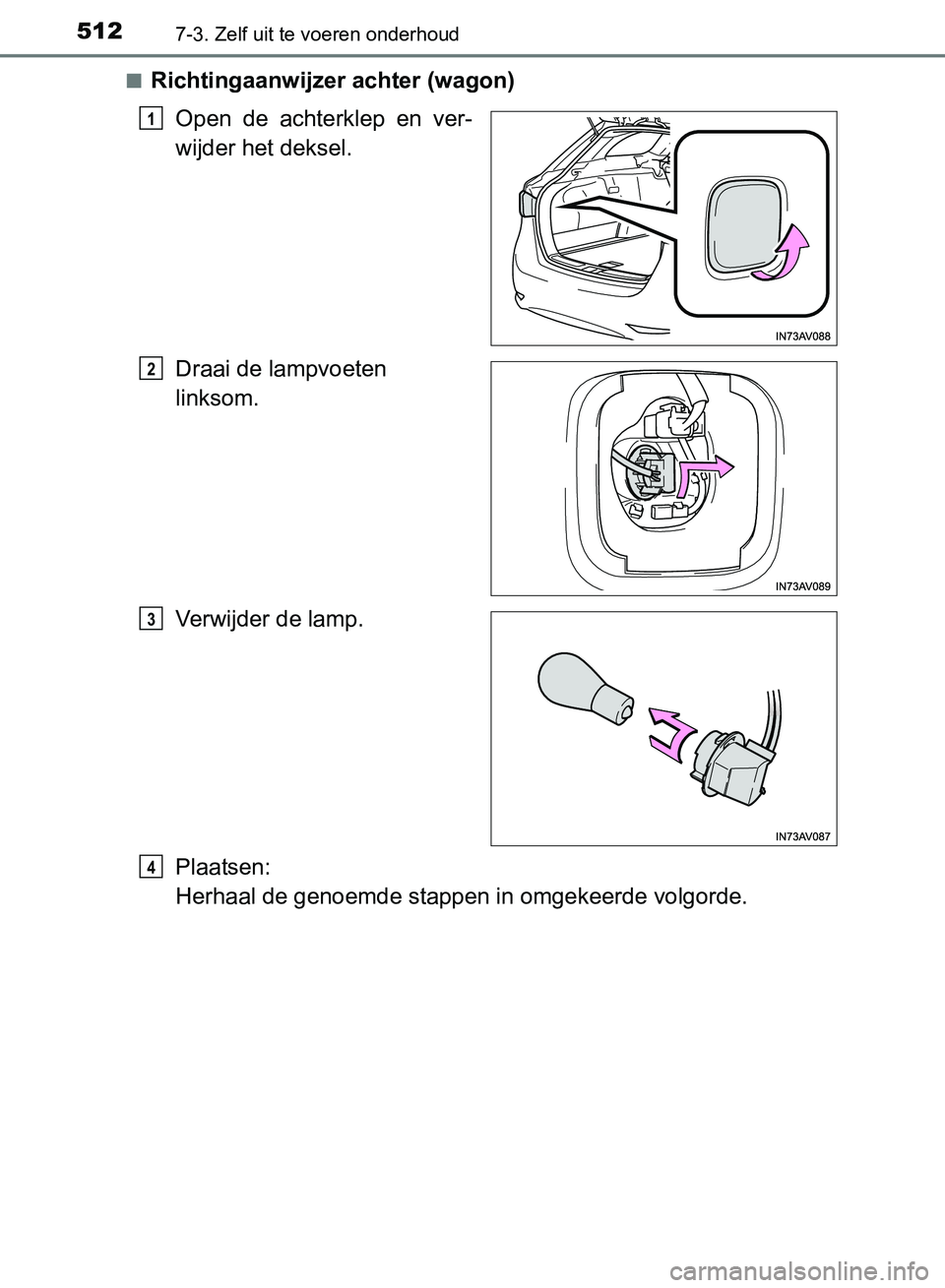

Richtingaanwijzer achter (wagon)
Open de achterklep en ver-
wijder het deksel.
Draai de lampvoeten
linksom.
Verwijder de lamp.
Plaatsen:
Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
AVENSIS_OM_OM20C66E_(EE).book Page 512 Friday, November 4, 2016 5:03 PM
