2017 TOYOTA AURIS TOURING SPORTS Návod na použití (in Czech)

6179-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9

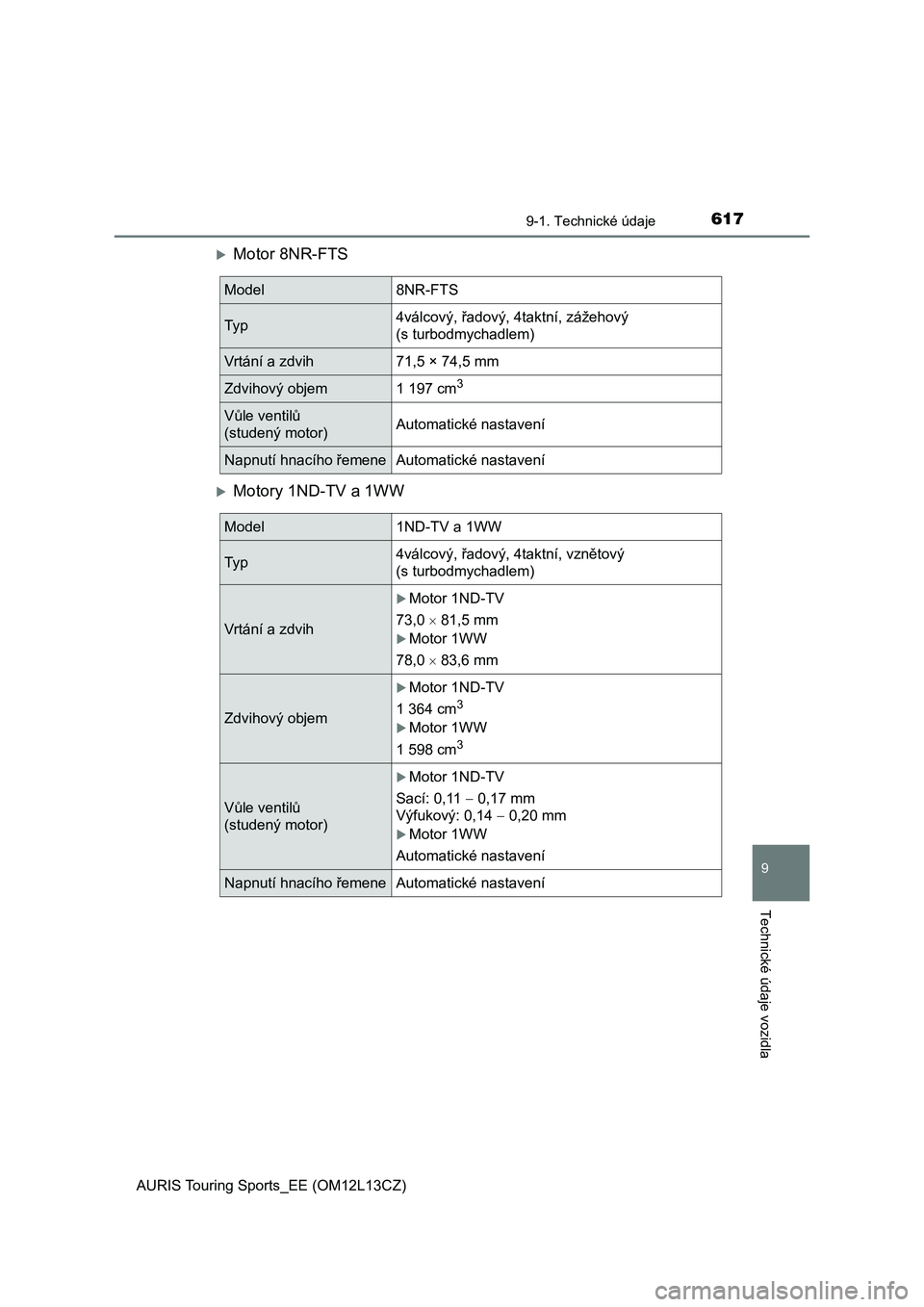

Technické údaje vozidla
Motor 8NR-FTS
Motory 1ND-TV a 1WW
Model8NR-FTS
Ty p4válcový, řadový, 4taktní, zážehový
(s turbodmychadlem)
Vrtání a zdvih71,5 × 74,5 mm
Zdvihový objem1 197 cm3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího řemeneAutomatické nastavení
Model 1ND-TV a 1WW
Ty p4válcový, řadový, 4taktní, vznětový
(s turbodmychadlem)
Vrtání a zdvih
Motor 1ND-TV
73,0  81,5 mm
Motor 1WW
78,0  83,6 mm
Zdvihový objem
Motor 1ND-TV
1 364 cm
3
Motor 1WW
1 598 cm
3
Vůle ventilů
(studený motor)
Motor 1ND-TV
Sací: 0,11  0,17 mm
Výfukový: 0,14  0,20 mm
Motor 1WW
Automatické nastavení
Napnutí hnacího řemene Automatické nastavení

6189-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
Benzínový motor
Naftový motor

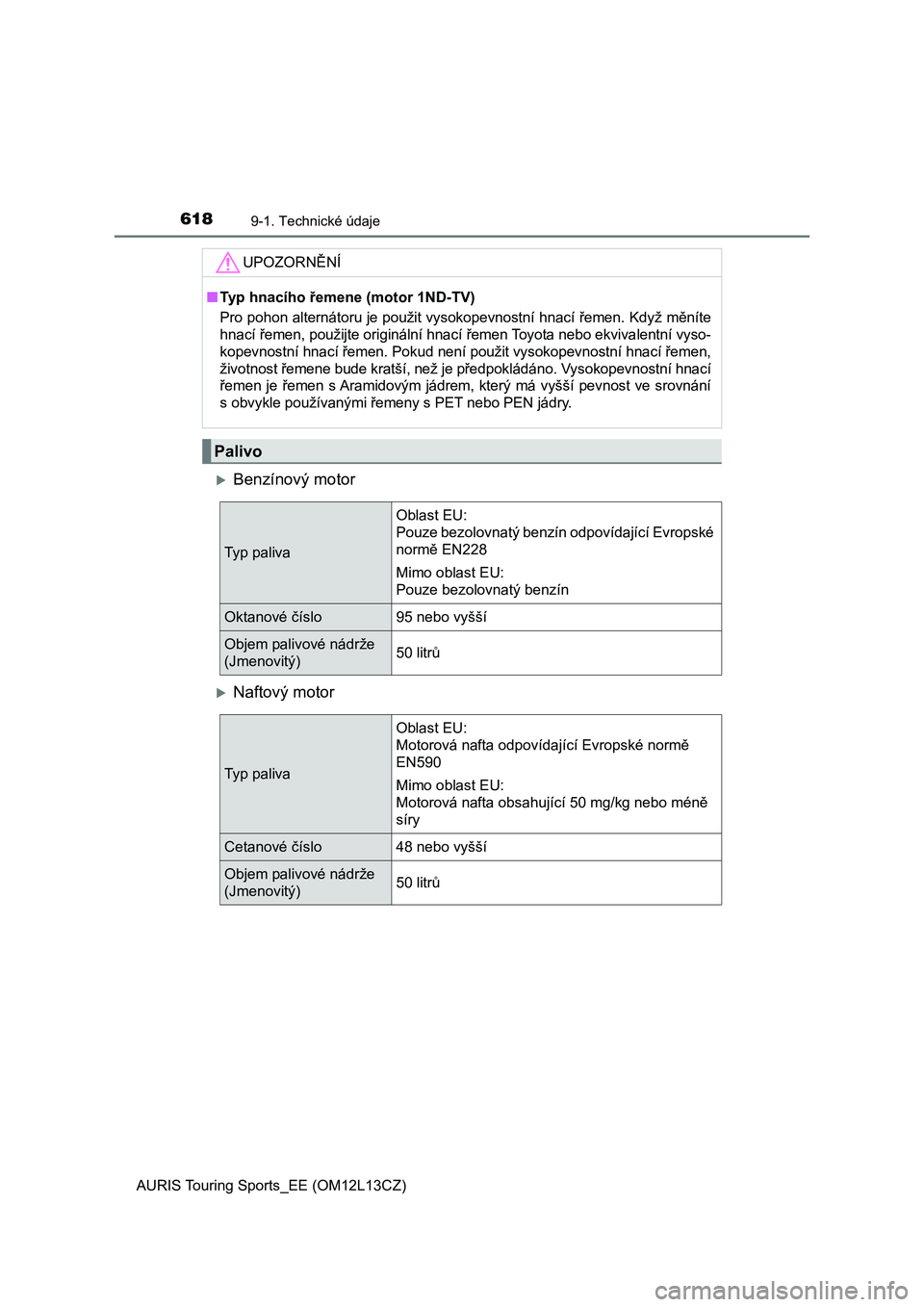

UPOZORNĚNÍ
■Typ hnacího řemene (motor 1ND-TV)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.
Palivo
Typ paliva
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů
Typ paliva
Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590
Mimo oblast EU:
Motorová nafta obsahující 50 mg/kg nebo méně
síry
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů

6199-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla

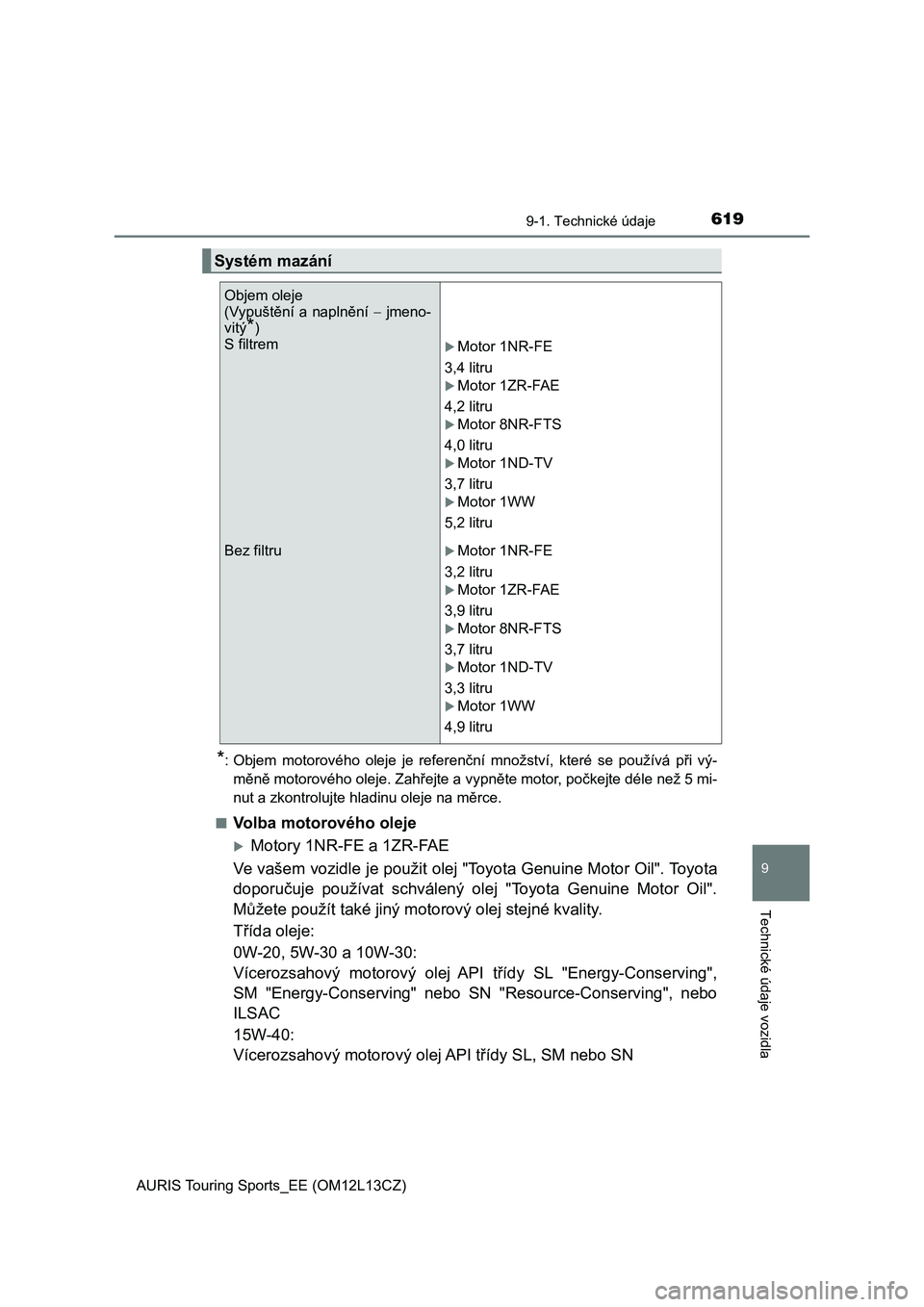

*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Motory 1NR-FE a 1ZR-FAE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Systém mazání
Objem oleje
(Vypuštění a naplnění  jmeno-
vitý
*)
S filtrem
Motor 1NR-FE
3,4 litru
Motor 1ZR-FAE
4,2 litru
Motor 8NR-FTS
4,0 litru
Motor 1ND-TV
3,7 litru
Motor 1WW
5,2 litru
Bez filtruMotor 1NR-FE
3,2 litru
Motor 1ZR-FAE
3,9 litru
Motor 8NR-FTS
3,7 litru
Motor 1ND-TV
3,3 litru
Motor 1WW
4,9 litru

6209-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20)
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

6219-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
Motor 8NR-FTS
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil SAE 0W-20
for Downsized Turbo Gasoline Engines". Používejte Toyotou schvá-
lený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo
Gasoline Engines" nebo ekvivalentní motorový olej, aby odpovídal
následující třídě a viskozitě.
Třída oleje:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines" nebo vícerozsahový motorový olej API třídy SL "Energy-Con-
serving", SM "Energy-Conserving" nebo SN "Resource-Conserving",
nebo ILSAC.
Stupeň viskozity:
SAE 0W-20 a 5W-30
1
2

6229-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)

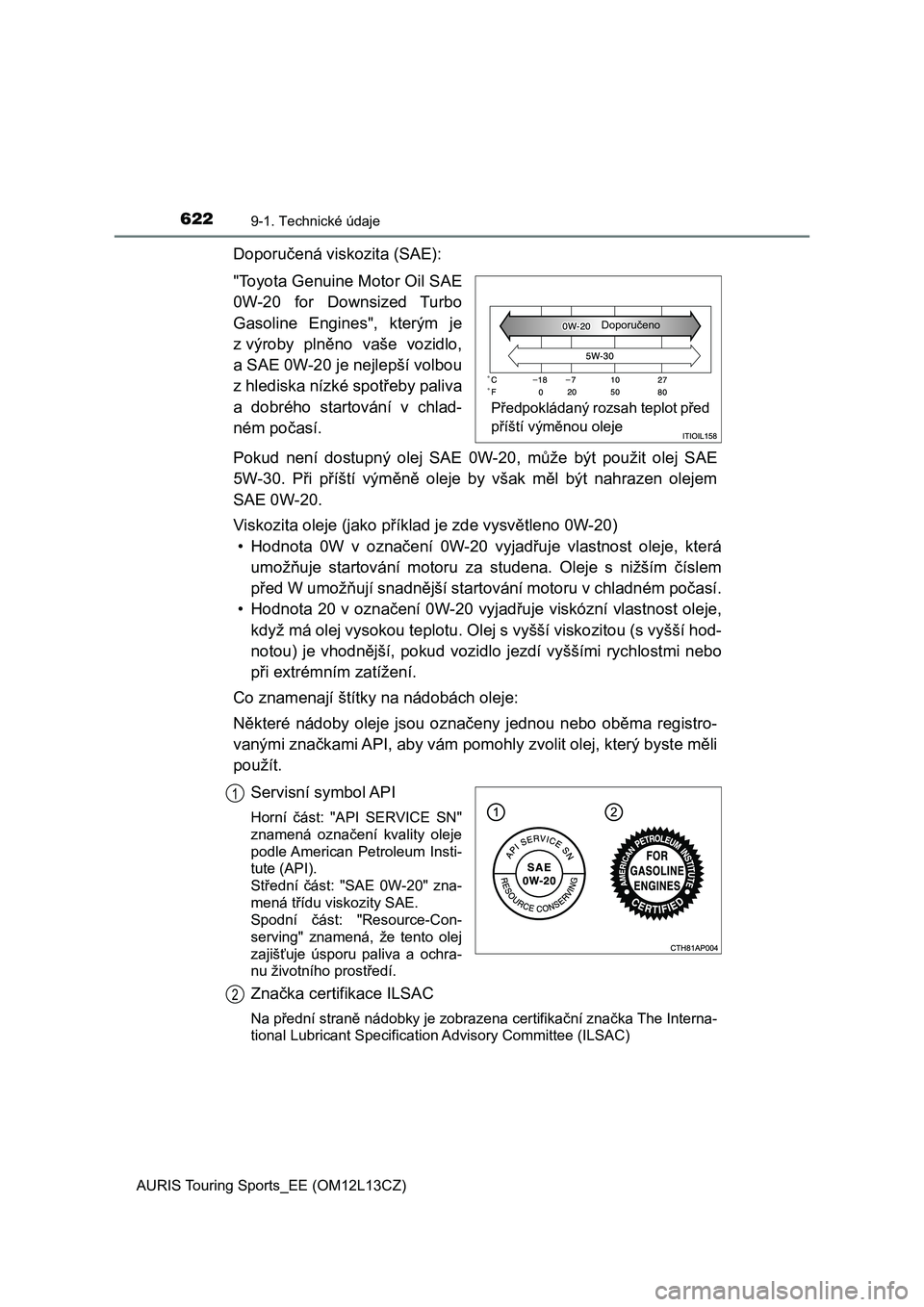

Doporučená viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", kterým je
z výroby plněno vaše vozidlo,
a SAE 0W-20 je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chlad-
ném počasí.
Pokud není dostupný olej SAE 0W-20, může být použit olej SAE
5W-30. Při příští výměně oleje by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20)
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno
1
2

6239-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla

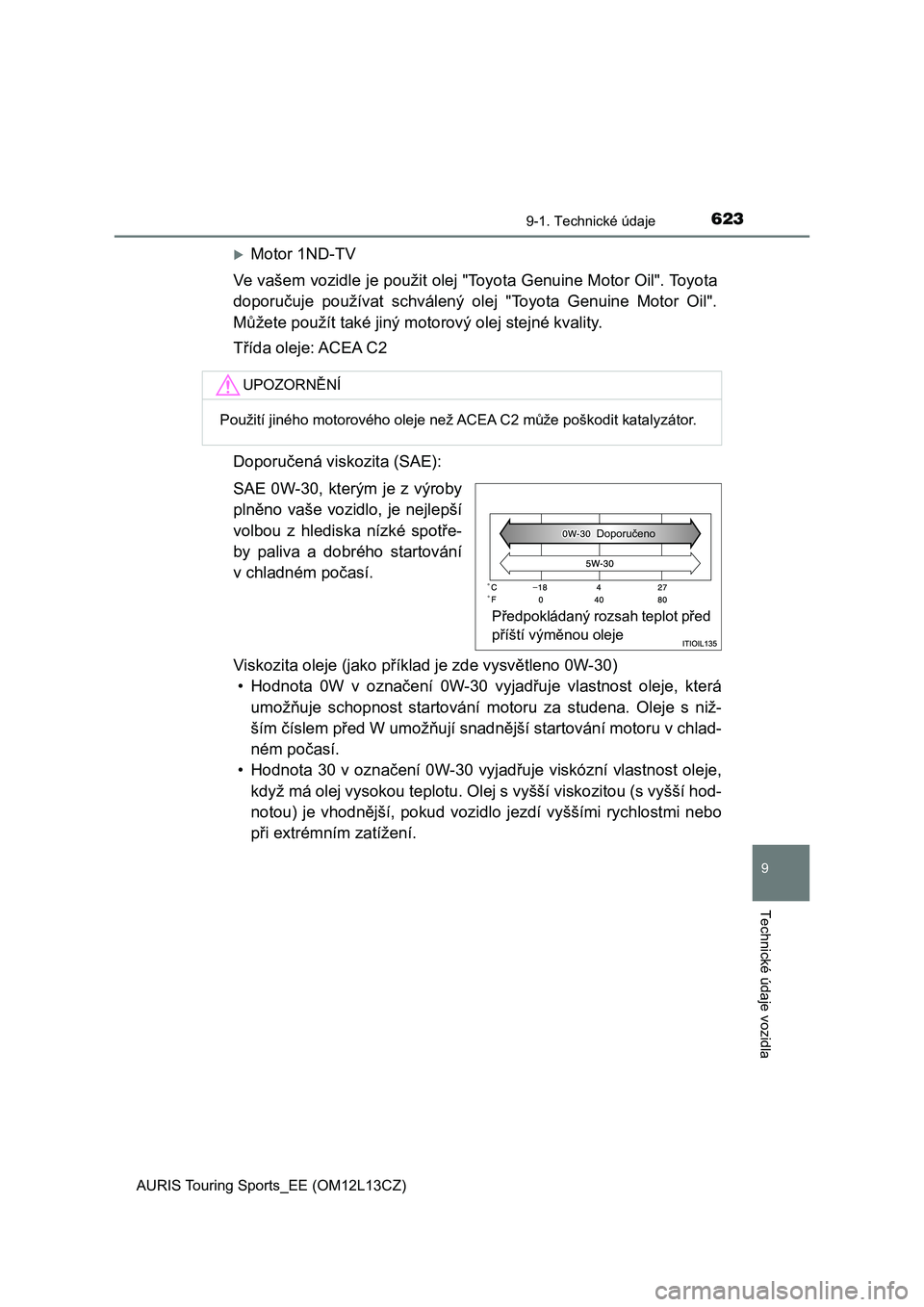

Motor 1ND-TV
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30)
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

6249-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)

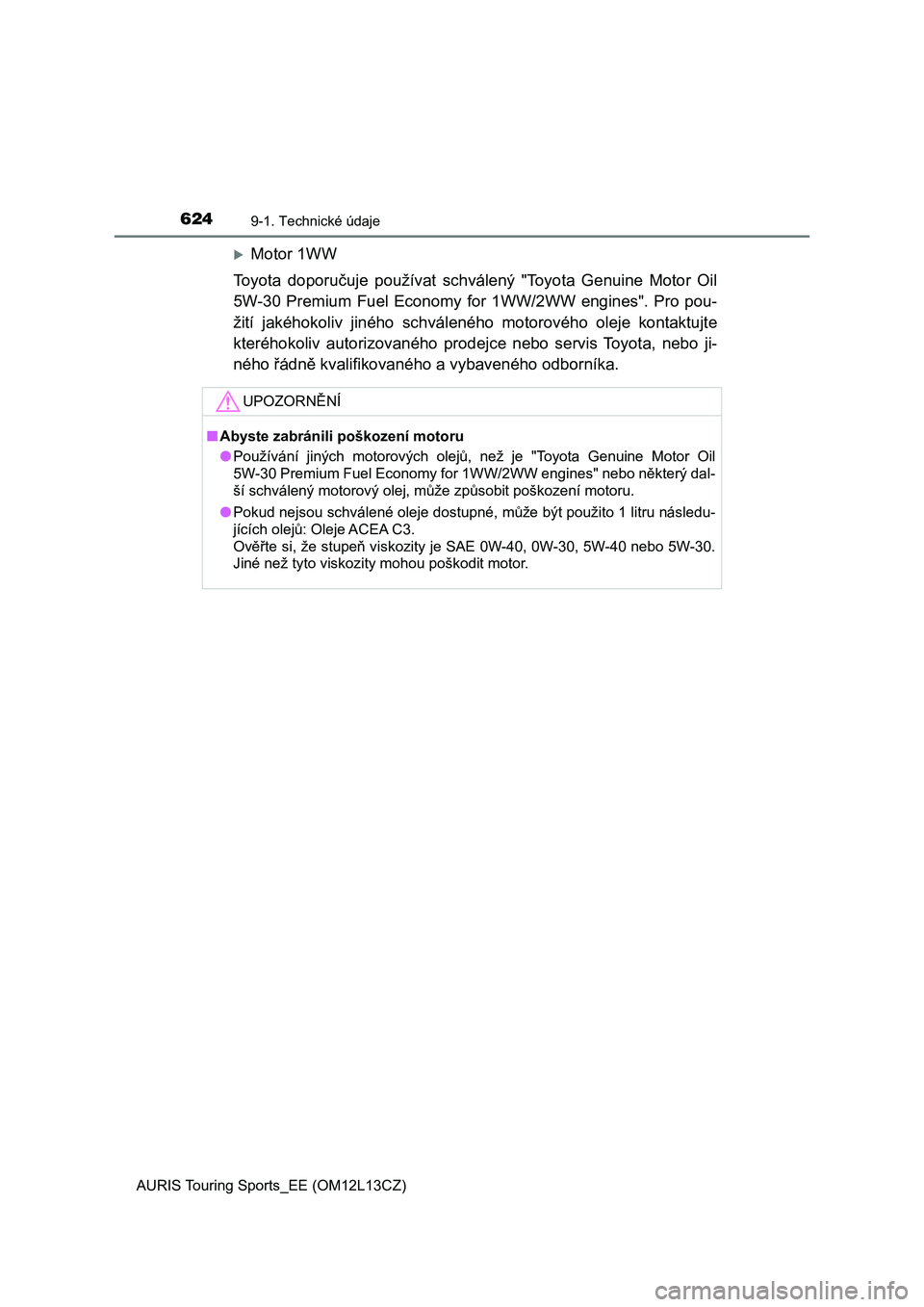

Motor 1WW
Toyota doporučuje používat schválený "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines". Pro pou-
žití jakéhokoliv jiného schváleného motorového oleje kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru
●Používání jiných motorových olejů, než je "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" nebo některý dal-
ší schválený motorový olej, může způsobit poškození motoru.
●Pokud nejsou schválené oleje dostupné, může být použito 1 litru následu-
jících olejů: Oleje ACEA C3.
Ověřte si, že stupeň viskozity je SAE 0W-40, 0W-30, 5W-40 nebo 5W-30.
Jiné než tyto viskozity mohou poškodit motor.
