2017 TOYOTA AURIS TOURING SPORTS hladina oleje

7
1
9 8
7 5 4
3
2
AURIS Touring Sports_EE (OM12L13CZ)
6
9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ...........612
Informace o palivu .............633
9-2. Přizpůsobení
Přizpůsobitelné funkce.......635
9-3. Inicializace
Zařízení pro inicializaci ......642
Co dělat, když...
(Řešení problémů) ...................644
Abecední rejstřík ........................649
9Technické údaje vozidla
Rejstřík
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Brussels, Belgium
www.toyota-europe.com

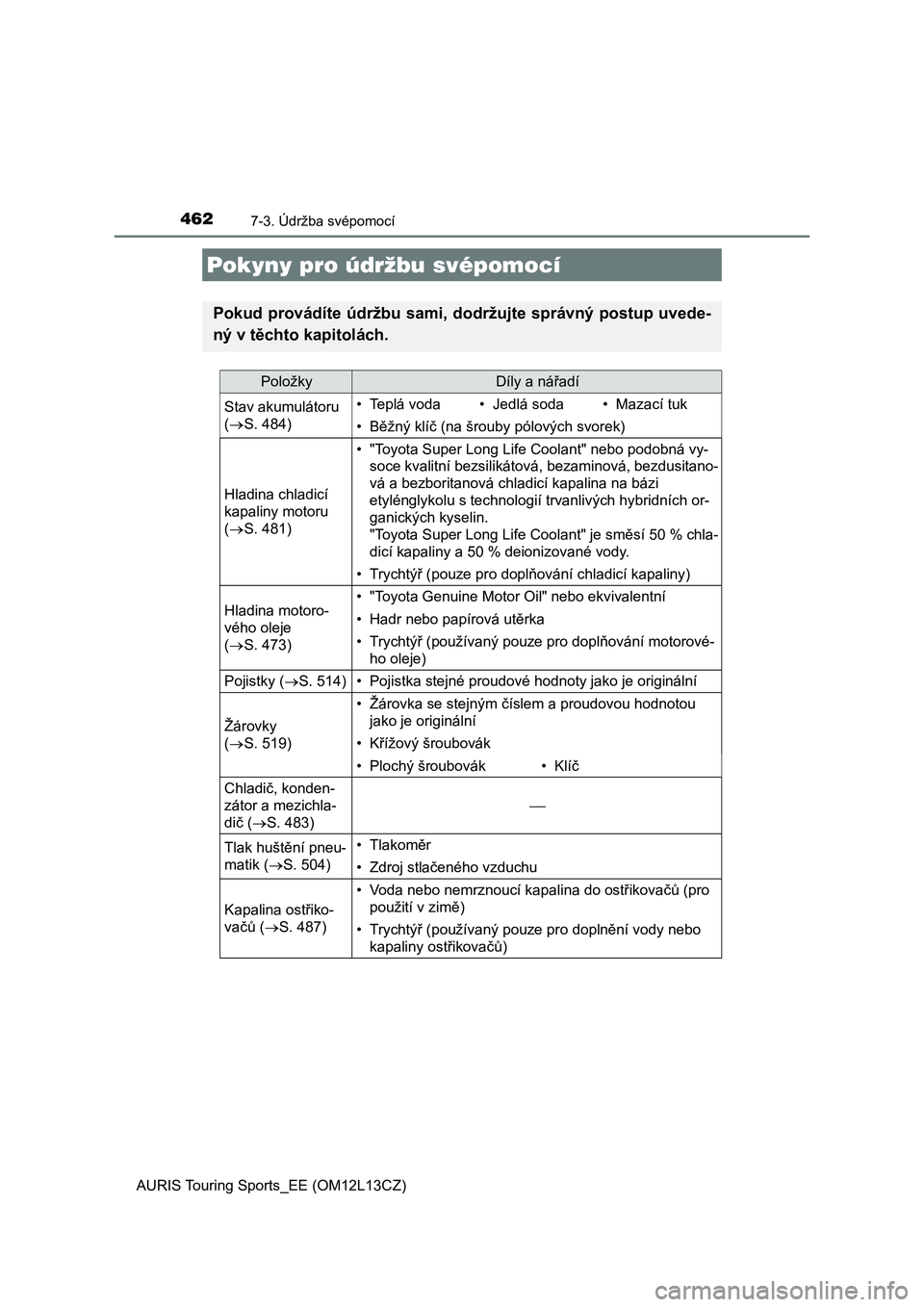

462
AURIS Touring Sports_EE (OM12L13CZ)
7-3. Údržba svépomocí
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 484)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru
(S. 481)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010>
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 473)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 514)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 519)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič, konden-
zátor a mezichla-
dič (S. 483)

Tlak huštění pneu-
matik (S. 504)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 487)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

4767-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■

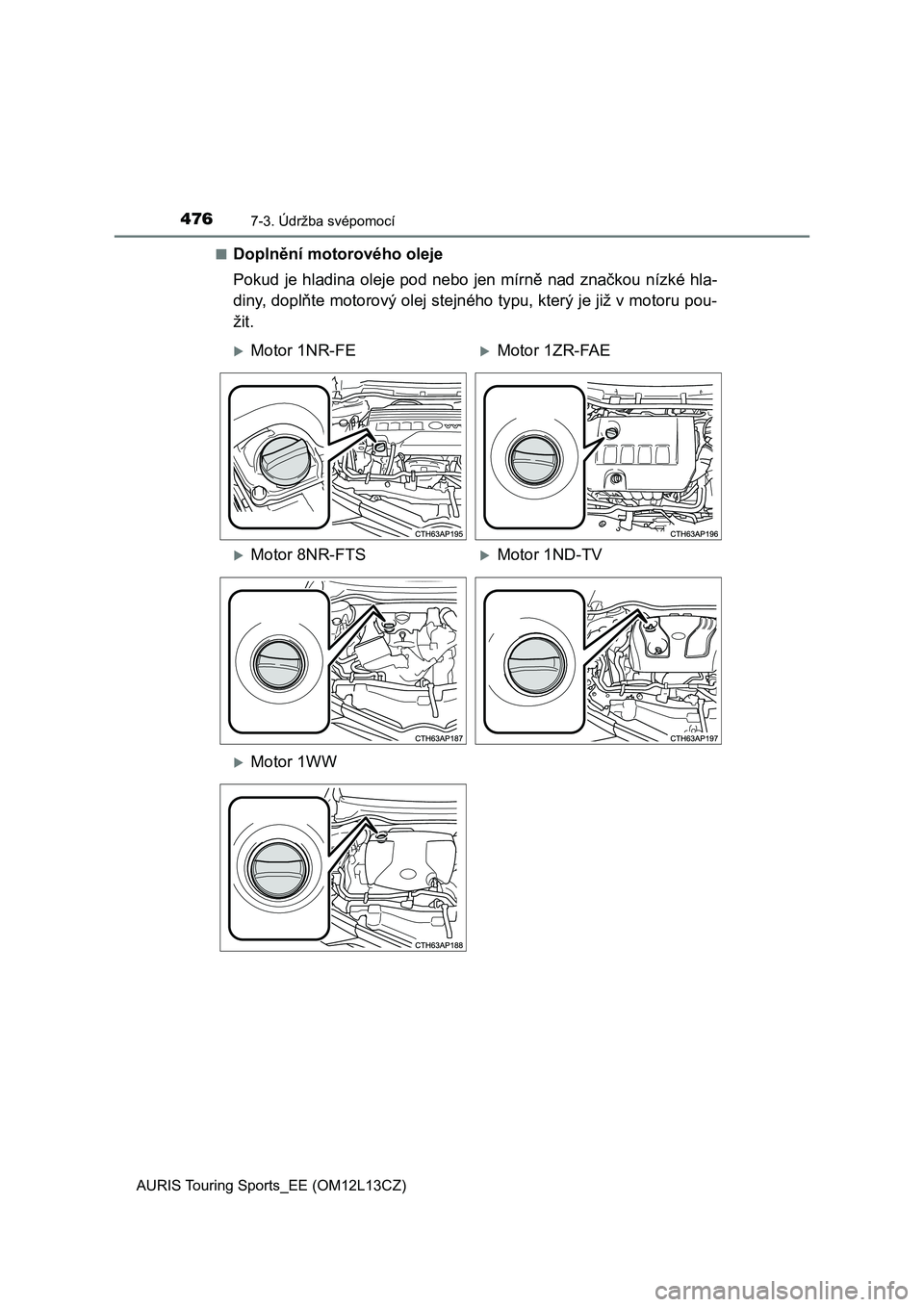

Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hla-
diny, doplňte motorový olej stejného typu, který je již v motoru pou-
žit.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW

4787-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

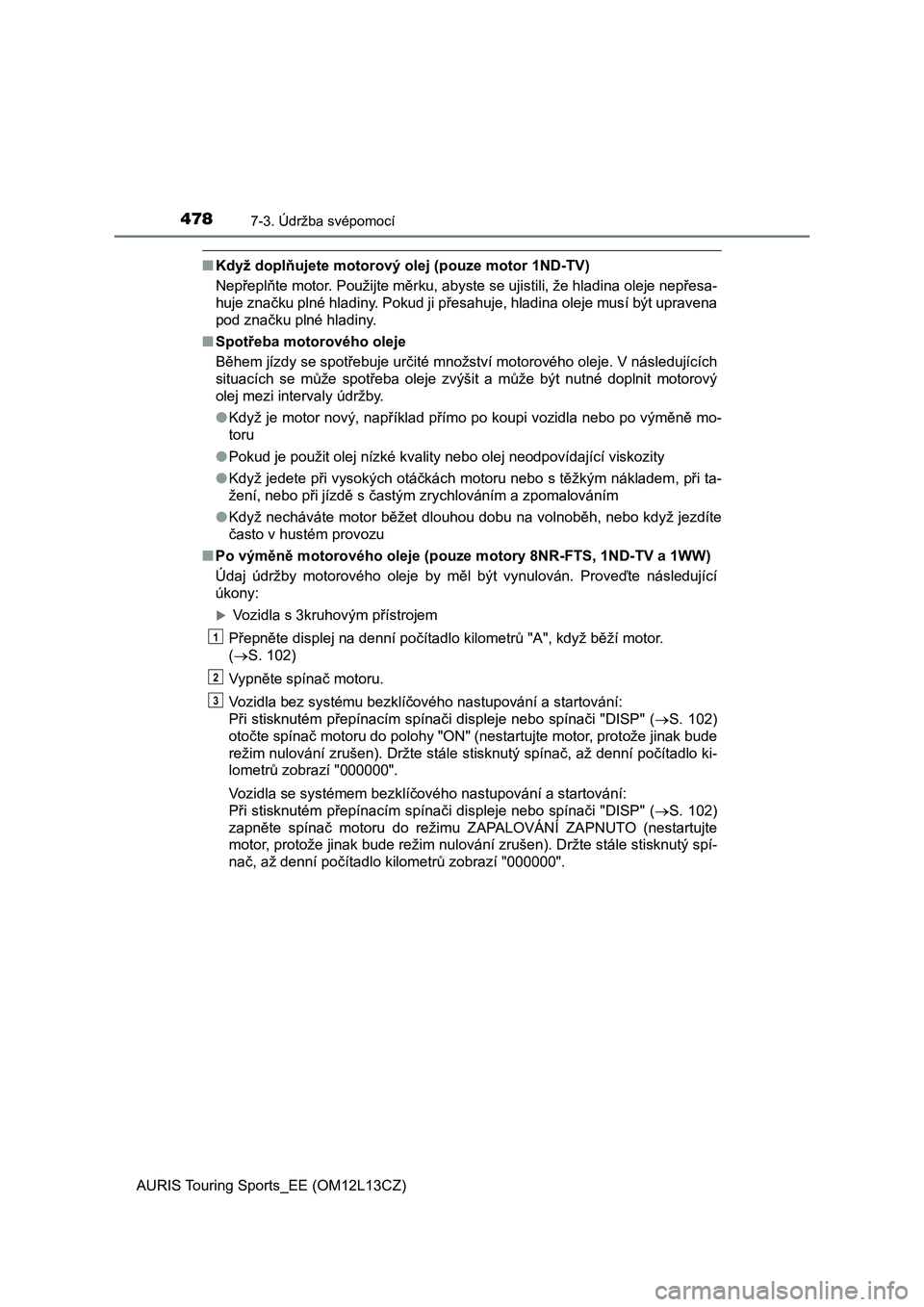

■Když doplňujete motorový olej (pouze motor 1ND-TV)
Nepřeplňte motor. Použijte měrku, abyste se ujistili, že hladina oleje nepřesa-
huje značku plné hladiny. Pokud ji přesahuje, hladina oleje musí být upravena
pod značku plné hladiny.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje (pouze motory 8NR-FTS, 1ND-TV a 1WW)
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
 Vozidla s 3kruhovým přístrojem
<0033011c004800530051010c0057004800030047004c00560053004f0048004d00030051004400030047004800510051007400030053005200fe0074005700440047004f00520003004e004c004f0052005000480057005501240003000500240005000f00
03004e0047005c00e500030045010c00e50074000300500052>tor.
(S. 102)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 102)
otočte spínač motoru do polohy "ON" (nestartujte motor, protože jinak bude
režim nulování zrušen). Držte stále stisknutý spínač, až denní počítadlo ki-
lometrů zobrazí "000000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 102)
zapněte spínač motoru do režimu ZAPALOVÁNÍ ZAPNUTO (nestartujte
motor, protože jinak bude režim nulování zrušen). Držte stále stisknutý spí-
<0051004400fe000f0003004400e500030047004800510051007400030053005200fe0074005700440047004f00520003004e004c004f0052005000480057005501240003005d0052004500550044005d007400030005001300130013001300130013000500
11>
1
2
3

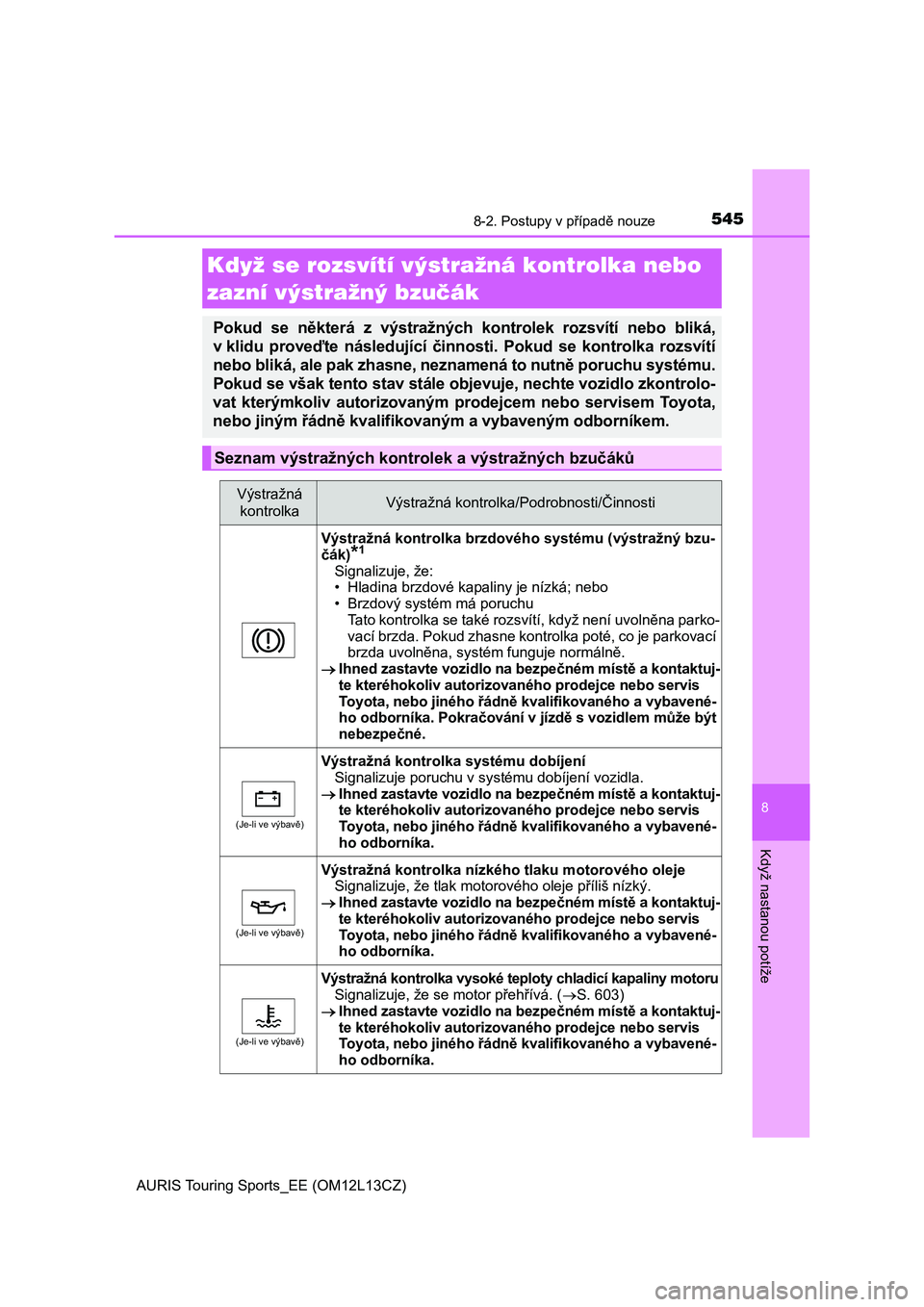

5458-2. Postupy v případě nouze
AURIS Touring Sports_EE (OM12L13CZ)
8
Když nastanou potíže
Když se rozsvítí výstražná kontrolka nebo
zazní výstražný bzučák
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká,
v klidu proveďte následující činnosti. Pokud se kontrolka rozsvítí
nebo bliká, ale pak zhasne, neznamená to nutně poruchu systému.
Pokud se však tento stav stále objevuje, nechte vozidlo zkontrolo-
vat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Seznam výstražných kontrolek a výstražných bzučáků
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
Výstražná kontrolka brzdového systému (výstražný bzu-
čák)
*1
Signalizuje, že:
• Hladina brzdové kapaliny je nízká; nebo
• Brzdový systém má poruchu
Tato kontrolka se také rozsvítí, když není uvolněna parko-
vací brzda. Pokud zhasne kontrolka poté, co je parkovací
brzda uvolněna, systém funguje normálně.
Ihned zastavte vozidlo na bezpečném místě a kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka. Pokračování v jízdě s vozidlem může být
nebezpečné.
(Je-li ve výbavě)
Výstražná kontrolka systému dobíjení
Signalizuje poruchu v systému dobíjení vozidla.
Ihned zastavte vozidlo na bezpečném místě a kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
(Je-li ve výbavě)
Výstražná kontrolka nízkého tlaku motorového oleje
Signalizuje, že tlak motorového oleje příliš nízký.
Ihned zastavte vozidlo na bezpečném místě a kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
(Je-li ve výbavě)
Výstražná kontrolka vysoké teploty chladicí kapaliny motoru
Signalizuje, že se motor přehřívá. (S. 603)
Ihned zastavte vozidlo na bezpečném místě a kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.

5608-2. Postupy v případě nouze
AURIS Touring Sports_EE (OM12L13CZ)■

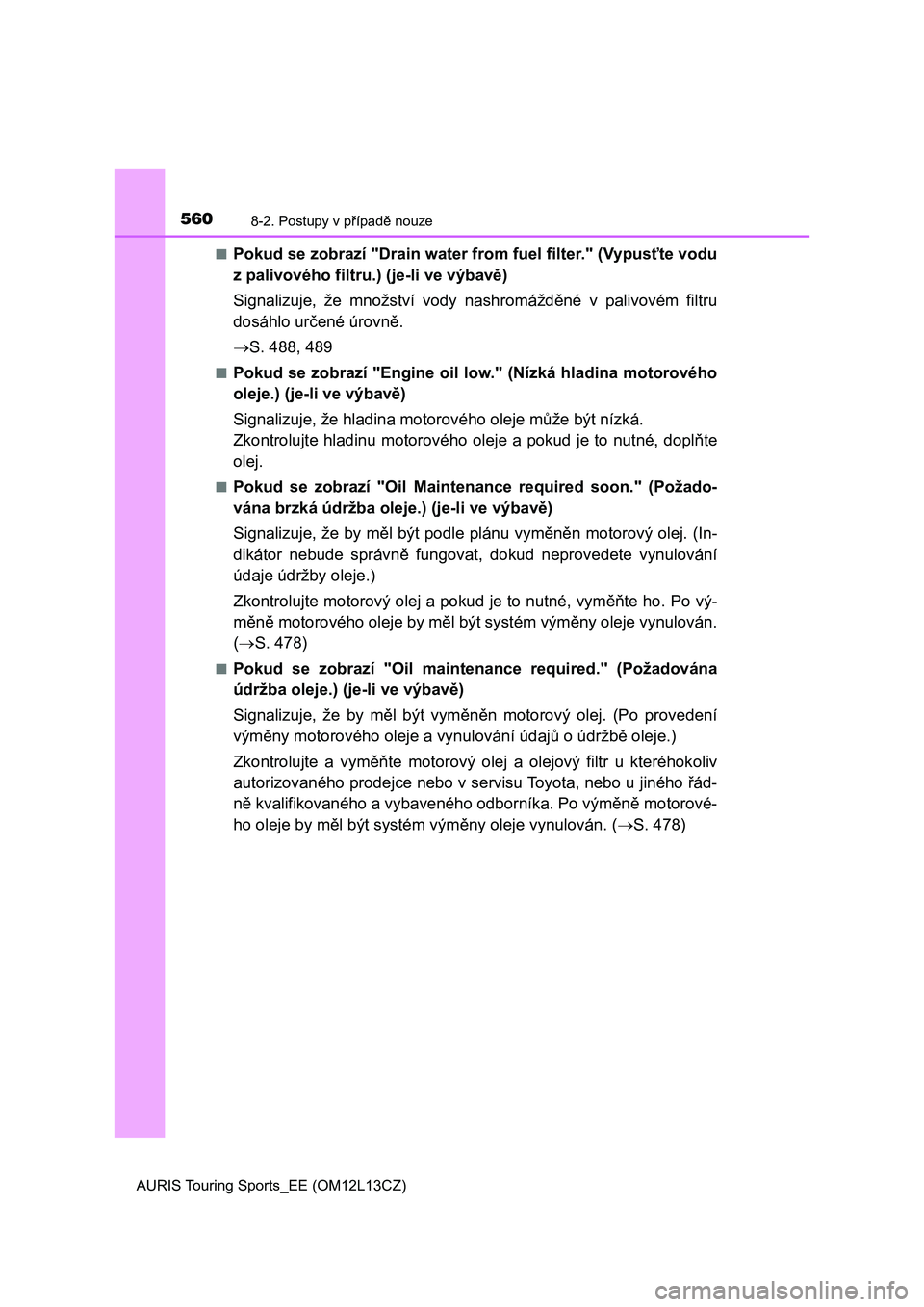

Pokud se zobrazí "Drain water from fuel filter." (Vypusťte vodu
z palivového filtru.) (je-li ve výbavě)
Signalizuje, že množství vody nashromážděné v palivovém filtru
dosáhlo určené úrovně.
S. 488, 489
■Pokud se zobrazí "Engine oil low." (Nízká hladina motorového
oleje.) (je-li ve výbavě)
Signalizuje, že hladina motorového oleje může být nízká.
Zkontrolujte hladinu motorového oleje a pokud je to nutné, doplňte
olej.
■Pokud se zobrazí "Oil Maintenance required soon." (Požado-
vána brzká údržba oleje.) (je-li ve výbavě)
Signalizuje, že by měl být podle plánu vyměněn motorový olej. (In-
dikátor nebude správně fungovat, dokud neprovedete vynulování
údaje údržby oleje.)
Zkontrolujte motorový olej a pokud je to nutné, vyměňte ho. Po vý-
měně motorového oleje by měl být systém výměny oleje vynulován.
(S. 478)
■Pokud se zobrazí "Oil maintenance required." (Požadována
údržba oleje.) (je-li ve výbavě)
Signalizuje, že by měl být vyměněn motorový olej. (Po provedení
výměny motorového oleje a vynulování údajů o údržbě oleje.)
Zkontrolujte a vyměňte motorový olej a olejový filtr u kteréhokoliv
autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řád-
ně kvalifikovaného a vybaveného odborníka. Po výměně motorové-
ho oleje by měl být systém výměny oleje vynulován. (S. 478)

611
9
Technické údaje
vozidla
AURIS Touring Sports_EE (OM12L13CZ)9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ........... 612
Informace o palivu ............. 633
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 635
9-3. Inicializace
Zařízení pro inicializaci ...... 642

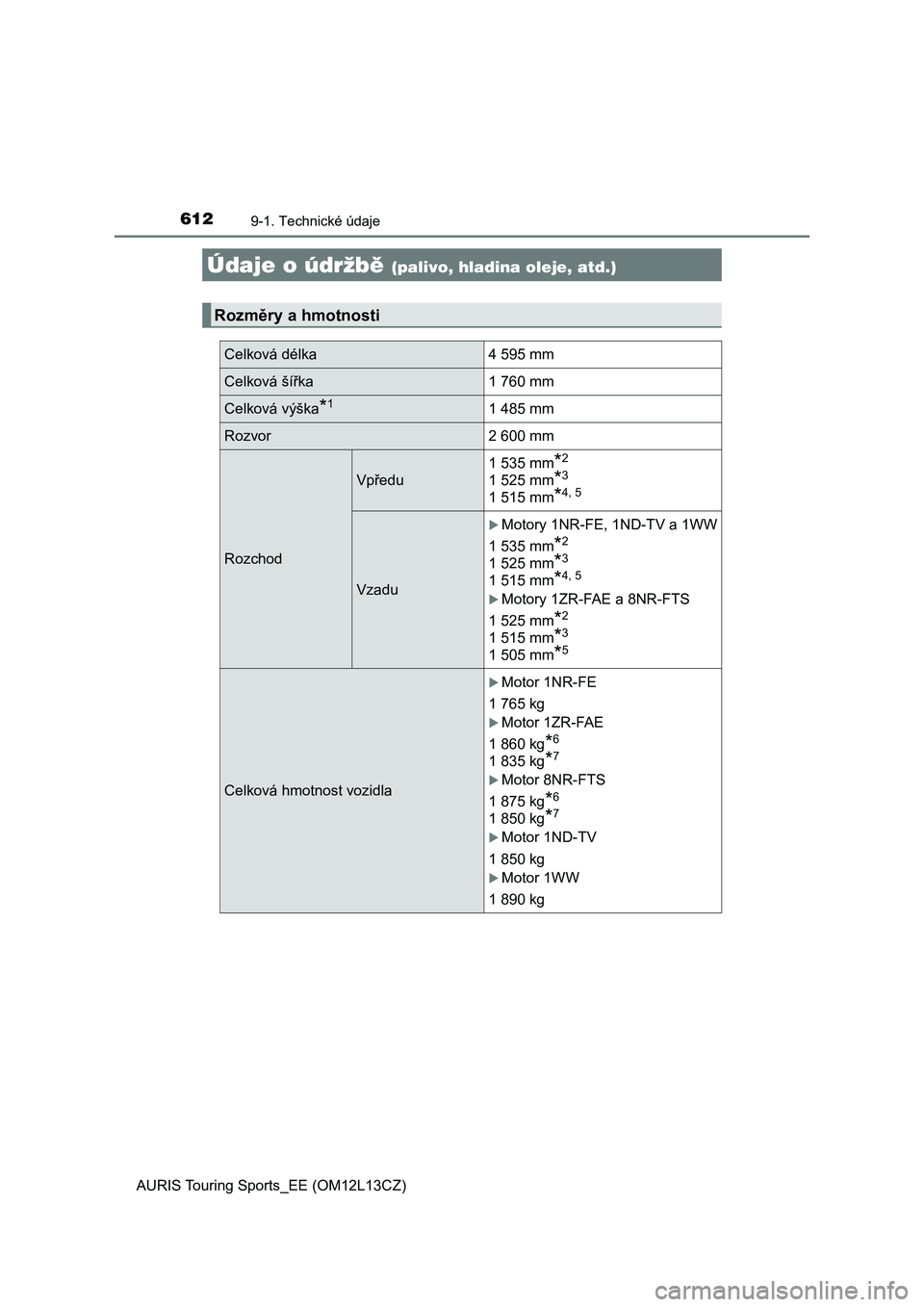

612
AURIS Touring Sports_EE (OM12L13CZ)
9-1. Technické údaje
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry a hmotnosti
Celková délka 4 595 mm
Celková šířka 1 760 mm
Celková výška*11 485 mm
Rozvor 2 600 mm
Rozchod
Vpředu1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Vzadu
Motory 1NR-FE, 1ND-TV a 1WW
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Motory 1ZR-FAE a 8NR-FTS
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Celková hmotnost vozidla
Motor 1NR-FE
1 765 kg
Motor 1ZR-FAE
1 860 kg
*6
1 835 kg*7
Motor 8NR-FTS
1 875 kg
*6
1 850 kg*7
Motor 1ND-TV
1 850 kg
Motor 1WW
1 890 kg
