4817-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

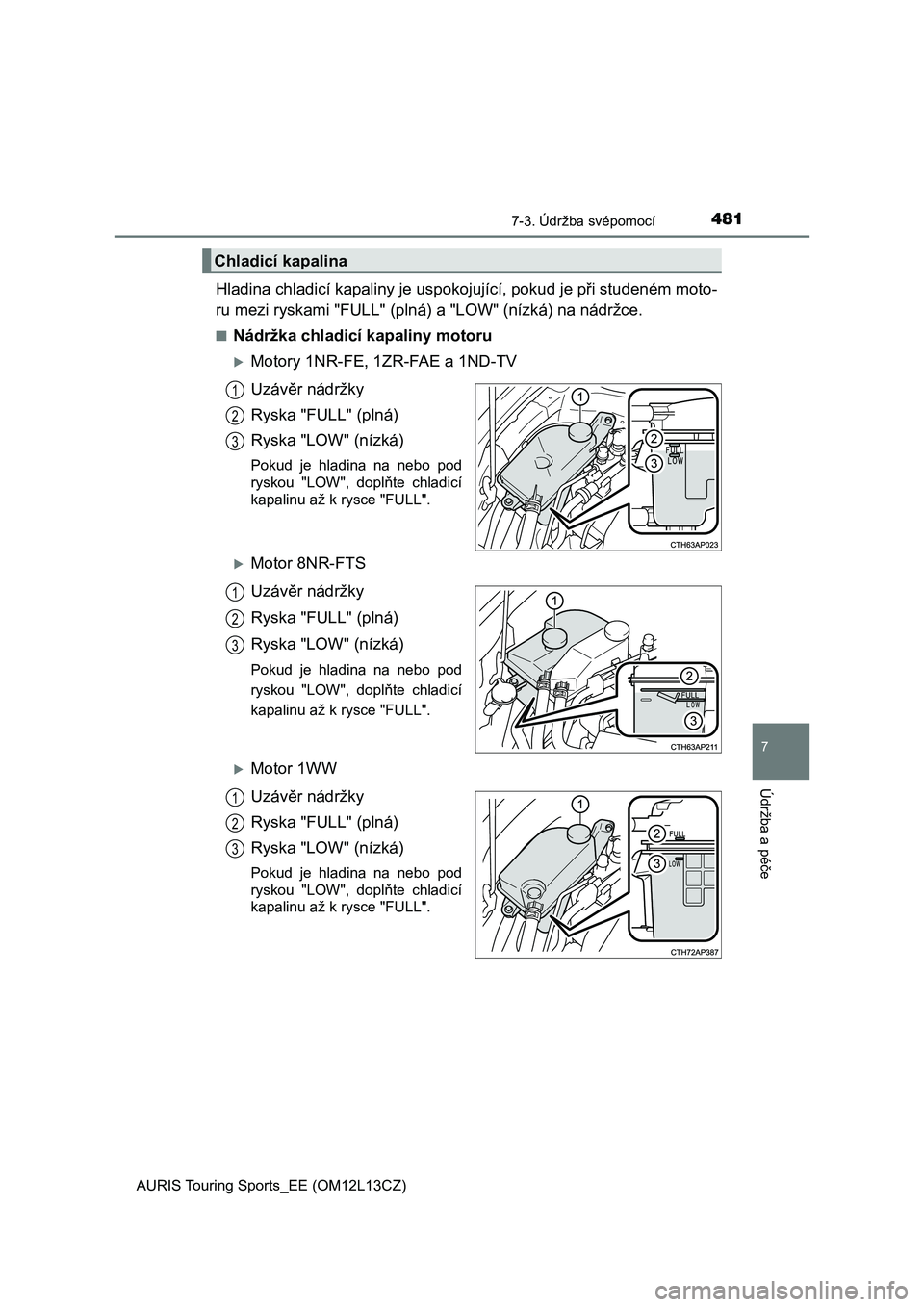

Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Motory 1NR-FE, 1ZR-FAE a 1ND-TV
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 8NR-FTS
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 1WW
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Chladicí kapalina
1
2
3
1
2
3
1
2
3

4827-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■

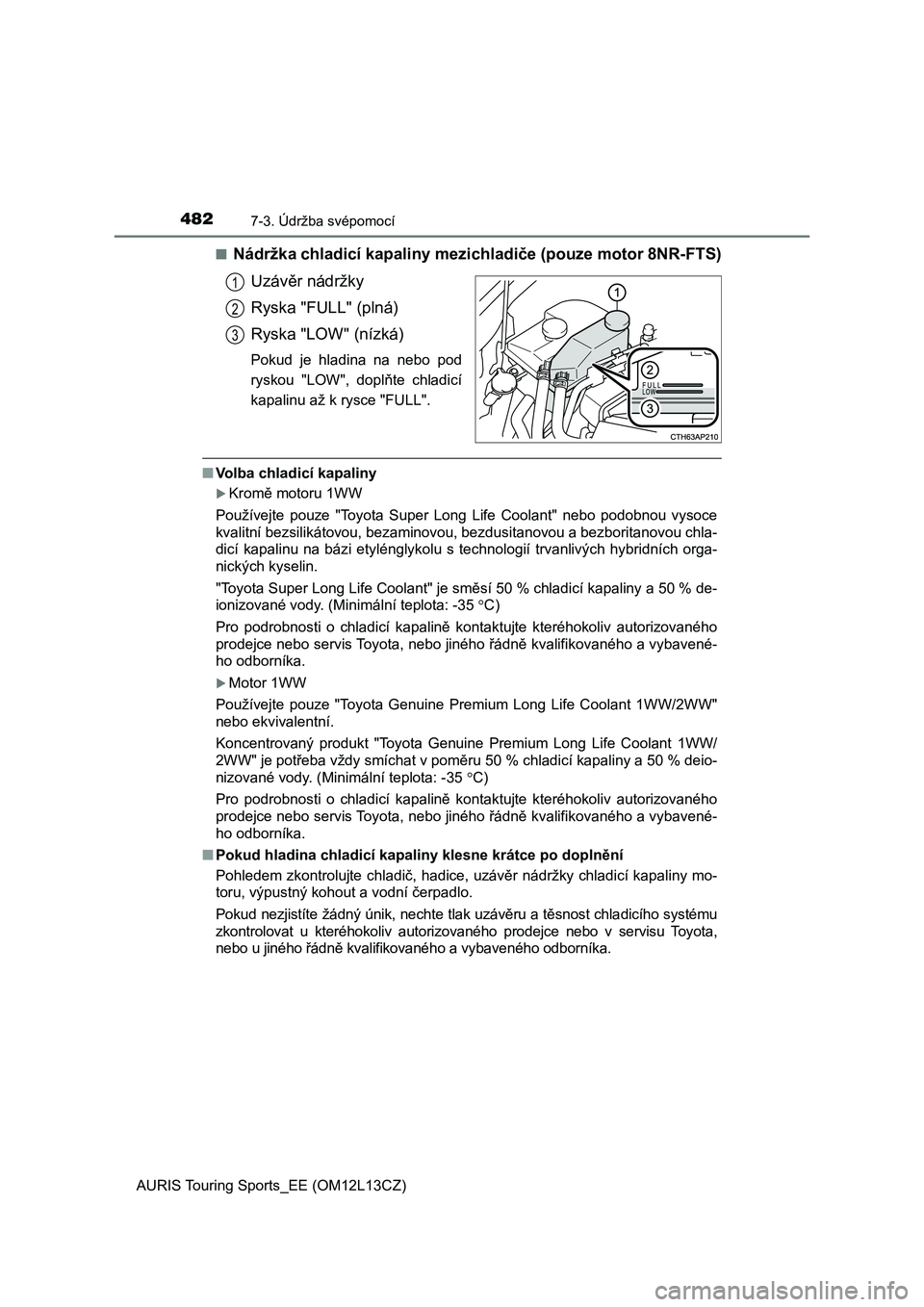

Nádržka chladicí kapaliny mezichladiče (pouze motor 8NR-FTS)
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
■Volba chladicí kapaliny
Kromě motoru 1WW
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Motor 1WW
Používejte pouze "Toyota Genuine Premium Long Life Coolant 1WW/2WW"
nebo ekvivalentní.
Koncentrovaný produkt "Toyota Genuine Premium Long Life Coolant 1WW/
2WW" je potřeba vždy smíchat v poměru 50 % chladicí kapaliny a 50% deio-
nizované vody. (Minimální teplota: -35 C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
1
2
3

4837-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

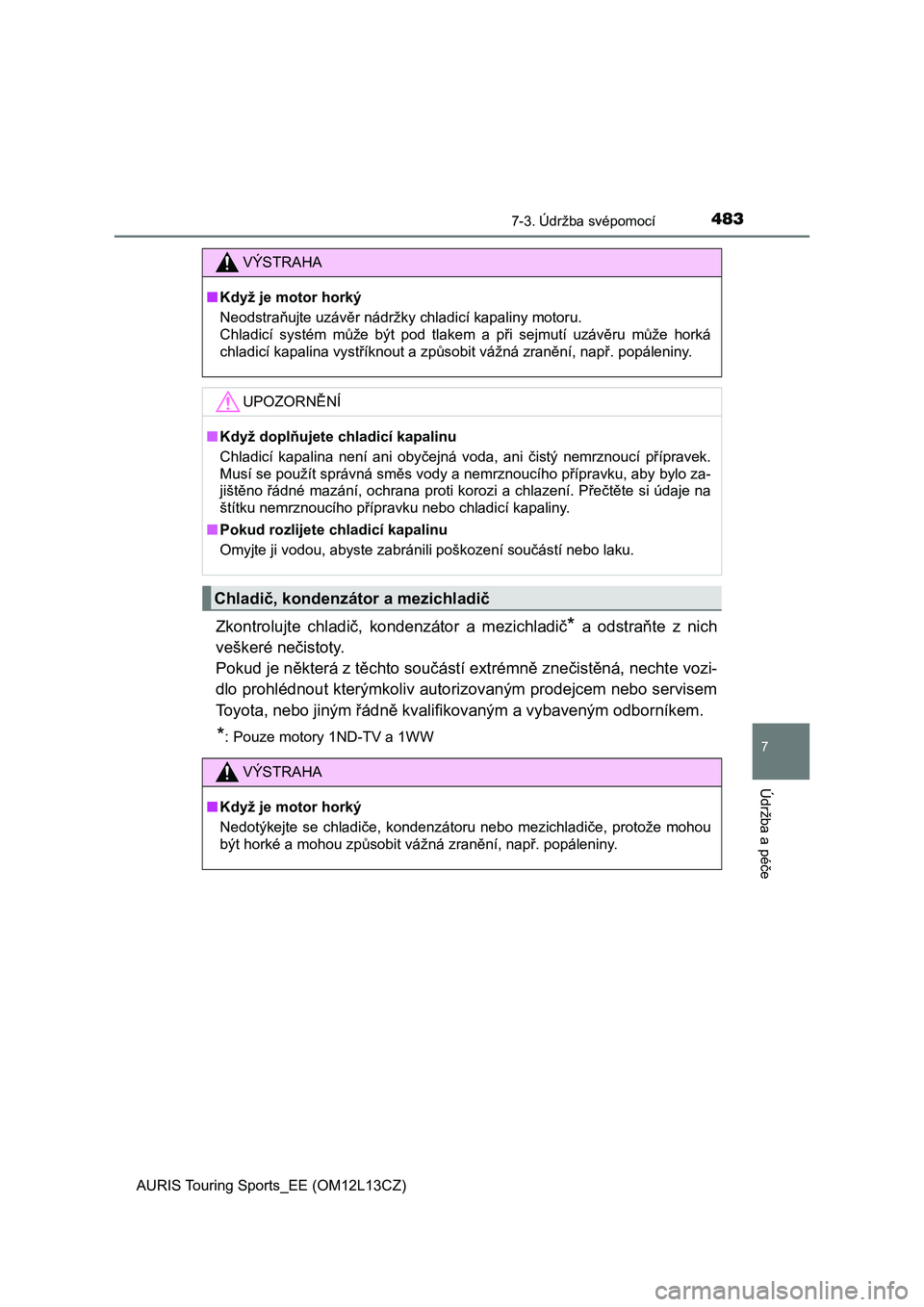

Zkontrolujte chladič, kondenzátor a mezichladič* a odstraňte z nich
veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*: Pouze motory 1ND-TV a 1WW
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou způsobit vážná zranění, např. popáleniny.

4847-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

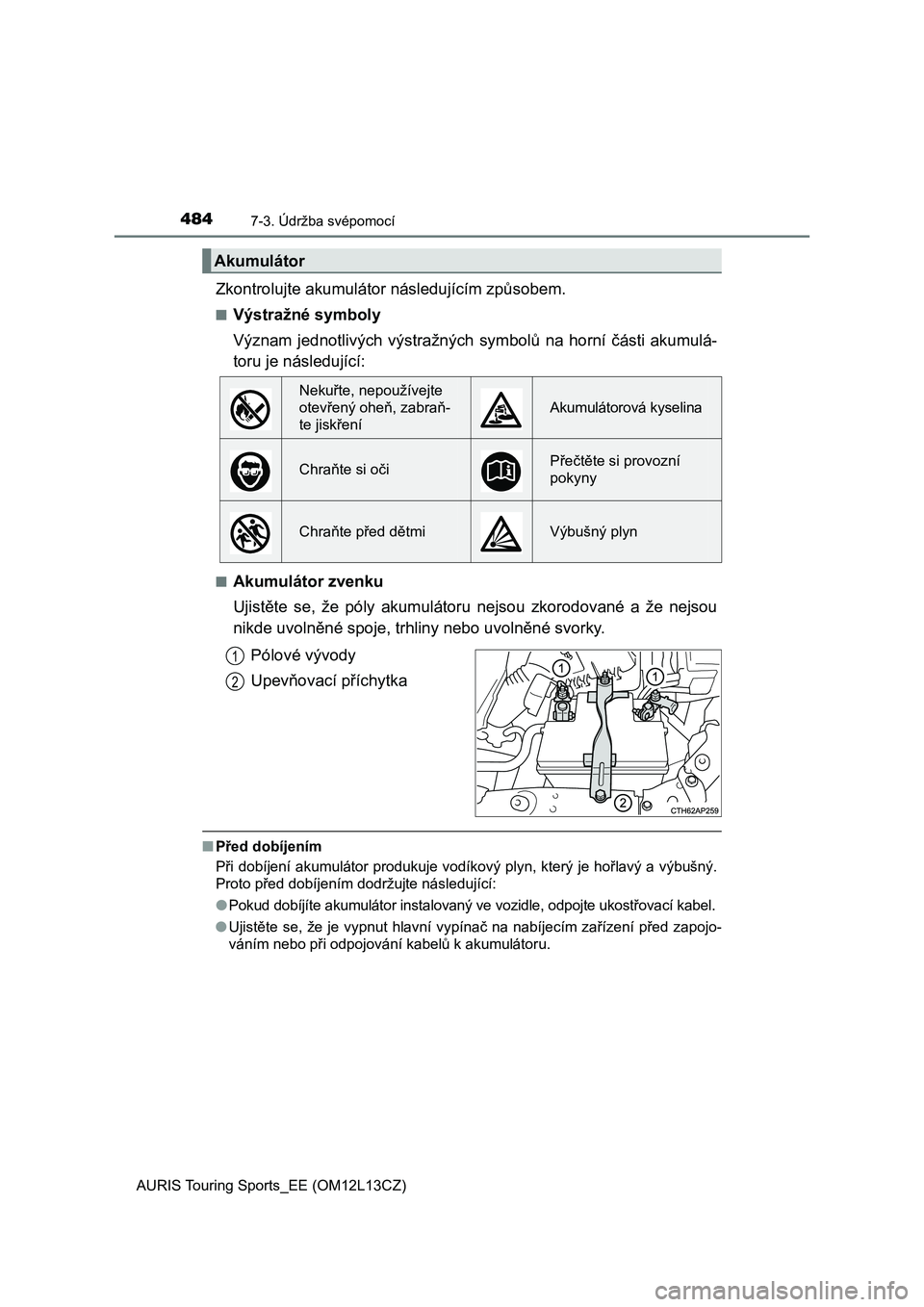

Zkontrolujte akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
Akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraň-
te jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn
1
2

4857-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

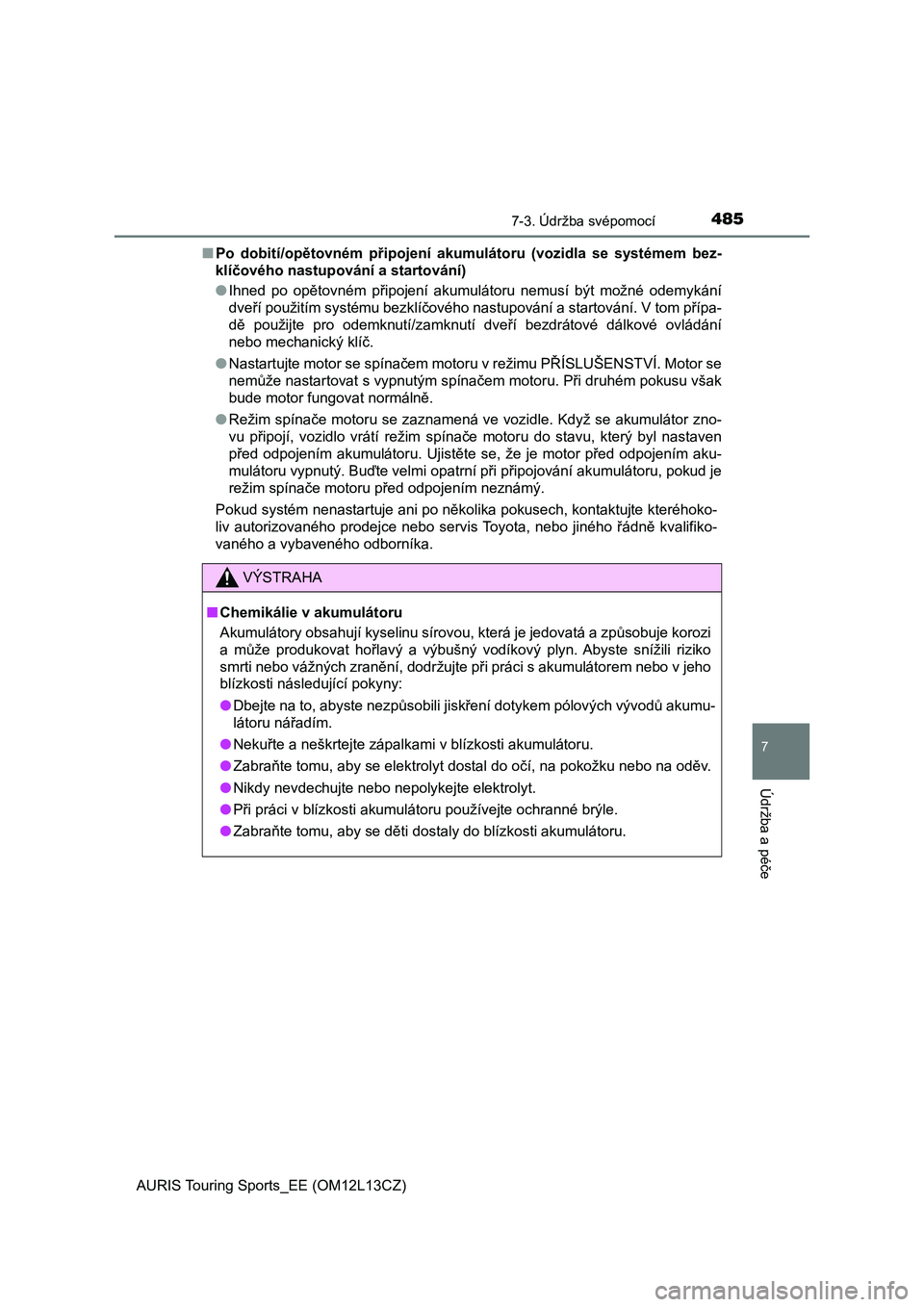

■Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
●Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spínačem motoru. Při druhém pokusu však
bude motor fungovat normálně.
●Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud systém nenastartuje ani po několika pokusech, kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátory obsahují kyselinu sírovou, která je jedovatá a způsobuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů akumu-
látoru nářadím.
●<00310048004e0058011c005700480003004400030051004800e3004e005500570048004d005700480003005d006900530044004f004e00440050004c0003005900030045004f0074005d004e005200560057004c00030044004e005800500058004f006900
570052005500580011>
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti akumulátoru používejte ochranné brýle.
●<003d004400450055004401160057004800030057005200500058000f000300440045005c00030056004800030047010c0057004c000300470052005600570044004f005c00030047005200030045004f0074005d004e005200560057004c00030044004e00
5800500058004f006900570052005500580011>

4867-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

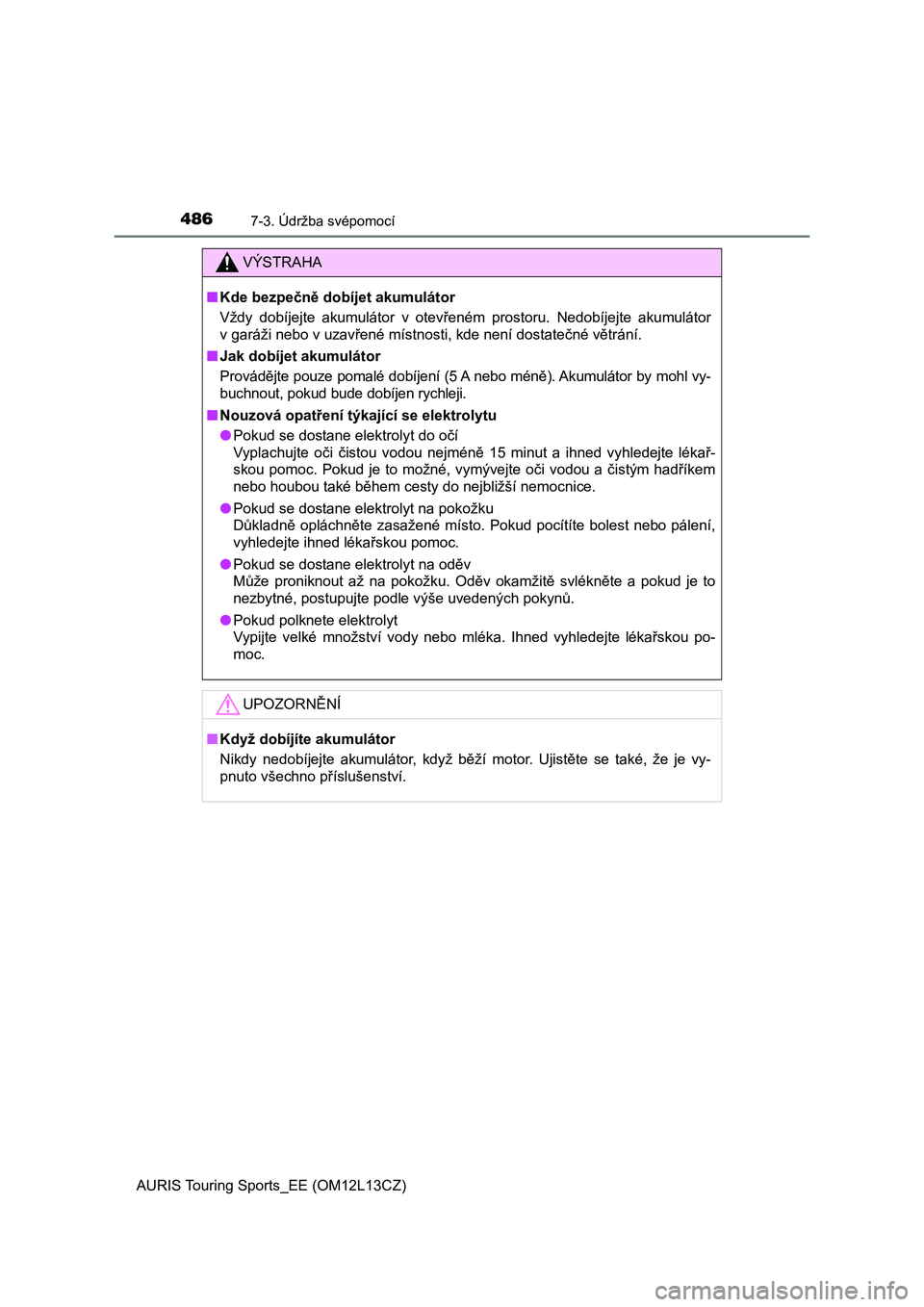

VÝSTRAHA
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte akumulátor
v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Jak dobíjet akumulátor
Provádějte pouze pomalé dobíjení (5 A nebo méně). Akumulátor by mohl vy-
buchnout, pokud bude dobíjen rychleji.
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor, když běží motor. Ujistěte se také, že je vy-
pnuto všechno příslušenství.

4877-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

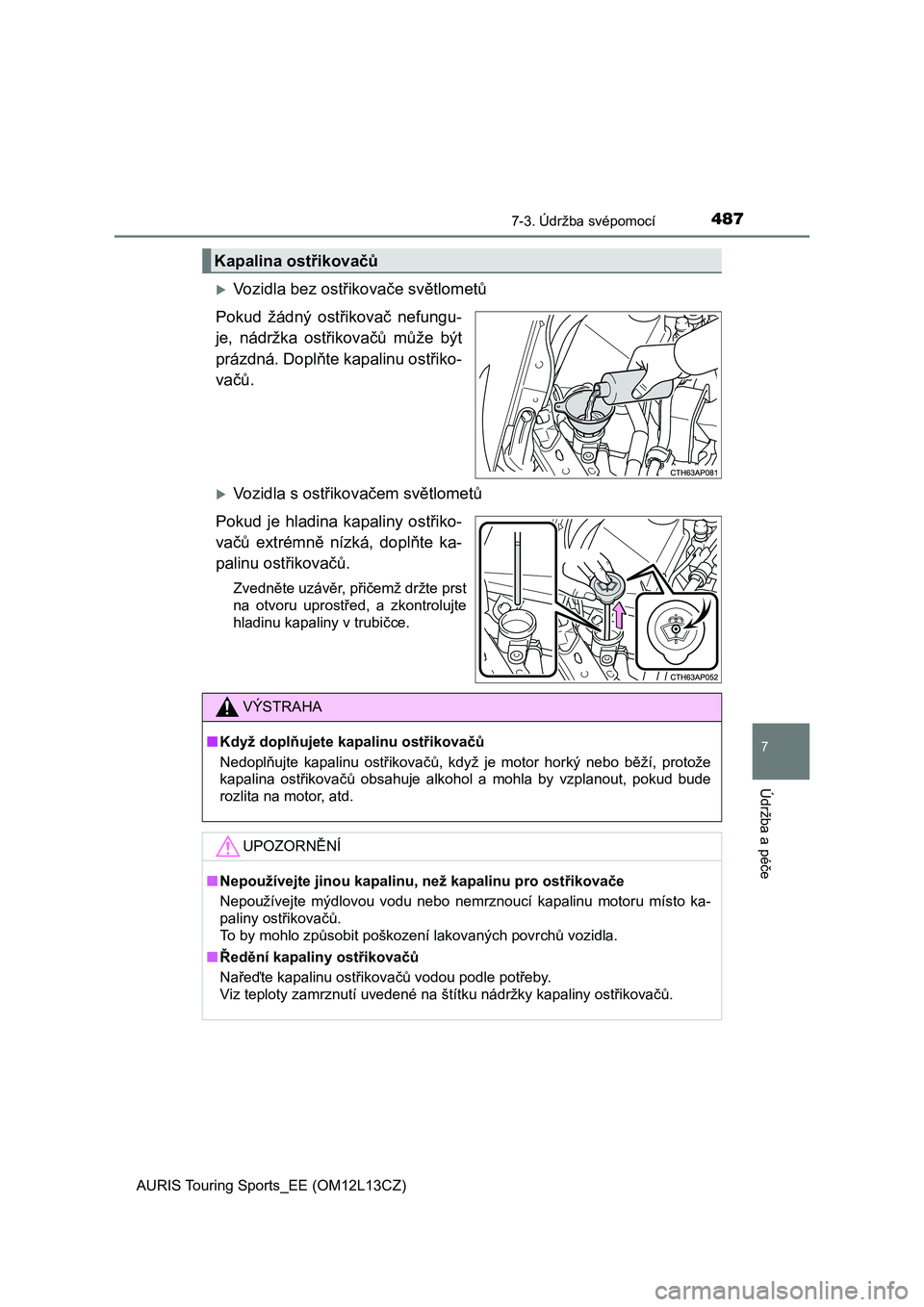

Vozidla bez ostřikovače světlometů
Pokud žádný ostřikovač nefungu-
je, nádržka ostřikovačů může být
prázdná. Doplňte kapalinu ostřiko-
vačů.
Vozidla s ostřikovačem světlometů
Pokud je hladina kapaliny ostřiko-
vačů extrémně nízká, doplňte ka-
palinu ostřikovačů.
Zvedněte uzávěr, přičemž držte prst
na otvoru uprostřed, a zkontrolujte
hladinu kapaliny v trubičce.
Kapalina ostřikovačů
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je motor horký nebo běží, protože
kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout, pokud bude
rozlita na motor, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.

4887-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

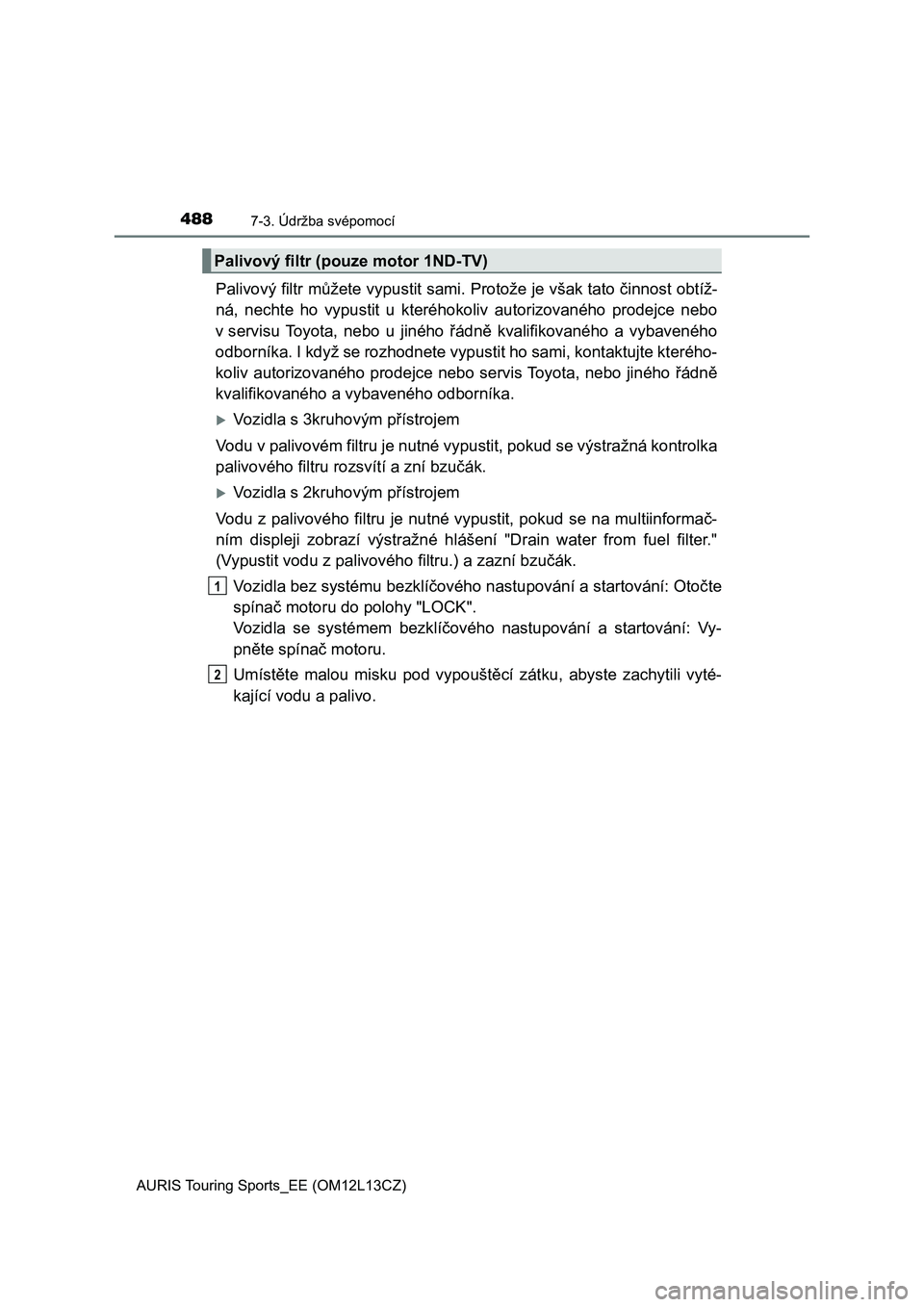

Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, nechte ho vypustit u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného
odborníka. I když se rozhodnete vypustit ho sami, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka.
Vozidla s 3kruhovým přístrojem
Vodu v palivovém filtru je nutné vypustit, pokud se výstražná kontrolka
palivového filtru rozsvítí a zní bzučák.
Vozidla s 2kruhovým přístrojem
Vodu z palivového filtru je nutné vypustit, pokud se na multiinformač-
ním displeji zobrazí výstražné hlášení "Drain water from fuel filter."
(Vypustit vodu z palivového filtru.) a zazní bzučák.
Vozidla bez systému bezklíčového nastupování a startování: Otočte
spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování: Vy-
pněte spínač motoru.
Umístěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Palivový filtr (pouze motor 1ND-TV)
1
2
