2017 TOYOTA AURIS TOURING SPORTS Návod na použití (in Czech)

6098-2. Postupy v případě nouze
AURIS Touring Sports_EE (OM12L13CZ)
8
Když nastanou potíže

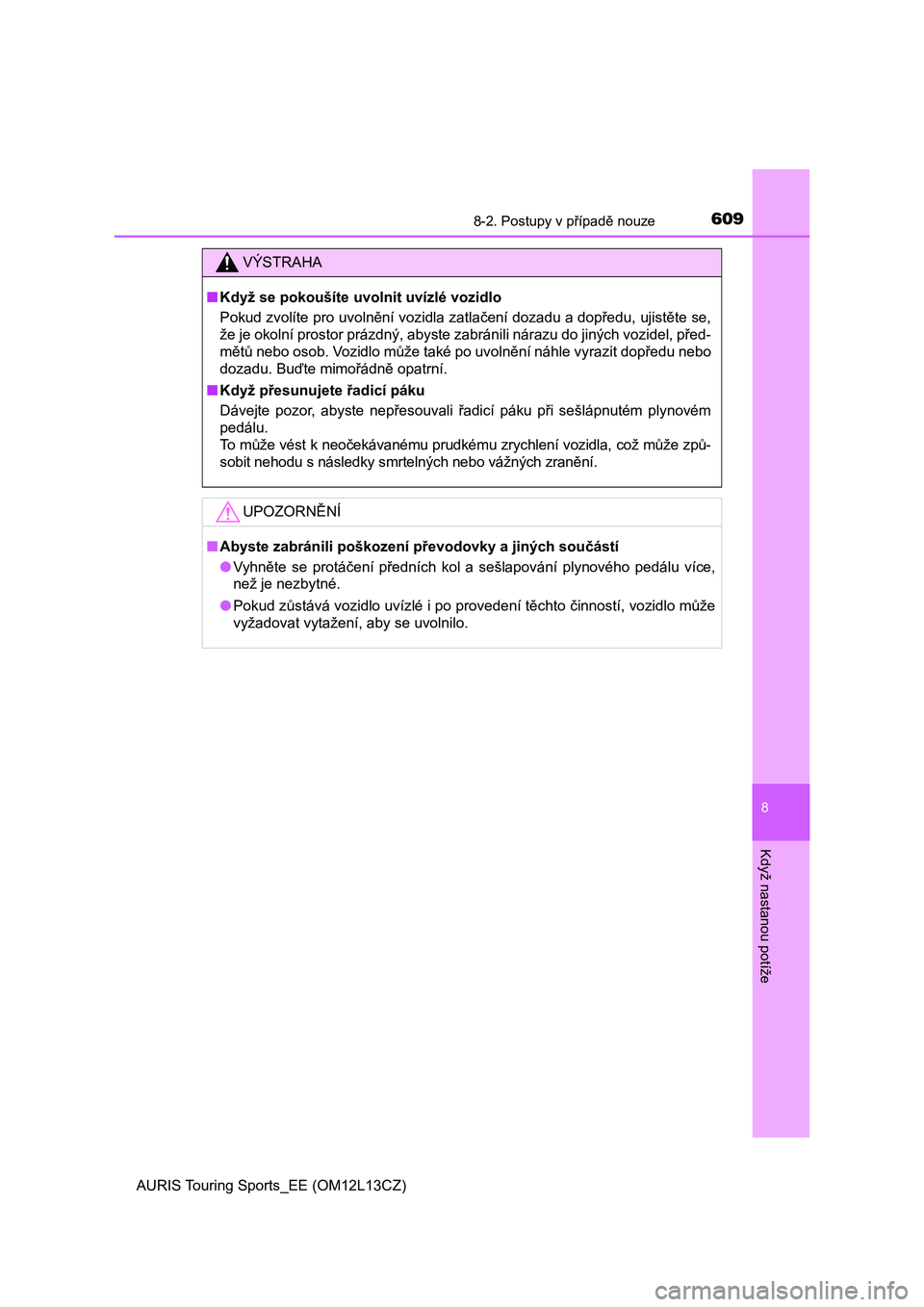

VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může způ-
sobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

6108-2. Postupy v případě nouze
AURIS Touring Sports_EE (OM12L13CZ)

611
9
Technické údaje
vozidla
AURIS Touring Sports_EE (OM12L13CZ)9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ........... 612
Informace o palivu ............. 633
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 635
9-3. Inicializace
Zařízení pro inicializaci ...... 642

612
AURIS Touring Sports_EE (OM12L13CZ)
9-1. Technické údaje
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry a hmotnosti
Celková délka 4 595 mm
Celková šířka 1 760 mm
Celková výška*11 485 mm
Rozvor 2 600 mm
Rozchod
Vpředu1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Vzadu
Motory 1NR-FE, 1ND-TV a 1WW
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Motory 1ZR-FAE a 8NR-FTS
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Celková hmotnost vozidla
Motor 1NR-FE
1 765 kg
Motor 1ZR-FAE
1 860 kg
*6
1 835 kg*7
Motor 8NR-FTS
1 875 kg
*6
1 850 kg*7
Motor 1ND-TV
1 850 kg
Motor 1WW
1 890 kg

6139-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
*1: Vozidla bez zatížení
*2: Vozidla s pneumatikami 195/65R15
*3: Vozidla s pneumatikami 205/55R16
*4: Vozidla s pneumatikami 215/45R17
*5: Vozidla s pneumatikami 225/45R17
*6: Vozidla s Multidrive
*7: Vozidla s manuální převodovkou

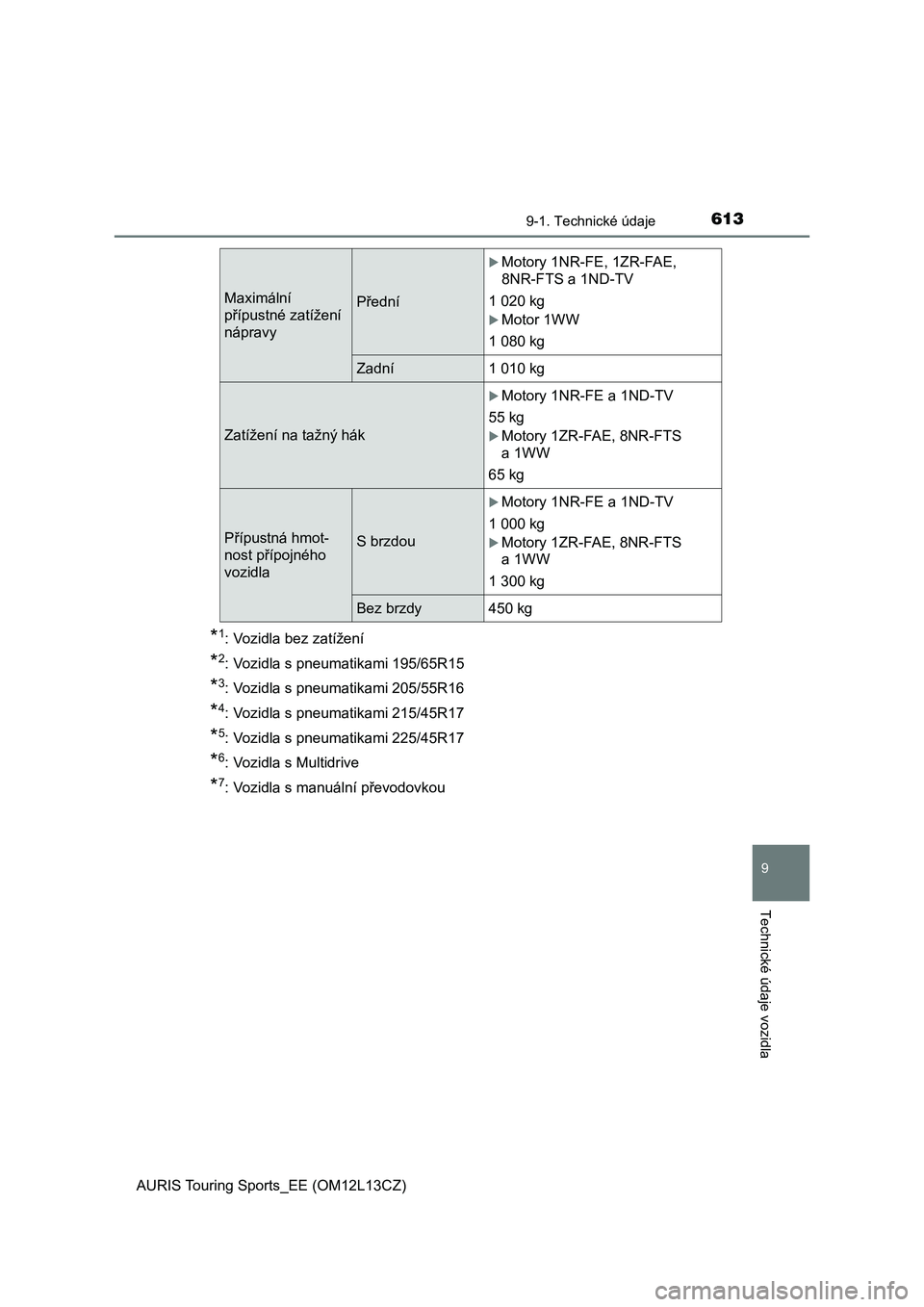

Maximální
přípustné zatížení
nápravyPřední
Motory 1NR-FE, 1ZR-FAE,
8NR-FTS a 1ND-TV
1 020 kg
Motor 1WW
1 080 kg
Zadní 1 010 kg
Zatížení na tažný hák
Motory 1NR-FE a 1ND-TV
55 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
65 kg
Přípustná hmot-
nost přípojného
vozidlaS brzdou
Motory 1NR-FE a 1ND-TV
1 000 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
1 300 kg
Bez brzdy 450 kg

6149-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)■

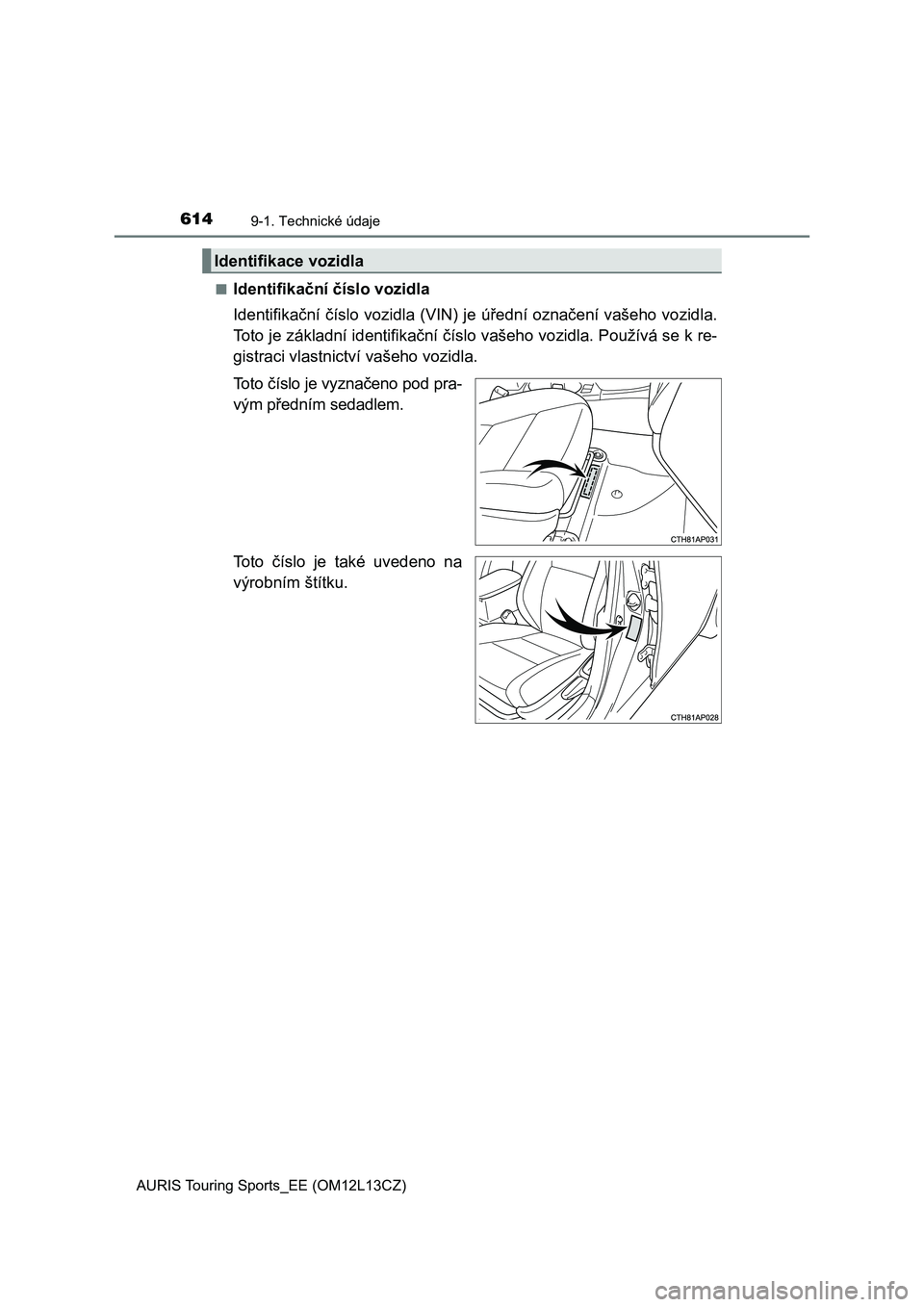

Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
Toto číslo je vyznačeno pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

6159-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla

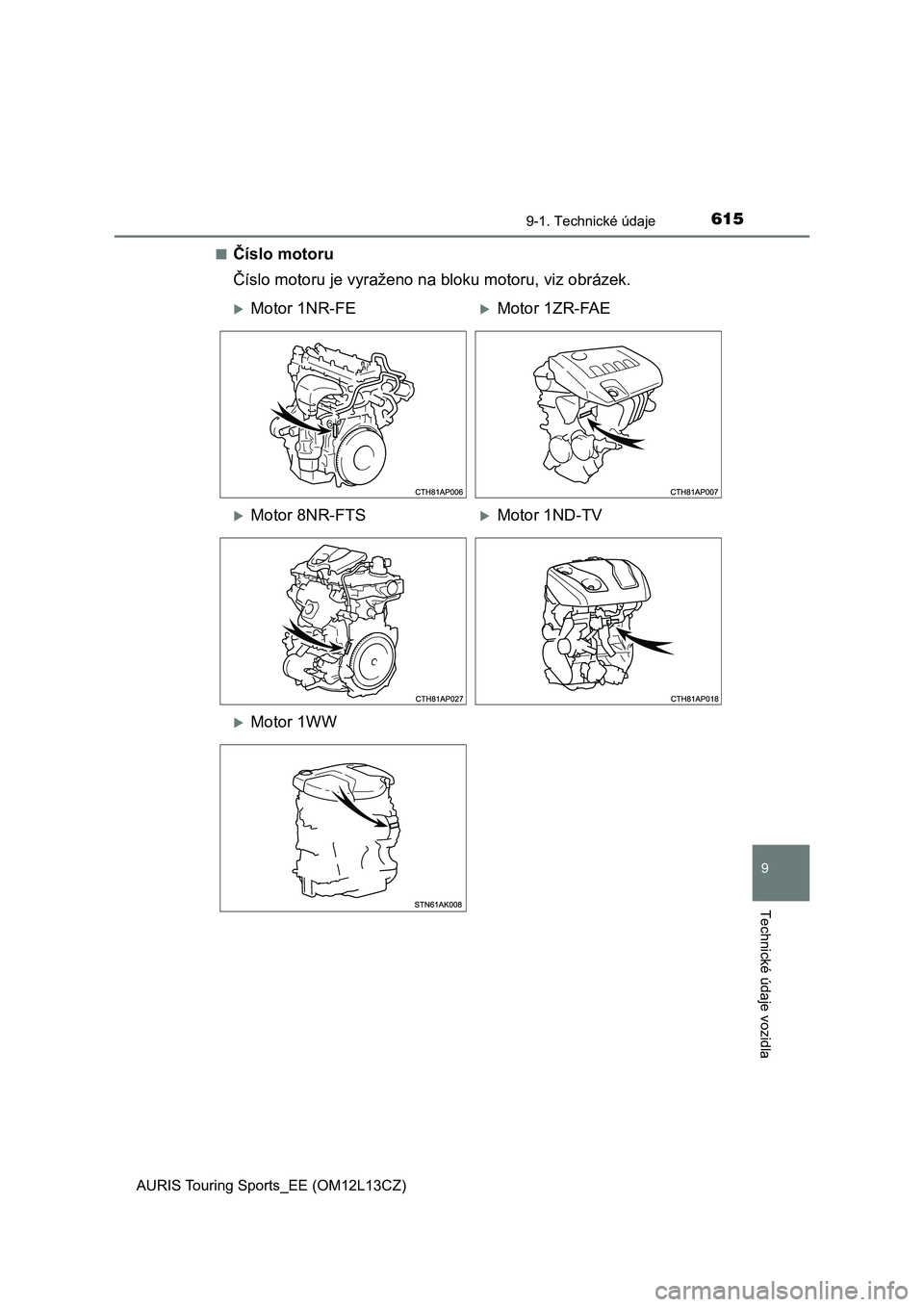

■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázek.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW

6169-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)

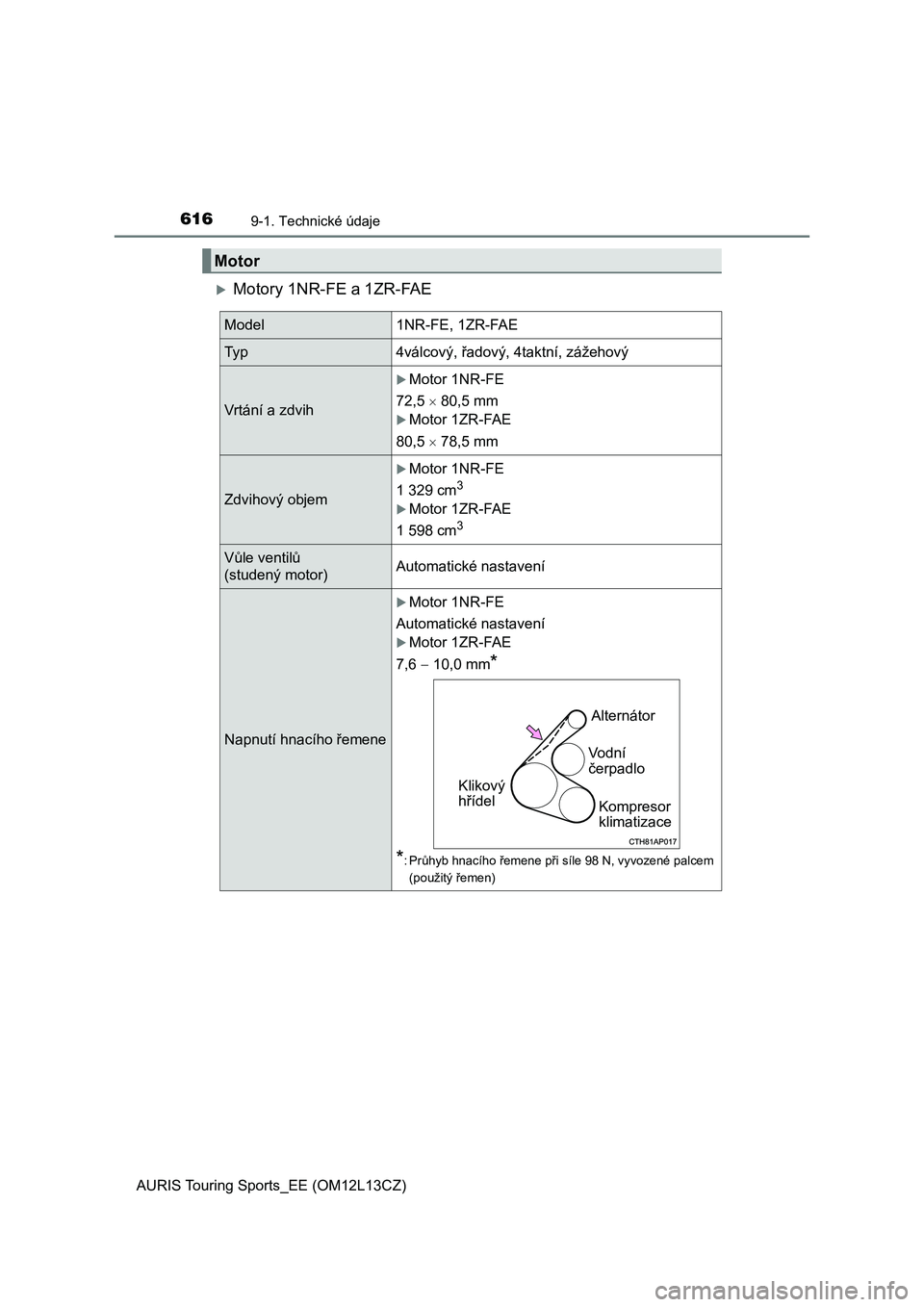

Motory 1NR-FE a 1ZR-FAE
Motor
Model1NR-FE, 1ZR-FAE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih
Motor 1NR-FE
72,5  80,5 mm
Motor 1ZR-FAE
80,5  78,5 mm
Zdvihový objem
Motor 1NR-FE
1 329 cm
3
Motor 1ZR-FAE
1 598 cm
3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího řemene
Motor 1NR-FE
Automatické nastavení
Motor 1ZR-FAE
7,6  10,0 mm
*
*
: Průhyb hnacího řemene při síle 98 N, vyvozené palcem
(použitý řemen)
Alternátor
Vodní
čerpadlo
Kompresor
klimatizace Klikový
hřídel
