2017 TOYOTA AURIS TOURING SPORTS Návod na použití (in Czech)

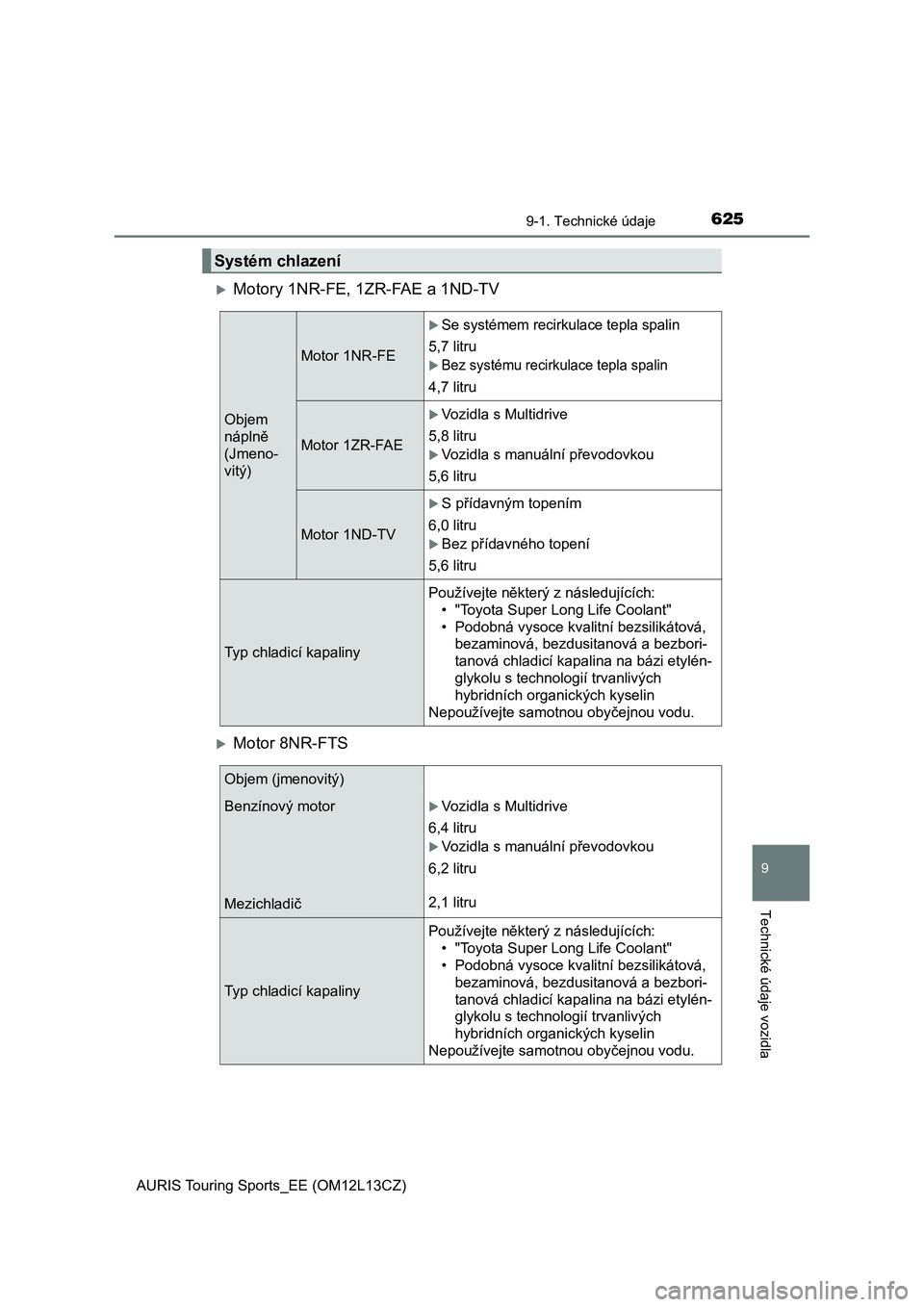

6259-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
Motory 1NR-FE, 1ZR-FAE a 1ND-TV
Motor 8NR-FTS
Systém chlazení
Objem
náplně
(Jmeno-
vitý)
Motor 1NR-FE
Se systémem recirkulace tepla spalin
5,7 litru
Bez systému recirkulace tepla spalin
4,7 litru
Motor 1ZR-FAE
Vozidla s Multidrive
5,8 litru
Vozidla s manuální převodovkou
5,6 litru
Motor 1ND-TV
S přídavným topením
6,0 litru
Bez přídavného topení
5,6 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem (jmenovitý)
Benzínový motor
MezichladičVozidla s Multidrive
6,4 litru
Vozidla s manuální převodovkou
6,2 litru
2,1 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.

6269-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
Motor 1WW
Objem (jmenovitý)
S přídavným topením
7,3 litru
Bez přídavného topení
7,0 litru
Typ chladicí kapaliny"Toyota Genuine Premium Long Life Coolant
1WW/2WW" nebo ekvivalentní. Koncentro-
vaný produkt "Toyota Genuine Premium
Long Life Coolant 1WW/2WW" je potřeba
vždy smíchat v poměru 50 % chladicí kapali-
ny a 50 % deionizované vody. Nepoužívejte
samotnou obyčejnou vodu.
Pro použití jakékoliv jiné schválené chladicí
kapaliny motoru kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybave-
ného odborníka.
Systém zapalování (benzínový motor)
Zapalovací svíčky
Výrobce
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC16HR11 nebo DENSO SC20HR11
Motor 8NR-FTS
NGK DILKAR8J9G
Mezera
Motory 1NR-FE a 1ZR-FAE
1,1 mm
Motor 8NR-FTS
0,9 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

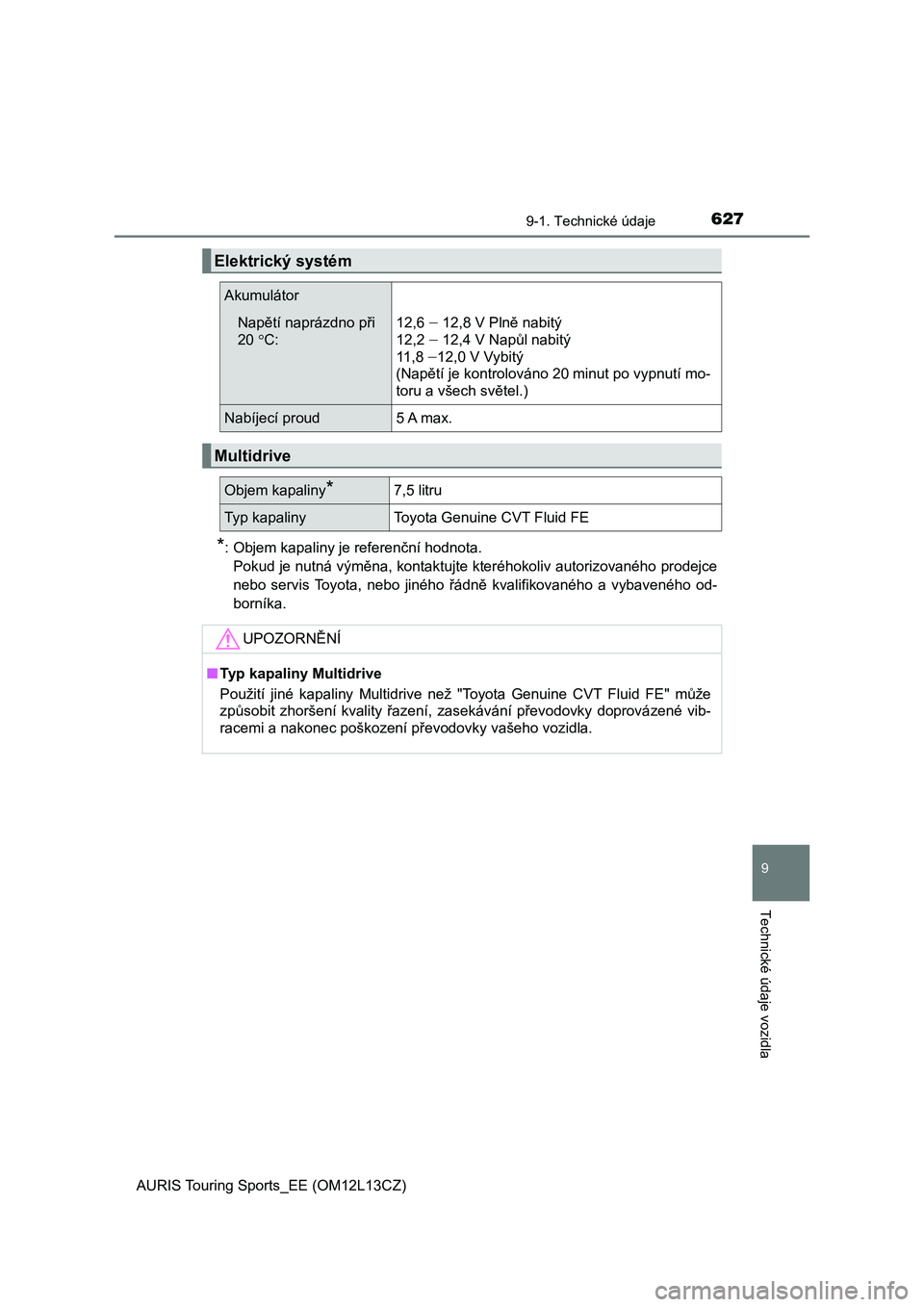

6279-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
*: Objem kapaliny je referenční hodnota.
Pokud je nutná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.
Elektrický systém
Akumulátor
Napětí naprázdno při
20 C:12,6  12,8 V Plně nabitý
12,2
 12,4 V Napůl nabitý
11 , 8
12,0 V Vybitý
(Napětí je kontrolováno 20 minut po vypnutí mo-
toru a všech světel.)
Nabíjecí proud5 A max.
Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprovázené vib-
racemi a nakonec poškození převodovky vašeho vozidla.

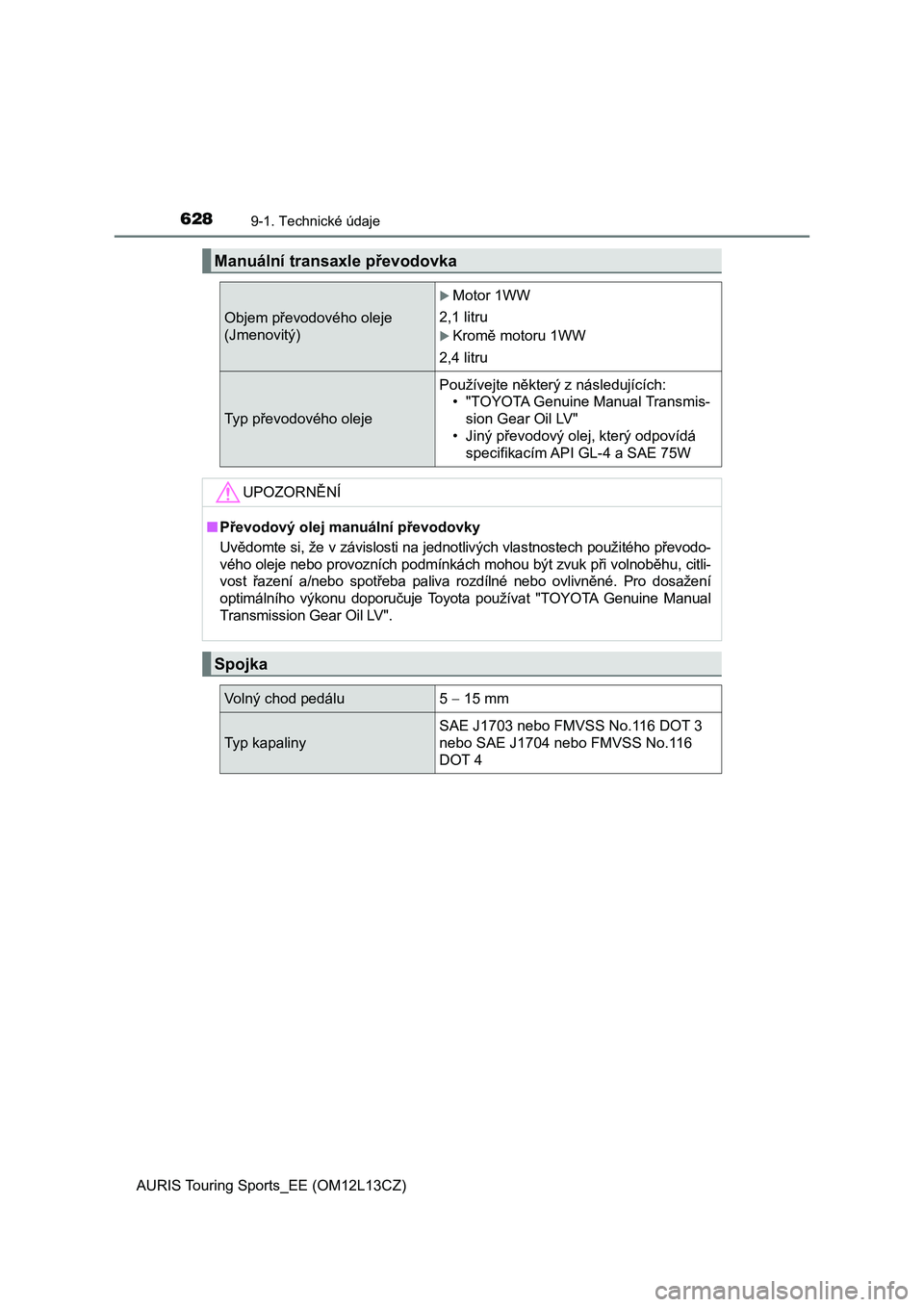

6289-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
Manuální transaxle převodovka
Objem převodového oleje
(Jmenovitý)
Motor 1WW
2,1 litru
Kromě motoru 1WW
2,4 litru
Typ převodového olejePoužívejte některý z následujících:
• "TOYOTA Genuine Manual Transmis-
sion Gear Oil LV"
• Jiný převodový olej, který odpovídá
specifikacím API GL-4 a SAE 75W
UPOZORNĚNÍ
■Převodový olej manuální převodovky
Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine Manual
Transmission Gear Oil LV".
Spojka
Volný chod pedálu 5  15 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116
DOT 4

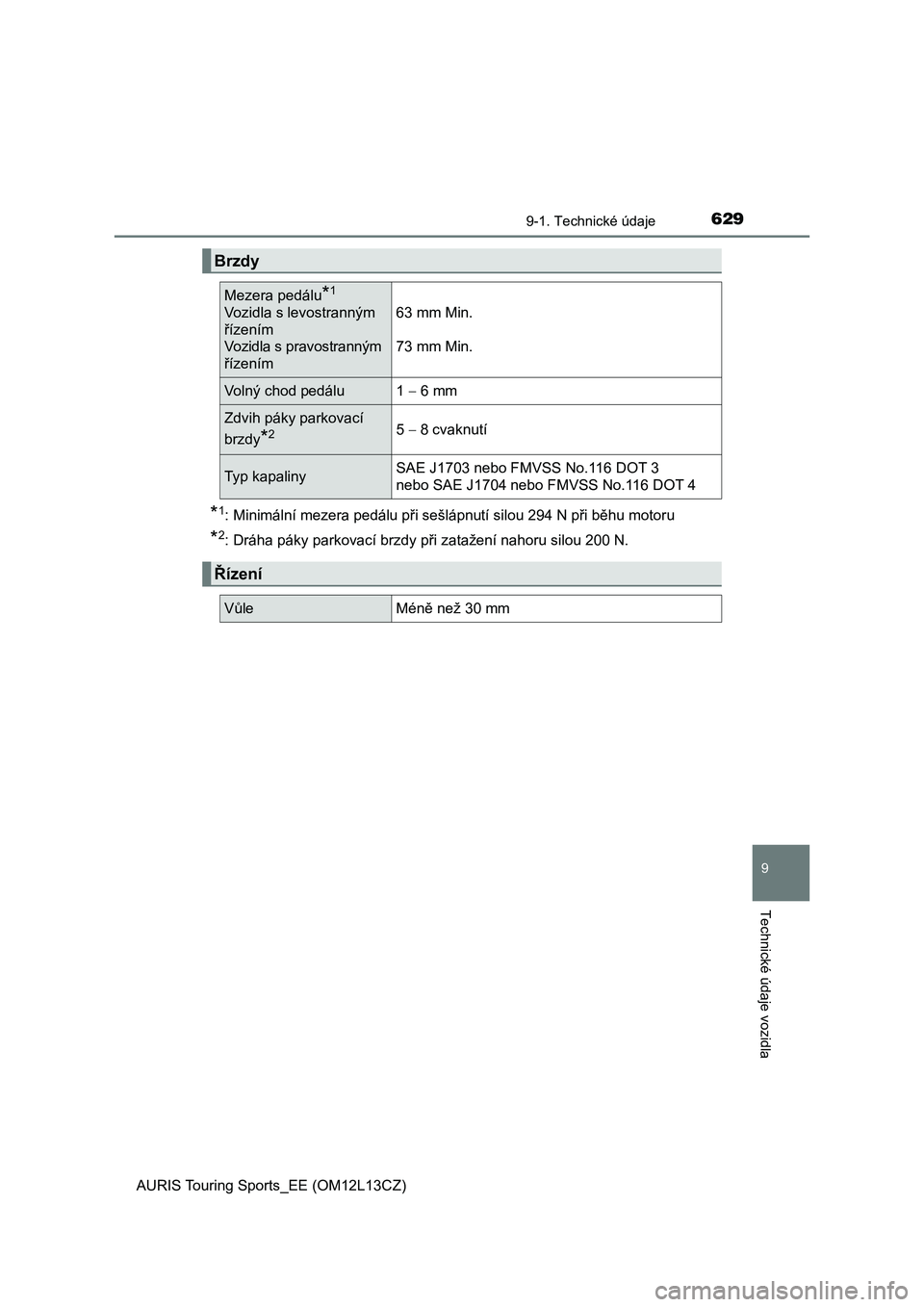

6299-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
*1: Minimální mezera pedálu při sešlápnutí silou 294 N při běhu motoru
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
Brzdy
Mezera pedálu*1
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením63 mm Min.
73 mm Min.
Volný chod pedálu 1  6 mm
Zdvih páky parkovací
brzdy
*25 8 cvaknutí
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm

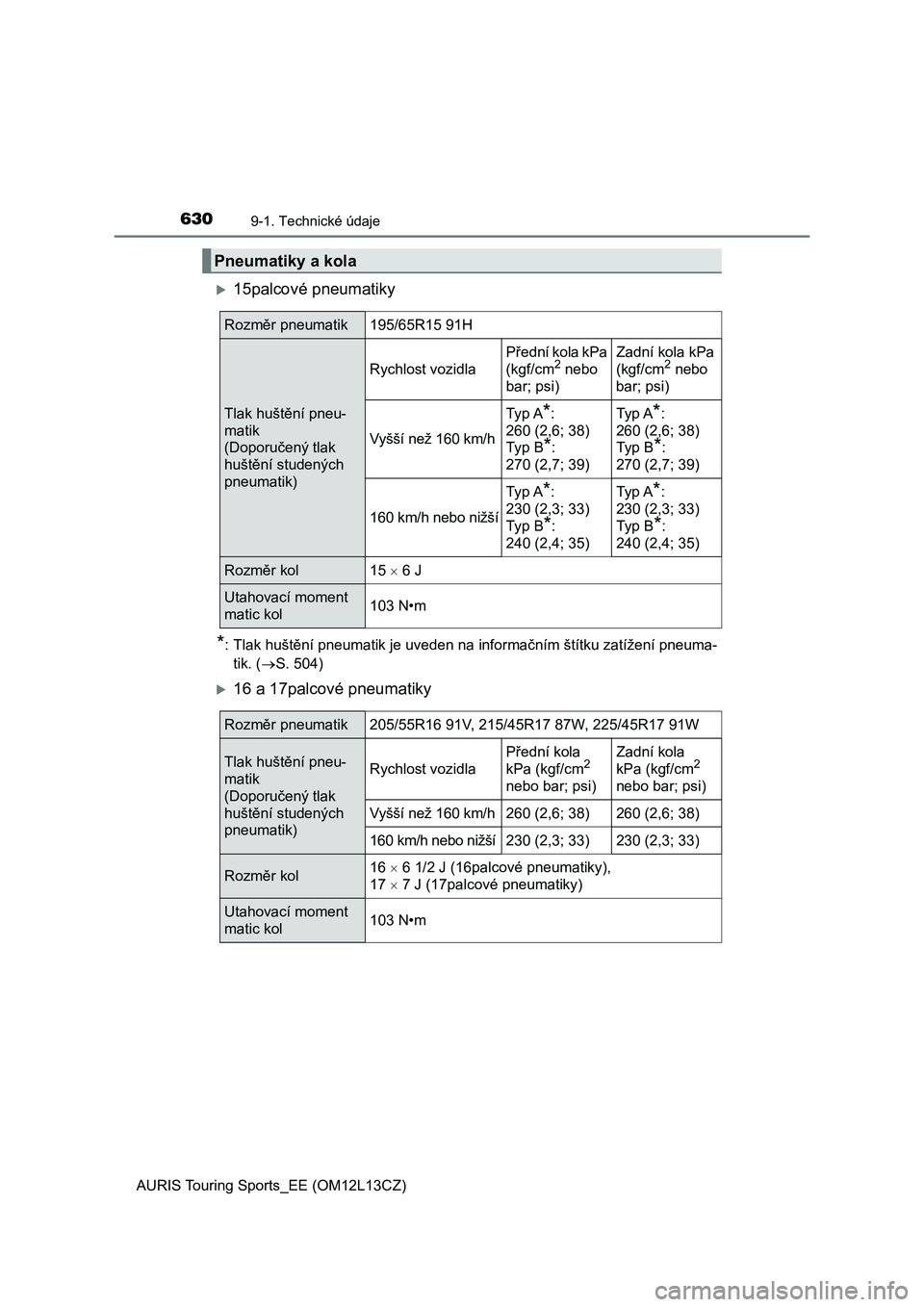

6309-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
15palcové pneumatiky
*: Tlak huštění pneumatik je uveden na informačním štítku zatížení pneuma-
tik. (S. 504)
16 a 17palcové pneumatiky
Pneumatiky a kola
Rozměr pneumatik195/65R15 91H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola kPa
(kgf/cm2 nebo
bar; psi)
Zadní kola kPa
(kgf/cm2 nebo
bar; psi)
Vyšší než 160 km/h
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
160 km/h nebo nižší
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Rozměr kol15  6 J
Utahovací moment
matic kol103 N•m
Rozměr pneumatik205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
Vyšší než 160 km/h260 (2,6; 38)260 (2,6; 38)
160 km/h nebo nižší230 (2,3; 33)230 (2,3; 33)
Rozměr kol16  6 1/2 J (16palcové pneumatiky),
17  7 J (17palcové pneumatiky)
Utahovací moment
matic kol103 N•m

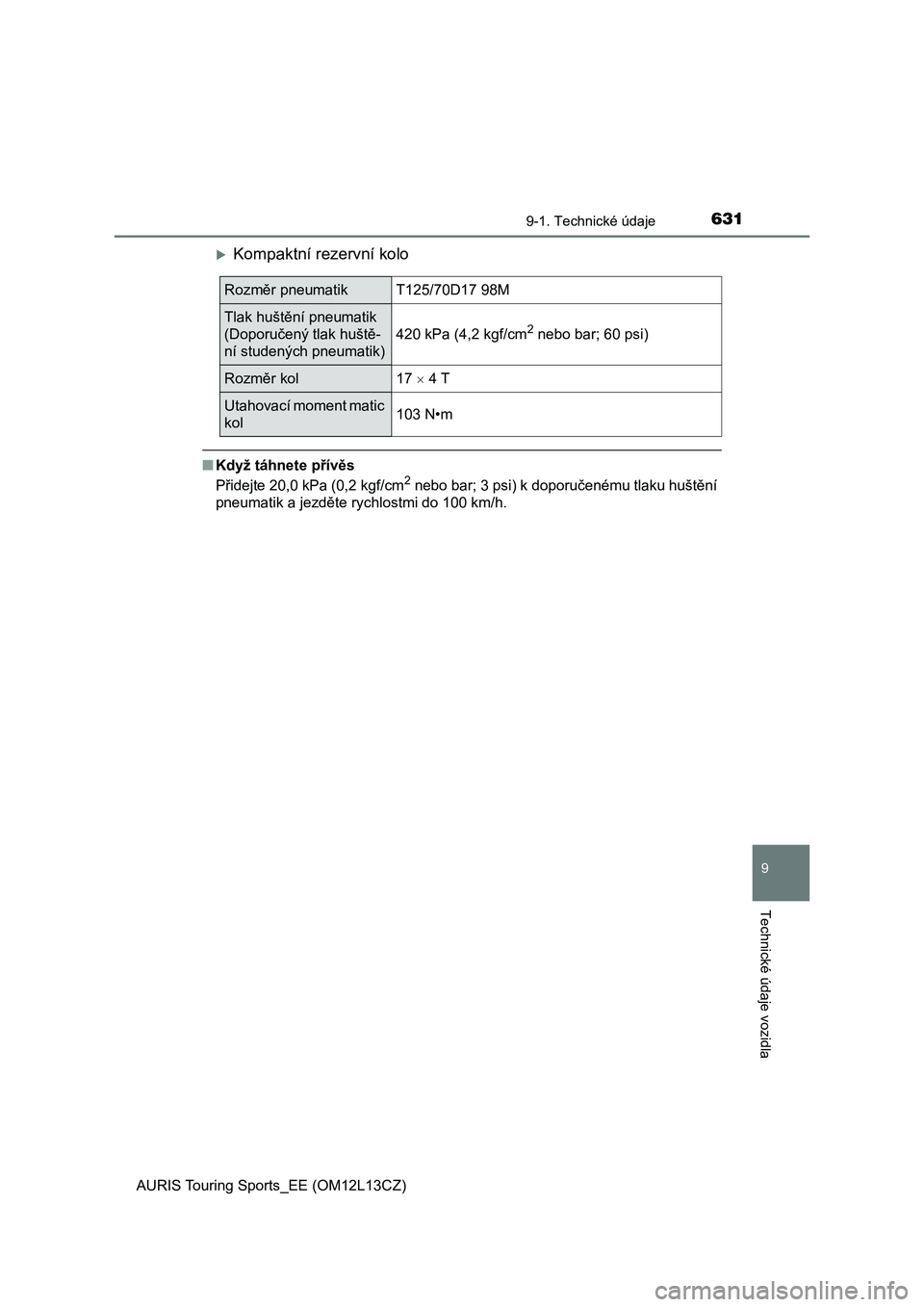

6319-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
9
Technické údaje vozidla
Kompaktní rezervní kolo
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatikT125/70D17 98M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4 T
Utahovací moment matic
kol103 N•m

6329-1. Technické údaje
AURIS Touring Sports_EE (OM12L13CZ)
Žárovky
ŽárovkyWTy p
Exteriér
Halogenové světlomety*55A
Přední mlhová světla*19B
Přední směrová světla21C
Boční směrová světla5C
Zadní směrová světla21D
Brzdová světla21E
Couvací světlo16F
Osvětlení registrační značky5F
Interiér
Kosmetické lampičky*5G
Přední vnitřní lampičky/osobní lampičky8F
Zadní vnitřní lampička*8G
Zadní osobní lampičky*8F
Osvětlení zavazadlového prostoru5G
A: Halogenové žárovky HIR2
C: Bezpaticové žárovky (oranžové)
E: Bajonetové žárovky (čiré)
G: Sufitové žárovky
*: Je-li ve výbavěB: Halogenové žárovky H16
D: Bajonetové žárovky (oranžové)
F: Bezpaticové žárovky (čiré)
