2017 TOYOTA AURIS TOURING SPORTS Návod na použití (in Czech)

4657-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

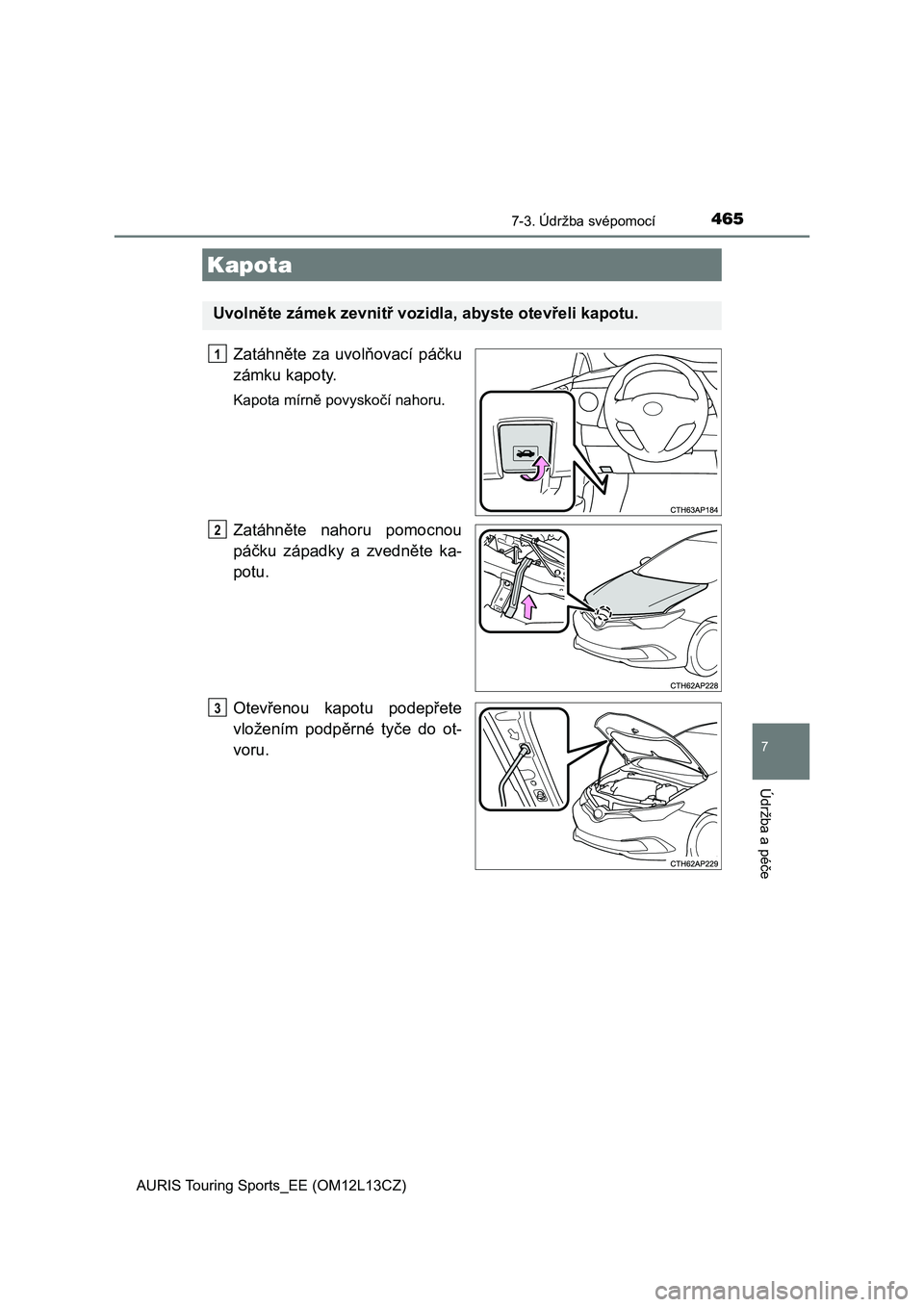

Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Kapota
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

4667-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

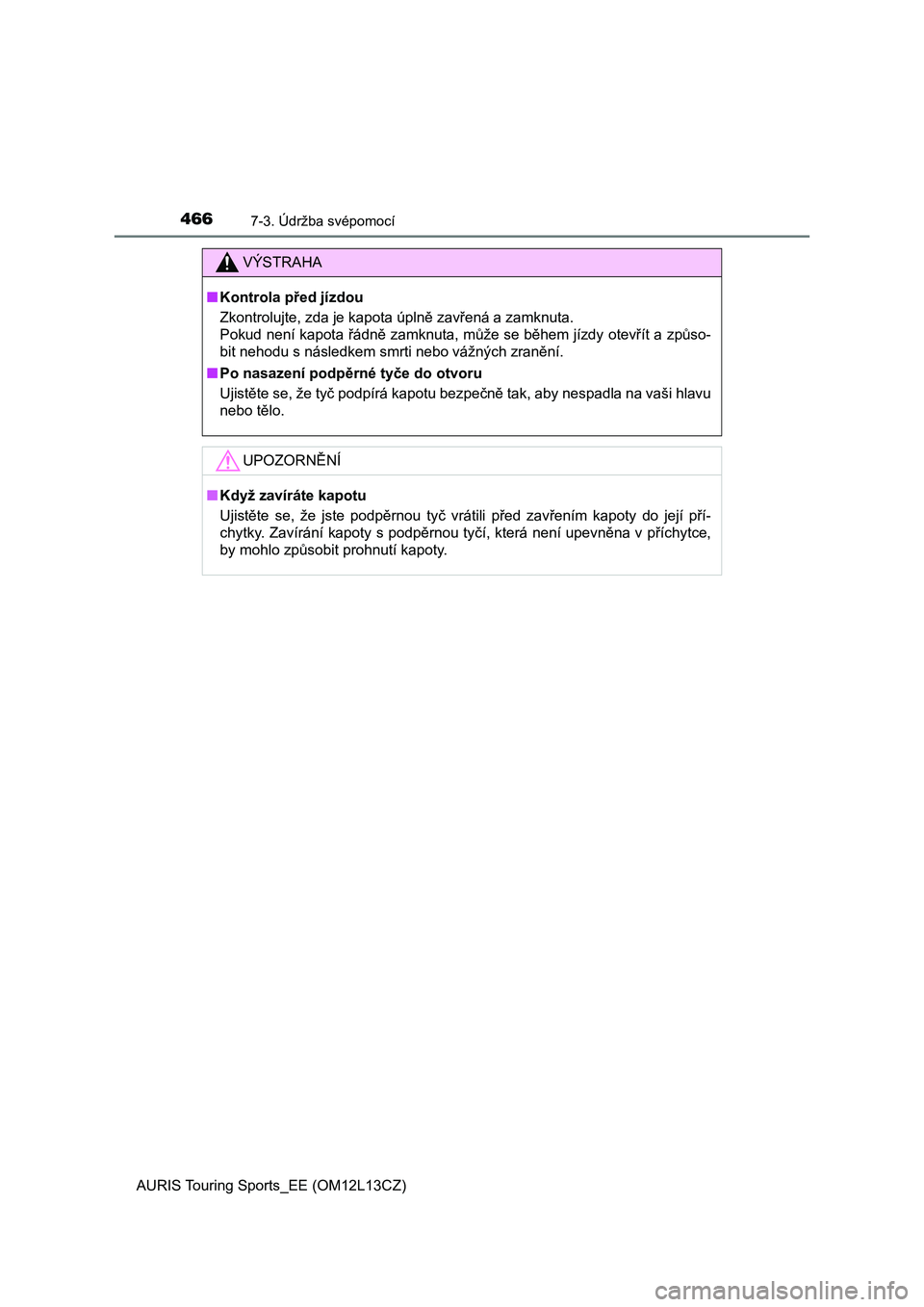

VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003>
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

4677-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

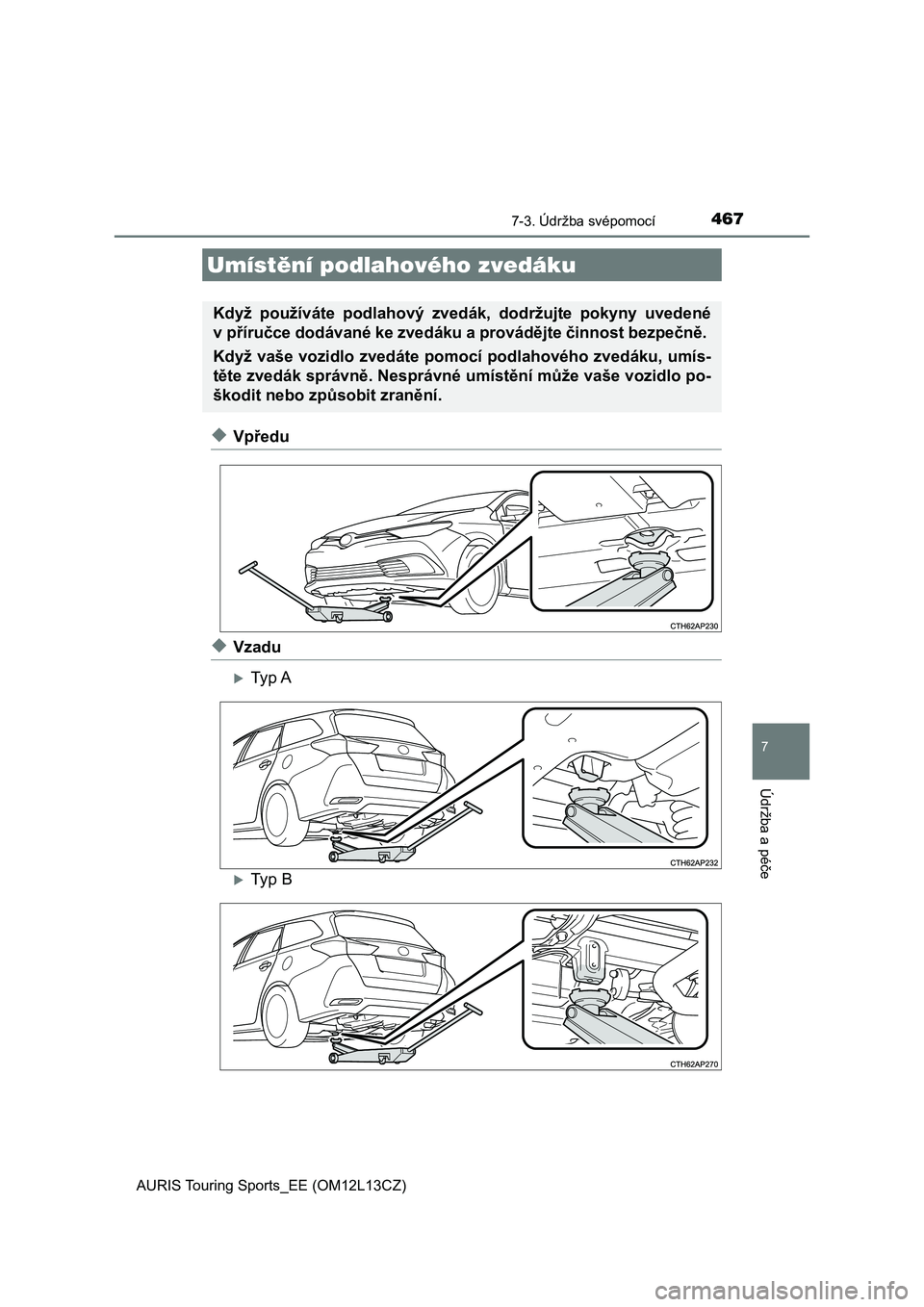

◆Vpředu
◆Vzadu
Ty p A
Ty p B
Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

4687-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■

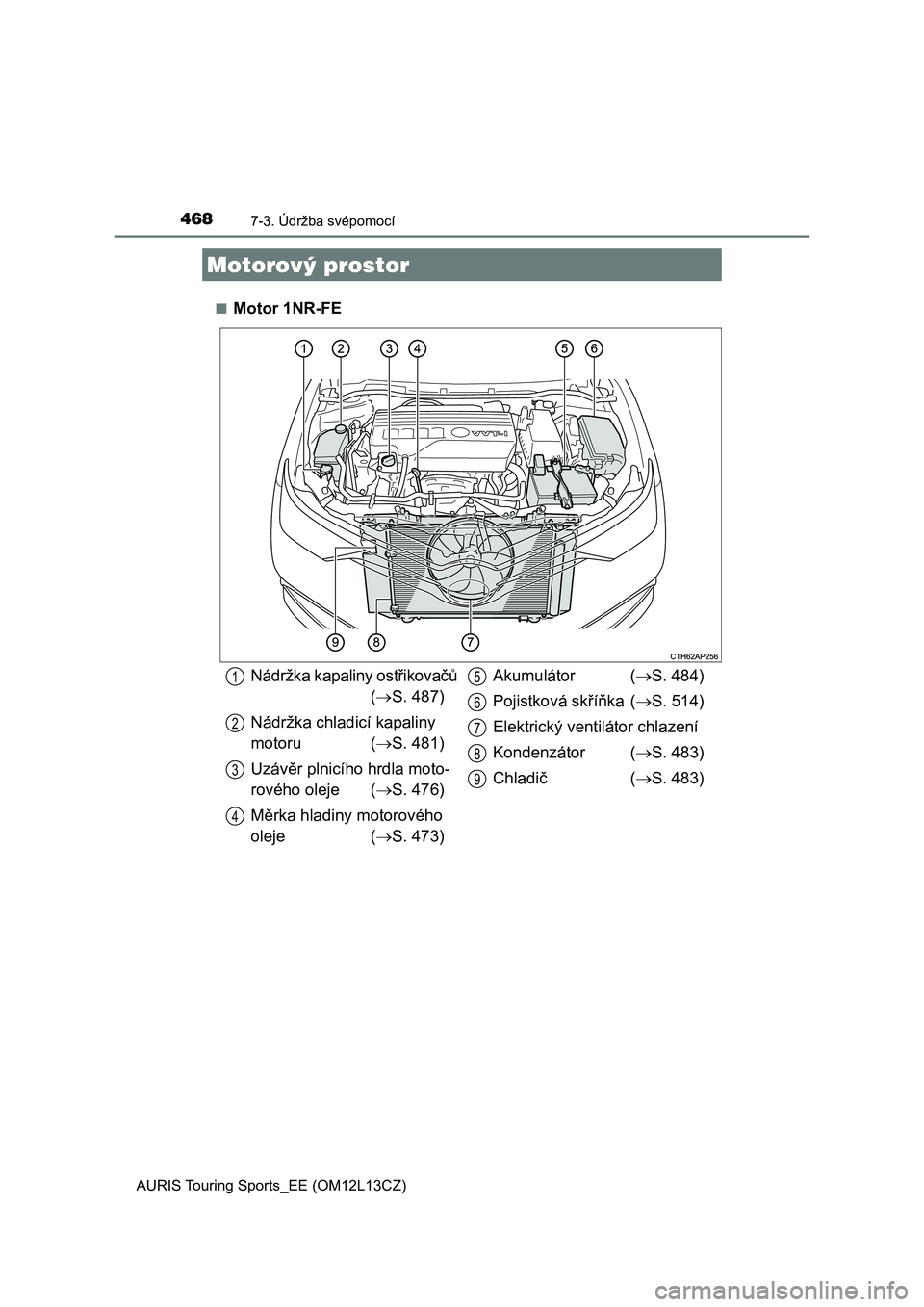

Motor 1NR-FE
Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Elektrický ventilátor chlazení
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4697-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

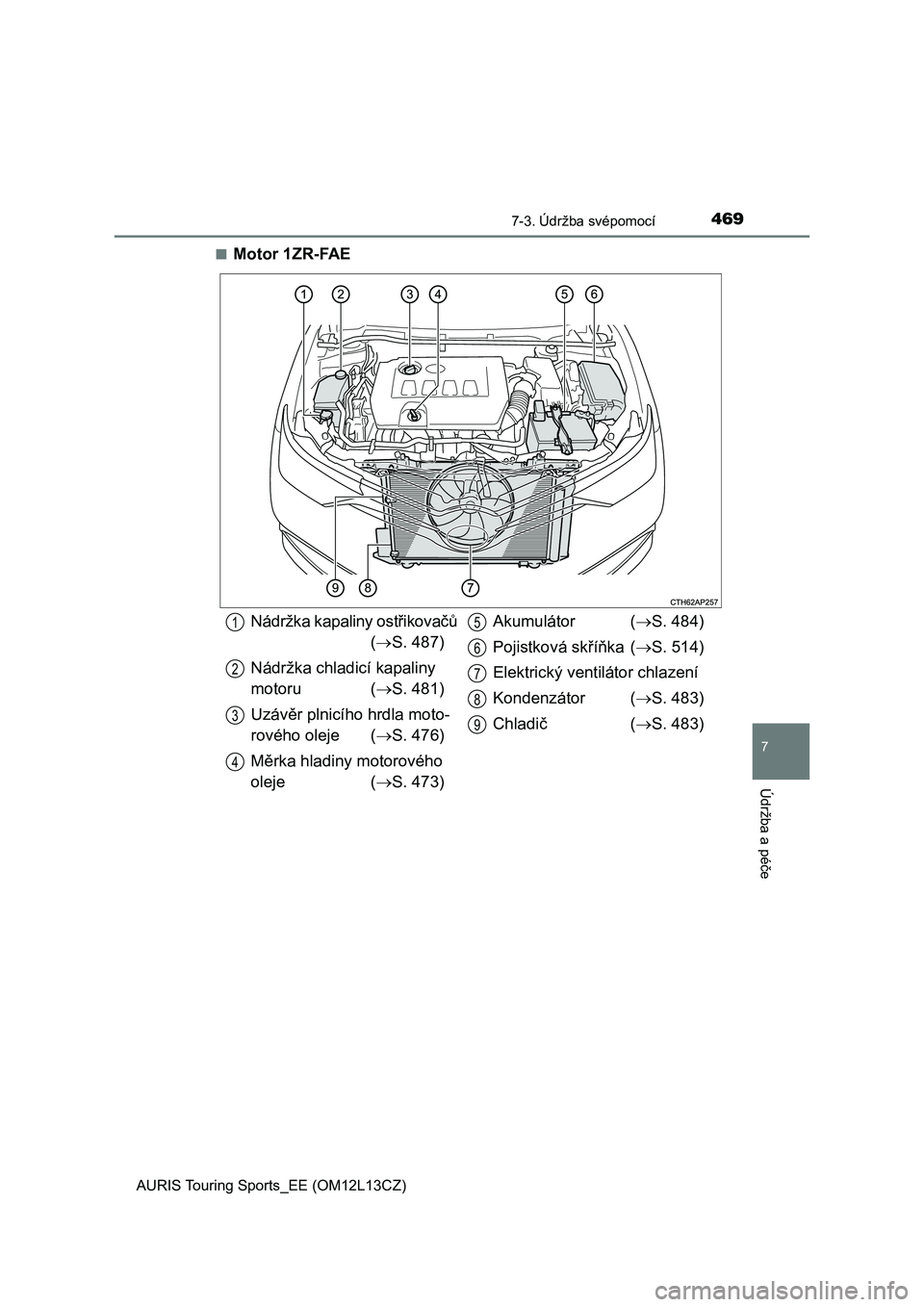

■Motor 1ZR-FAE
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Elektrický ventilátor chlazení
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4707-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■

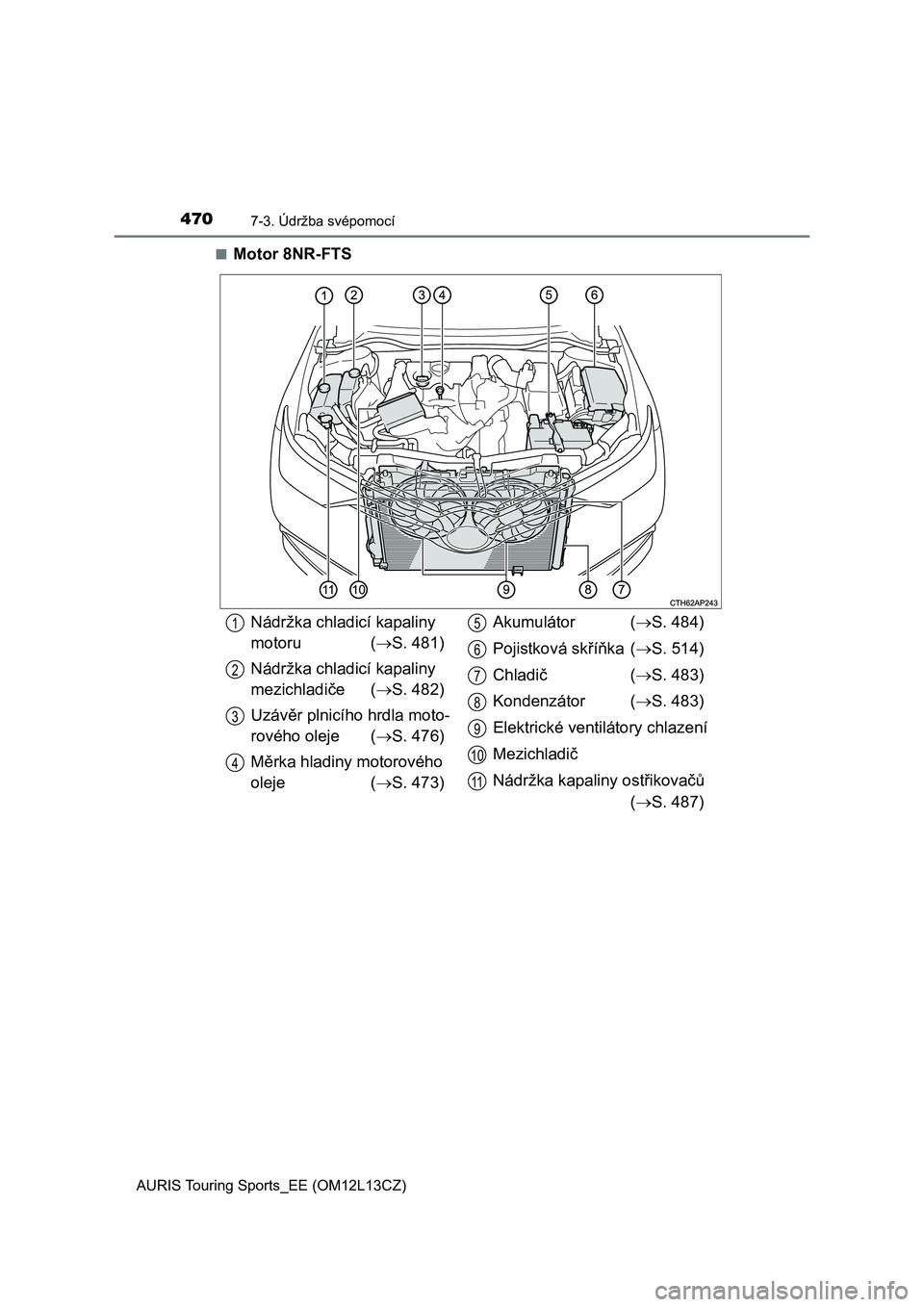

Motor 8NR-FTS
Nádržka chladicí kapaliny
motoru (S. 481)
Nádržka chladicí kapaliny
mezichladiče (S. 482)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Chladič (S. 483)
Kondenzátor (S. 483)
Elektrické ventilátory chlazení
Mezichladič
Nádržka kapaliny ostřikovačů
(S. 487)1
2
3
4
5
6
7
8
9
10
11

4717-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

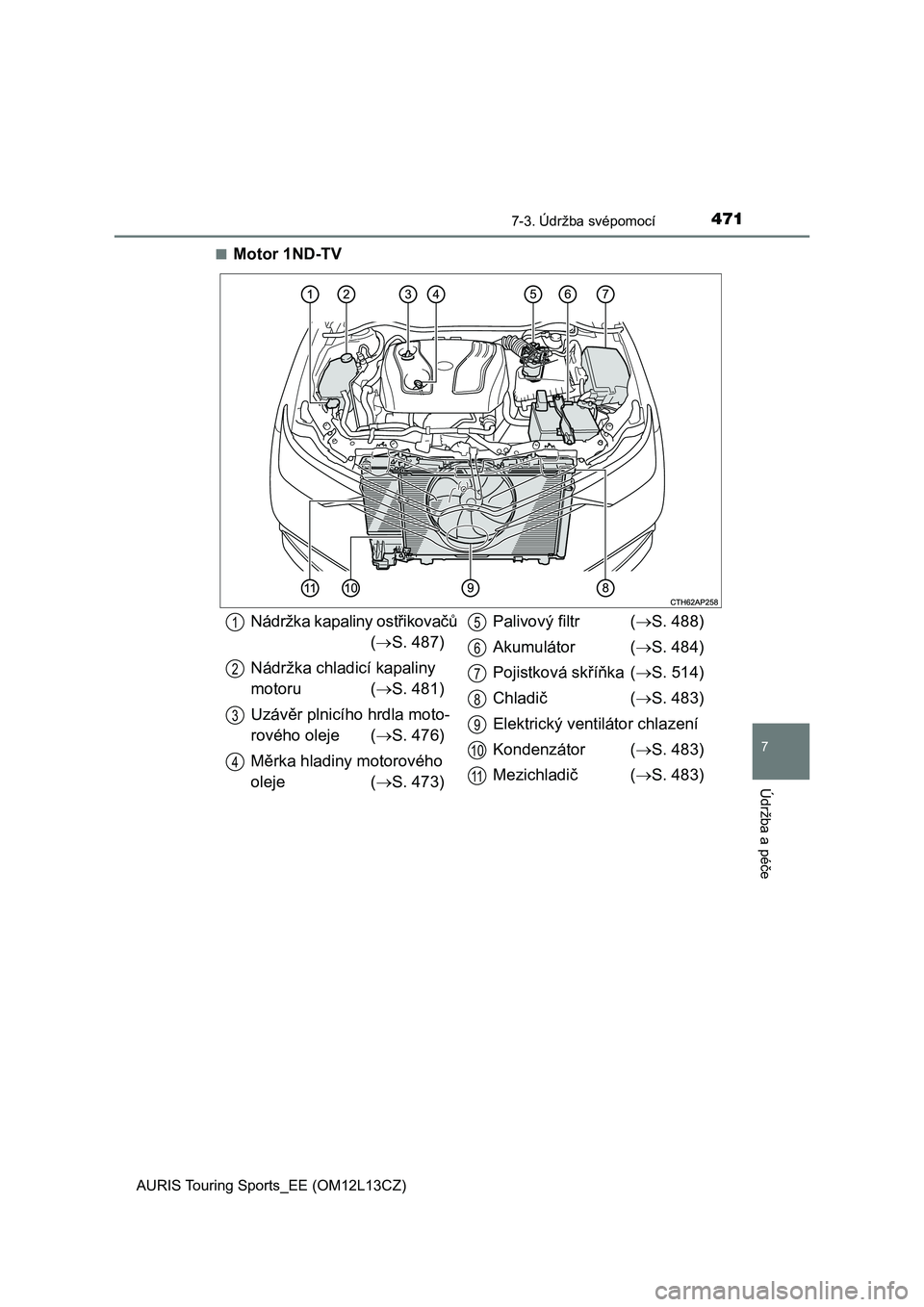

■Motor 1ND-TV
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Palivový filtr (S. 488)
Akumulátor (S. 484)
Pojistková skříňka (S. 514)
Chladič (S. 483)
Elektrický ventilátor chlazení
Kondenzátor (S. 483)
Mezichladič (S. 483)1
2
3
4
5
6
7
8
9
10
11

4727-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)■

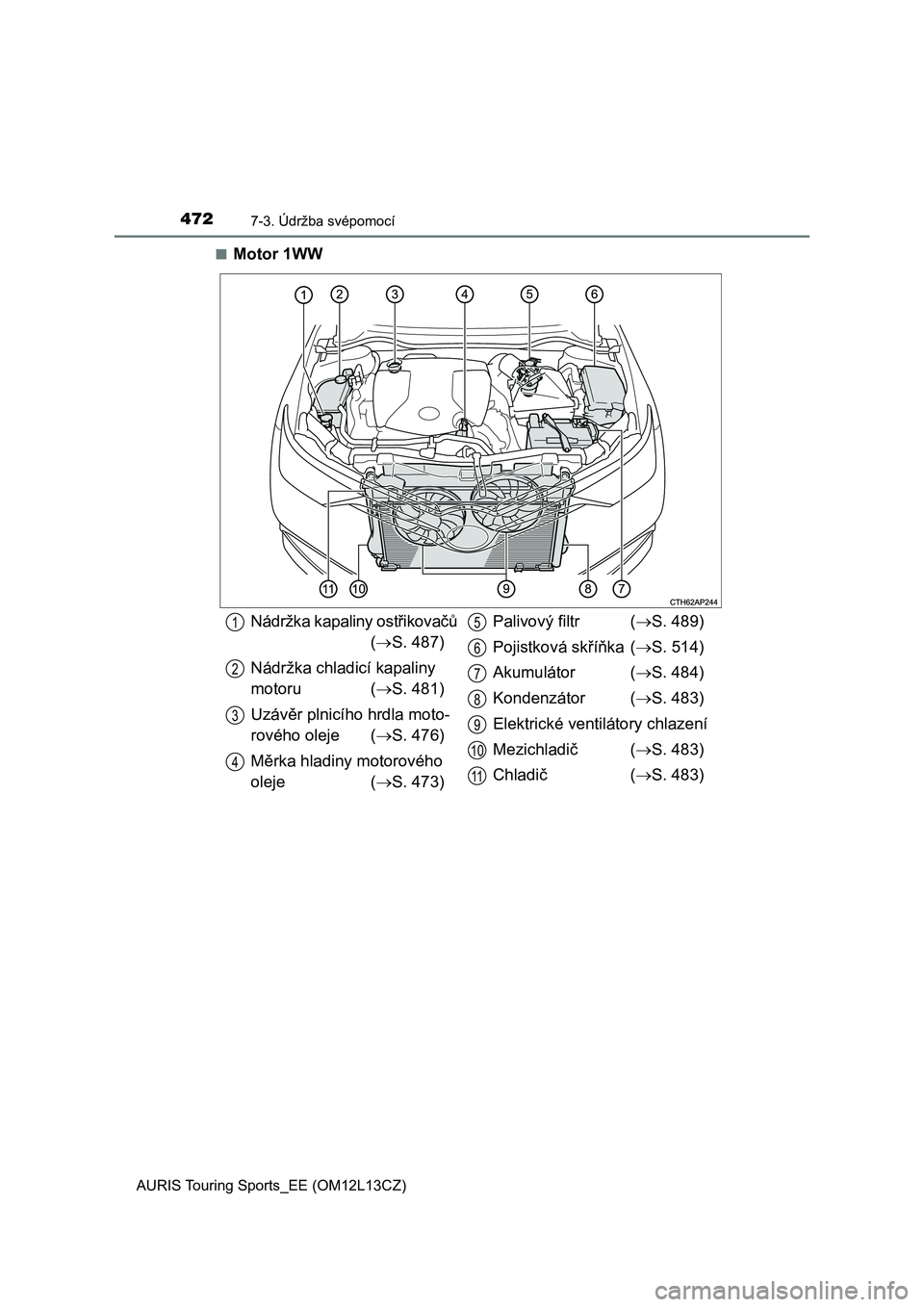

Motor 1WW
Nádržka kapaliny ostřikovačů
(S. 487)
Nádržka chladicí kapaliny
motoru (S. 481)
Uzávěr plnicího hrdla moto-
rového oleje (S. 476)
Měrka hladiny motorového
oleje (S. 473)Palivový filtr (S. 489)
Pojistková skříňka (S. 514)
Akumulátor (S. 484)
Kondenzátor (S. 483)
Elektrické ventilátory chlazení
Mezichladič (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9
10
11
