2017 TOYOTA AURIS TOURING SPORTS Návod na použití (in Czech)

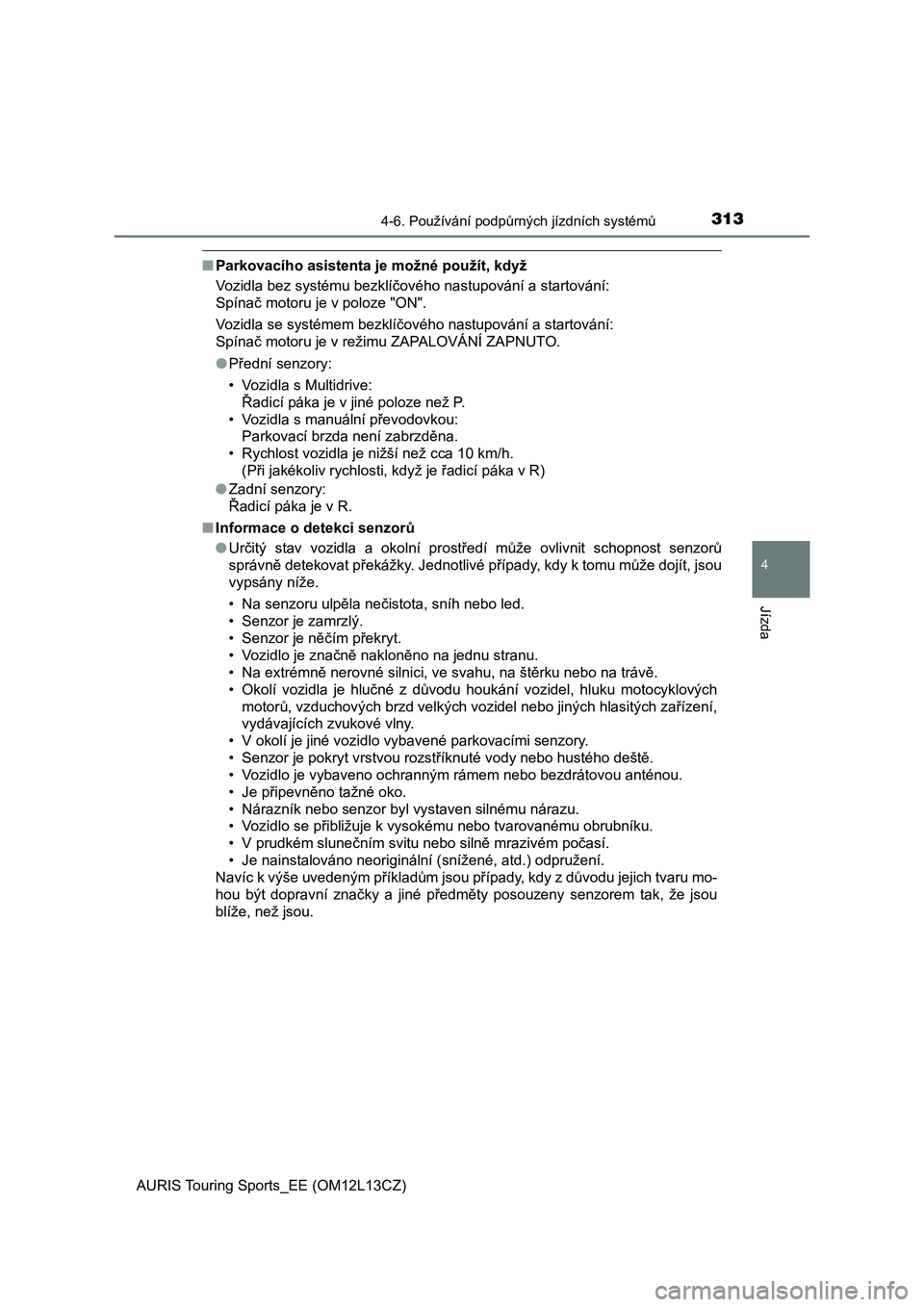

3134-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
4
Jízda
■Parkovacího asistenta je možné použít, když
Vozidla bez systému bezklíčového nastupování a startování:
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování:
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
●Přední senzory:
• Vozidla s Multidrive:
Řadicí páka je v jiné poloze než P.
• Vozidla s manuální převodovkou:
Parkovací brzda není zabrzděna.
• Rychlost vozidla je nižší než cca 10 km/h.
(Při jakékoliv rychlosti, když je řadicí páka v R)
●Zadní senzory:
Řadicí páka je v R.
■Informace o detekci senzorů
●Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů
správně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou
vypsány níže.
• Na senzoru ulpěla nečistota, sníh nebo led.
• Senzor je zamrzlý.
• Senzor je něčím překryt.
• Vozidlo je značně nakloněno na jednu stranu.
• Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
• Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících zvukové vlny.
• V okolí je jiné vozidlo vybavené parkovacími senzory.
• Senzor je pokryt vrstvou rozstříknuté vody nebo hustého deště.
• Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
• Je připevněno tažné oko.
• Nárazník nebo senzor byl vystaven silnému nárazu.
• Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
• V prudkém slunečním svitu nebo silně mrazivém počasí.
• Je nainstalováno neoriginální (snížené, atd.) odpružení.
Navíc k výše uvedeným příkladům jsou případy, kdy z důvodu jejich tvaru mo-
hou být dopravní značky a jiné předměty posouzeny senzorem tak, že jsou
blíže, než jsou.

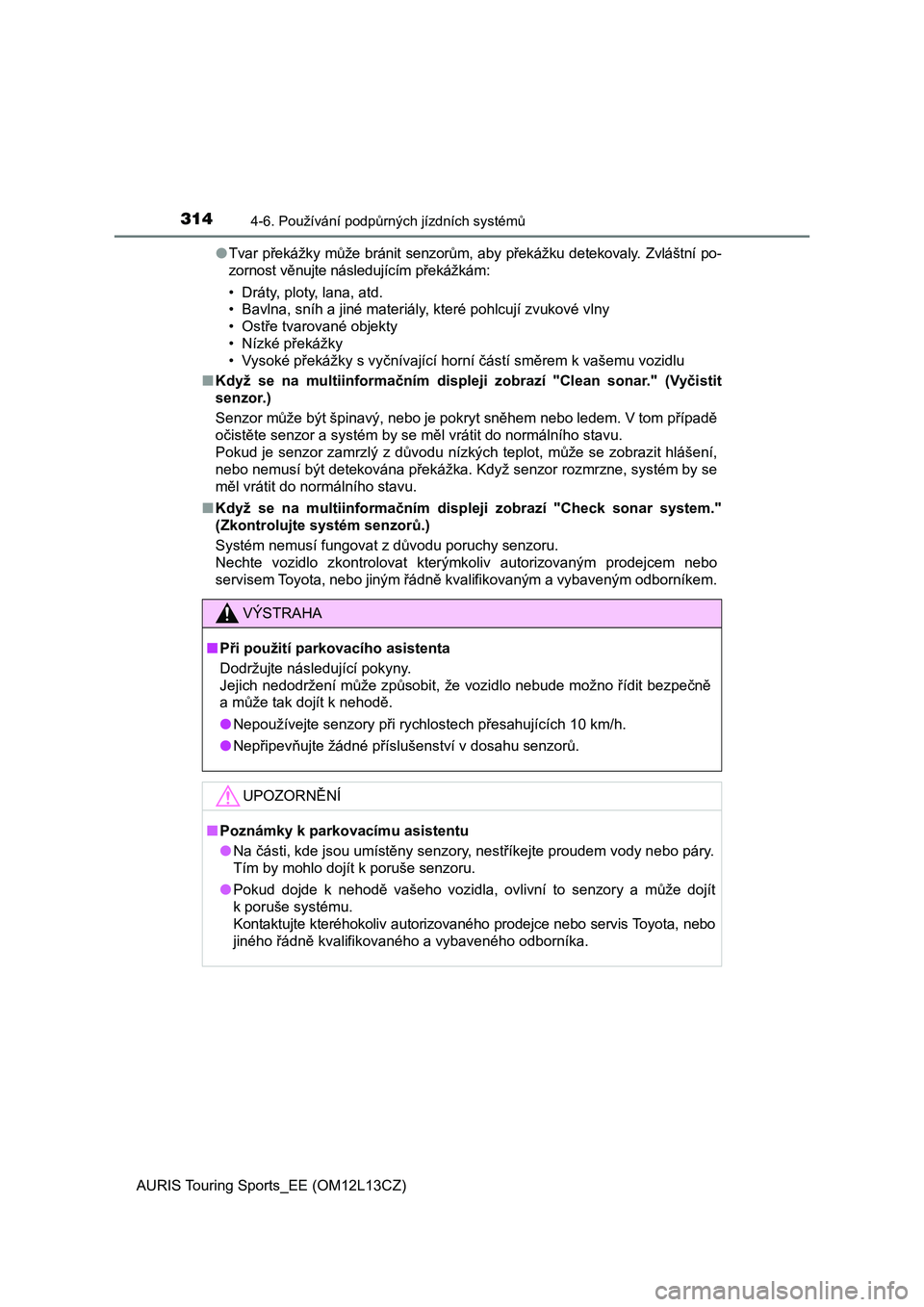

3144-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)●Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní po-
zornost věnujte následujícím překážkám:
• Dráty, ploty, lana, atd.
• Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
• Ostře tvarované objekty
• Nízké překážky
• Vysoké překážky s vyčnívající horní částí směrem k vašemu vozidlu
■Když se na multiinformačním displeji zobrazí "Clean sonar." (Vyčistit
senzor.)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. V tom případě
očistěte senzor a systém by se měl vrátit do normálního stavu.
Pokud je senzor zamrzlý z důvodu nízkých teplot, může se zobrazit hlášení,
nebo nemusí být detekována překážka. Když senzor rozmrzne, systém by se
měl vrátit do normálního stavu.
■Když se na multiinformačním displeji zobrazí "Check sonar system."
(Zkontrolujte systém senzorů.)
Systém nemusí fungovat z důvodu poruchy senzoru.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
VÝSTRAHA
■Při použití parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
●<003100480053011c004c00530048005901160058004d00570048000300e5006900470051007000030053011c00740056004f005800e30048005100560057005900740003005900030047005200560044004b00580003005600480051005d00520055012400
11>
UPOZORNĚNÍ
■Poznámky k parkovacímu asistentu
●Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Pokud dojde k nehodě vašeho vozidla, ovlivní to senzory a může dojít
k poruše systému.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
<004d004c00510070004b00520003011c006900470051010c0003004e00590044004f004c0049004c004e00520059004400510070004b00520003004400030059005c004500440059004800510070004b005200030052004700450052005500510074004e00
440011>

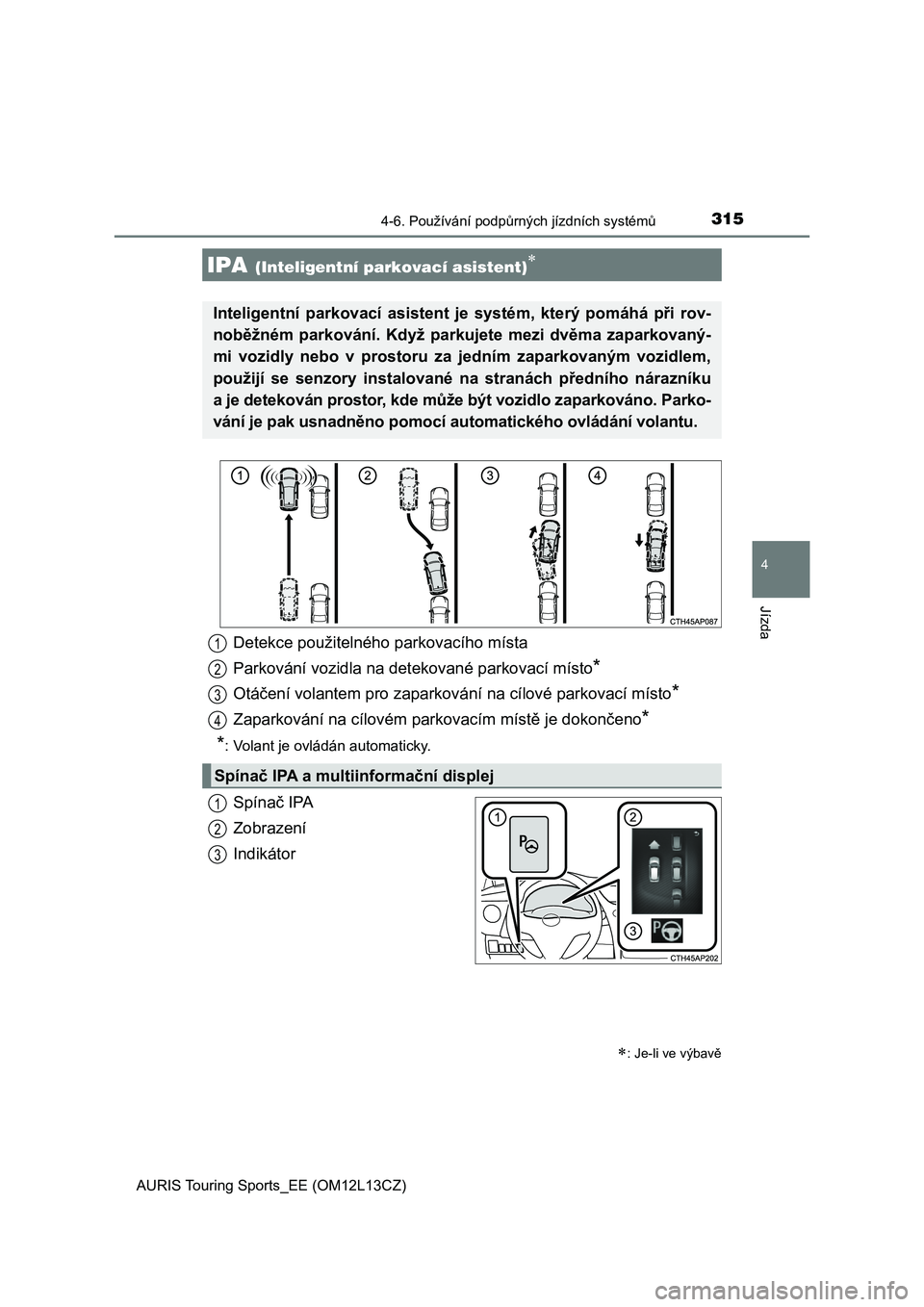

3154-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
4
Jízda
Spínač IPA
Zobrazení
Indikátor
IPA (Inteligentní parkovací asistent)
: Je-li ve výbavě
Inteligentní parkovací asistent je systém, který pomáhá při rov -
noběžném parkování. Když parkujete mezi dvěma zaparkovaný-
mi vozidly nebo v prostoru za jedním zaparkovaným vozidlem,
použijí se senzory instalované n a stranách předního nárazníku
a je detekován prostor, kde může být vozidlo zaparkováno. Parko-
vání je pak usnadněno pomocí automatického ovládání volantu.
Detekce použitelného parkovacího místa
Parkování vozidla na det ekované parkovací místo*
Otáčení volantem pro zaparkování na cílové parkovací místo*
Zaparkování na cílovém parkovacím místě je dokončeno*
*: Volant je ovládán automaticky.
Spínač IPA a multiinformační displej
1
2
3
4
1
2
3

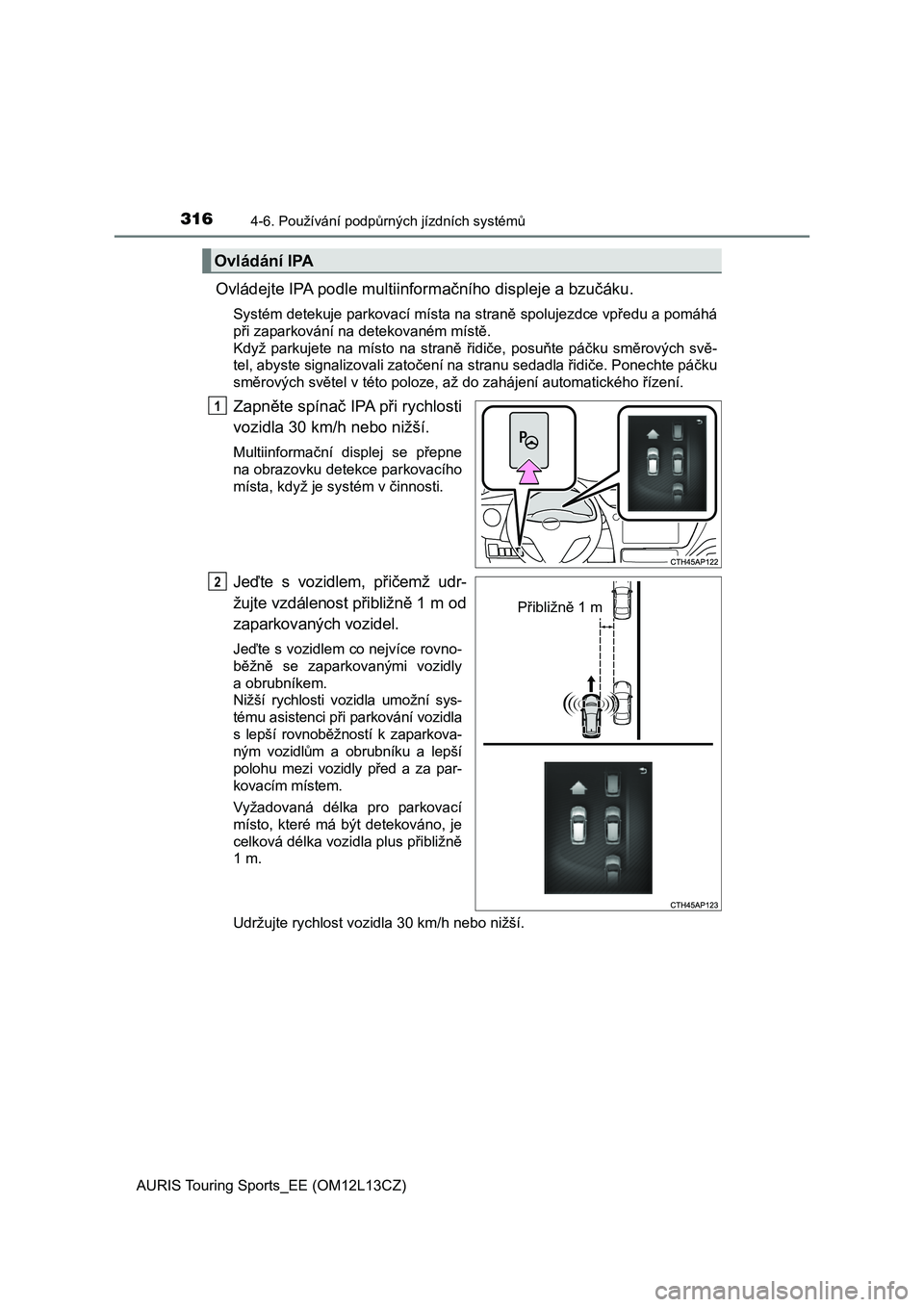

3164-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
Ovládejte IPA podle multiinformačního displeje a bzučáku.
Systém detekuje parkovací místa na straně spolujezdce vpředu a pomáhá
při zaparkování na detekovaném místě.
Když parkujete na místo na straně řidiče, posuňte páčku směrový ch svě-
tel, abyste signalizovali zatočení na stranu sedadla řidiče. Po nechte páčku
směrových světel v této poloze, až do zahájení automatického ří zení.
Zapněte spínač IPA při rychlosti
vozidla 30 km/h nebo nižší.
Multiinformační displej se přepne
na obrazovku detekce parkovacího
místa, když je systém v činnosti.
Jeďte s vozidlem, přičemž udr-
žujte vzdálenost přibližně 1 m od
zaparkovaných vozidel.
Jeďte s vozidlem co nejvíce rovno-
běžně se zaparkovanými vozidly
a obrubníkem.
Nižší rychlosti vozidla umožní sys-
tému asistenci při parkování vozidla
s lepší rovnoběžností k zaparkova-
ným vozidlům a obrubníku a lepší
polohu mezi vozidly před a za par-
kovacím místem.
Vyžadovaná délka pro parkovací
místo, které má být detekováno, je
celková délka vozidla plus přibližně
1 m.
Udržujte rychlost vozidla 30 km/h nebo nižší.
Ovládání IPA
1
Přibližně 1 m
O

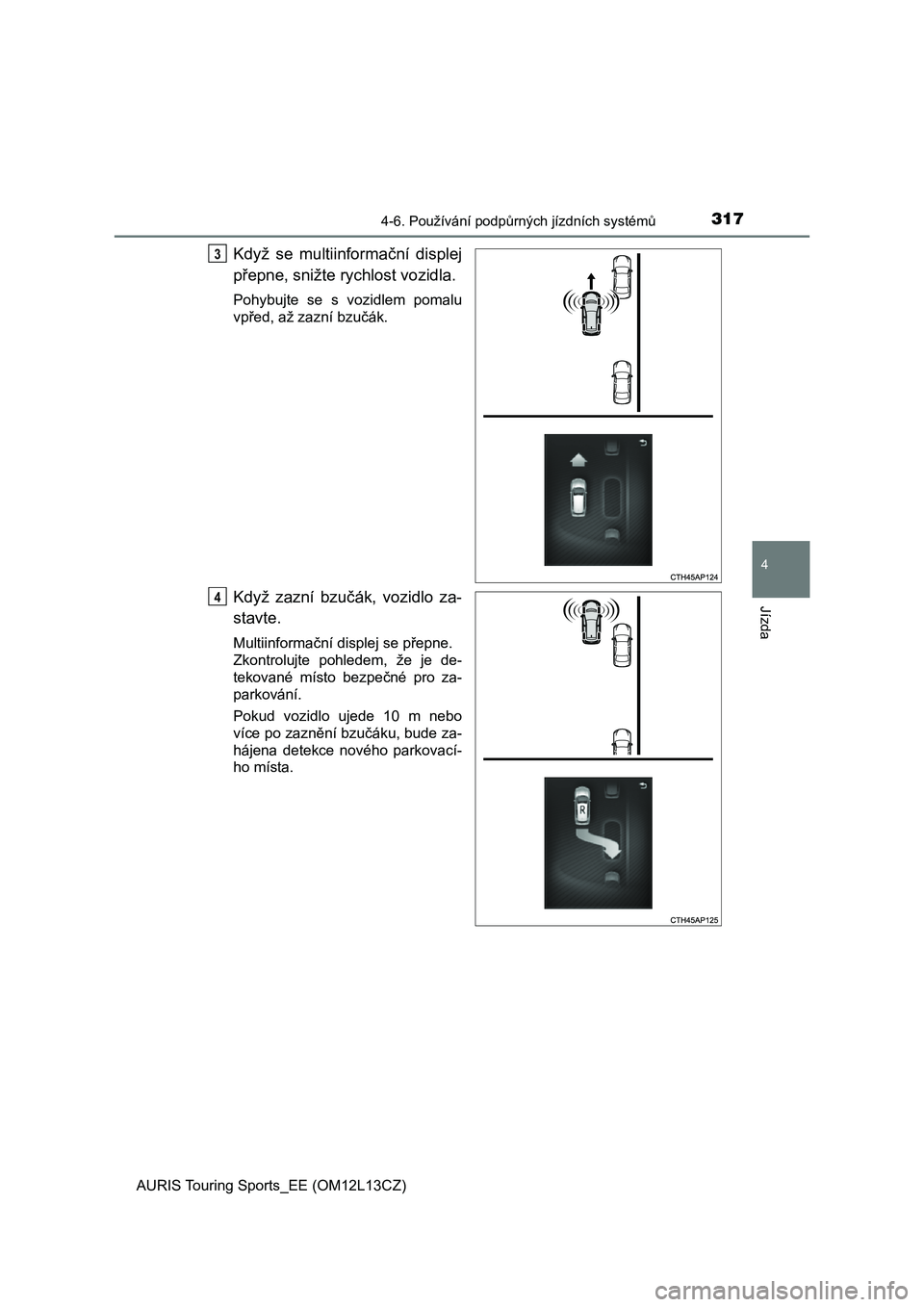

3174-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
4
Jízda
Když se multiinformační displej
přepne, snižte ry chlost vozidla.
Pohybujte se s vozidlem pomalu
vpřed, až zazní bzučák.
Když zazní bzučák, vozidlo za-
stavte.
Multiinformační displej se přepne.
Zkontrolujte pohledem, že je de-
tekované místo bezpečné pro za-
parkování.
Pokud vozidlo ujede 10 m nebo
více po zaznění bzučáku, bude za-
hájena detekce nového parkovací-
ho místa.
3
4

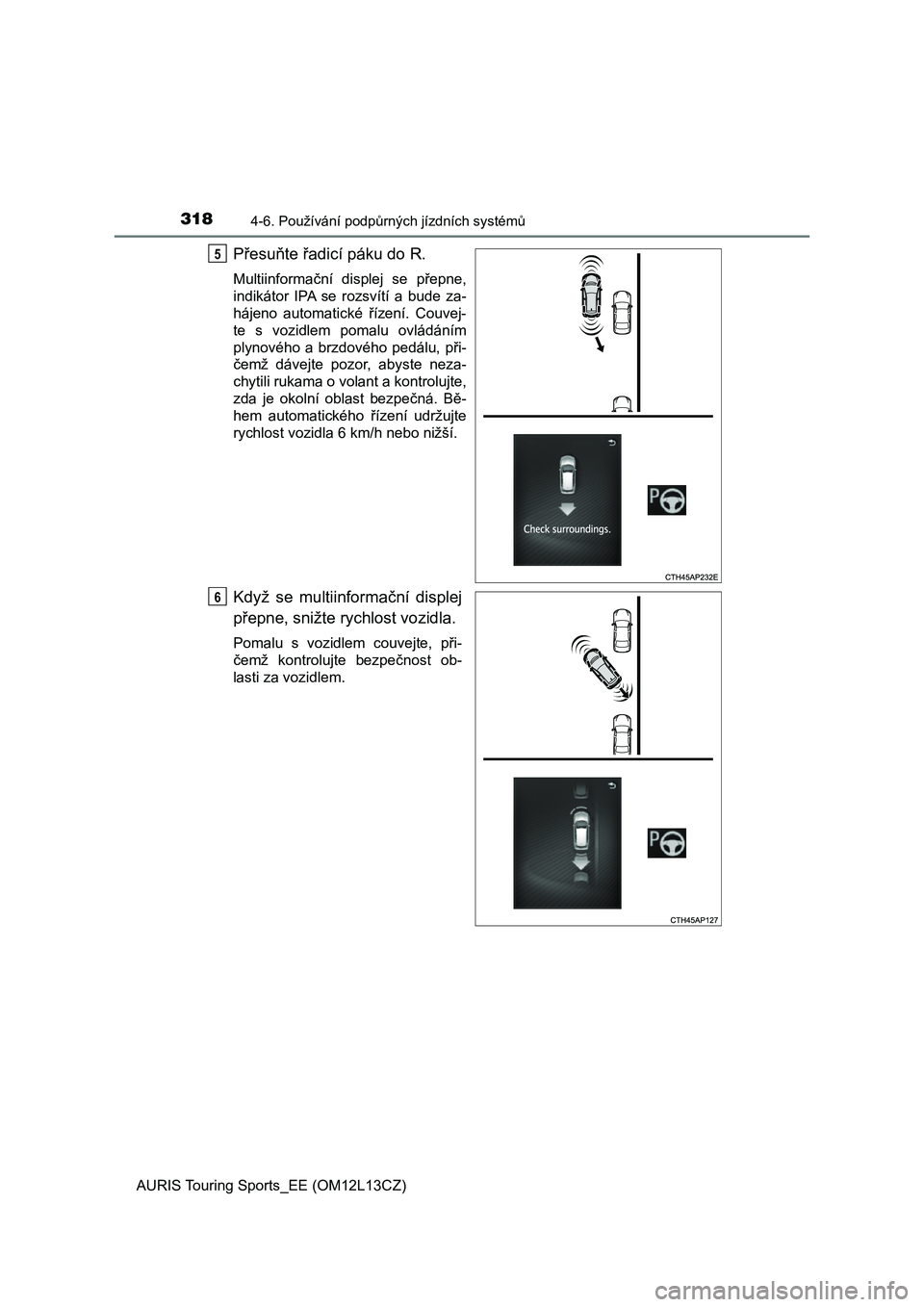

3184-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
Přesuňte řadicí páku do R.
Multiinformační displej se přepne,
indikátor IPA se rozsvítí a bude za-
hájeno automatické řízení. Couvej-
te s vozidlem pomalu ovládáním
plynového a brzdového pedálu, při-
čemž dávejte pozor, abyste neza-
chytili rukama o volant a kontrolujte,
zda je okolní oblast bezpečná. Bě-
hem automatického řízení udržujte
rychlost vozidla 6 km/h nebo nižší.
Když se multiinformační displej
přepne, snižte ry chlost vozidla.
Pomalu s vozidlem couvejte, při-
čemž kontrolujte bezpečnost ob-
lasti za vozidlem.
5
6

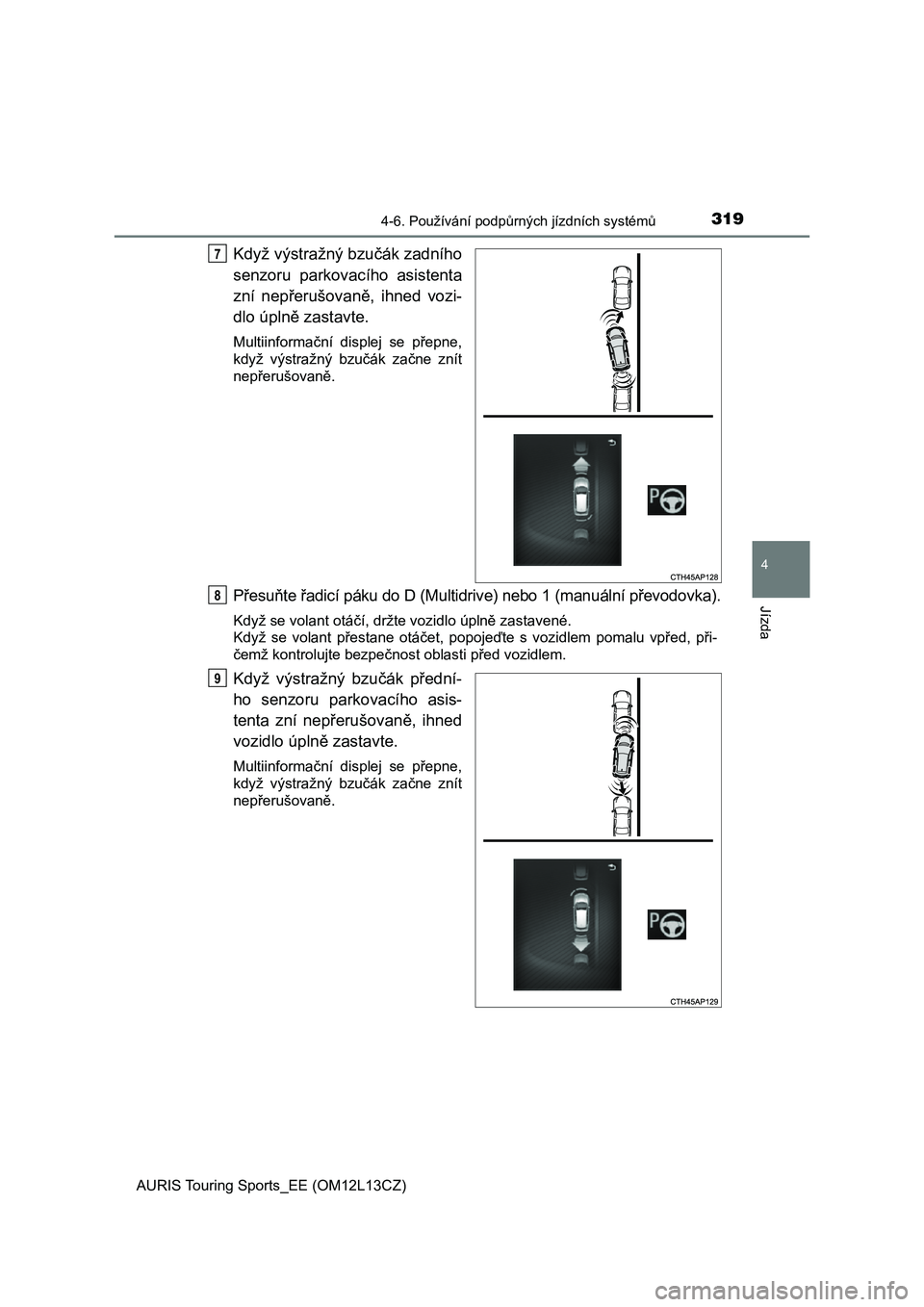

3194-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
4
Jízda
Když výstražný bzučák zadního
senzoru parkovac ího asistenta
zní nepřerušovaně, ihned vozi-
dlo úplně zastavte.
Multiinformační displej se přepne,
když výstražný bzučák začne znít
nepřerušovaně.
Přesuňte řadicí páku do D (Multidrive) nebo 1 (manuální převodo vka).
Když se volant otáčí, držte vozidlo úplně zastavené.
Když se volant přestane otáčet, popojeďte s vozidlem pomalu vpř ed, při-
čemž kontrolujte bezpečnost oblasti před vozidlem.
Když výstražný bzučák přední-
ho senzoru parkovacího asis-
tenta zní nepřerušovaně, ihned
vozidlo úplně zastavte.
Multiinformační displej se přepne,
když výstražný bzučák začne znít
nepřerušovaně.
7
8
9

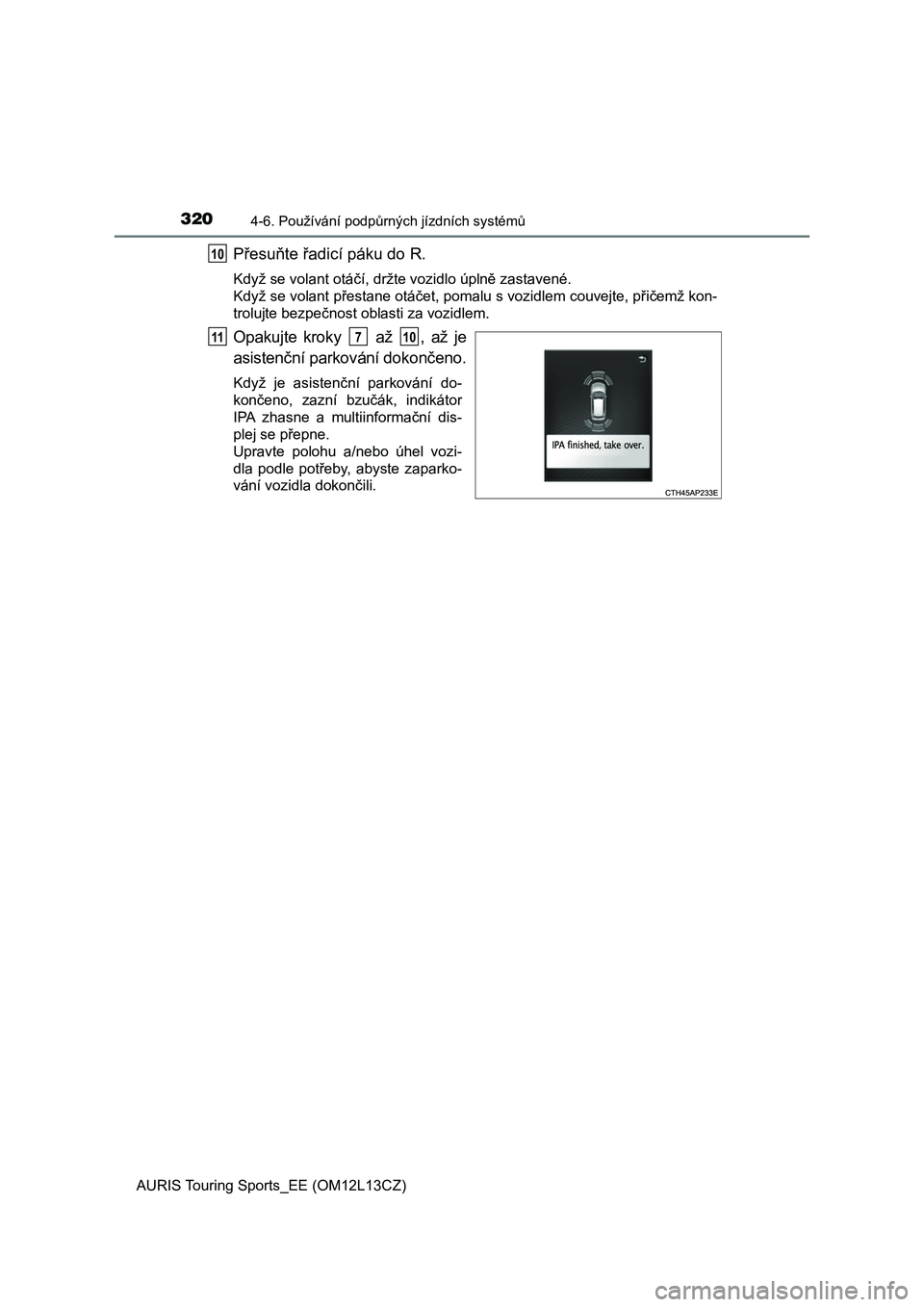

3204-6. Používání podpůrných jízdních systémů
AURIS Touring Sports_EE (OM12L13CZ)
Přesuňte řadicí páku do R.
Když se volant otáčí, držte vozidlo úplně zastavené.
Když se volant přestane otáčet, pomalu s vozidlem couvejte, při čemž kon-
trolujte bezpečnost oblasti za vozidlem.
Opakujte kroky až , až je
asistenční parkování dokončeno.
Když je asistenční parkování do-
končeno, zazní bzučák, indikátor
IPA zhasne a multiinformační dis-
plej se přepne.
Upravte polohu a/nebo úhel vozi-
dla podle potřeby, abyste zaparko-
vání vozidla dokončili.
10
