5058-2. Toimenpiteet häiriön sattuessa
OM12J21FI
8
Häiriön sattuessa
XTäysikokoisella varapyörällä varustetut autot
Nosturin kampi
Hinaussilmukka
RengasavainNosturi
Va r a p y ö r ä1
2
3
4
5
OM12J21FI.book Page 505 Saturday, August 22, 2015 10:40 AM

5068-2. Toimenpiteet häiriön sattuessa
OM12J21FI
Poista tavaratilan matto. (→S. 385)
Ota nosturi esiin. Kiinnitetään
Vapautetaan
VAROITUS
■Nosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
● Auton varusteisiin kuuluva nosturi on tarkoitettu käytettäväksi ainoastaan
hätätapauksessa rengasrikon yhteydessä. Nosturia ei ole suunniteltu
käytettäväksi kausiluonteiseen kesä- ja talvirenkaiden vaihtoon.
● Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
● Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi
rikkoutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
● Aseta nosturi nostopisteeseen.
● Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
● Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuettuna.
● Autossa ei saa olla ketään noston aikana.
● Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
● Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
● Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
● Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
Nosturin esiin ottaminen
1
2
1
2
OM12J21FI.book Page 506 Saturday, August 22, 2015 10:40 AM

5078-2. Toimenpiteet häiriön sattuessa
OM12J21FI
8
Häiriön sattuessa
Poista tavaratilan matto ja levy. (→S. 385)
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
1
XAutot, joissa on kompakti vara-
pyöräXTäysikokoisella varapyörällä
varustetut autot
2
VAROITUS
■ Kun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiinosat jää varapyörän ja
auton korin väliin.
OM12J21FI.book Page 507 Saturday, August 22, 2015 10:40 AM

5088-2. Toimenpiteet häiriön sattuessa
OM12J21FI
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM12J21FI.book Page 508 Saturday, August 22, 2015 10:40 AM

5098-2. Toimenpiteet häiriön sattuessa
OM12J21FI
8
Häiriön sattuessa
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alle. Ne
osoittavat kohdat, joihin nosturi
asetetaan.
Nosta autoa, kunnes rengas irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
XAutot, joissa on kompakti vara-
pyöräXTäysikokoisella varapyörällä
varustetut autot
6
OM12J21FI.book Page 509 Saturday, August 22, 2015 10:40 AM

5108-2. Toimenpiteet häiriön sattuessa
OM12J21FI
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
VAROITUS
■Puhjenneen renkaan vaihtaminen
● Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat osat voivat olla erityisen
kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla kehon
osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
● Jos näitä varotoimenpiteitä ei noudate ta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia
vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita. Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon,
jonka seurauksena voi olla pultin tai vanteen vaurioituminen. Lisäksi öljy
ja rasva saattavat aiheuttaa pyöränmuttereiden löystymisen ja pyörä
saattaa irrota, mikä voi johtaa vakavaan onnettomuuteen. Poista mutte-
reissa tai pulteissa oleva rasva tai öljy.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( →S. 447)
Varapyörän kiinnittäminen
1
OM12J21FI.book Page 510 Saturday, August 22, 2015 10:40 AM

5118-2. Toimenpiteet häiriön sattuessa
OM12J21FI
8
Häiriön sattuessa
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutteria
käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Laske auto alas.2
Kartio-osa
Vanteen pinta
Kartio-osa
Vanteen pinta
3
XAutot, joissa on kompakti vara-
pyöräXTäysikokoisella varapyörällä
varustetut autot
OM12J21FI.book Page 511 Saturday, August 22, 2015 10:40 AM

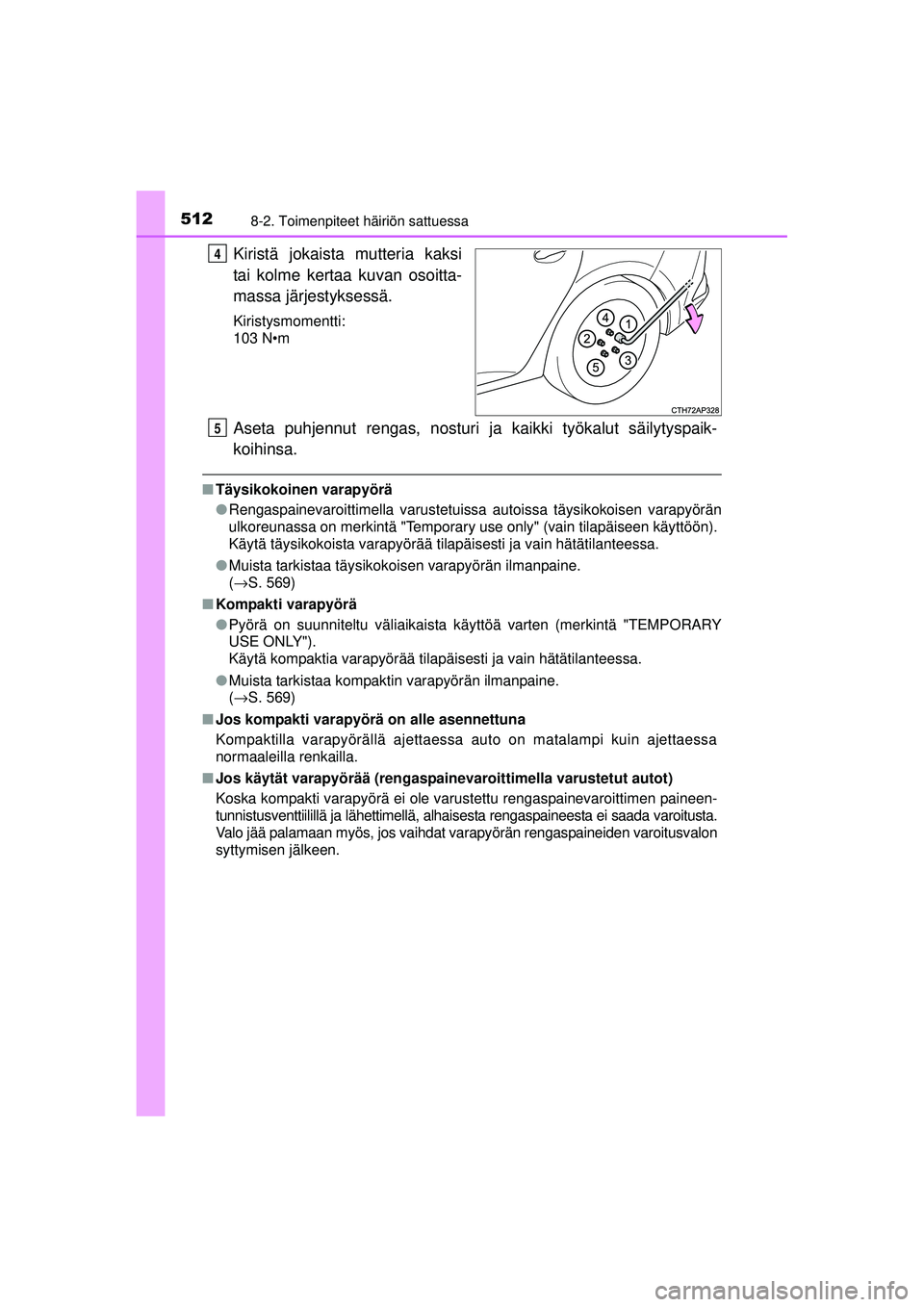

5128-2. Toimenpiteet häiriön sattuessa
OM12J21FI
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
■ Täysikokoinen varapyörä
●Rengaspainevaroittimella varustetuissa autoissa täysikokoisen varapyörän
ulkoreunassa on merkintä "Temporary use only" (vain tilapäiseen käyttöön).
Käytä täysikokoista varapyörää tilapäisesti ja vain hätätilanteessa.
● Muista tarkistaa täysikokoisen varapyörän ilmanpaine.
(→S. 569)
■ Kompakti varapyörä
●Pyörä on suunniteltu väliaikaista käyttöä varten (merkintä "TEMPORARY
USE ONLY").
Käytä kompaktia varapyörää tilapäisesti ja vain hätätilanteessa.
● Muista tarkistaa kompaktin varapyörän ilmanpaine.
(→S. 569)
■ Jos kompakti varapyörä on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa
normaaleilla renkailla.
■ Jos käytät varapyörää (rengaspain evaroittimella varustetut autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoitusta.
Valo jää palamaan myös, jos vaihdat varapyörän rengaspaineiden varoitusvalon
syttymisen jälkeen.
4
5
