2017 PEUGEOT PARTNER TEPEE ELECTRIC Brugsanvisning (in Danish)

155

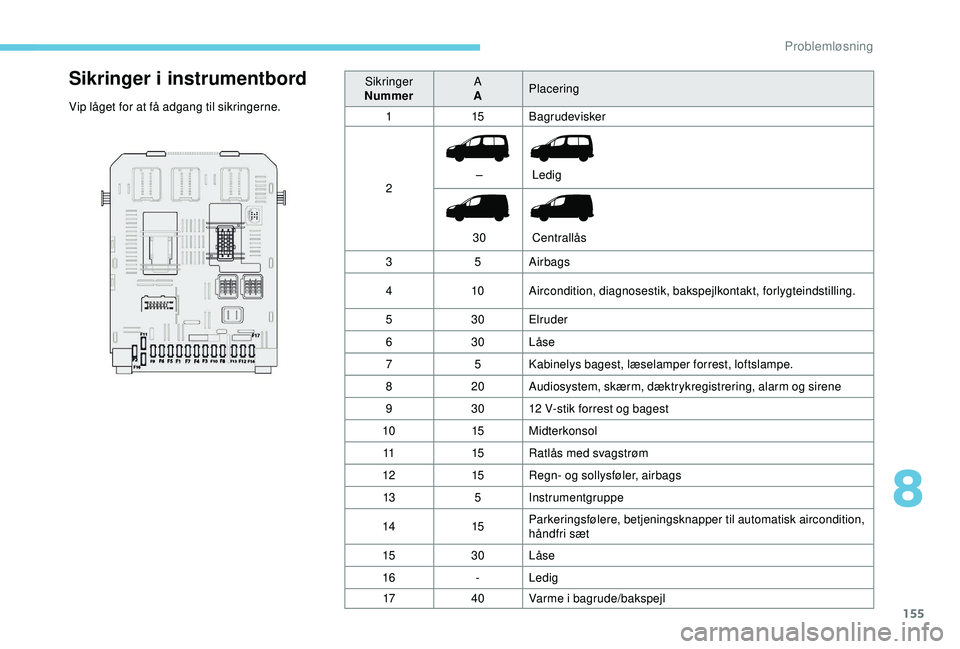

Sikringer i instrumentbord
Vip låget for at få adgang til sikringerne.Sikringer
Nummer A
A Placering
1 15Bagrudevisker
2 –
30 Ledig
Centrallås
3 5Airbags
4 10Aircondition, diagnosestik, bakspejlkontakt, forlygteindstilling.
5 30Elruder
6 30Låse
7 5Kabinelys bagest, læselamper forrest, loftslampe.
8 20Audiosystem, skærm, dæktrykregistrering, alarm og sirene
9 3012
V-stik forrest og bagest
10 15Midterkonsol
11 15Ratlås med svagstrøm
12 15Regn- og sollysføler, airbags
13 5Instrumentgruppe
14 15Parkeringsfølere, betjeningsknapper til automatisk aircondition,
håndfri sæt
15 30Låse
16 -Ledig
17 40Varme i bagrude/bakspejl
8
Problemløsning

156

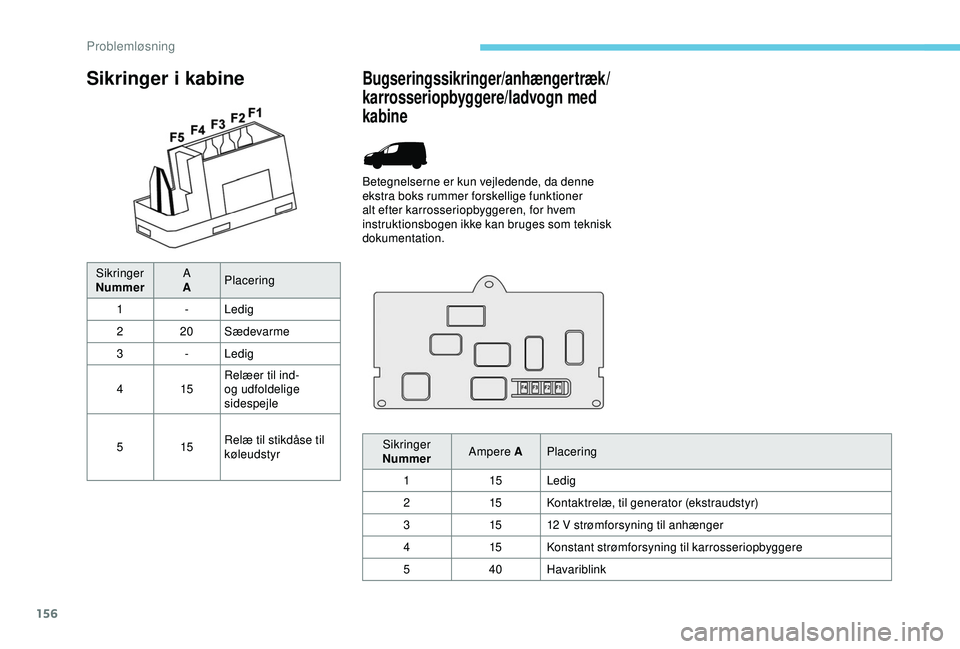

Sikringer i kabine
Sikringer
Nummer A
A Placering
1 -Ledig
2 20Sædevarme
3 -Ledig
4 15Relæer til ind-
og udfoldelige
sidespejle
5 15Relæ til stikdåse til
køleudstyr
Bugseringssikringer/anhængertræk/
karrosseriopbyggere/ladvogn med
kabine
Betegnelserne er kun vejledende, da denne
ekstra boks rummer forskellige funktioner
alt efter karrosseriopbyggeren, for hvem
instruktionsbogen ikke kan bruges som teknisk
dokumentation.
Sikringer
Nummer Ampere A
Placering
1 15Ledig
2 15Kontaktrelæ, til generator (ekstraudstyr)
3 1512
V strømforsyning til anhænger
4 15Konstant strømforsyning til karrosseriopbyggere
5 40Havariblink
Problemløsning

157

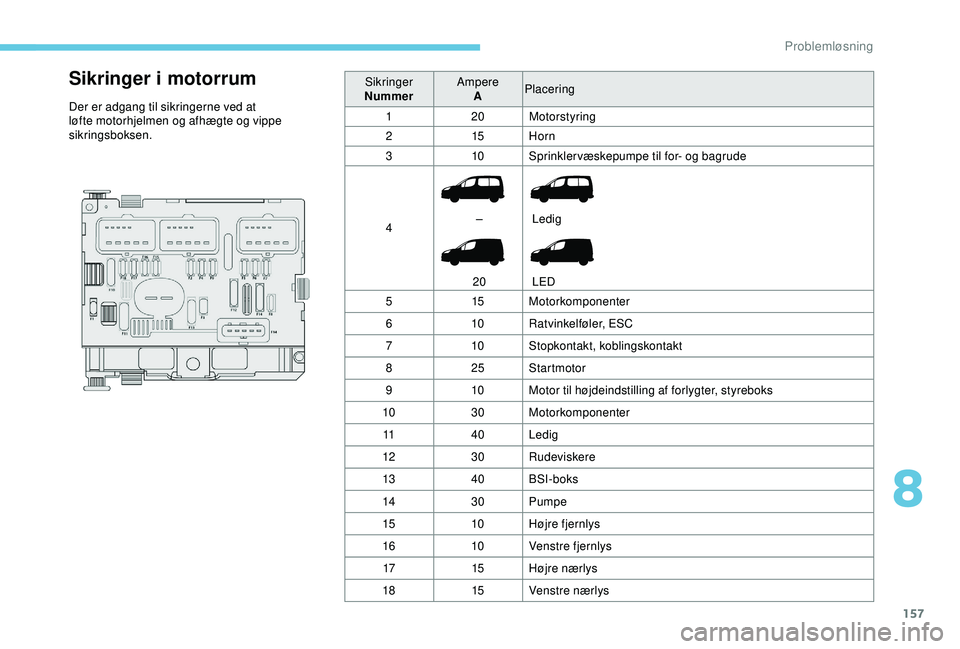

Sikringer i motorrum
Der er adgang til sikringerne ved at
løfte motorhjelmen og afhægte og vippe
sikringsboksen.Sikringer
Nummer Ampere
A Placering
1 20Motorstyring
2 15Horn
3 10Sprinklervæskepumpe til for- og bagrude
4 –
20 Ledig
LED
5 15Motorkomponenter
6 10Ratvinkelføler, ESC
7 10Stopkontakt, koblingskontakt
8 25Startmotor
9 10Motor til højdeindstilling af forlygter, styreboks
10 30Motorkomponenter
11 40Ledig
12 30Rudeviskere
13 40BSI-boks
14 30Pumpe
15 10Højre fjernlys
16 10Venstre fjernlys
17 15Højre nærlys
18 15Venstre nærlys
8
Problemløsning

158

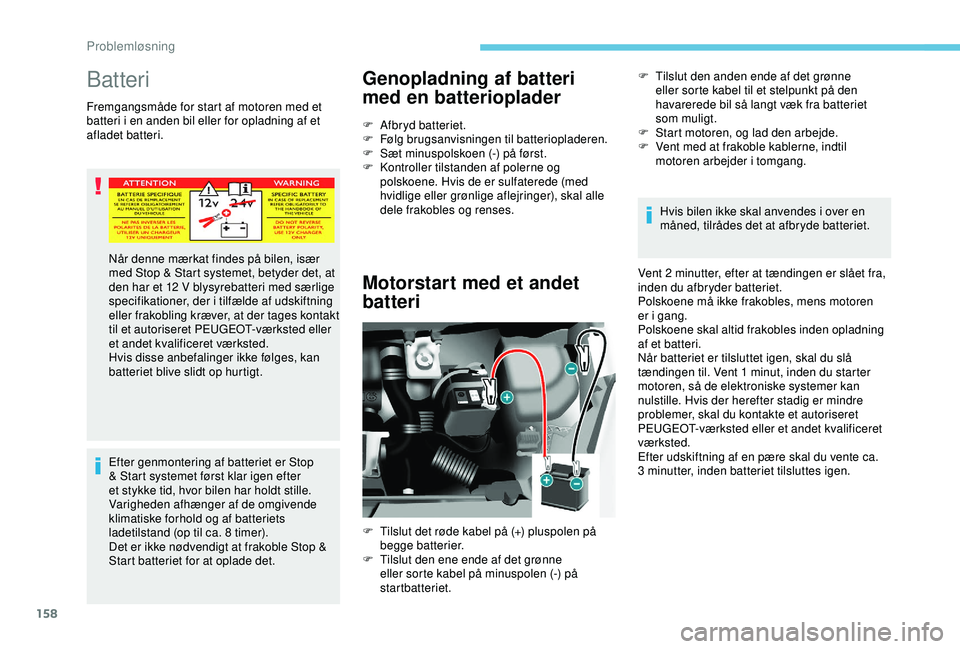

Batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.Efter genmontering af batteriet er Stop
& Start systemet først klar igen efter
et stykke tid, hvor bilen har holdt stille.
Varigheden afhænger af de omgivende
klimatiske forhold og af batteriets
ladetilstand (op til ca. 8 timer).
Det er ikke nødvendigt at frakoble Stop &
Start batteriet for at oplade det.
Genopladning af batteri
med en batterioplader
F Afbryd batteriet.
F F ølg brugsanvisningen til batteriopladeren.
F

S
æt minuspolskoen (-) på først.
F

K
ontroller tilstanden af polerne og
polskoene. Hvis de er sulfaterede (med
hvidlige eller grønlige aflejringer), skal alle
dele frakobles og renses.
Motorstart med et andet
batteri
F Tilslut den anden ende af det grønne eller sorte kabel til et stelpunkt på den
havarerede bil så langt væk fra batteriet
som muligt.
F

S
tart motoren, og lad den arbejde.
F

V
ent med at frakoble kablerne, indtil
motoren arbejder i tomgang.
Hvis bilen ikke skal anvendes i over en
måned, tilrådes det at afbryde batteriet.
Vent 2
minutter, efter at tændingen er slået fra,
inden du afbryder batteriet.
Polskoene må ikke frakobles, mens motoren
er i gang.
Polskoene skal altid frakobles inden opladning
af et batteri.
Når batteriet er tilsluttet igen, skal du slå
tændingen til. Vent 1
minut, inden du starter
motoren, så de elektroniske systemer kan
nulstille. Hvis der herefter stadig er mindre
problemer, skal du kontakte et autoriseret
PEUGEOT-værksted eller et andet kvalificeret
værksted.
Efter udskiftning af en pære skal du vente ca.
3


minutter, inden batteriet tilsluttes igen.
Når denne mærkat findes på bilen, især
med Stop & Start systemet, betyder det, at
den har et 12

V blysyrebatteri med særlige
specifikationer, der i tilfælde af udskiftning
eller frakobling kræver, at der tages kontakt
til et autoriseret PEUGEOT-værksted eller
et andet kvalificeret værksted.
Hvis disse anbefalinger ikke følges, kan
batteriet blive slidt op hurtigt.
F

T

ilslut det røde kabel på (+) pluspolen på
begge batterier.
F

T

ilslut den ene ende af det grønne
eller sorte kabel på minuspolen (-) på
startbatteriet.
Problemløsning

159

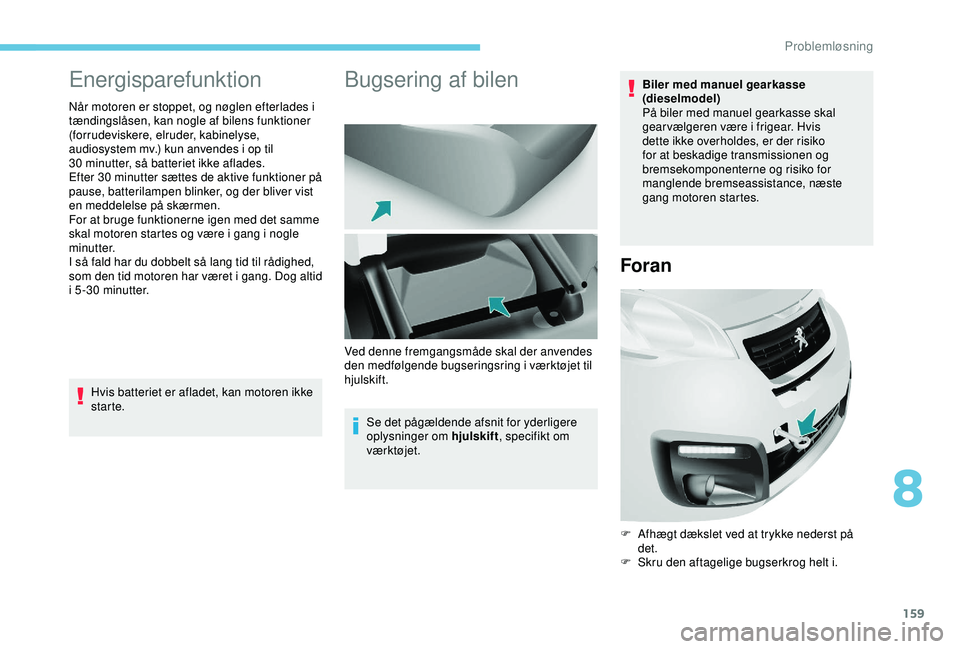

Energisparefunktion
Når motoren er stoppet, og nøglen efterlades i
tændingslåsen, kan nogle af bilens funktioner
(forrudeviskere, elruder, kabinelyse,
audiosystem mv.) kun anvendes i op til
30 minutter, så batteriet ikke aflades.
Efter 30
minutter sættes de aktive funktioner på
pause, batterilampen blinker, og der bliver vist
en meddelelse på skærmen.
For at bruge funktionerne igen med det samme
skal motoren startes og være i gang i nogle
minutter.
I så fald har du dobbelt så lang tid til rådighed,
som den tid motoren har været i gang. Dog altid
i 5 -30
minutter.
Hvis batteriet er afladet, kan motoren ikke
starte.
Bugsering af bilen
Se det pågældende afsnit for yderligere
oplysninger om hjulskift , specifikt om
værktøjet. Biler med manuel gearkasse
(dieselmodel)
På biler med manuel gearkasse skal
gearvælgeren være i frigear. Hvis
dette ikke overholdes, er der risiko
for at beskadige transmissionen og
bremsekomponenterne og risiko for
manglende bremseassistance, næste
gang motoren startes.
Foran
F Afhægt dækslet ved at trykke nederst på
det.
F

S
kru den aftagelige bugserkrog helt i.
Ved denne fremgangsmåde skal der anvendes
den medfølgende bugseringsring i værktøjet til
hjulskift.
8
Problemløsning

160

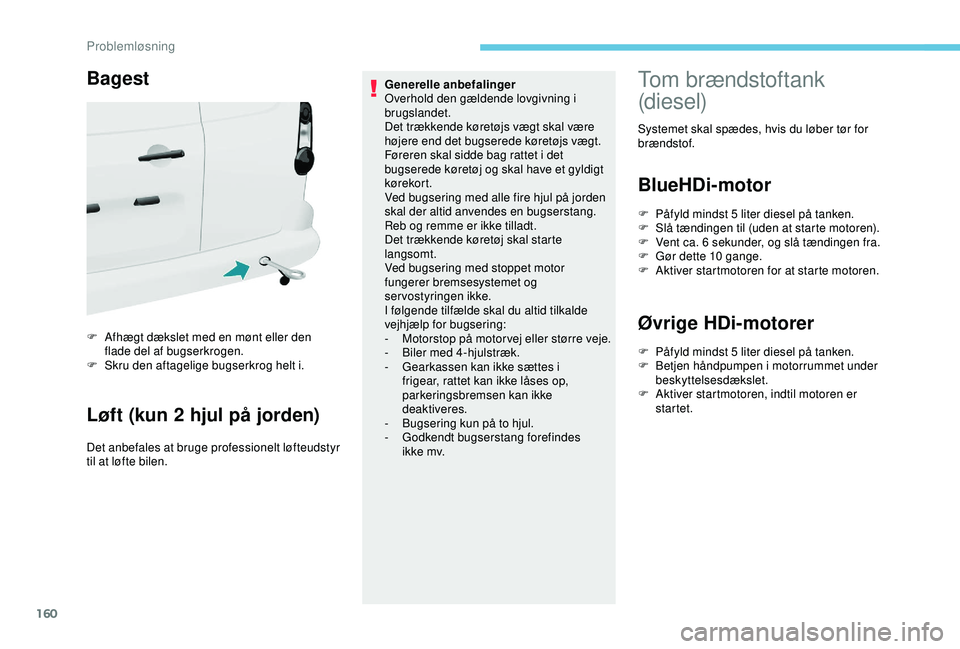

Bagest
F Afhægt dækslet med en mønt eller den flade del af bugserkrogen.
F

S
kru den aftagelige bugserkrog helt i.
Løft (kun 2 hjul på jorden)
Det anbefales at bruge professionelt løfteudstyr
til at løfte bilen. Generelle anbefalinger

Overhold den gældende lovgivning i
brugslandet.
Det trækkende køretøjs vægt skal være
højere end det bugserede køretøjs vægt.
Føreren skal sidde bag rattet i det
bugserede køretøj og skal have et gyldigt
kørekort.
Ved bugsering med alle fire hjul på jorden
skal der altid anvendes en bugserstang.
Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte
langsomt.
Ved bugsering med stoppet motor
fungerer bremsesystemet og
servostyringen ikke.
I følgende tilfælde skal du altid tilkalde
vejhjælp for bugsering:
-
M
otorstop på motor vej eller større veje.
-
B
iler med 4-hjulstræk.
-
G
earkassen kan ikke sættes i
frigear, rattet kan ikke låses op,
parkeringsbremsen kan ikke
deaktiveres.
-
B
ugsering kun på to hjul.
- G odkendt bugserstang forefindes
ikke mv.
Tom brændstoftank
(diesel)
Systemet skal spædes, hvis du løber tør for
brændstof.
BlueHDi-motor
F Påfyld mindst 5 liter diesel på tanken.
F S lå tændingen til (uden at starte motoren).
F

V
ent ca. 6

sekunder, og slå tændingen fra.
F

G
ør dette 10 gange.
F

A
ktiver startmotoren for at starte motoren.
Øvrige HDi-motorer
F Påfyld mindst 5 liter diesel på tanken.
F B etjen håndpumpen i motorrummet under
beskyttelsesdækslet.
F

A
ktiver startmotoren, indtil motoren er
startet.
Problemløsning

161

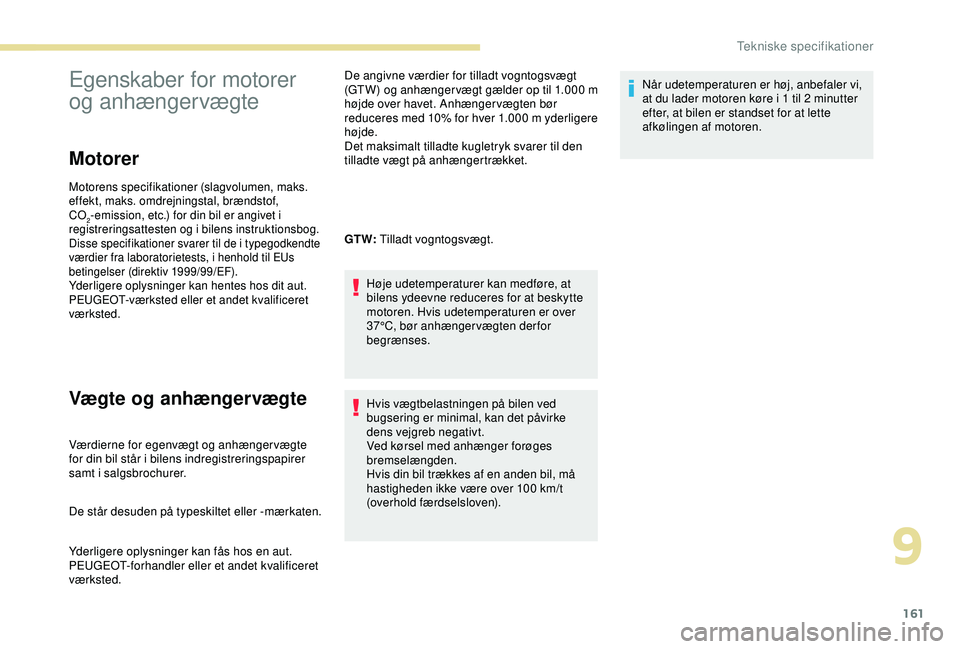

Egenskaber for motorer
og anhængervægte
Motorer
Motorens specifikationer (slagvolumen, maks.
effekt, maks. omdrejningstal, brændstof,
CO
2-emission, etc.) for din bil er angivet i
registreringsattesten og i bilens instruktionsbog.
Disse specifikationer svarer til de i typegodkendte
værdier fra laboratorietests, i henhold til EUs
betingelser (direktiv 1999/99/EF).
Yderligere oplysninger kan hentes hos dit aut.
PEUGEOT-værksted eller et andet kvalificeret
værksted.
Vægte og anhængervægte
Værdierne for egenvægt og anhænger vægte
for din bil står i bilens indregistreringspapirer
samt i salgsbrochurer.
De står desuden på typeskiltet eller -mærkaten.
Yderligere oplysninger kan fås hos en aut.
PEUGEOT-forhandler eller et andet kvalificeret
værksted. De angivne værdier for tilladt vogntogsvægt
(GTW) og anhænger vægt gælder op til 1.000
m
højde over havet. Anhænger vægten bør
reduceres med 10% for hver 1.000 m yderligere
højde.
Det maksimalt tilladte kugletryk svarer til den
tilladte vægt på anhængertrækket.
GT W: Tilladt vogntogsvægt.
Høje udetemperaturer kan medføre, at
bilens ydeevne reduceres for at beskytte
motoren. Hvis udetemperaturen er over
37°C, bør anhængervægten derfor
begrænses.
Hvis vægtbelastningen på bilen ved
bugsering er minimal, kan det påvirke
dens vejgreb negativt.
Ved kørsel med anhænger forøges
bremselængden.
Hvis din bil trækkes af en anden bil, må
hastigheden ikke være over 100 km/t
(overhold færdselsloven). Når udetemperaturen er høj, anbefaler vi,
at du lader motoren køre i 1 til 2
minutter
efter, at bilen er standset for at lette
afkølingen af motoren.
9
Tekniske specifikationer

162

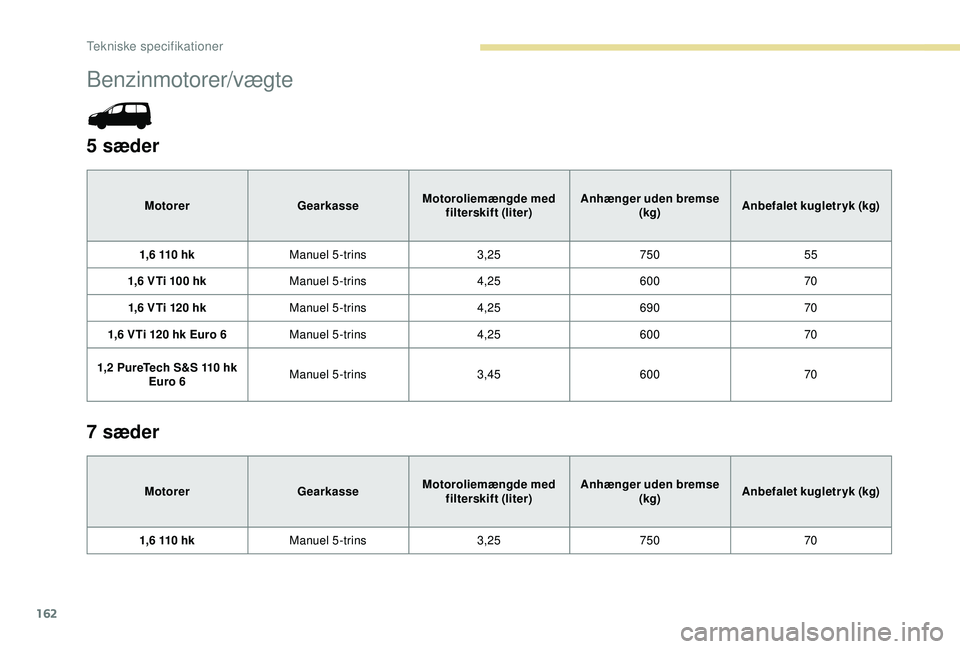

Benzinmotorer/vægte
5 sæder
MotorerGearkasseMotoroliemængde med
filterskift (liter) Anhænger uden bremse
(kg) Anbefalet kugletryk (kg)
1,6 110 hk Manuel 5-trins 3,25750 55
1,6
VTi 100 hk Manuel 5-trins 4,25600 70
1,6
VTi 120 hk Manuel 5-trins 4,25690 70
1,6

VTi 120 hk Euro 6 Manuel 5-trins 4,25600 70
1,2 PureTech S&S 110 hk Euro 6 Manuel 5-trins
3,45600 70
7 sæder
MotorerGearkasseMotoroliemængde med
filterskift (liter) Anhænger uden bremse
(kg) Anbefalet kugletryk (kg)
1,6 110 hk Manuel 5-trins 3,25750 70
Tekniske specifikationer
