Changer un fusible
Fusibles sous capot moteur
Après avoir ouvert le capot, déclippez
et basculez le boîtier pour accéder aux
fusibles.Fusibles
F Ampères
A Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitres avant et arrière
4 20 LED
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur 11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feu de route droit
16 10 Feu de route gauche
17 15 Feu de croisement droit
18 15 Feu de croisement gauche
AIDE RAPIDE
8

160
Changer un balai d’essuie-vitre
Mise en position particulière
des balais avantEchange d'un balai avant Échange du balai arrière
C HANGER UN BALAI D ' ESSUIE - VITRE
- Moins d'une minute après avoir
coupé le contact, actionnez la
commande d'essuie-vitre vers le
bas pour positionner les balais le
long des montants du pare-brise
(position particulière). -
Soulevez le bras.
- Déclippez le balai et déposez-le.
-

Montez le nouveau balai.
-


Rabattez le bras.
Pour ranger les balais, mettez le
contact et actionnez la commande
d'essuie-vitre. -

Soulevez le bras, puis déclippez le
balai et déposez-le.
-

Montez le nouveau balai et rabattez
le bras.

161
Se faire remorquer
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.
SE FAIRE REMORQUERPar l'avant
- Déclippez le cache en appuyant sur
la partie basse de celui-ci.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée.
Par l'arrière
- Déclippez le cache à l'aide d'une
pièce de monnaie ou de la partie
plate de l'anneau de remorquage.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée. Lors d'un remorquage moteur
arrêté, il n'y a plus d'assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l'aide d'un outil de levage
professionnel.
Cette procédure nécessite de
récupérer l'anneau de remorquage
fourni avec les outils de changement
de roue.
Véhicules avec boîte de vitesses
mécanique (version diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit au point mort, le non-respect
de cette particularité peut conduire
à la détérioration des organes
de transmission, de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Rubrique 8, partie "Changer une
roue".
AIDE RAPIDE
8

162

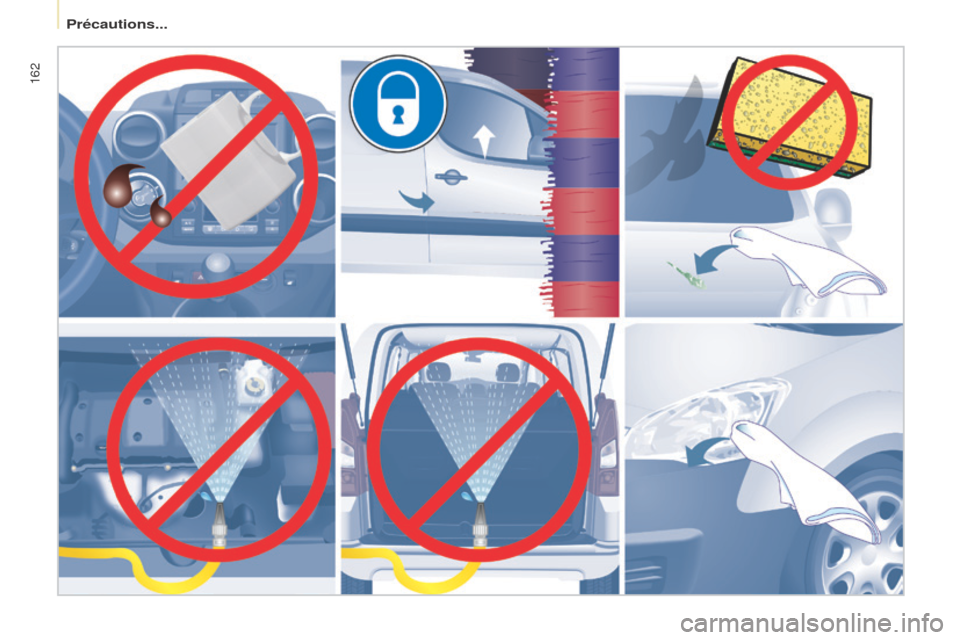

Précautions...

163
AIDE RAPIDE
8

164

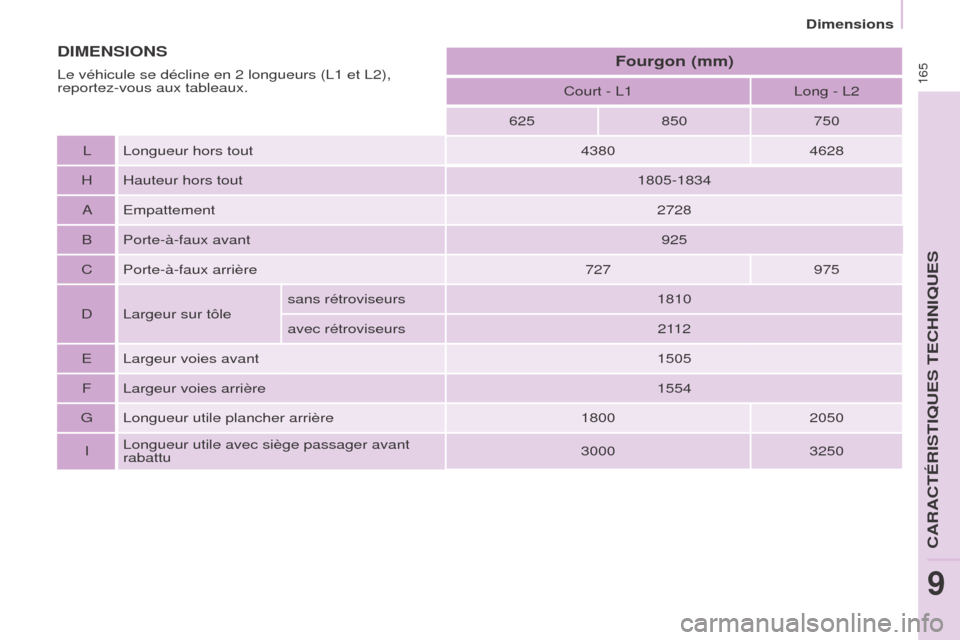

Dimensions

165
Dimensions
Court - L1Long - L2
625 850750
L Longueur hors tout 43804628
H Hauteur hors tout 1805-1834
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727975
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505
F Largeur voies arrière 1554
G Longueur utile plancher arrière 18002050
I Longueur utile avec siège passager avant
rabattu 3000
3250
DIMENSIONSFourgon (mm)Le véhicule se décline en 2 longueurs (L1 et L2),
reportez-vous aux tableaux.
CARACTÉRISTIQUES TECHNIQUES
9

166
DimensionsL1 - 625L1 - 850 L2
M Seuil maxi avec pneumatique 195/65 R15 584609612
Portes battantes Volet
Petite Grande
N Hauteur utile d'ouverture (sous tôle) 11481313
O Largeur 4955431582
Portes arrière (mm)
