2017 Peugeot Partner Manuel du propriétaire (in French)

11 9
Atteler une remorque
Du bon usage
Dans certains cas d'utilisation
particulièrement exigeante (traction
de la charge maximale dans une
forte pente par température élevée),
le moteur limite automatiquement sa
puissance. Dans ce cas, la coupure
automatique de la climatisation permet
de récupérer de la puissance moteur.
Pneumatiques
Vérifiez la pression des pneumatiques
du véhicule tracteur et de la
remorque en respectant les pressions
recommandées.Rubrique 7, partie "Niveaux".
En cas d'allumage du témoin
de température du liquide de
refroidissement, arrêtez le
véhicule et coupez le moteur
dès que possible. Freins
Tracter augmente la distance de
freinage. Roulez à vitesse modérée,
rétrogradez en temps utile et freinez
progressivement.
Attelage
Nous vous recommandons d'utiliser les
attelages et leurs faisceaux d'origine
PEUGEOT, qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau PEUGEOT.
En cas de montage hors réseau
PEUGEOT, ce montage doit se
faire impérativement en utilisant
les pré-dispositions électriques
implantées à l'arrière du véhicule et les
préconisations du constructeur.
Conformément aux prescriptions
générales rappelées ci-dessus, nous
attirons votre attention sur le risque
lié à la pose d'un attelage ou d'un
accessoire électrique non référencé
par PEUGEOT. Cette pose pouvant
entraîner une panne du système
électronique de votre véhicule. Veuillez
vous renseigner au préalable auprès
du Constructeur.
Vent latéral
La sensibilité au vent latéral est
augmentée. Conduisez en souplesse
et à vitesse modérée.
ABS/ESC
Les systèmes ABS ou ESC ne
contrôlent que le véhicule, pas la
remorque ou la caravane.
Aide au stationnement
L'aide au stationnement arrière est
inopérante, véhicule tractant.
Rubrique 9, partie "Éléments
d'identification".
ACCESSOIRES
6

120
Atteler une remorque

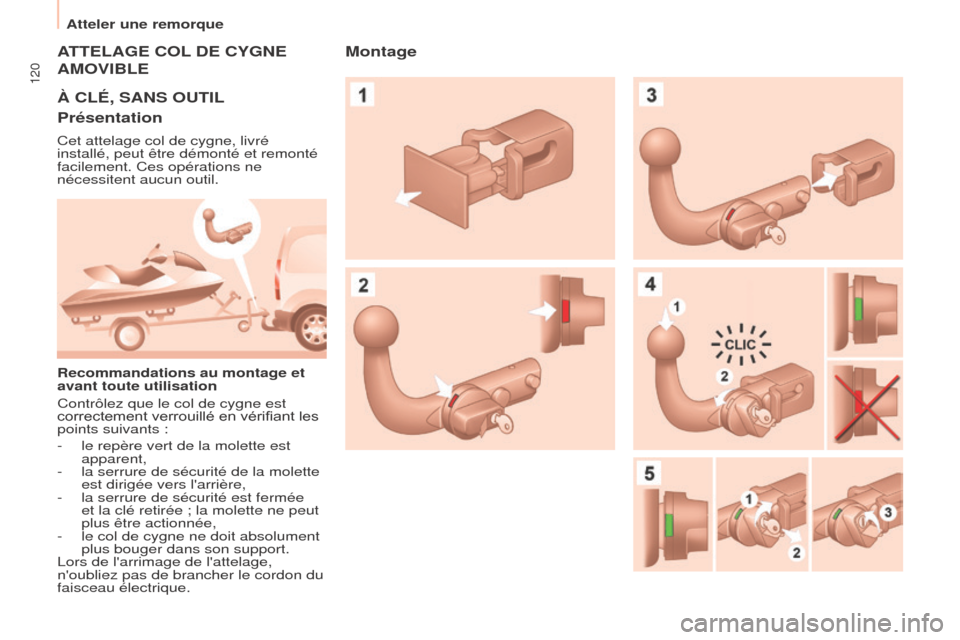

ATTELAGE COL DE C y GNE
AMOVIBLE
à

CLÉ , SANS OUTIL
Présentation
Cet attelage col de cygne, livré
installé, peut être démonté et remonté
facilement. Ces opérations ne
nécessitent aucun outil.
Recommandations au montage et
avant toute utilisation
Contrôlez que le col de cygne est
correctement verrouillé en vérifiant les
points suivants :
-

le repère vert de la molette est
apparent,
-


la serrure de sécurité de la molette
est dirigée vers l'arrière,
-


la serrure de sécurité est fermée
et la clé retirée ; la molette ne peut
plus être actionnée,
-


le col de cygne ne doit absolument
plus bouger dans son support.
Lors de l'arrimage de l'attelage,
n'oubliez pas de brancher le cordon du
faisceau électrique.
Montage

121
Atteler une remorque
Pendant l'utilisation
Ne déverrouillez jamais le
dispositif tant que l'attelage ou le porte-
charge est installé sur le col de cygne.
Après utilisation
Lors de trajets effectués sans
attelage ou porte-charge, le col de
cygne doit être déposé et l'obturateur
inseré dans le support. Cette mesure
s'applique tout particulièrement dans
le cas où le col de cygne risquerait
d'entraver la bonne visibilité de la
plaque minéralogique ou du dispositif
d'éclairage.Démontage
Entretien
Le fonctionnement correct n'est
possible que si le col de cygne et son
support restent propres.
Avant de nettoyer le véhicule avec un
jet à haute pression, le col de cygne
doit être déposé et l'obturateur inseré
dans le support.
ACCESSOIRES
6

122
ÉquipementsAutoradios, kit mains-libres, haut-
parleurs, changeur CD, navigation,
USB Box, kit vidéo, ...
Quel que soit le matériel audio et
télématique proposé sur le marché,
les contraintes techniques liées à la
monte d'un équipement de ces familles
de produits nécessitent la prise en
compte des spécificités du matériel et
leurs compatibilités avec les capacités
de l'équipement de série de votre
véhicule. Veuillez vous renseigner
au préalable auprès du réseau
PEUGEOT. Pour éviter toute gêne sous les
pédales :
-
veille
z au bon positionnement du
tapis et de ses fixations,
-

ne superposez jamais plusieurs
tapis.
Masses maxi sur barres
-


Galerie de toit : 120 kg.
-


Barres transversales sur pavillo
n :
100 kg.
-

Barres transversales sur barres
longitudinales : 75 kg.Installation d'émetteurs de
radiocommunication
A

vant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, nous vous
conseillons de prendre contact avec un
représentant de la marque PEUGEOT.
Le Réseau PEUGEOT vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).
Bavettes avant, bavettes arrière, roues
aluminium 15/17 pouces, habillage
passage de roues, volant cuir, ...
Liquide lave-vitre, produits de
nettoyage et d'entretien intérieur et
extérieur, ampoules de rechange, ...
Alarme anti-intrusion, gravage des
vitres, trousse à pharmacie, gilet
de sécurité haute visibilité, aide au
stationnement avant et arrière, triangle
de présignalisation, vis antivol de
jantes aluminium, ... Housses de siège compatibles airbags
pour siège avant, banquette, tapis
caoutchouc, tapis moquette, chaînes
neige, store, porte-vélo sur volet
arrière, ...
Autres accessoires
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix référencé et
pièces d'origine est proposé.
Gamme d'équipements
professionnels
La direction des pièces de rechange
édite un catalogue d'accessoires
proposant divers équipements et des
aménagements, tels que :
Arrêts de charges (tous types).
Rouleau de chargement.
Attelage, faisceau d'attelage :
attelage de remorque qui nécessite
impérativement un montage par le
réseau PEUGEOT.
Cloisons et grilles de séparation,
protection intérieure bois lisse avec
plancher anti-dérapant.
Grilles de protection.
Une autre gamme est également
disponible et structurée autour du
confort, des loisirs et de l'entretien :

123
Équipements
La pose d'un équipement ou
d'un accessoire électrique non
référencé par Automobiles
PEUGEOT, peut entraîner une panne
du système électronique de votre
véhicule. Nous vous remercions de
bien vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les équipements tels que : gilets de
sécurité haute visibilité, triangles
de présignalisation, ampoules de
rechange, fusibles, éthylotests... sont
obligatoires à bord du véhicule.
ACCESSOIRES
6

124
Entretien avec TOTAL
PEUGEOT & TOTAL
UN PARTENARIAT AU SERVICE
DE LA PERFORMANCE !
En 2015, Peugeot signe son retour en Rally-Raid,
l'une des disciplines automobiles les plus difficiles au
monde. Pour obtenir les meilleures performances lors
de ces épreuves, les équipes de Peugeot Sport ont
choisi TOTAL QUARTZ pour la Peugeot 2008 DKR, un
lubrifiant de haute technologie qui protège le moteur
dans les conditions les plus extrêmes.
TOTAL QUARTZ protège votre moteur contre les
effets du temps.
TOTAL QUARTZ Ineo First est un lubrifiant très haute
performance issu du travail conjoint des équipes
R&D Peugeot et Total. Spécialement formulé pour les
motorisations des véhicules Peugeot, sa technologie
innovante permet de réduire significativement les
émissions de CO
2 et de protéger efficacement votre
moteur contre l'encrassement.
RECOMMANDE

125
Ouverture du capot
OUVERTURE DU CAPOT
Béquille de capot
Fixez la béquille dans son logement,
identifié par un sticker sur le côté tôlé
gauche du véhicule, pour maintenir le
capot ouvert.
Avant de fermer le capot, replacez la
béquille dans son agrafe sans trop
forcer.
à l'extérieur
Soulevez légèrement le capot en
passant la main à plat, paume vers le
bas afin de vous faciliter l'accès à la
palette.
De cette main, poussez la palette vers
la gauche. Levez le capot.
à l'intérieur
Tirez vers vous la commande placée
sous la planche de bord. Le capot
moteur est déverrouillé.
Pour fermer
Abaissez le capot et lâchez-le en fin
de course. Vérifiez le verrouillage du
capot.
Evitez de manoeuvrer le capot par vent
violent.
VÉRIFICATIONS
7

126
Sous capot
MOTEUR ESSENCE
1. Réservoir du liquide lave-vitre
avant.
2.

Boîte à fusibles.
3.


Réservoir du liquide de
refroidissement moteur

. Connexions batterie :
+

Point métalliq
ue positif.
-

Point métalliq
ue négatif (masse).
Soyez vigilant pour toute intervention sous le capot moteur.
4. Réservoir du liquide de freins et
d'embrayage.
5.

Filtre à air
.
6.

Jauge à huile manuelle.7.

Remplissage de l'huile moteur .
8.
Réservoir du liquide de direction
assistée.
