2017 Peugeot Partner Manuale del proprietario (in Italian)

135
Partner-2-VU_it_Chap07_Verification_ed02-2016

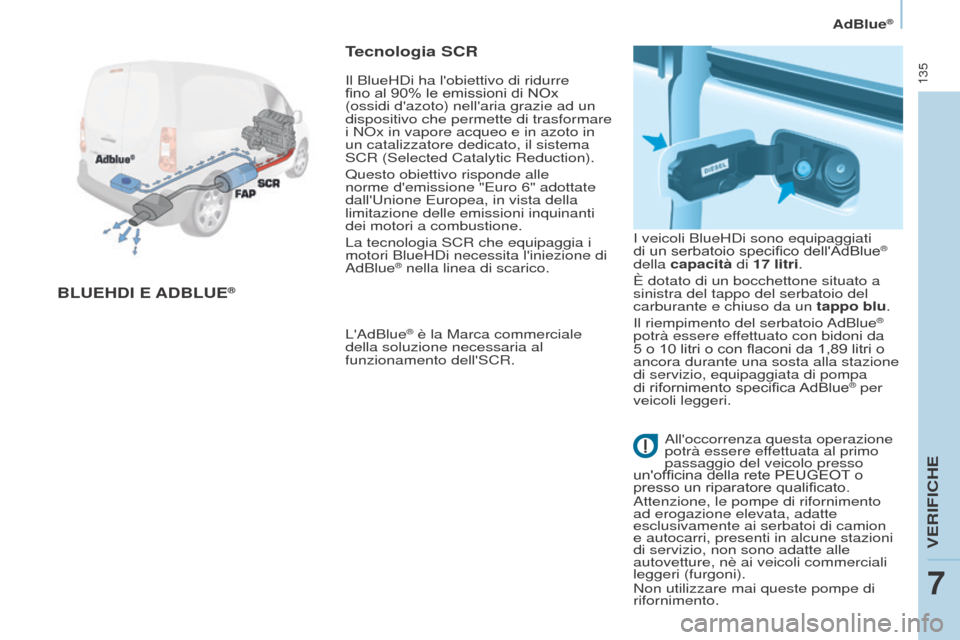

AdBlue®
BLUEHDI E A D B LUE®
Tecnologia SCR
L'AdBlue® è la Marca commerciale
della soluzione necessaria al
funzionamento dell'SCR. I veicoli BlueHDi sono equipaggiati
di un serbatoio specifico dell'AdBlue
®
della capacità di 17

litri.
È dotato di un bocchettone situato a
sinistra del tappo del serbatoio del
carburante e chiuso da un tappo blu.
Il riempimento del serbatoio AdBlue
®
potrà essere effettuato con bidoni da
5

o 10

litri o con flaconi da 1,89

litri o
ancora durante una sosta alla stazione
di servizio, equipaggiata di pompa
di rifornimento specifica AdBlue
® per
veicoli leggeri.
Il BlueHDi ha l'obiettivo di ridurre
fino al 90% le emissioni di NOx
(ossidi d'azoto) nell'aria grazie ad un
dispositivo che permette di trasformare
i NOx in vapore acqueo e in azoto in
un catalizzatore dedicato, il sistema
SCR (Selected Catalytic Reduction).
Questo obiettivo risponde alle
norme d'emissione "Euro 6" adottate
dall'Unione Europea, in vista della
limitazione delle emissioni inquinanti
dei motori a combustione.
La tecnologia SCR che equipaggia i
motori BlueHDi necessita l'iniezione di
AdBlue
® nella linea di scarico.
All'occorrenza questa operazione
potrà essere effettuata al primo
passaggio del veicolo presso
un'officina della rete PEUGEOT o
presso un riparatore qualificato.
Attenzione, le pompe di rifornimento
ad erogazione elevata, adatte
esclusivamente ai serbatoi di camion
e autocarri, presenti in alcune stazioni
di servizio, non sono adatte alle
autovetture, nè ai veicoli commerciali
leggeri (furgoni).
Non utilizzare mai queste pompe di
rifornimento.
VERIFICHE
7

136
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®

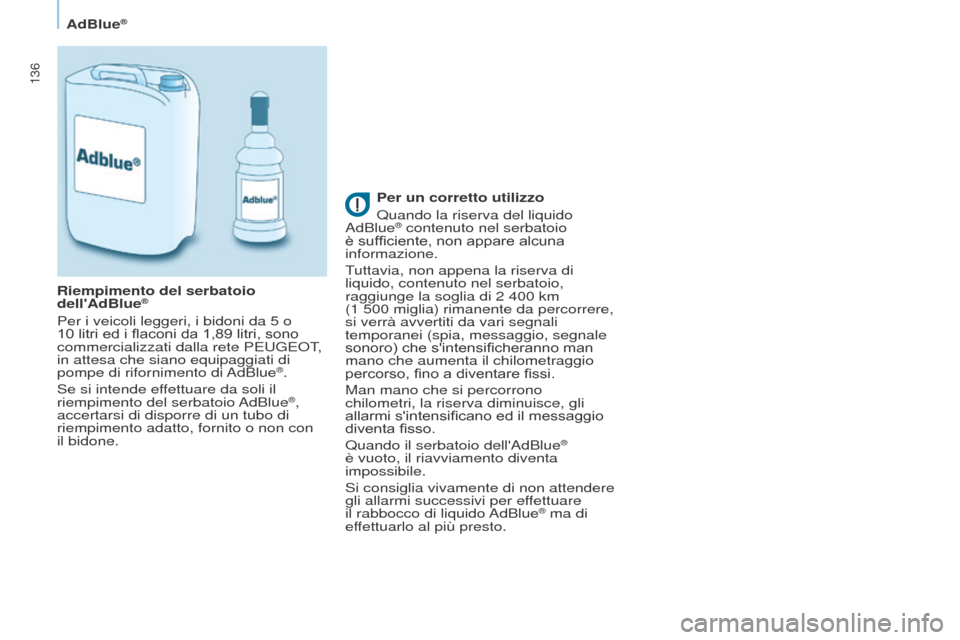

Per un corretto utilizzo
Quando la riserva del liquido
AdBlue
® contenuto nel serbatoio
è sufficiente, non appare alcuna
informazione.
Tuttavia, non appena la riserva di
liquido, contenuto nel serbatoio,
raggiunge la soglia di 2
400 km
(1

500

miglia) rimanente da percorrere,
si verrà avvertiti da vari segnali
temporanei (spia, messaggio, segnale
sonoro) che s'intensificheranno man
mano che aumenta il chilometraggio
percorso, fino a diventare fissi.
Man mano che si percorrono
chilometri, la riserva diminuisce, gli
allarmi s'intensificano ed il messaggio
diventa fisso.
Quando il serbatoio dell'AdBlue
®
è vuoto, il riavviamento diventa
impossibile.
Si consiglia vivamente di non attendere
gli allarmi successivi per effettuare
il rabbocco di liquido AdBlue
® ma di
effettuarlo al più presto.
Riempimento del serbatoio
dell'AdBlue
®
Per i veicoli leggeri, i bidoni da 5 o
10 litri ed i flaconi da 1,89 litri, sono
commercializzati dalla rete PEUGEOT,
in attesa che siano equipaggiati di
pompe di rifornimento di AdBlue
®.
Se si intende effettuare da soli il
riempimento del serbatoio AdBlue
®,
accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.

137
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®
Indicatori d'autonomia
Regole e visualizzazione degli allarmiPer saperne di più sulle
visualizzazioni e sulle spie,
consultare la rubrica 3, parte
"Posto di guida". Autonomia superiore a 2
400 km
(1 500 miglia)
Nulla da segnalare.
Non appena si raggiunge la soglia
di 2
400 km, la spia dell'UREA si
accende ed appare temporaneamente
il messaggio dell'autonomia.
L’allarme si ripeterà ad ogni 300
km
(200
miglia) percorsi fino alla soglia
d'allarme successiva.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante
segnale sonoro. Autonomia inferiore a 2 400 km
(1 500 miglia) e superiore a 600 km
(350 miglia)
Autonomia di guida
Con il display touch screen :
Oltre i 5
000 km (3 100 miglia), il valore
non è precisato. Premere questo tasto
per una visualizzazione
temporanea.
-

selezionare il menu
"Assistenza alla guida",
-


selezionare "Diagnosi",
-


selezionare CHECK.
In funzione della soglia d'autonomia
rimanente si attivano vari livelli di
allarme.
Si verrà informati ad ogni tranche
chilometrica raggiunta e gli allarmi da
temporanei diventeranno fissi.
-


La 1ª soglia si attiva ad
un'autonomia rimanente di
2

400 km (1 500 miglia).
-

La 2ª ad un'autonomia rimanente di
600

km (350 miglia).
-

Fino a 0
km quando risulterà
impossibile il riavviamento dopo
uno spegnimento del motore.
VERIFICHE
7

138
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®

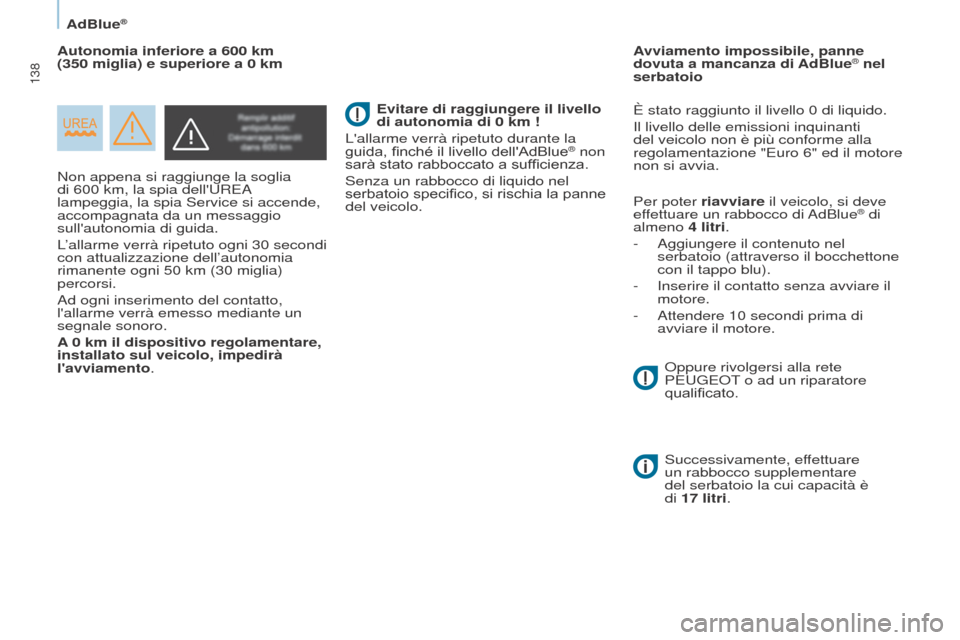

Non appena si raggiunge la soglia
di 600 km, la spia dell'UREA
lampeggia, la spia Service si accende,
accompagnata da un messaggio
sull'autonomia di guida.
L’allarme verrà ripetuto ogni 30
secondi
con attualizzazione dell’autonomia
rimanente ogni 50
km (30 miglia)
percorsi.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante un
segnale sonoro.
A 0
km il dispositivo regolamentare,
installato sul veicolo, impedirà
l'avviamento. È stato raggiunto il livello 0
di liquido.
Il livello delle emissioni inquinanti
del veicolo non è più conforme alla
regolamentazione "Euro 6" ed il motore
non si avvia.
Per poter riavviare il veicolo, si deve
effettuare un rabbocco di AdBlue
® di
almeno 4

litri.
-

Aggiungere il contenuto nel
serbatoio (attraverso il bocchettone
con il tappo blu).
-


Inserire il contatto senza avviare il
motore.
-


Attendere 10


secondi prima di
avviare il motore.
Autonomia inferiore a 600

km
(350

miglia) e superiore a 0

km
Avviamento impossibile, panne
dovuta a mancanza di AdBlue
® nel
serbatoio
Evitare di raggiungere il livello
di autonomia di 0

km !
L'allarme verrà ripetuto durante la
guida, finché il livello dell'AdBlue
® non
sarà stato rabboccato a sufficienza.
Senza un rabbocco di liquido nel
serbatoio specifico, si rischia la panne
del veicolo.


Successivamente, effettuare
un rabbocco supplementare
del serbatoio la cui capacità è
di 17
litri.
Oppure rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato.

139
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®

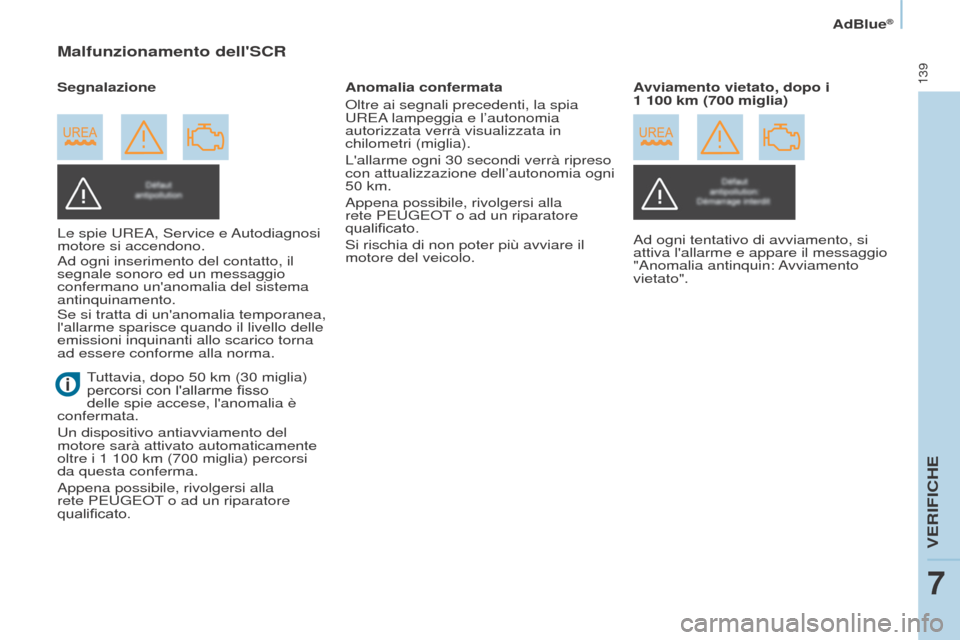

Malfunzionamento dell'SCR
Le spie UREA, Service e Autodiagnosi
motore si accendono.
Ad ogni inserimento del contatto, il
segnale sonoro ed un messaggio
confermano un'anomalia del sistema
antinquinamento.
Se si tratta di un'anomalia temporanea,
l'allarme sparisce quando il livello delle
emissioni inquinanti allo scarico torna
ad essere conforme alla norma.Anomalia confermata
Oltre ai segnali precedenti, la spia
UREA lampeggia e l’autonomia
autorizzata verrà visualizzata in
chilometri (miglia).
L'allarme ogni 30
secondi verrà ripreso
con attualizzazione dell’autonomia ogni
50 km.
Appena possibile, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Si rischia di non poter più avviare il
motore del veicolo. Avviamento vietato, dopo i
1
100 km (700 miglia)
Segnalazione
Ad ogni tentativo di avviamento, si
attiva l'allarme e appare il messaggio
"Anomalia antinquin: Avviamento
vietato".
Tuttavia, dopo 50
km (30 miglia)
percorsi con l'allarme fisso
delle spie accese, l'anomalia è
confermata.
Un dispositivo antiavviamento del
motore sarà attivato automaticamente
oltre i 1
100 km (700 miglia) percorsi
da questa conferma.
Appena possibile, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
VERIFICHE
7

140
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®

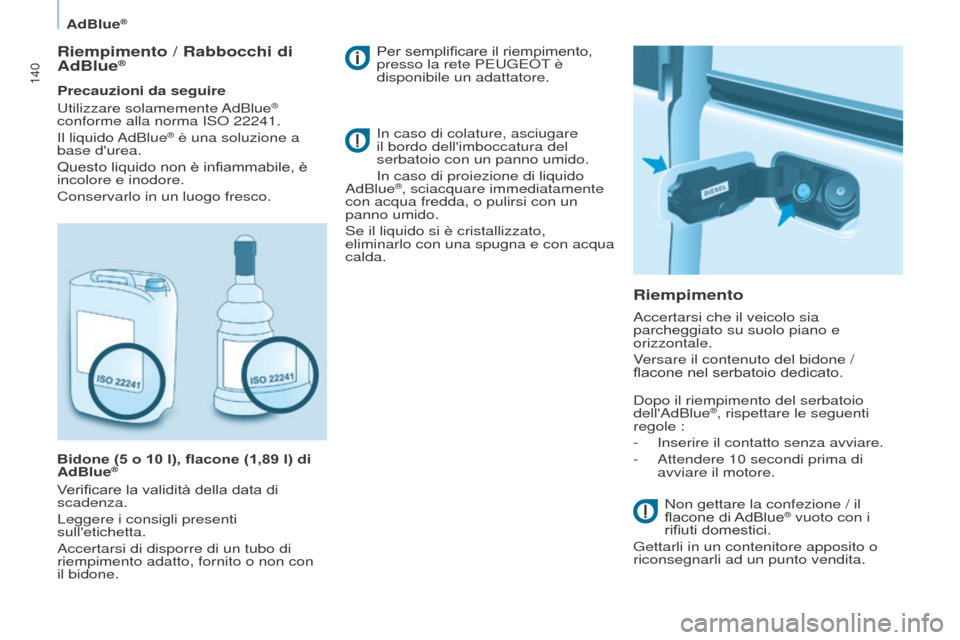

Riempimento / Rabbocchi di
AdBlue®
Precauzioni da seguire
Utilizzare solamemente AdBlue®
conforme alla norma ISO 22241.
Il liquido AdBlue
® è una soluzione a
base d'urea.
Questo liquido non è infiammabile, è
incolore e inodore.
Conservarlo in un luogo fresco.
Bidone (5

o 10

l), flacone (1,89 l) di
AdBlue
®
Verificare la validità della data di
scadenza.
Leggere i consigli presenti
sull'etichetta.
Accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.
Riempimento
In caso di colature, asciugare
il bordo dell'imboccatura del
serbatoio con un panno umido.
In caso di proiezione di liquido
AdBlue
®, sciacquare immediatamente
con acqua fredda, o pulirsi con un
panno umido.
Se il liquido si è cristallizzato,
eliminarlo con una spugna e con acqua
calda.
Accertarsi che il veicolo sia
parcheggiato su suolo piano e
orizzontale.
Versare il contenuto del bidone /
flacone nel serbatoio dedicato.
Dopo il riempimento del serbatoio
dell'AdBlue
®, rispettare le seguenti
regole :
-

Inserire il contatto senza avviare.
-


Attendere 10
secondi prima di
avviare il motore.
Non gettare la confezione / il
flacone di AdBlue
® vuoto con i
rifiuti domestici.
Gettarli in un contenitore apposito o
riconsegnarli ad un punto vendita.
Per semplificare il riempimento,
presso la rete PEUGEOT è
disponibile un adattatore.

141
Partner-2-VU_it_Chap07_Verification_ed02-2016
AdBlue®

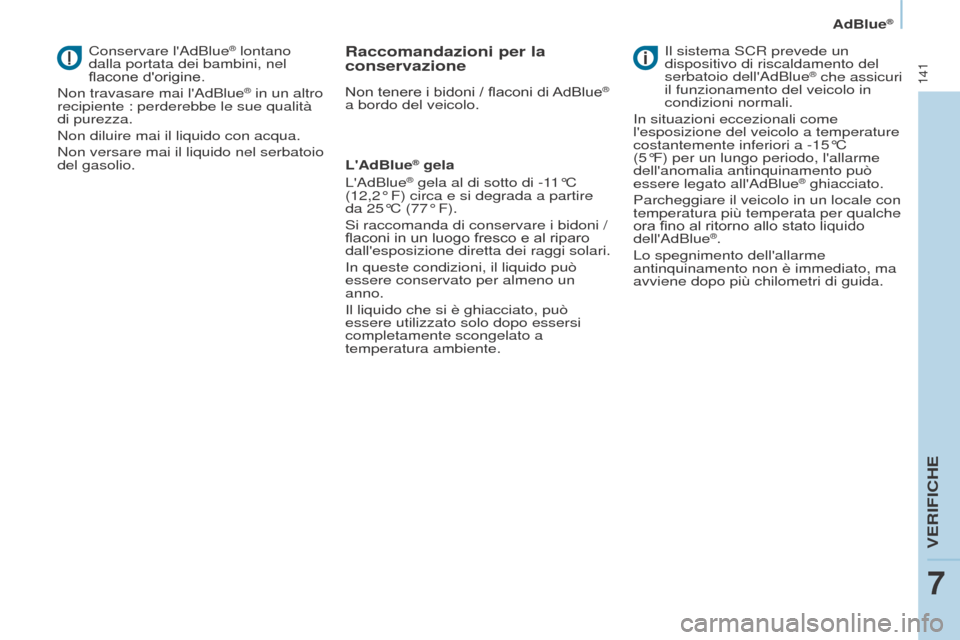

Conservare l'AdBlue® lontano
dalla portata dei bambini, nel
flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente : perderebbe le sue qualità
di purezza.
Non diluire mai il liquido con acqua.
Non versare mai il liquido nel serbatoio
del gasolio.
Raccomandazioni per la
conservazione
Non tenere i bidoni / flaconi di AdBlue®
a bordo del veicolo.
L'AdBlue
® gela
L'AdBlue® gela al di sotto di -11°C
(12,2° F) circa e si degrada a partire
da 25°C (77° F).
Si raccomanda di conservare i bidoni /
flaconi in un luogo fresco e al riparo
dall'esposizione diretta dei raggi solari.
In queste condizioni, il liquido può
essere conservato per almeno un
anno.
Il liquido che si è ghiacciato, può
essere utilizzato solo dopo essersi
completamente scongelato a
temperatura ambiente. Il sistema SCR prevede un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che assicuri
il funzionamento del veicolo in
condizioni normali.
In situazioni eccezionali come
l'esposizione del veicolo a temperature
costantemente inferiori a -15°C
(5°F) per un lungo periodo, l'allarme
dell'anomalia antinquinamento può
essere legato all'AdBlue
® ghiacciato.
Parcheggiare il veicolo in un locale con
temperatura più temperata per qualche
ora fino al ritorno allo stato liquido
dell'AdBlue
®.
Lo spegnimento dell'allarme
antinquinamento non è immediato, ma
avviene dopo più chilometri di guida.
VERIFICHE
7

142
Partner-2-VU_it_Chap08_Aide-rapide_ed02-2016
BATTERIA
Prima di scollegare la batteria,
attendere 2 minuti dopo l'interruzione
del contatto.
Non scollegare i terminali quando il
motore è acceso.
Non ricaricare le batterie senza aver
scollegato i terminali.
Dopo ogni ricollegamento della
batteria, inserire il contatto e attendere
1
minuto prima di avviare il motore,
per permettere l'inizializzazione
dei sistemi elettronici. Se dopo
questa manipolazione persistono
leggere anomalie, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Dopo aver sostituito una lampadina,
attendere 3
minuti circa prima di
ricollegare la batteria.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria.
Per caricare la batteria con un
caricabatteria
- Scollegare la batteria.
-
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricatore.
-


Ricollegare la batteria iniziando dal
morsetto (-).
-


V
erificare la pulizia dei morsetti
e dei terminali. Se sono ossidati
(ricoperti di un deposito biancastro
o verdastro), smontarli e pulirli.
Per avviare la vettura
utilizzando un'altra batteria
- Collegare il cavo rosso con i
morsetti (+) delle due batterie.
-

Collegare un'estremità del cavo
verde o nero con il morsetto (-)
della batteria aggiuntiva.
-


Collegare l'altra estremità del
cavo verde o nero con un punto di
massa del veicolo la cui la batteria
è scarica, il più lontano possibile
dalla batteria.
-


Azionare il motorino d'avviamento,
lasciare girare il motore.
-


Attendere il ritorno al regime
minimo e scollegare i cavi.
La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12


V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8

ore).
La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
Batteria
