167

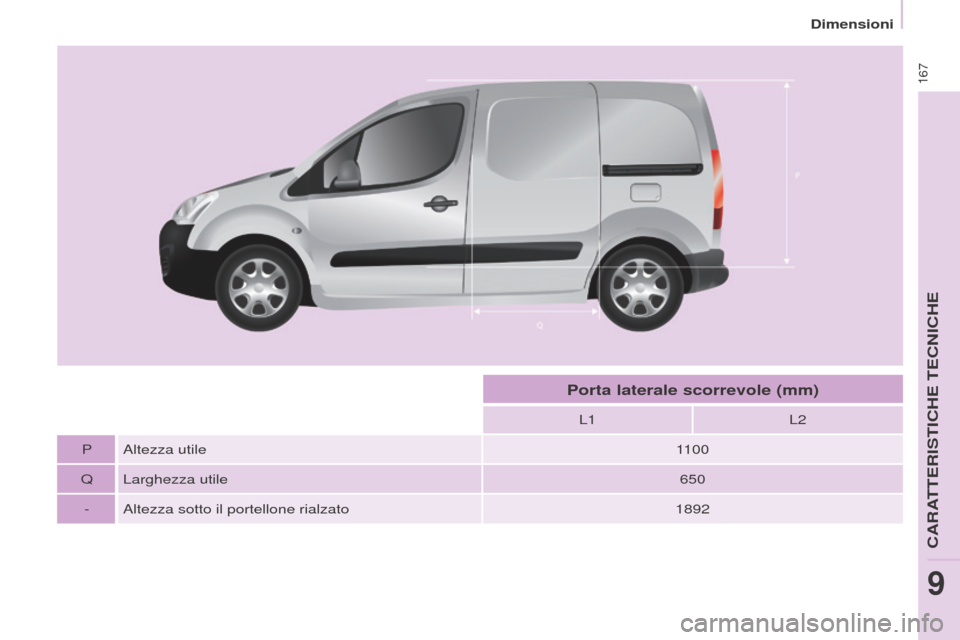

Dimensioni
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016
L1L2
P Altezza utile 1100
Q Larghezza utile 650
- Altezza sotto il portellone rialzato 1892
Porta laterale scorrevole (mm)
CARATTERISTICHE TECNICHE
9

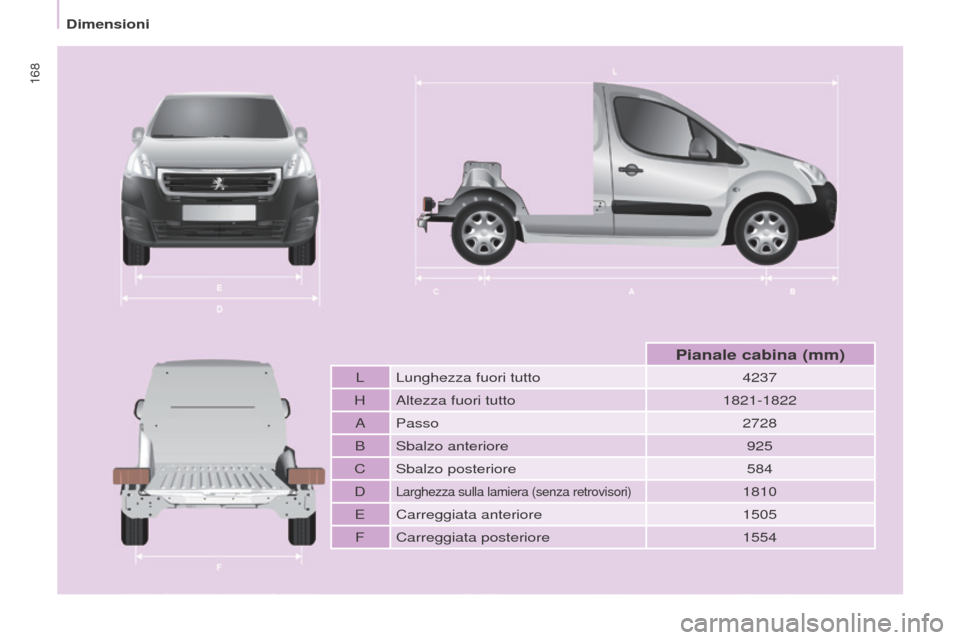

168
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016
L Lunghezza fuori tutto4237
H Altezza fuori tutto 1821-1822
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori)1810
E Carreggiata anteriore 1505
F Carreggiata posteriore 1554
Pianale cabina (mm)
Dimensioni

169
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016

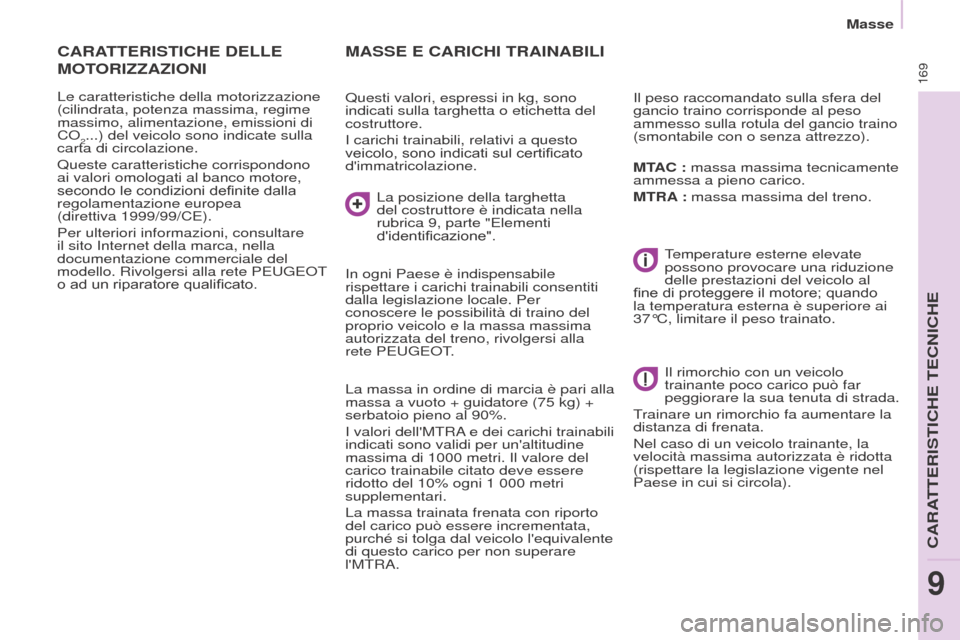

Masse
MASSE E CARICHI TRAINABILI
Questi valori, espressi in kg, sono
indicati sulla targhetta o etichetta del
costruttore.
I carichi trainabili, relativi a questo
veicolo, sono indicati sul certificato
d'immatricolazione.Il peso raccomandato sulla sfera del
gancio traino corrisponde al peso
ammesso sulla rotula del gancio traino
(smontabile con o senza attrezzo).
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per
conoscere le possibilità di traino del
proprio veicolo e la massa massima
autorizzata del treno, rivolgersi alla
rete PEUGEOT.
La massa in ordine di marcia è pari alla
massa a vuoto + guidatore (75
kg) +
serbatoio pieno al 90%.
I valori dell'MTRA e dei carichi trainabili
indicati sono validi per un'altitudine
massima di 1000
metri. Il valore del
carico trainabile citato deve essere
ridotto del 10% ogni 1
000 metri
supplementari.
La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l'equivalente
di questo carico per non superare
l'MTRA. Temperature esterne elevate
possono provocare una riduzione
delle prestazioni del veicolo al
fine di proteggere il motore; quando
la temperatura esterna è superiore ai
37°C, limitare il peso trainato.
La posizione della targhetta
del costruttore è indicata nella
rubrica 9, parte "Elementi
d'identificazione".
CARATTERISTICHE DELLE
MOT

ORIZZAZIONI
Le caratteristiche della motorizzazione
(cilindrata, potenza massima, regime
massimo, alimentazione, emissioni di
CO
2...) del veicolo sono indicate sulla
carta di circolazione.
Queste caratteristiche corrispondono
ai valori omologati al banco motore,
secondo le condizioni definite dalla
regolamentazione europea
(direttiva 1999/99/CE).
Per ulteriori informazioni, consultare
il sito Internet della marca, nella
documentazione commerciale del
modello. Rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato. MTAC : massa massima tecnicamente
ammessa a pieno carico.
MTRA : massa massima del treno.
Il rimorchio con un veicolo
trainante poco carico può far
peggiorare la sua tenuta di strada.
Trainare un rimorchio fa aumentare la
distanza di frenata.
Nel caso di un veicolo trainante, la
velocità massima autorizzata è ridotta
(rispettare la legislazione vigente nel
Paese in cui si circola).
CARATTERISTICHE TECNICHE
9

170
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016

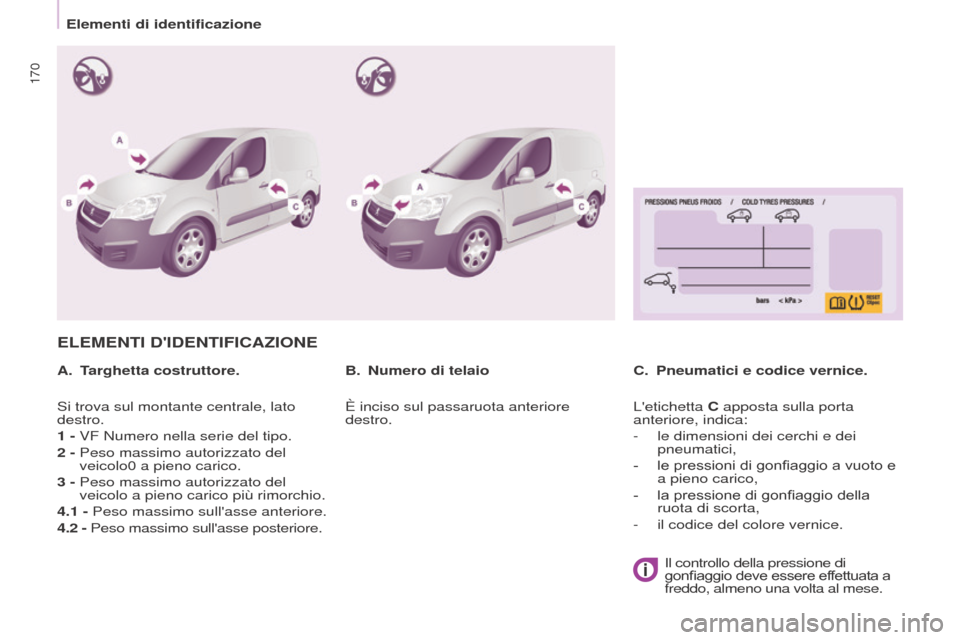

ELEMENTI D'IDENTIFICAZIONE
A. Targhetta costruttore.C. Pneumatici e codice vernice.
B. Numero di telaio
Si trova sul montante centrale, lato
destro.
1
- VF Numero nella serie del tipo.
2
-
Peso massimo autorizzato del
veicolo0

a pieno carico.
3
-
Peso massimo autorizzato del
veicolo a pieno carico più rimorchio.
4.1

- Peso massimo sull'asse anteriore.
4.2
-
Peso massimo sull'asse posteriore. È inciso sul passaruota anteriore
destro.
L'etichetta

C apposta sulla porta
anteriore, indica:
-

le dimensioni dei cerchi e dei
pneumatici,
-


le pressioni di gonfiaggio a vuoto e
a pieno carico,
-


la pressione di gonfiaggio della
ruota di scorta,
-


il codice del colore vernice.Il controllo della pressione di


gonfiaggio deve essere effettuata a
freddo, almeno una volta al mese.
Elementi di identificazione

Audio e Telematica
171
Partner-2-VU_it_Chap10a_SMEGplus_ed02-2016
Display touch screen 7 pollici
Navigazione GPS - Autoradio multimedia - Telefono Bluetooth®
Sommario
In breve
1 72
Comandi sotto al volante

1
74
M e n u


175
Navigazione


176
Navigazione - Guida

1
84
Tr a f fi c o
1

8 8
Radio Media

1
90
Radio


19 6
Radio DAB (Digital Audio Broadcasting)

1
98
Media


200
Regolazioni


202
Servizi Internet disponibili
2

10
MirrorLink
TM 210
C
arPlay® 2 14
Telefono

216
Domande frequenti
2

24
Il sistema è protetto in modo da funzionare solo su questo
veicolo. Per ragioni di sicurezza, il guidatore deve tassativamente
effettuare le operazioni che richiedono particolare attenzione a
veicolo fermo.
La visualizzazione del messaggio d'entrata nella modalità
economia d'energia segnala la messa in stand-by degli
equipaggiamenti elettrici in funzione.
Attenersi alla rubrica Modalità economia d’energia.
TECNOLOGIA A BORDO
10

Audio e Telematica
172
Partner-2-VU_it_Chap10a_SMEGplus_ed02-2016
In breve
Utilizzare i tasti disposti al di sopra del
display touch screen per accedere ai menu
a scorrimento, poi premere i pulsanti che
appaiono sul display touch screen.
Ogni menu appare su una o su due schermate
(prima schermata e seconda schermata).Seconda schermata
Prima schermata In caso di calore elevato, il sistema
può mettersi in attesa (spegnimento
completo del display e del suono) per
una durata minima di 5
minuti.

Audio e Telematica
173
Partner-2-VU_it_Chap10a_SMEGplus_ed02-2016
Regolazione del volume (ogni modalità è
indipendente, compresi gli annunci sul traffico
(TA) ed i consigli di navigazione).
Interrompere il suono premendo
contemporaneamente i tasti per alzare e per
abbassare il volume.
Ristabilire il suono premendo una volta uno dei
due tasti del volume.Premere Menu
per visualizzare i
menu a scorrimento.
Alzare il volume.
Abbassare il volume.
Selezione della modalità sonora (secondo la
versione) :
-

R

Adio FM / DAB* / AM*.
-
Ch

iavetta USB.
-
S

martphone via MirrorLink
TM o CarPlay®.
-
T
elefono collegato in Bluetooth* e
in diffusione multimedia Bluetooth*
(streaming).
-

L

ettore multimediale collegato mediante la
presa ausiliaria ( jack, cavo non fornito).
* Secondo l'equipaggiamento.
Comandi rapidi : con i tasti touch situati nella
fascia superiore del display touch screen, è
possibile accedere direttamente alla scelta
della modalità sonora, alla lista delle stazioni
(o dei titoli secondo la modalità).
Lo schermo è di tipo "resistivo", ed è
necessaria una pressione marcata,
particolarmente per le azioni di
"trascinamento" (scorrimento della
lista, spostamento della mappa...).
Un semplice sfioramento non sarà
sufficiente. Una pressione con più dita
non sarà presa in conto.
Lo schermo è utilizzabile con i guanti.
Questa tecnologia permette un utilizzo
con tutte le temperature. In caso di calore elevato, il volume
sonoro può essere limitato al fine di
preservare il sistema. Il ritorno alla
situazione iniziale avviene quando la
temperatura dell’abitacolo è bassa.
Per la pulizia dello schermo, si
consiglia di utilizzare un panno morbido
e non abrasivo (ad es. panno per
occhiali) senza prodotti di pulizia.
Non utilizzare oggetti appuntiti sul
display.
Non toccare il display con le dita
bagnate.
TECNOLOGIA A BORDO
10

Audio e Telematica
174
Partner-2-VU_it_Chap10a_SMEGplus_ed02-2016

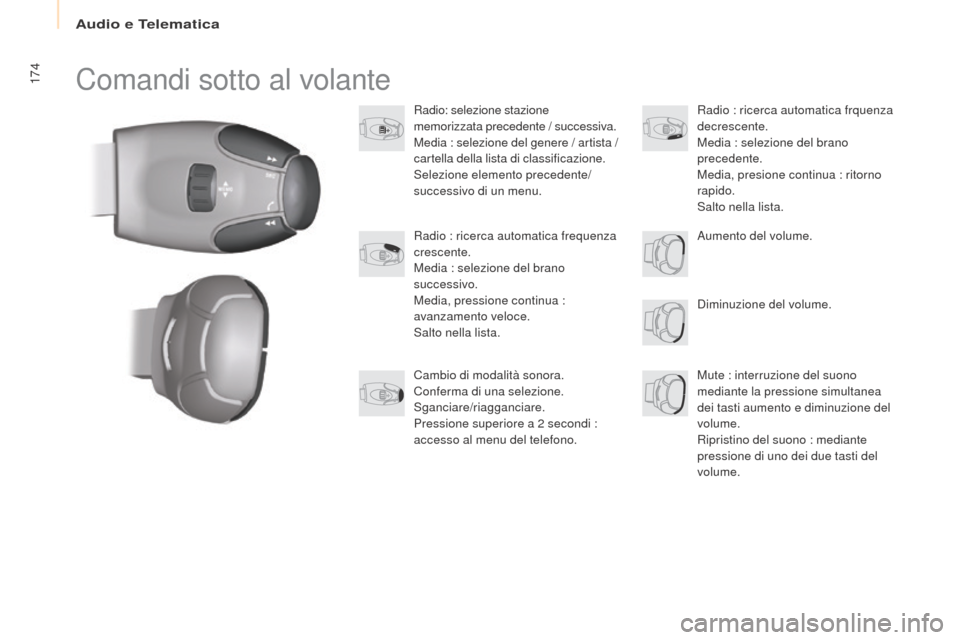

Comandi sotto al volante
Radio: selezione stazione
memorizzata precedente / successiva.
Media : selezione del genere / artista /
cartella della lista di classificazione.
Selezione elemento precedente/
successivo di un menu.Diminuzione del volume.
Radio : ricerca automatica frequenza
crescente.
Media : selezione del brano
successivo.
Media, pressione continua :
avanzamento veloce.
Salto nella lista.
Mute : interruzione del suono
mediante la pressione simultanea
dei tasti aumento e diminuzione del
volume.
Ripristino del suono : mediante
pressione di uno dei due tasti del
volume. Radio : ricerca automatica frquenza
decrescente.
Media : selezione del brano
precedente.
Media, presione continua : ritorno
rapido.
Salto nella lista.
Cambio di modalità sonora.
Conferma di una selezione.
Sganciare/riagganciare.
Pressione superiore a 2
secondi :
accesso al menu del telefono. Aumento del volume.
