Sostituzione di un fusibile
Fusibili nel vano motore
Dopo aver aperto il cofano, sganciare
e aprire la scatola per accedere ai
fusibili.Fusibili
F Amperaggio
A Descrizione
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristalli anteriore e posteriore
4 20 LED
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, calcolatore gestione
parco
10 30 Organi motore 11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
GUIDA RAPIDA
8

160
Partner-2-VU_it_Chap08_Aide-rapide_ed02-2016
Posizionamento particolare
delle spazzole anterioriSostituzione di una spazzola anterioreSostituzione della spazzola posteriore

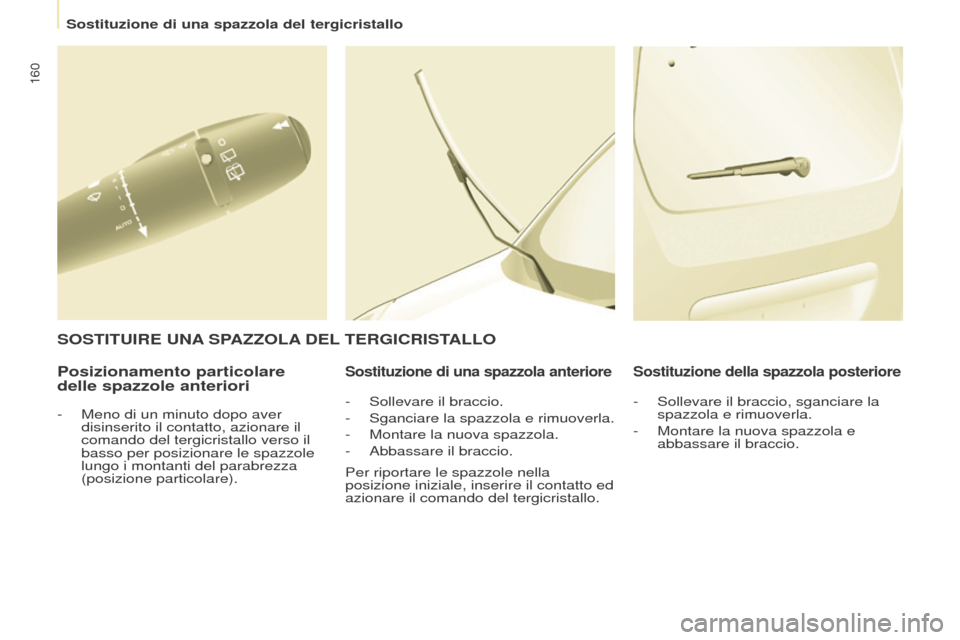

SOSTITUIRE UNA SPAZZOLA DEL TERGICRISTALLO
- Meno di un minuto dopo aver
disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare). -
Sollevare il braccio.
- Sganciare la spazzola e rimuoverla.
-

Montare la nuova spazzola.
-


Abbassare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo. -

Sollevare il braccio, sganciare la
spazzola e rimuoverla.
-

Montare la nuova spazzola e
abbassare il braccio.
Sostituzione di una spazzola del tergicristallo

161
Partner-2-VU_it_Chap08_Aide-rapide_ed02-2016
Farsi trainare
Senza sollevamento (4 ruote al
suolo)
Utilizzare sempre una barra di traino.

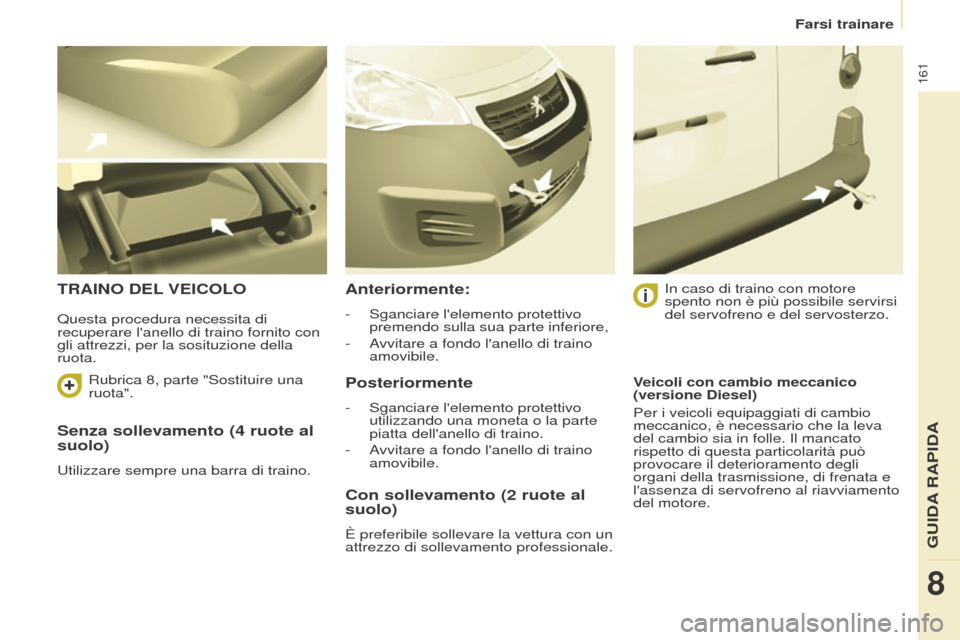

TRAINO DEL VEICOLOAnteriormente:
- Sganciare l'elemento protettivo
premendo sulla sua parte inferiore,
-

A
vvitare a fondo l'anello di traino
amovibile.
Posteriormente
- Sganciare l'elemento protettivo
utilizzando una moneta o la parte
piatta dell'anello di traino.
-

A
vvitare a fondo l'anello di traino
amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento (2 ruote al
suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
Questa procedura necessita di
recuperare l'anello di traino fornito con
gli attrezzi, per la sosituzione della
ruota.
Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli equipaggiati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento degli
organi della trasmissione, di frenata e
l'assenza di servofreno al riavviamento
del motore.
Rubrica 8, parte "Sostituire una
ruota".
GUIDA RAPIDA
8

162
Partner-2-VU_it_Chap08_Aide-rapide_ed02-2016

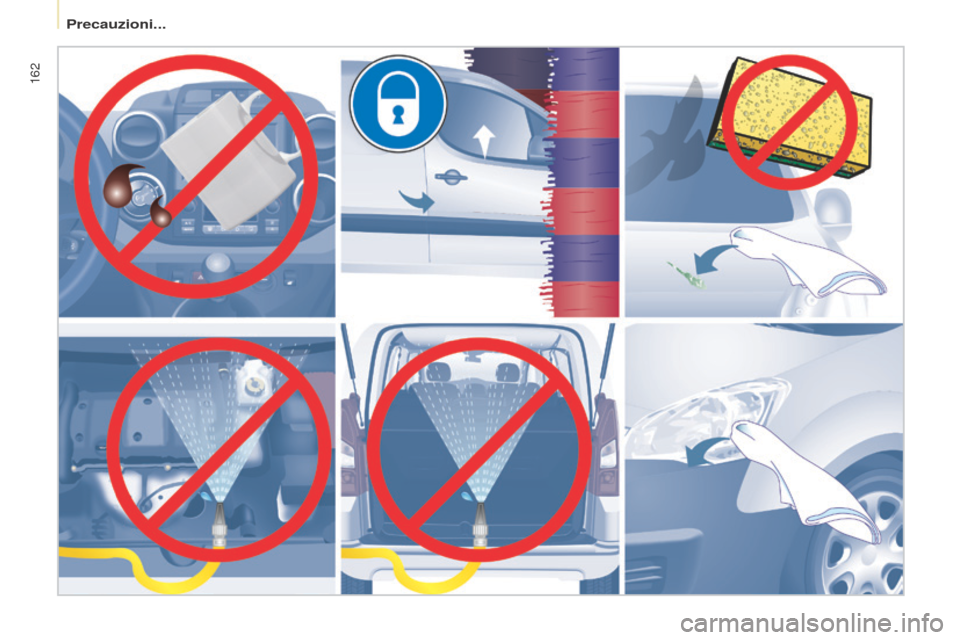

Precauzioni...

163
Partner-2-VU_it_Chap08_Aide-rapide_ed02-2016
GUIDA RAPIDA
8

164
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016

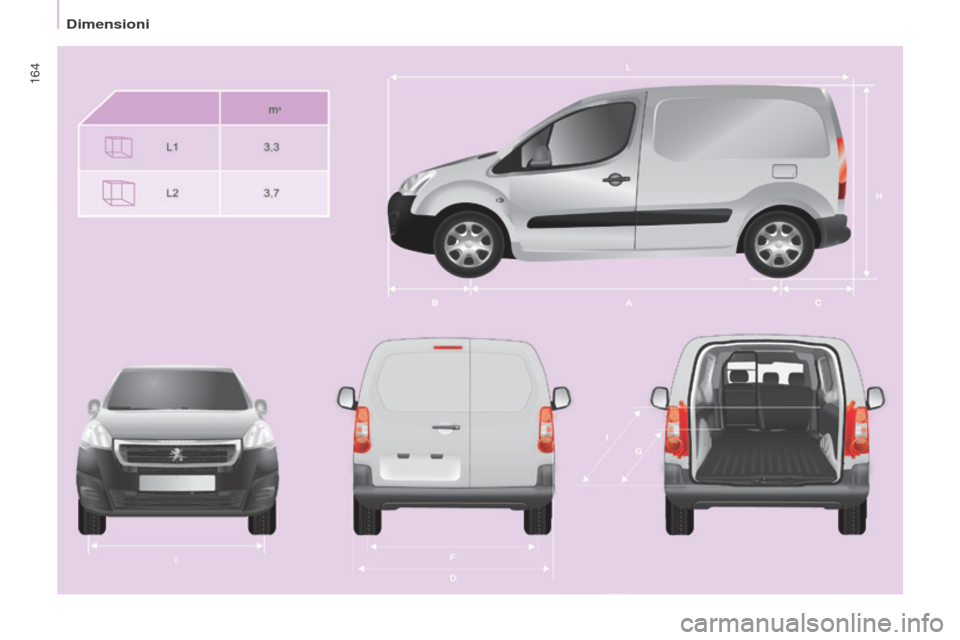

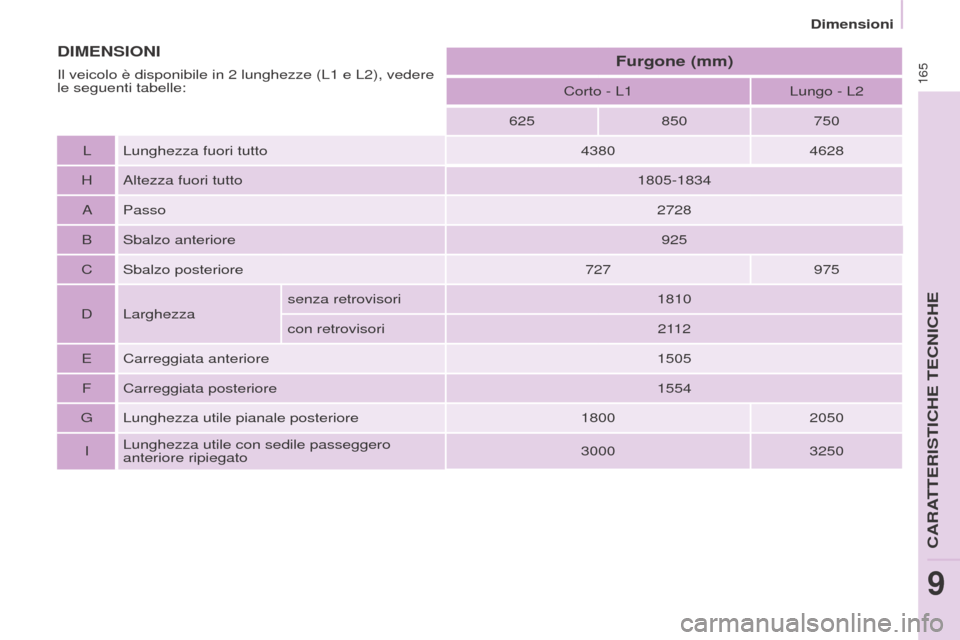

Dimensioni

165
Dimensioni
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016
Corto - L1Lungo - L2
625 850750
L Lunghezza fuori tutto 43804628
H Altezza fuori tutto 1805-1834
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 727975
D Larghezza senza retrovisori
1810
con retrovisori 2112
E Carreggiata anteriore 1505
F Carreggiata posteriore 1554
G Lunghezza utile pianale posteriore 18002050
I Lunghezza utile con sedile passeggero
anteriore ripiegato 3000
3250
DIMENSIONIFurgone (mm)Il veicolo è disponibile in 2 lunghezze (L1 e L2), vedere
le seguenti tabelle:
CARATTERISTICHE TECNICHE
9

166
Partner-2-VU_it_Chap09_Caract-technique_ed02-2016
L1 - 625L1 - 850L2
M Soglia max con pneumatico 195/65

R15 584609612
Porte battenti Portellone
Piccola Grande

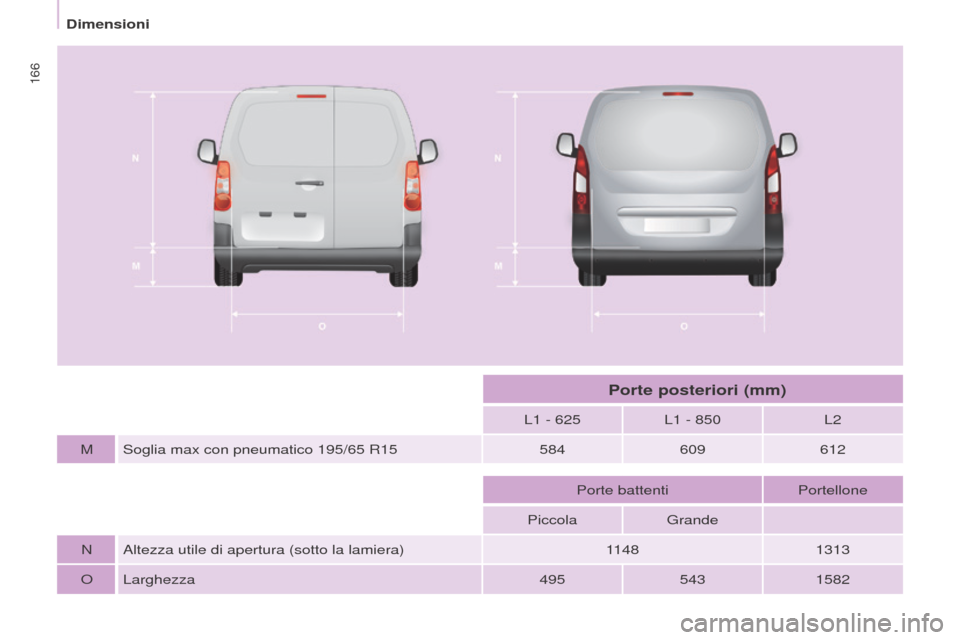

N Altezza utile di apertura (sotto la lamiera) 11481313
O Larghezza 4955431582
Porte posteriori (mm)
Dimensioni
