2017 Peugeot 308 Užívateľská príručka (in Slovak)

255
308_sk_Chap08_En-cas-de-panne_ed01-2016
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí.

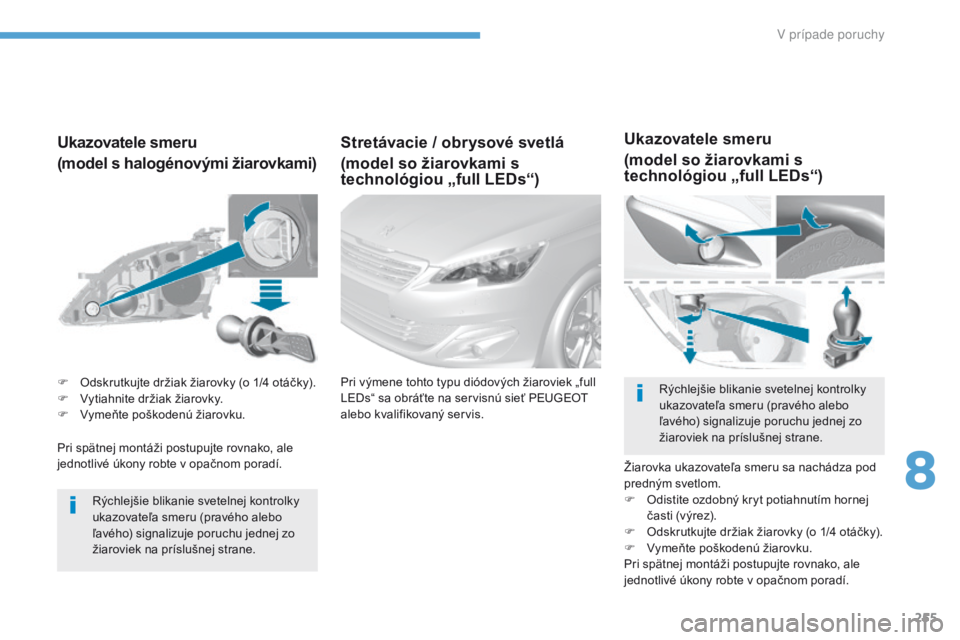

Ukazovatele smeru
(model s halogénovými žiarovkami)
Rýchlejšie blikanie svetelnej kontrolky
ukazovateľa smeru (pravého alebo
ľavého) signalizuje poruchu jednej zo
žiaroviek na príslušnej strane.
Stretávacie / obrysové svetlá
(model so žiarovkami s
technológiou „full LEDs“)
Pri výmene tohto typu diódových žiaroviek „full
LEDs“ sa obráťte na servisnú sieť PEUGEOT
alebo kvalifikovaný servis.
Ukazovatele smeru
(model so žiarovkami s
technológiou „full LEDs“)
Žiarovka ukazovateľa smeru sa nachádza pod
predným svetlom.
F
O
distite ozdobný kryt potiahnutím hornej
časti (výrez).
F

O
dskrutkujte držiak žiarovky (o 1/4 otáčky).
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí. Rýchlejšie blikanie svetelnej kontrolky
ukazovateľa smeru (pravého alebo
ľavého) signalizuje poruchu jednej zo
žiaroviek na príslušnej strane.
F

O

dskrutkujte držiak žiarovky (o 1/4

otáčky).
F

V

ytiahnite držiak žiarovky.
F

V

ymeňte poškodenú žiarovku.
8
V p

256
308_sk_Chap08_En-cas-de-panne_ed01-2016
Smerové svetlá na boku
karosérie
Pri výmene týchto žiaroviek je potrebné sa
obrátiť na sieť PEUGEOT alebo kvalifikovaný
servis. Pri výmene elektroluminiscenčnej diódy-LED
je potrebné sa obrátiť na sieť PEUGEOT alebo
kvalifikovaný servis.

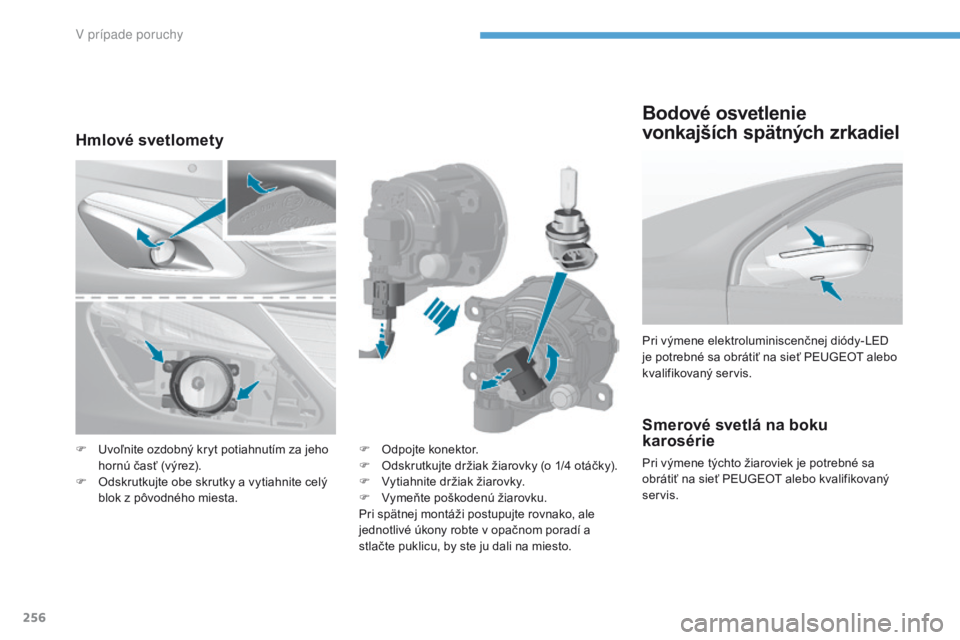

Hmlové svetlomety
F Uvoľnite ozdobný kryt potiahnutím za jeho hornú časť (výrez).
F

O
dskrutkujte obe skrutky a vytiahnite celý
blok z pôvodného miesta. F
O dpojte konektor.
F O dskrutkujte držiak žiarovky (o 1/4 otáčky).
F

V
ytiahnite držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí a
stlačte puklicu, by ste ju dali na miesto.
Bodové osvetlenie
vonkajších spätných zrkadiel
V p

257
308_sk_Chap08_En-cas-de-panne_ed01-2016
1. Parkovacie svetlá (elektroluminiscenčné diódy LEDs).
2.
S

vetlá spätného chodu (W16W).
3.
U

kazovatele smeru (PY21W jantárovo-
ž lt á).
4.
B

rzdové svetlá (elektroluminiscenčné diódy
L ED s).
5.
H

mlové svetlá (P21W).

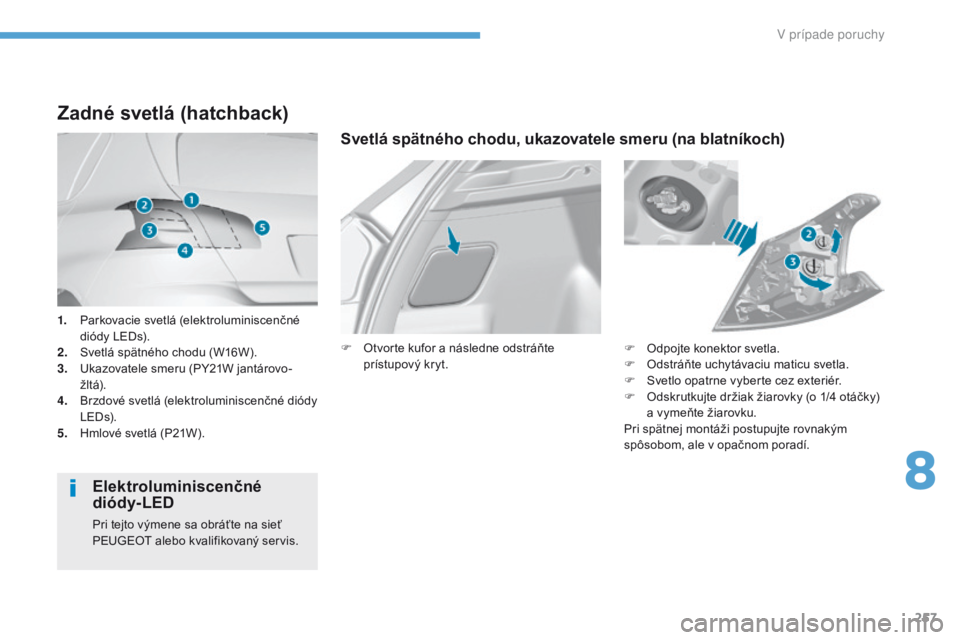

Zadné svetlá (hatchback)
Elektroluminiscenčné
diódy-LED
Pri tejto výmene sa obráťte na sieť
PEUGEOT alebo kvalifikovaný servis.
Svetlá spätného chodu, ukazovatele smeru (na blatníkoch)
F Odpojte konektor svetla.
F O dstráňte uchytávaciu maticu svetla.
F

S
vetlo opatrne vyberte cez exteriér.
F

O
dskrutkujte držiak žiarovky (o 1/4 otáčky)
a vymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
F
O
tvorte kufor a následne odstráňte
prístupový kryt.
8
V pr

258
308_sk_Chap08_En-cas-de-panne_ed01-2016
F Odistite obe prístupové krytky, vľavo aj vpravo.
F

O
dskrutkujte skrutky umiestnené v každom
otvore.
F

O
distite obloženie kufra, čím získate
prístup ku konektoru svetla.
F

O
dpojte konektor svetla.
F

O
dstráňte uchytávaciu maticu svetla.
F

S
vetlo opatrne vyberte cez exteriér.
F

O
dskrutkujte držiak žiarovky (o 1/4 otáčky)
a žiarovku vymeňte.
Pri spätnej montáži postupujte podľa vyššie
uvedených pokynov v opačnom poradí.

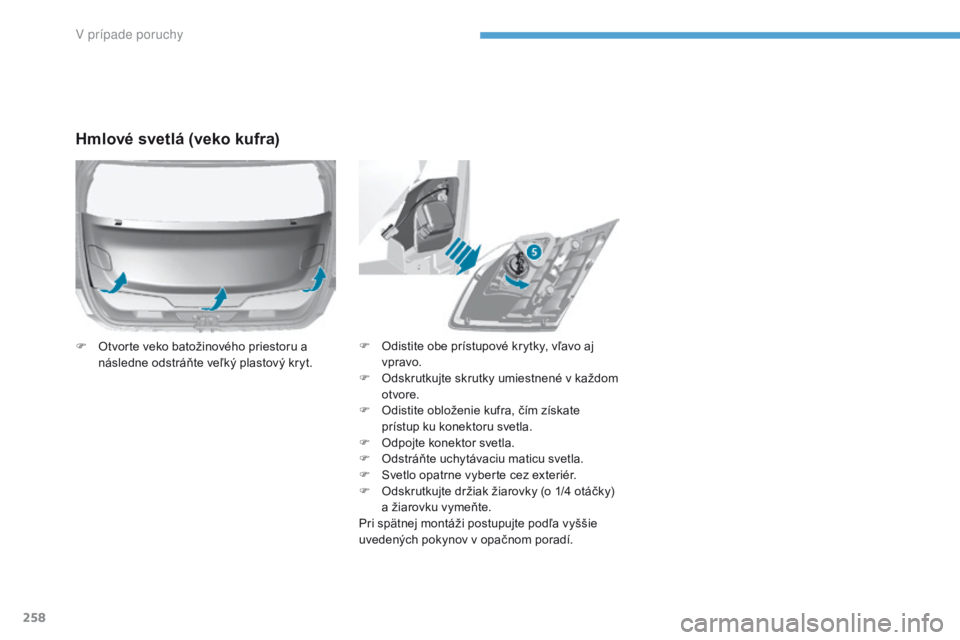

Hmlové svetlá (veko kufra)
F Otvorte veko batožinového priestoru a následne odstráňte veľký plastový kryt.
V p

259
308_sk_Chap08_En-cas-de-panne_ed01-2016

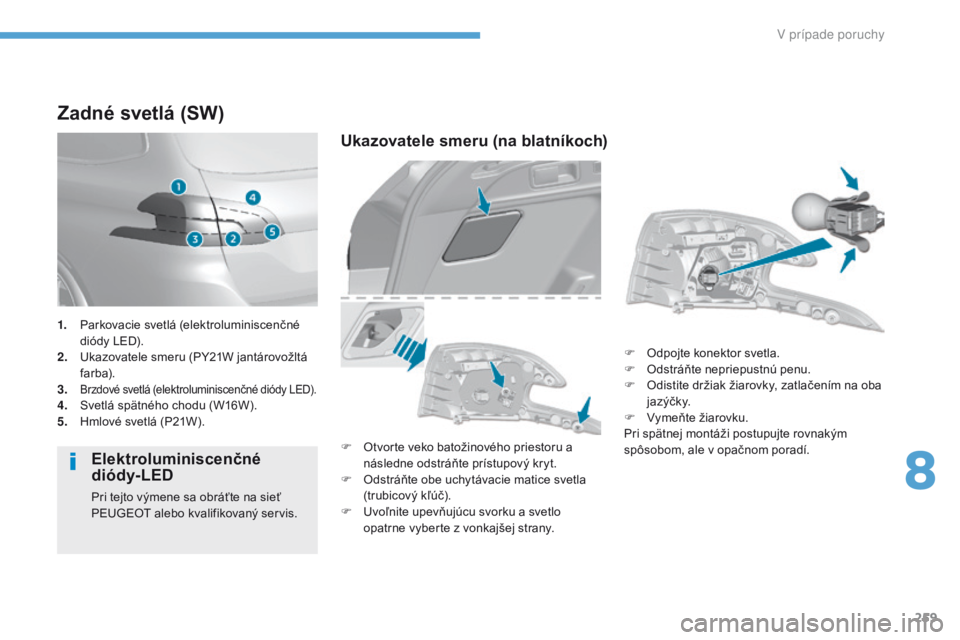

Zadné svetlá (SW)
Elektroluminiscenčné
diódy-LED
Pri tejto výmene sa obráťte na sieť
PEUGEOT alebo kvalifikovaný servis.
Ukazovatele smeru (na blatníkoch)
F Otvorte veko batožinového priestoru a následne odstráňte prístupový kryt.
F

O
dstráňte obe uchytávacie matice svetla
(trubicový kľúč).
F

U
voľnite upevňujúcu svorku a svetlo
opatrne vyberte z vonkajšej strany. F

O
dpojte konektor svetla.
F
O
dstráňte nepriepustnú penu.
F
O
distite držiak žiarovky, zatlačením na oba
j a z ýč k y.
F
V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
1.
P

arkovacie svetlá (elektroluminiscenčné
diódy LED).
2.
U

kazovatele smeru (PY21W jantárovožltá
far ba).
3.
Brzdové svetlá (elektroluminiscenčné diódy LED).4. Svetlá spätného chodu (W16W).
5. H mlové svetlá (P21W).
8
V pr

260
308_sk_Chap08_En-cas-de-panne_ed01-2016

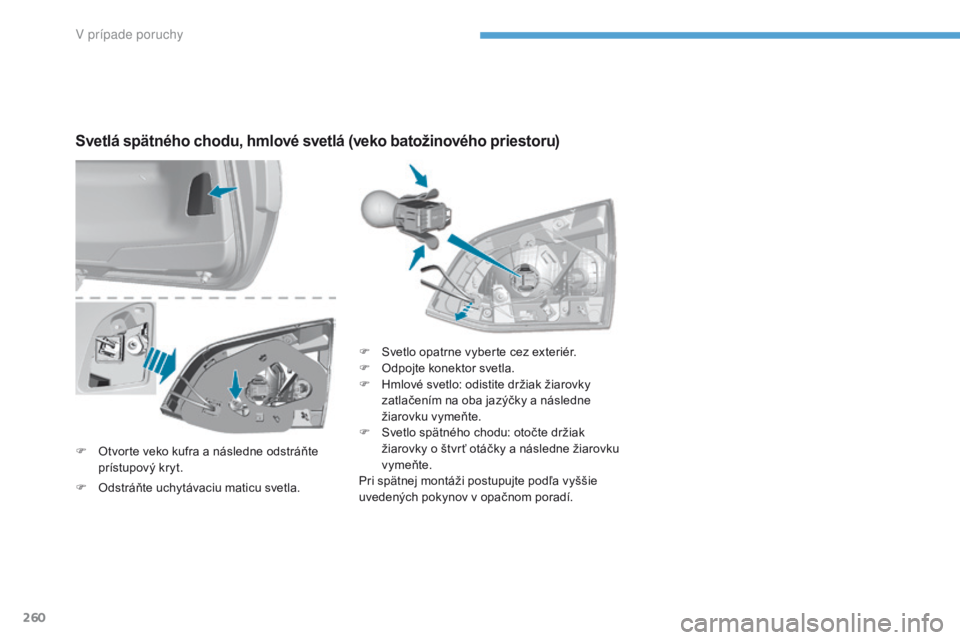

Svetlá spätného chodu, hmlové svetlá (veko batožinového priestoru)
F Otvorte veko kufra a následne odstráňte prístupový kryt. F

S
vetlo opatrne vyberte cez exteriér.
F
O
dpojte konektor svetla.
F
H
mlové svetlo: odistite držiak žiarovky
zatlačením na oba jazýčky a následne
žiarovku vymeňte.
F
S
vetlo spätného chodu: otočte držiak
žiarovky o štvr ť otáčky a následne žiarovku
vymeňte.
Pri spätnej montáži postupujte podľa vyššie
uvedených pokynov v opačnom poradí.
F

O
dstráňte uchytávaciu maticu svetla.
V p

261
308_sk_Chap08_En-cas-de-panne_ed01-2016
Ak chcete vymeniť tento druh svetla, poraďte
sa v sieti PEUGEOT alebo v kvalifikovanom
servise.

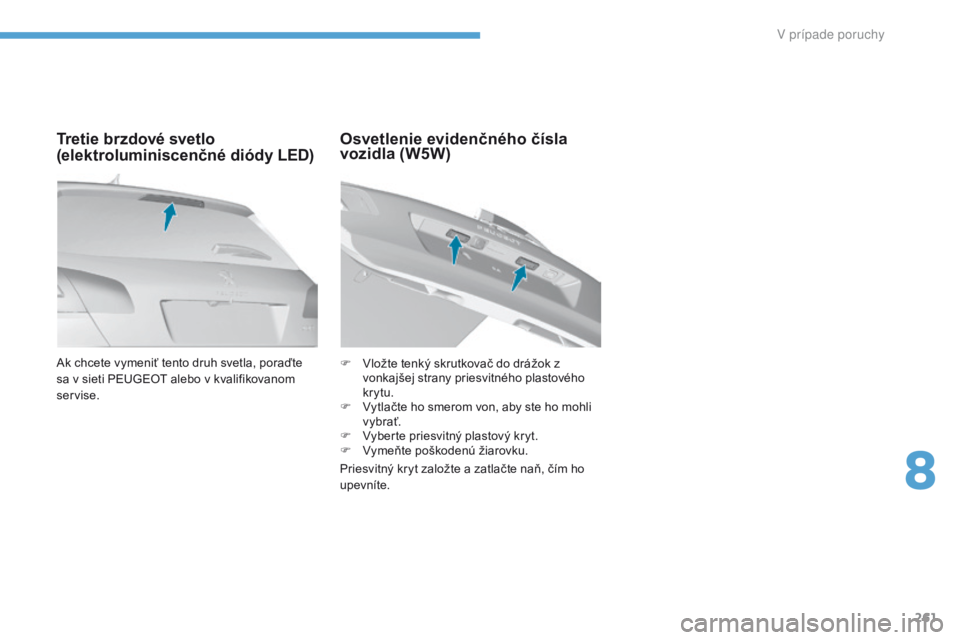

Tretie brzdové svetlo
(elektroluminiscenčné diódy LED)Osvetlenie evidenčného čísla
vozidla (W5W)
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. F
V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F
V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F
V
yberte priesvitný plastový kryt.
F
V
ymeňte poškodenú žiarovku.
8
V p

262
308_sk_Chap08_En-cas-de-panne_ed01-2016
F Odistite kryt zatiahnutím ľavej hornej časti a následne pravej hornej časti.
F

K
ryt úplne odstráňte a otočte ho.

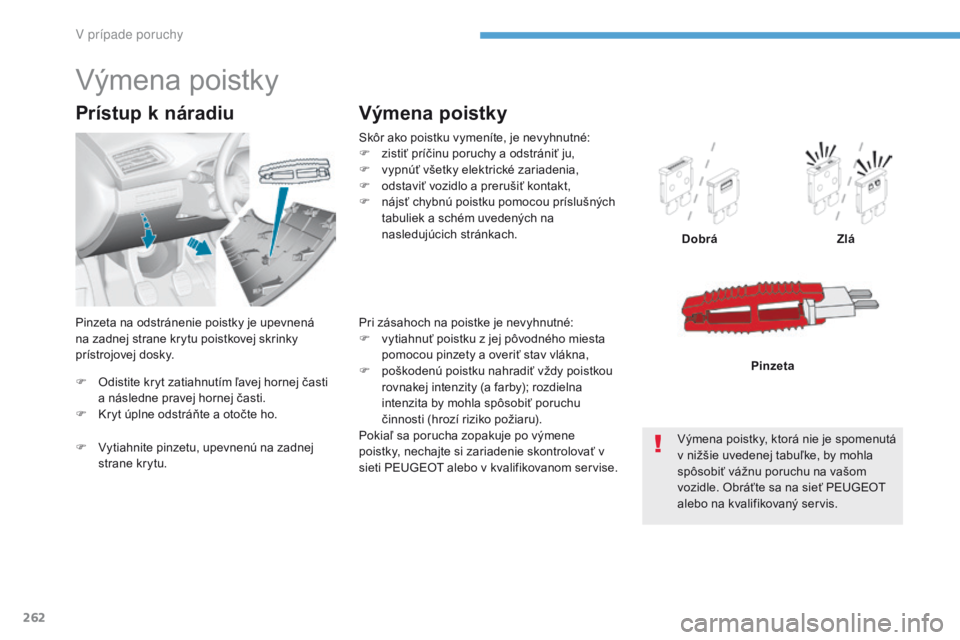

Prístup k náradiu
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

v
ypnúť všetky elektrické zariadenia,
F

o
dstaviť vozidlo a prerušiť kontakt,
F

n
ájsť chybnú poistku pomocou príslušných
tabuliek a schém uvedených na
nasledujúcich stránkach.
Výmena poistky
Dobrá Zlá
Výmena poistky, ktorá nie je spomenutá
v nižšie uvedenej tabuľke, by mohla
spôsobiť vážnu poruchu na vašom
vozidle. Obráťte sa na sieť PEUGEOT
alebo na kvalifikovaný servis. Pinzeta
Výmena poistky
Pri zásahoch na poistke je nevyhnutné:
F
v ytiahnuť poistku z jej pôvodného miesta
pomocou pinzety a overiť stav vlákna,
F

p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte si zariadenie skontrolovať v
sieti PEUGEOT alebo v kvalifikovanom servise.
F

V

ytiahnite pinzetu, upevnenú na zadnej
strane krytu.
Pinzeta na odstránenie poistky je upevnená
na zadnej strane krytu poistkovej skrinky
prístrojovej dosky.
