2017 Peugeot 308 Manualul de utilizare (in Romanian)

263
308_ro_Chap08_En-cas-de-panne_ed01-2016

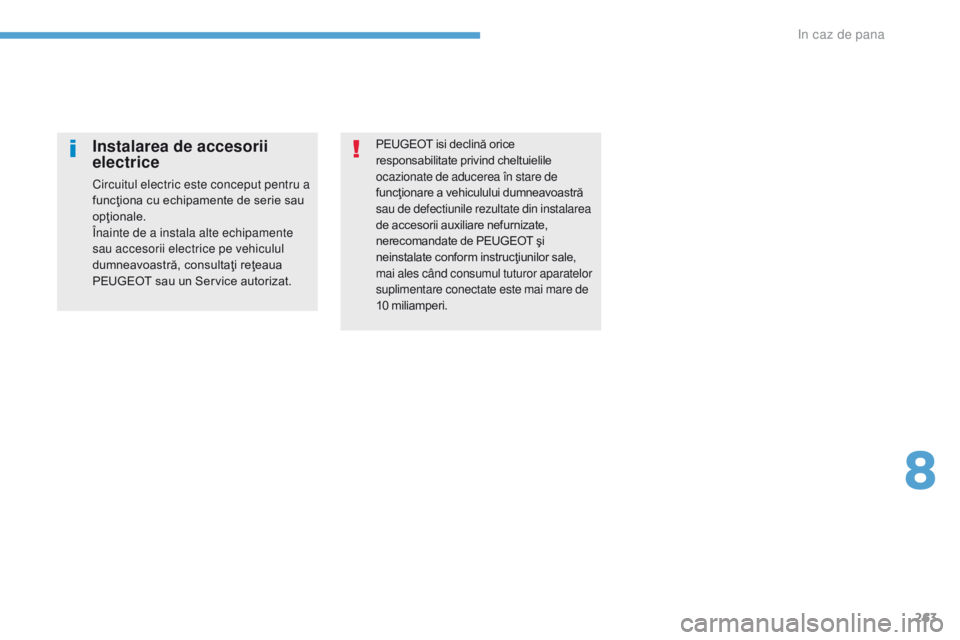

PEUGEOT isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10 miliamperi.Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
PEUGEOT sau un Service autorizat.
8
In caz de pana

264
308_ro_Chap08_En-cas-de-panne_ed01-2016
Sigurante in plansa de
bord
Caseta cu siguranţe este amplasata în partea
inferioară a planşei de bord (în partea stângă).Siguranta
N r. Intensitate
(A) Functii
F4 5Apeluri de urgenta si de asistenta.
F6 A sau B 15Sistem audio, ecran tactil, CD player, navigatie.
F11 5Sistem "Acces şi Pornire Mâini Libere".
F13 10Priza de accesorii 12 V fata.
F14 10Priza de accesorii 12 V portbagaj.
F16 3Iluminat torpedo, plafoniera spate.
F17 3Iluminat oglinda de parasolar, plafoniera fata.
F19 5Tablou de bord.
F21 10Ecran multifonctional, climatizare.
F22 5Camera video de mers inapoi, asistenta la parcare.
F24 3Senzor de ploaie si luminozitate.
F25 5Airbaguri.
F28 A sau B 15Sistem audio (+ baterie).
F30 20Stergator de luneta.
F31 30Incuietori.
F32 10Amplificator Hi-Fi.
F33 3Memorizare pozitii de conducere.
F34 5Directie asistata electric.
F35 3Afisaj de centuri necuplate.
F

D
esprindeti capacul, tragand de la partea
superioara din stanga, apoi din dreapta.
Versiune 1 (Full)
Acces la sigurante
In caz de pana

265
308_ro_Chap08_En-cas-de-panne_ed01-2016
Versiune 2 (Eco)
Siguranta
N r. Intensitate

(A) Functii
F9 5Alarma, apeluri de urgenta si de asistenta.
F13 5Camera video de mers inapoi si asistenta la parcare.
F15 15Priza de accesorii 12 V.
F16 15Bricheta.
F17 15Sistem audio.
F18 20Ecran tactil, CD player, sistem audio si de navigatie.
F19 5Senzor de ploaie si de luminozitate.
F20 5Airbaguri.
F21 5Tablou de bord.
F22/F24 30Incuietori interioare, exterioare, fata si spate.
F23 5Iluminat torpedo, oglinda de parasolar, plafoniere fata si spate.
F25/F27 15Pompa de spalare geam fata/spate.
F26 15Avertizor sonor.
F30 15Stergator de luneta.
8
In caz de pana

266
308_ro_Chap08_En-cas-de-panne_ed01-2016
Sigurante in
compartimentul motorului
F Desprindeţi capacul.
F Î nlocuiţi siguranţa.
F

D
upă intervenţie, închideţi cu atentie
capacul, pentru a asigura etanşeitatea
casetei cu siguranţe. Siguranta
N r. Intensitate
(A) Functii
F12 5Calculator Park Assist.
F14 25Pompa de spalare geam fata si spate.
F15 5Directie asistata.
F19 30Motor de stergatoare de parbriz.
F20 15Motoare de spalare geamuri fata si spate.
F21 20Spalare proiectoare.
F22 15Avertizor sonor.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
Caseta cu siguranţe este amplasata în
compartimentul motorului, in apropierea bateriei.
Versiune 1 (Full)
Caseta 1
Acces la sigurante
In caz de pana

267
308_ro_Chap08_En-cas-de-panne_ed01-2016
Caseta 2Siguranta N r. Intensitate
(A) Functii
F8 30Sistem de deploluare Diesel (AdBlue
®).
F10 5Cutie de viteze automata.
F12 15Cutie de viteze automata.
Versiune 2 (Eco)
Siguranta
N r. Intensitate
(A) Functii
F13 5BSI (boîtier de servitude intelligent).
F16 15Proiectoare anticeata fata.
F18 10Lumini de drum dreapta.
F19 10Lumini de drum stanga.
F25 40Releu de instalatie de spalare faruri (echipare ulterioara).
F27 25BSI (boîtier de servitude intelligent).
F28 30Sistem de deploluare Diesel (AdBlue
®).
F29 30Motor de stergatoare de parbriz.
F30 80Bujii de preincalzire (Diesel), incalzire suplimentara
programabila (post-echipare), pompa de spalare faruri.
8
In caz de pana

268
308_ro_Chap08_En-cas-de-panne_ed01-2016
Baterie 12 V
Bateria este amplasata in compartimentul motorului.Pentru acces la baterie:
F D eschideţi capota, actionand maneta din
interior, apoi pe cea din exterior.
F

F
ixaţi tija de susţinere a capotei.
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite. Daca vehiculul este echipat cu cutie de
viteze automata, nu incercati niciodata
sa porniti motorul prin impingerea
vehiculului.
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.
Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit de foc
deschis sau surse de scantei, pentru a
evita orice risc de explozie sau incendiu.
Spalati-va mainile la terminarea
operatiilor.
Versiunile echipate cu sistemul
Stop & Start dispun de o baterie cu
plumb de 12 V avand o tehnologie si
caracteristici specifice.
Inlocuirea ei trebuie efectuata exclusiv
in reteaua PEUGEOT sau la un service
autorizat.
Generalitati
Baterii de pornire cu plumb
F Indepărtaţi capacul de plastic pentru acces la borna (+).
Borna (-) a bateriei nu este accesibila. Un punct
de masa detasat este amplasat pe suportul
motorului.
In caz de pana

269
308_ro_Chap08_En-cas-de-panne_ed01-2016
Pornire cu ajutorul altei baterii
Nu porniţi niciodata motorul dacă
bateria este conectată la un redresor de
incarcare baterii.
Nu utilizati niciodata o statie de incarcare
baterii (booster) de 24 V sau mai mult.
Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Cele doua vehicule nu trebuie sa se
atinga.
Opriti toti consumatorii din cele doua
vehicule (sistem audio, stergatoare de
geam, lumini, ...).
Asigurati cablurilor electrice un traseu
care sa evite apropierea de partile mobile
ale motorului (ventilator, curele, ...).
Nu debranşaţi borna (+) cu motorul pornit.F

R
idicati protecţia de plastic a bonei (+),
dacă vehiculul este echipat.
F

C
onectaţi cablul roşu la borna (+) a bateriei
în pana A (la nivelul partii metalice cu cot),
apoi la borna (+) a bateriei de rezerva B
sau a boosterului.
F

C
onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva B sau a boosterului (sau la masa
vehiculului de depanare).
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul)
şi a unor cabluri de ajutor, sau de la o statie de
incarcare baterii (booster).
Unele functii, printre care si Stop & Start,
nu sunt disponibile cat timp bateria nu a
atins un nivel de incarcare suficient.
F

C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C al
vehiculului în pana.
F
P
orniţi motorul vehiculului de depanare,
apoi lăsaţi-l să meargă câteva minute.
F
A
cţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze. D aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F

A
şteptaţi revenirea turaţiei la ralanti, apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul este echipat.
F

L
asati motorul in functiune, cu vehiculul
pornit sau oprit, minim 30 de minute,
pentru a permite bateriei sa atinga un nivel
de incarcare suficient.
8
In caz de pana

270
308_ro_Chap08_En-cas-de-panne_ed01-2016
Pentru a asigura o longevitate maxima bateriei,
este indispensabila mentinerea unui nivel de
incarcare suficient.
In unele cazuri, poate fi necesara incarcarea
bateriei:
-
d
aca parcurgeti in mod repetat trasee
scurte,
-

i
n vederea unei stationari prelungite de mai
multe saptamani.
Consultati reteaua PEUGEOT sau un Service
autorizat.
Incarcarea bateriei cu un redresor pentru baterii
Daca incarcati personal bateria
vehiculului, utilizati numai un redresor
compatibil cu bateriile cu plumb, avand
tensiunea nominala de 12 V.
Daca aceasta eticheta este prezenta,
este imperativa utilizarea unica a
unui redresor de 12 V. In caz contrar,
exista riscul deteriorarii ireversibile
a echipamentelor electrice aferente
sistemului Stop & Start. Nu este necesara debransarea bateriei. Respectati instructiunile de utilizare
date de producatorul redresorului.
Nu inversati niciodata polaritatile.
Nu incercati niciodata sa incarcati o
baterie inghetata. Risc de explozie!
Daca bateria a inghetat, controlati-o
in reteaua PEUGEOT sau la un
Service autorizat care va verifica
daca componentele interne nu sunt
deteriorate si daca carcasa nu este
fisurata, ceea ce ar implica riscul
scaparilor/scurgerilor de acid care este
toxic si coroziv.
F

T
aiati contactul.
F
O
priti consumatorii electrici (sistem audio,
lumini, stergatoare de geam, ...).
F O priti redresorul B inainte de a conecta
cablurile la baterie, pentru a evita orice
scantei periculoase.
F

V
erificati cablurile redresorului sa fie in
buna stare.
F

D
aca vehiculul este echipat, ridicati masca
din plastic de pe borna (+).
F

C
onectati cablurile redresorului B dupa
cum urmeaza:
-

c
ablul pozitiv de culoare rosie (+) la
borna (+) a bateriei A ,
-

c
ablul negativ de culoare neagra (-) la
punctul de masa C de pe vehicul.
F

L
a terminarea operatiei de incarcare,
opriti redresorul B inainte de a deconecta
cablurile de la bateria A .
In caz de pana
