2017 Peugeot 308 Упутство за употребу (in Serbian)

263
308_sr_Chap08_En-cas-de-panne_ed01-2016

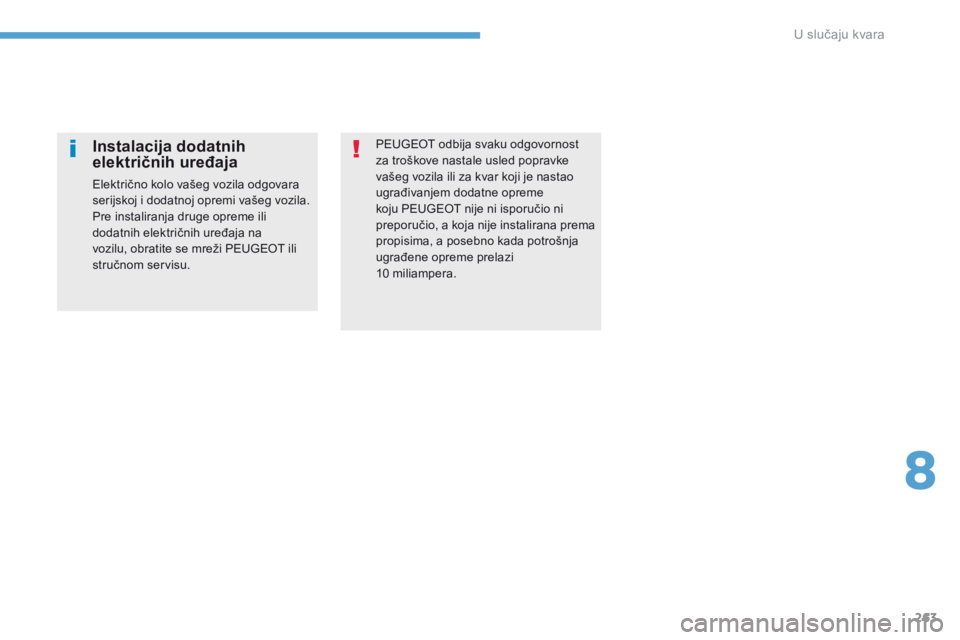

PEUGEOT odbija svaku odgovornost
za troškove nastale usled popravke
vašeg vozila ili za kvar koji je nastao
ugrađivanjem dodatne opreme
koju PEUGEOT nije ni isporučio ni
preporučio, a koja nije instalirana prema
propisima, a posebno kada potrošnja
ugrađene opreme prelazi
10 miliampera.Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na
vozilu, obratite se mreži PEUGEOT ili
stručnom servisu.
8
U slučaju kvara

264
308_sr_Chap08_En-cas-de-panne_ed01-2016

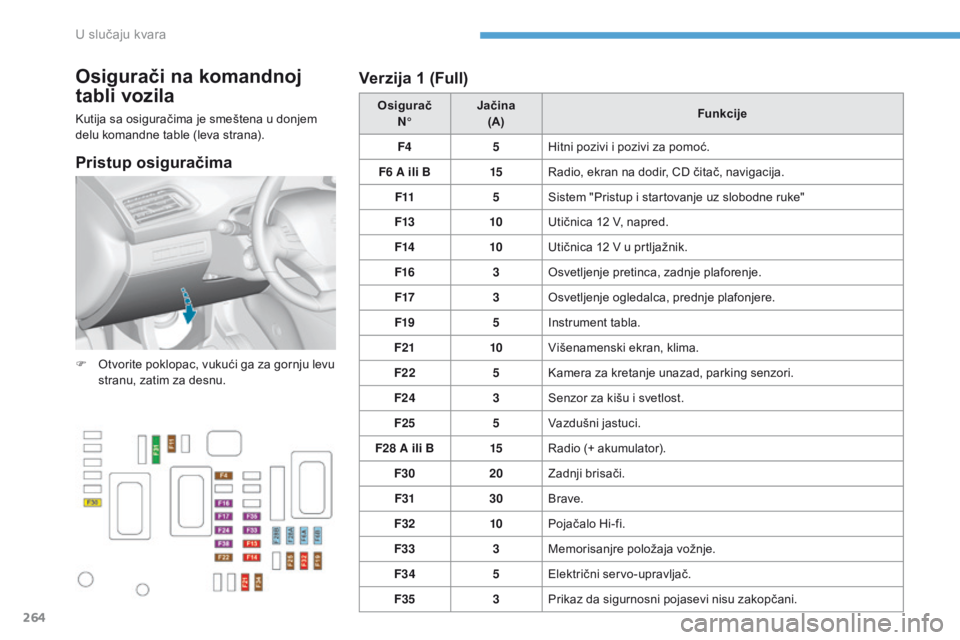

Osigurači na komandnoj
tabli vozila
Kutija sa osiguračima je smeštena u donjem
delu komandne table (leva strana).Osigurač
N° Jačina
(A) Funkcije
F4 5Hitni pozivi i pozivi za pomoć.
F6 A ili B 15Radio, ekran na dodir, CD čitač, navigacija.
F11 5Sistem "Pristup i startovanje uz slobodne ruke"
F13 10Utičnica 12 V, napred.
F14 10Utičnica 12 V u prtljažnik.
F16 3Osvetljenje pretinca, zadnje plaforenje.
F17 3Osvetljenje ogledalca, prednje plafonjere.
F19 5Instrument tabla.
F21 10Višenamenski ekran, klima.
F22 5Kamera za kretanje unazad, parking senzori.
F24 3Senzor za kišu i svetlost.
F25 5Vazdušni jastuci.
F28 A ili B 15Radio (+ akumulator).
F30 20Zadnji brisači.
F31 30Brave.
F32 10Pojačalo Hi-fi.
F33 3Memorisanjre položaja vožnje.
F34 5Električni servo-upravljač.
F35 3Prikaz da sigurnosni pojasevi nisu zakopčani.
F

O
tvorite poklopac, vukući ga za gornju levu
stranu, zatim za desnu.
Verzija 1 (Full)
Pristup osiguračima
U slučaju kvara

265
308_sr_Chap08_En-cas-de-panne_ed01-2016
Verzija 2 (Eco)
OsiguračN° Jačina
(A) Funkcije
F9 5Alarm, hirni pozivi i pozivi za pomoć.
F13 5Kamera za kretanje unazad i parking senzori.
F15 15Utičnica 12 V.
F16 15Upaljač.
F17 15Radio.
F18 20Ekran na dodir, CD čitač, audio sistem i navigacija.
F19 5Senzor za kišu, svetlost.
F20 5Vazdušni jastuci.
F21 5Instrument tabla.
F22/F24 30Unutrašnje, spoljašnje, brave napred i pozadi.
F23 5Osvetljenje pretinca, ogledalce, prednje i zadnje plafonjere.
F25/F27 15Pumpa podizača stakla napred/pozadi.
F26 15Sirena.
F30 15Zadnji brisač.
8
U slučaju kvara

266
308_sr_Chap08_En-cas-de-panne_ed01-2016

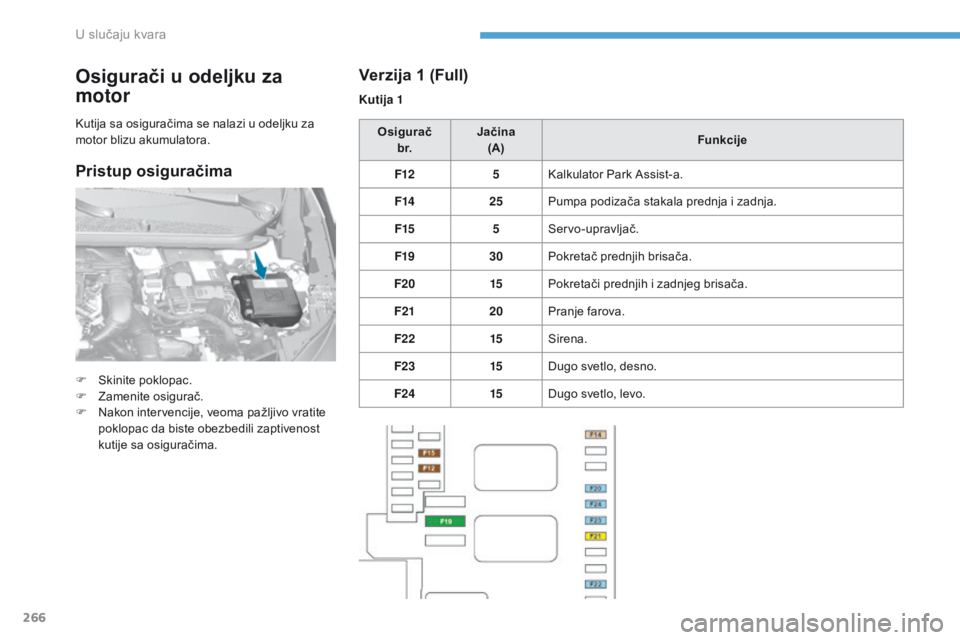

Osigurači u odeljku za
motor
F Skinite poklopac.
F Z amenite osigurač.
F

N
akon intervencije, veoma pažljivo vratite
poklopac da biste obezbedili zaptivenost
kutije sa osiguračima. Osigurač
b r. Jačina
(A) Funkcije
F12 5Kalkulator Park Assist-a.
F14 25Pumpa podizača stakala prednja i zadnja.
F15 5Servo-upravljač.
F19 30Pokretač prednjih brisača.
F20 15Pokretači prednjih i zadnjeg brisača.
F21 20Pranje farova.
F22 15Sirena.
F23 15Dugo svetlo, desno.
F24 15Dugo svetlo, levo.
Kutija sa osiguračima se nalazi u odeljku za
motor blizu akumulatora.
Verzija 1 (Full)
Kutija 1
Pristup osiguračima
U slučaju kvara

267
308_sr_Chap08_En-cas-de-panne_ed01-2016

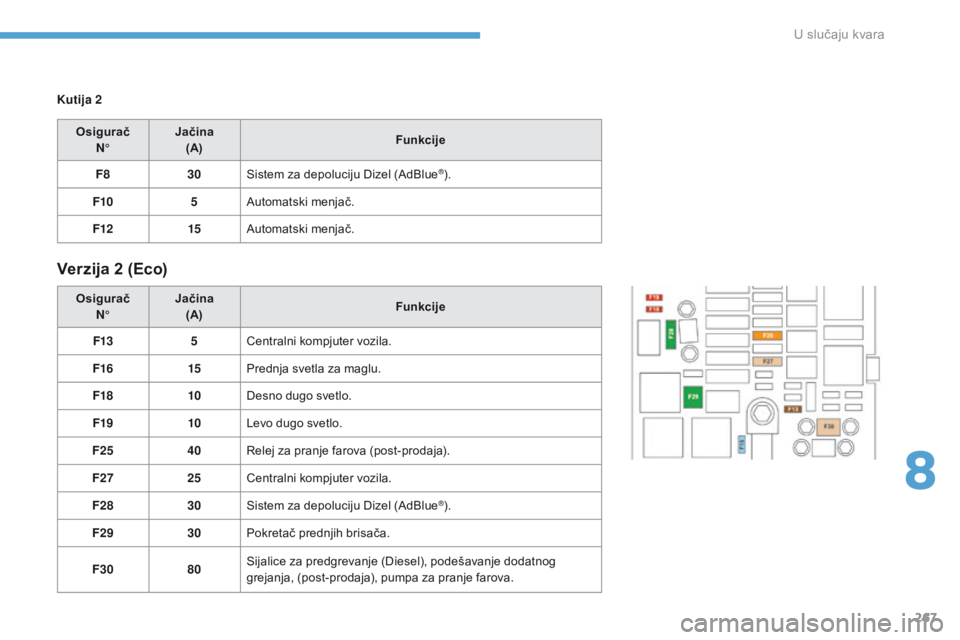

Kutija 2Osigurač N° Jačina
(A) Funkcije
F8 30Sistem za depoluciju Dizel (AdBlue
®).
F10 5Automatski menjač.
F12 15Automatski menjač.
Verzija 2 (Eco)
Osigurač
N° Jačina
(A) Funkcije
F13 5Centralni kompjuter vozila.
F16 15Prednja svetla za maglu.
F18 10Desno dugo svetlo.
F19 10Levo dugo svetlo.
F25 40Relej za pranje farova (post-prodaja).
F27 25Centralni kompjuter vozila.
F28 30Sistem za depoluciju Dizel (AdBlue
®).
F29 30Pokretač prednjih brisača.
F30 80Sijalice za predgrevanje (Diesel), podešavanje dodatnog
grejanja, (post-prodaja), pumpa za pranje farova.
8
U slučaju kvara

268
308_sr_Chap08_En-cas-de-panne_ed01-2016
Akumulator 12 V
Akumulator je smešten ispod haube.
Da biste mu pristupili :
F

O
tvorite haubu pomoću unutrašnje ručice,
zatim spoljašnje.
F

P
ričvrstite ručicu podupirača haube.
Pristup akumulatoru
Postupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog akumulatora.
Pre svake intervencije
Zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u neutralni
položaj, zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena. Kod automatskog menjača, nikada
ne pokušavajte da startujete motor
guranjem vozila.
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo.
Oni se moraju uklanjati u skladu sa
zakonskim odredbama i ne smeju se
ni u kom slučaju bacati sa kućnim
smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Pre nego što rukujete akumulatorom,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora
se izvršiti u provetrenoj sredini, daleko
od plamena ili izvora varnica da biste
izbegli rizik od eksplozije i požara.
Operite ruke na kraju operacije.
Verzije opremljene sa Stop & Start
sadrže olovni akumulator od 12 V
posebne tehnologije i karakteristika.
Njegova zamena mora se vršiti
isključivo u servisnoj mreži PEUGEOT
ili u stručnom servisu.
Opšte osobine
Olovni akumulatori
F Skinite plastični poklopac da biste pristupili elektrodi (+).
Elektroda (-) akumulatora nije pristupačna.
Eliminisana masa je ubačena u držač motora.
U slučaju kvara

269
308_sr_Chap08_En-cas-de-panne_ed01-2016

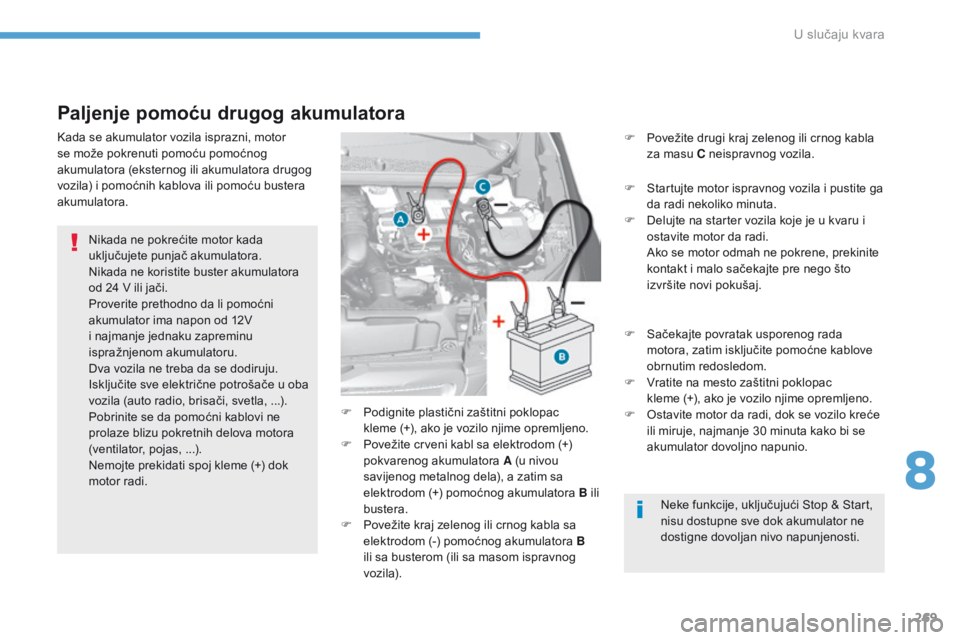

Paljenje pomoću drugog akumulatora
Nikada ne pokrećite motor kada
uključujete punjač akumulatora.
Nikada ne koristite buster akumulatora
od 24 V ili jači.
Proverite prethodno da li pomoćni
akumulator ima napon od 12V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
Dva vozila ne treba da se dodiruju.
Isključite sve električne potrošače u oba
vozila (auto radio, brisači, svetla, ...).
Pobrinite se da pomoćni kablovi ne
prolaze blizu pokretnih delova motora
(ventilator, pojas,
...).
Nemojte prekidati spoj kleme (+) dok
motor radi. F

P
odignite plastični zaštitni poklopac
kleme
(+), ako je vozilo njime opremljeno.
F

P
ovežite crveni kabl sa elektrodom (+)
pokvarenog akumulatora A (u nivou
savijenog metalnog dela), a zatim sa
elektrodom (+) pomoćnog akumulatora B ili
bustera.
F

P
ovežite kraj zelenog ili crnog kabla sa
elektrodom (-) pomoćnog akumulatora B
ili sa busterom (ili sa masom ispravnog
vozila).
Kada se akumulator vozila isprazni, motor
se može pokrenuti pomoću pomoćnog
akumulatora (eksternog ili akumulatora drugog
vozila) i pomoćnih kablova ili pomoću bustera
akumulatora.
Neke funkcije, uključujući Stop & Start,
nisu dostupne sve dok akumulator ne
dostigne dovoljan nivo napunjenosti.
F

P
ovežite drugi kraj zelenog ili crnog kabla
za masu C neispravnog vozila.
F
S
tartujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta.
F
D
elujte na starter vozila koje je u kvaru i
ostavite motor da radi. A ko se motor odmah ne pokrene, prekinite
kontakt i malo sačekajte pre nego što
izvršite novi pokušaj.
F

S
ačekajte povratak usporenog rada
motora, zatim isključite pomoćne kablove
obrnutim redosledom.
F

V
ratite na mesto zaštitni poklopac
kleme
(+), ako je vozilo njime opremljeno.
F

O
stavite motor da radi, dok se vozilo kreće
ili miruje, najmanje 30 minuta kako bi se
akumulator dovoljno napunio.
8
U slučaju kvara

270
308_sr_Chap08_En-cas-de-panne_ed01-2016
Kako biste obezbedili optimalno trajanje
akumulatora, neophodno je da bude napunjen
do odgovarajućeg nivoa.
U određenim slučajevima, može biti neophodno
da napunite akumulator :
-

a
ko uglavnom prelazite kraće relacije,
-

u
koliko očekujete da se vozilo neće
pomerati nekoliko nedelja.
Obratite se servisnoj mreži PEUGEOT ili
stručnom servisu.

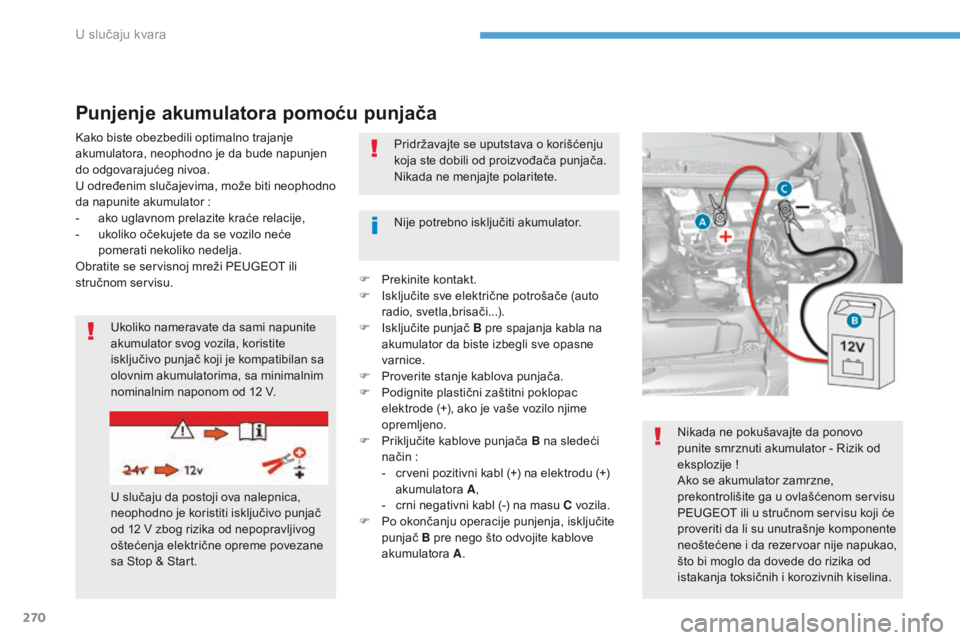

Punjenje akumulatora pomoću punjača
Ukoliko nameravate da sami napunite
akumulator svog vozila, koristite
isključivo punjač koji je kompatibilan sa
olovnim akumulatorima, sa minimalnim
nominalnim naponom od 12 V.
U slučaju da postoji ova nalepnica,
neophodno je koristiti isključivo punjač
od 12 V zbog rizika od nepopravljivog
oštećenja električne opreme povezane
sa Stop & Start. Nije potrebno isključiti akumulator. Pridržavajte se uputstava o korišćenju
koja ste dobili od proizvođača punjača.
Nikada ne menjajte polaritete.
Nikada ne pokušavajte da ponovo
punite smrznuti akumulator - Rizik od
eksplozije !
Ako se akumulator zamrzne,
prekontrolišite ga u ovlašćenom servisu
PEUGEOT ili u stručnom servisu koji će
proveriti da li su unutrašnje komponente
neoštećene i da rezervoar nije napukao,
što bi moglo da dovede do rizika od
istakanja toksičnih i korozivnih kiselina.
F

P
rekinite kontakt.
F
I
sključite sve električne potrošače (auto
radio, svetla,brisači...).
F I sključite punjač B pre spajanja kabla na
akumulator da biste izbegli sve opasne
varnice.
F

P
roverite stanje kablova punjača.
F

P
odignite plastični zaštitni poklopac
elektrode (+), ako je vaše vozilo njime
opremljeno.
F

P
riključite kablove punjača B na sledeći
način
:
-

c
rveni pozitivni kabl (+) na elektrodu (+)
akumulatora A,
-

c
rni negativni kabl (-) na masu C vozila.
F

P
o okončanju operacije punjenja, isključite
punjač B pre nego što odvojite kablove
akumulatora A.
U slučaju kvara
