2017 Peugeot 301 Betriebsanleitung (in German)

143
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Wartungsplan des Herstellers angegeben sind. Füllen Sie falls erforderlich, außer bei anders lautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
Bei einem Eingriff im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann (auch bei ausgeschalteter Zündung).

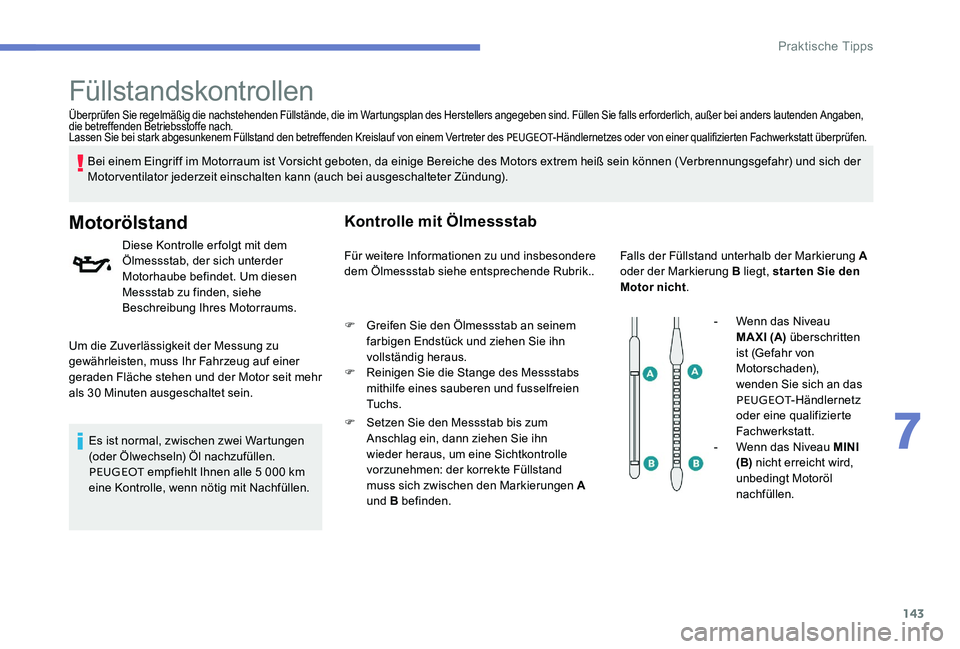

Füllstandskontrollen
Motorölstand
Um die Zuverlässigkeit der Messung zu
gewährleisten, muss Ihr Fahrzeug auf einer
geraden Fläche stehen und der Motor seit mehr
als 30 Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen.
PEUGEOT empfiehlt Ihnen alle 5 000
km
eine Kontrolle, wenn nötig mit Nachfüllen. Diese Kontrolle er folgt mit dem
Ölmessstab, der sich unterder
Motorhaube befindet. Um diesen
Messstab zu finden, siehe
Beschreibung Ihres Motorraums.
Kontrolle mit Ölmessstab
Für weitere Informationen zu und insbesondere
dem Ölmessstab siehe entsprechende Rubrik..
F

G
reifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F

R
einigen Sie die Stange des Messstabs
mithilfe eines sauberen und fusselfreien
Tuchs.
F

S
etzen Sie den Messstab bis zum
Anschlag ein, dann ziehen Sie ihn
wieder heraus, um eine Sichtkontrolle
vorzunehmen: der korrekte Füllstand
muss sich zwischen den Markierungen A
und B befinden. Falls der Füllstand unterhalb der Markierung A
oder der Markierung B liegt, star ten Sie den
Motor nicht
.
-

W
enn das Niveau
MAXI (A) überschritten
ist (Gefahr von
Motorschaden),
wenden Sie sich an das
PEUGEOT -Händlernetz
oder eine qualifizierte
Fachwerkstatt.
-

W
enn das Niveau MINI
(B) nicht erreicht wird,
unbedingt Motoröl
nachfüllen.
7
Praktische Tipps

144

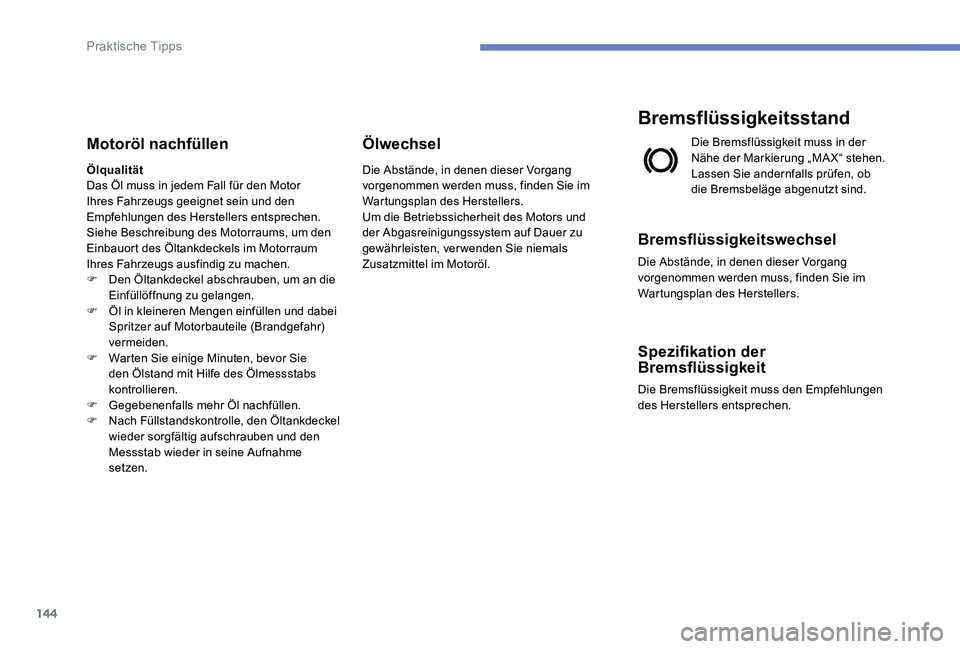

Motoröl nachfüllen
Ölqualität
Das Öl muss in jedem Fall für den Motor
Ihres Fahrzeugs geeignet sein und den
Empfehlungen des Herstellers entsprechen.
Siehe Beschreibung des Motorraums, um den
Einbauort des Öltankdeckels im Motorraum
Ihres Fahrzeugs ausfindig zu machen.
F
D
en Öltankdeckel abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

G
egebenenfalls mehr Öl nachfüllen.
F

N
ach Füllstandskontrolle, den Öltankdeckel
wieder sorgfältig aufschrauben und den
Messstab wieder in seine Aufnahme
setzen.
Ölwechsel
Die Abstände, in denen dieser Vorgang
vorgenommen werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasreinigungssystem auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob
die Bremsbeläge abgenutzt sind.
Bremsflüssigkeitswechsel
Die Abstände, in denen dieser Vorgang
vorgenommen werden muss, finden Sie im
Wartungsplan des Herstellers.
Spezifikation der
Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Praktische Tipps

145

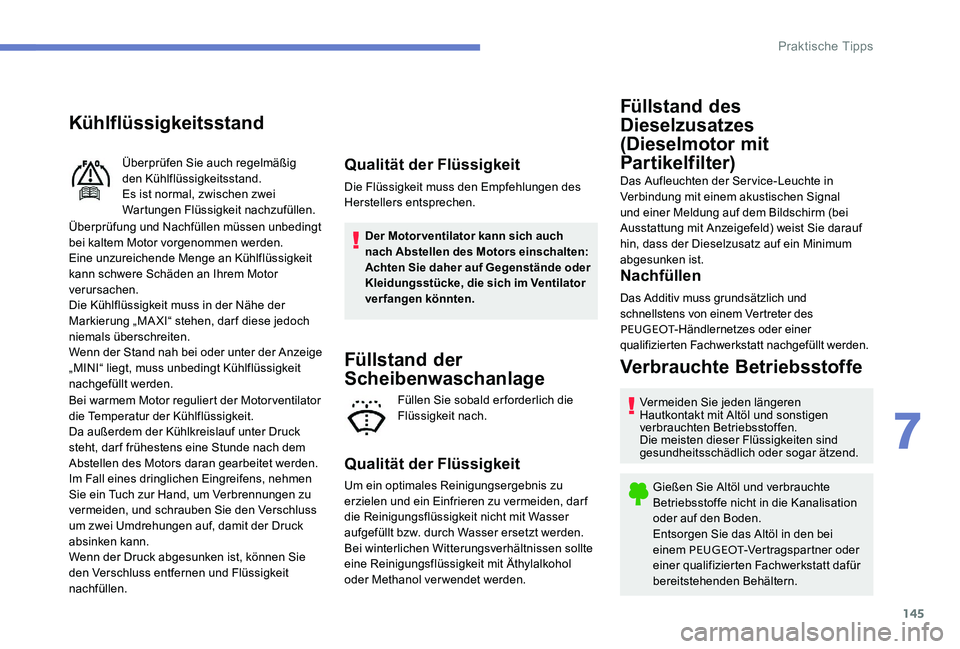

Kühlflüssigkeitsstand
Überprüfung und Nachfüllen müssen unbedingt
bei kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit
kann schwere Schäden an Ihrem Motor
verursachen.
Die Kühlflüssigkeit muss in der Nähe der
Markierung „MAXI“ stehen, darf diese jedoch
niemals überschreiten.
Wenn der Stand nah bei oder unter der Anzeige
„MINI“ liegt, muss unbedingt Kühlflüssigkeit
nachgefüllt werden.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Im Fall eines dringlichen Eingreifens, nehmen
Sie ein Tuch zur Hand, um Verbrennungen zu
vermeiden, und schrauben Sie den Verschluss
um zwei Umdrehungen auf, damit der Druck
absinken kann.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.Überprüfen Sie auch regelmäßig
den Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
Achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Füllstand der
Scheibenwaschanlage
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Qualität der Flüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, darf
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte
eine Reinigungsflüssigkeit mit Äthylalkohol
oder Methanol verwendet werden.
Füllstand des
Dieselzusatzes
(Dieselmotor mit
Par tikelfilter)
Das Aufleuchten der Service-Leuchte in
Verbindung mit einem akustischen Signal
und einer Meldung auf dem Bildschirm (bei
Ausstattung mit Anzeigefeld) weist Sie darauf
hin, dass der Dieselzusatz auf ein Minimum
abgesunken ist.
Nachfüllen
Das Additiv muss grundsätzlich und
schnellstens von einem Vertreter des
PEUGEOT -Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation
oder auf den Boden.
Entsorgen Sie das Altöl in den bei
einem PEUGEOT -Vertragspartner oder
einer qualifizierten Fachwerkstatt dafür
bereitstehenden Behältern.
7
Praktische Tipps

146

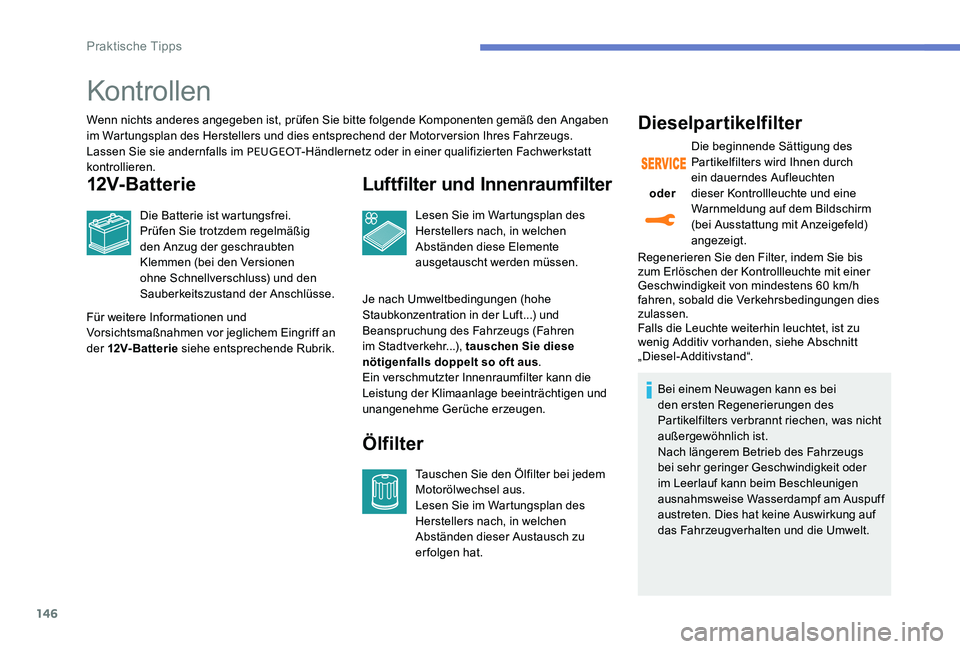

Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizierten Fachwerkstatt
kontrollieren.
12V-Batterie
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff an
der 12V- Bat terie siehe entsprechende Rubrik.
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.
Luftfilter und Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen. Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
erfolgen hat.
Dieselpartikelfilter
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden, siehe Abschnitt
„Diesel-Additivstand“. oder
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein dauerndes Aufleuchten
dieser Kontrollleuchte und eine
Warnmeldung auf dem Bildschirm
(bei Ausstattung mit Anzeigefeld)
angezeigt.
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was nicht
außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Praktische Tipps

147
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Automatisiertes Getriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen das Getriebe
kontrolliert werden muss.
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie
sich bitte an das PEUGEOT -
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des PEUGEOT -Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren, hat
PEUGEOT spezielle Produkte ausgewählt
und hält diese für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen
können Bremsscheiben und Bremsbeläge
mit Raureif oder Eis beschlagen:
die Bremsleistung kann dadurch
beeinträchtigt sein. Treten Sie wiederholt
leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
7
Praktische Tipps

148

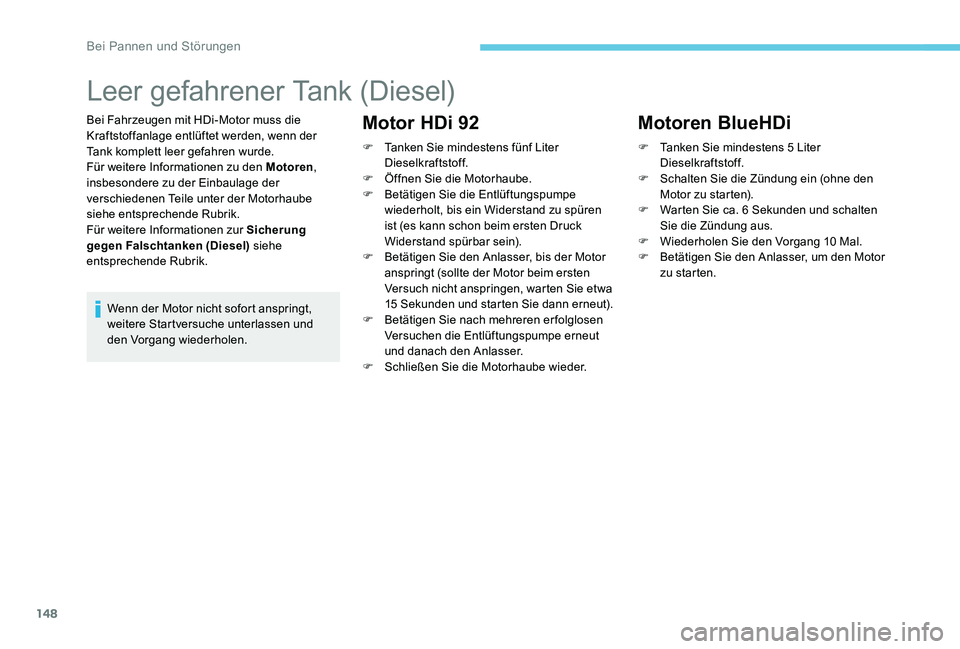

Leer gefahrener Tank (Diesel)
Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der
Tank komplett leer gefahren wurde.
Für weitere Informationen zu den Motoren,
insbesondere zu der Einbaulage der
verschiedenen Teile unter der Motorhaube
siehe entsprechende Rubrik.
Für weitere Informationen zur Sicherung
gegen Falschtanken (Diesel) siehe
entsprechende Rubrik.
Wenn der Motor nicht sofort anspringt,
weitere Startversuche unterlassen und
den Vorgang wiederholen.Motor HDi 92
F Tanken Sie mindestens fünf Liter Dieselkraftstoff.
F

Ö
ffnen Sie die Motorhaube.
F

B
etätigen Sie die Entlüftungspumpe
wiederholt, bis ein Widerstand zu spüren
ist (es kann schon beim ersten Druck
Widerstand spürbar sein).
F

B
etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15 Sekunden und starten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut
und danach den Anlasser.
F

Sc
hließen Sie die Motorhaube wieder.
Motoren BlueHDi
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F

S
chalten Sie die Zündung ein (ohne den
Motor zu starten).
F

W
arten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
zu starten.
Bei Pannen und Störungen

149

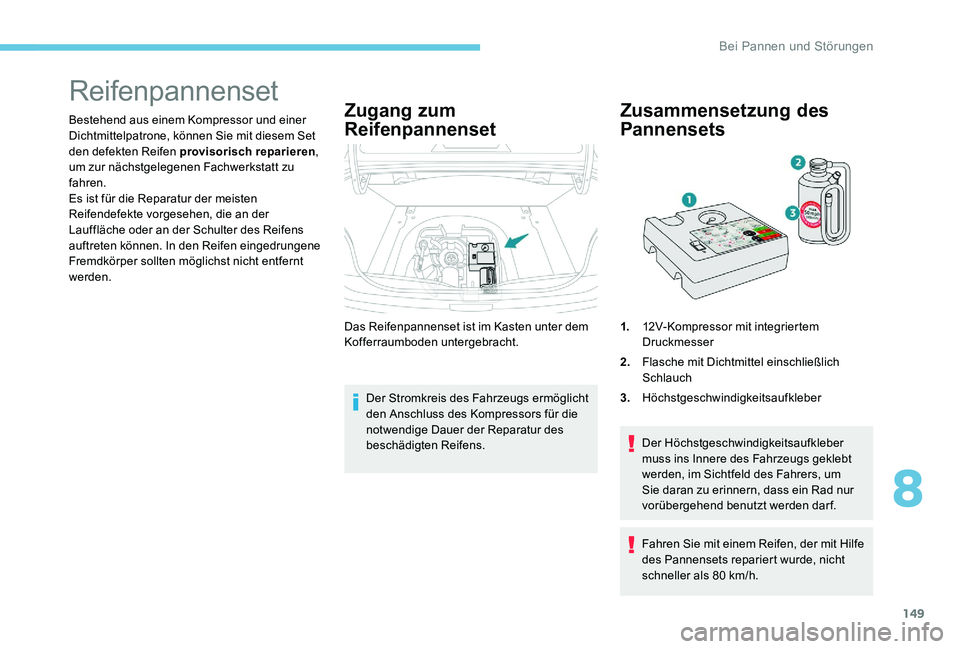

Reifenpannenset
Bestehend aus einem Kompressor und einer
Dichtmittelpatrone, können Sie mit diesem Set
den defekten Reifen provisorisch reparieren,
um zur nächstgelegenen Fachwerkstatt zu
fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten können. In den Reifen eingedrungene
Fremdkörper sollten möglichst nicht entfernt
werden.Zugang zum
Reifenpannenset
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für die
notwendige Dauer der Reparatur des
beschädigten Reifens.
Das Reifenpannenset ist im Kasten unter dem
Kofferraumboden untergebracht.
Zusammensetzung des
Pannensets
Fahren Sie mit einem Reifen, der mit Hilfe
des Pannensets repariert wurde, nicht
schneller als 80
km/h.
1.
12V-Kompressor mit integriertem
Druckmesser
2. Flasche mit Dichtmittel einschließlich
Schlauch
3. Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber
muss ins Innere des Fahrzeugs geklebt
werden, im Sichtfeld des Fahrers, um
Sie daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
8
Bei Pannen und Störungen

150

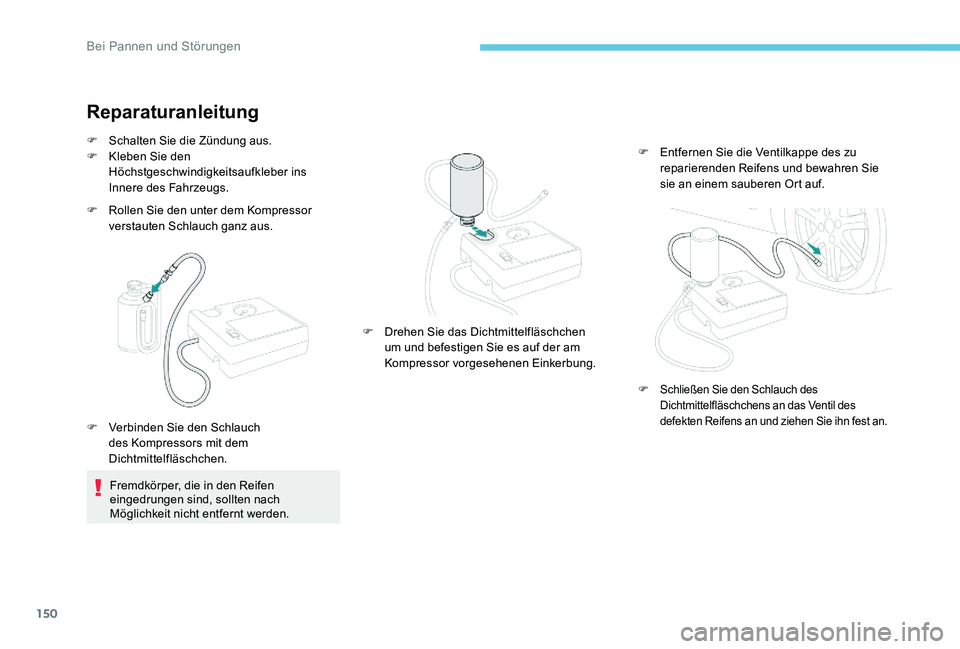

Reparaturanleitung
F Rollen Sie den unter dem Kompressor verstauten Schlauch ganz aus.
F

S
chalten Sie die Zündung aus.
F
K
leben Sie den
Höchstgeschwindigkeitsaufkleber ins
Innere des Fahrzeugs.
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.
F

V
erbinden Sie den Schlauch
des Kompressors mit dem
Dichtmittelfläschchen. F

E
ntfernen Sie die Ventilkappe des zu
reparierenden Reifens und bewahren Sie
sie an einem sauberen Ort auf.
F
D
rehen Sie das Dichtmittelfläschchen
um und befestigen Sie es auf der am
Kompressor vorgesehenen Einkerbung.
F

Schließen Sie den Schlauch des
Dichtmittelfläschchens an das Ventil des
defekten Reifens an und ziehen Sie ihn fest an.
Bei Pannen und Störungen
