2017 OPEL INSIGNIA Instruktionsbog (in Danish)

Pleje af bilen2391.Drej kappen mod uret, og tag den
af.
2. Drej pæreholderen mod uret, indtil den er løsnet. Tag pærehol‐
deren med pæren ud af reflekto‐
ren.
3. Frigør pærefatningen fra stikket ved at frigøre og trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i
reflektoren.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil
1.Drej kappen mod uret, og tag den
af.

240Pleje af bilen2. Drej pæreholderen mod uret,indtil den er løsnet. Tag pærehol‐deren med pæren ud af reflekto‐
ren.
3. Frigør pærefatningen fra stikket ved at frigøre og trække.
4. Udskift pæren, og forbind fatnin‐ gen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i
reflektoren.
Positionslys/kørelys
Positionslys og kørelys designet som lysdioder. I tilfælde af fejl skal lysdio‐
derne udskiftes på et værksted.
Tågelygter Der er adgang til pærerne fra bilensunderside.
1. Drej pæreholderen mod uret og fjern den fra reflektoren.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflekto‐ ren, og drej med uret for at sætte
i hak.

Pleje af bilen241Baglygter
5-dørs hatchback/4-dørs sedan
1. Afmonter dækslet fra indersiden af lastrummet.
2. Skru tre plastfastspændingsmø‐ trikker løs med håndkraft på den
indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække eller dreje:
Blinklyspære 1
Tågebaglygte 2 (kun førersiden)
Baklygte 3
Baglygterne og stoplygterne er
designet som lysdioder. I tilfælde
af svigt skal lysdioderne udskiftes
på et værksted.
5. Isæt fatningen i baglygten, og drej
med uret. Montér lygten med
holdestifterne i fordybningerne på
bilens karrosseri, og spænd fast‐
gørelsesmøtrikkerne af plast fra
den indvendige side af lastrum‐
met. Luk dækslet.

242Pleje af bilenSports Tourer/Country Tourer
1. Frigør og åbn afdækningen ibagklappen.
2. Skru tre plastfastspændingsmø‐ trikker ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække ud:
Baklygte 1
Blinklyspære 2
Baglygterne, stoplygterne og
tågebaglygterne er designet som
lysdioder. I tilfælde af svigt skal
lysdioderne udskiftes på et værk‐
sted.
5. Isæt fatningen i baglygten, og drej
med uret. Montér lygten med
holdestifterne i fordybningerne på
bagklappen, og spænd fastgørel‐
sesmøtrikkerne af plast fra den
indvendige side af bagklappen.
Luk dækslet.
Ekstra baglygter i bagklapsrammen 1. Åbn bagklappen.

Pleje af bilen243
2. Løsn afdækningen i sidebeklæd‐ningspanelet og tag den af.
3. Tryk lampehuset ud fra denindvendige side af sidebeklæd‐
ningspanelet.
4. Drej plastmøtrikken mod uret og fjern den fra pæreholderen.
5. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i. Isæt plastmø‐
trikken i pæreholderen ved at
dreje med uret.
Baglygtepære ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen i bagklaps‐ rammen. Luk afdækningen i side‐beklædningspanelet.
Sideblink
Afmonter lampehuset for at udskiftepæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

244Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Stik skruetrækkeren ind i pærehu‐
set, tryk til siden og frigør fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lampehuset ved at dreje mod uret.

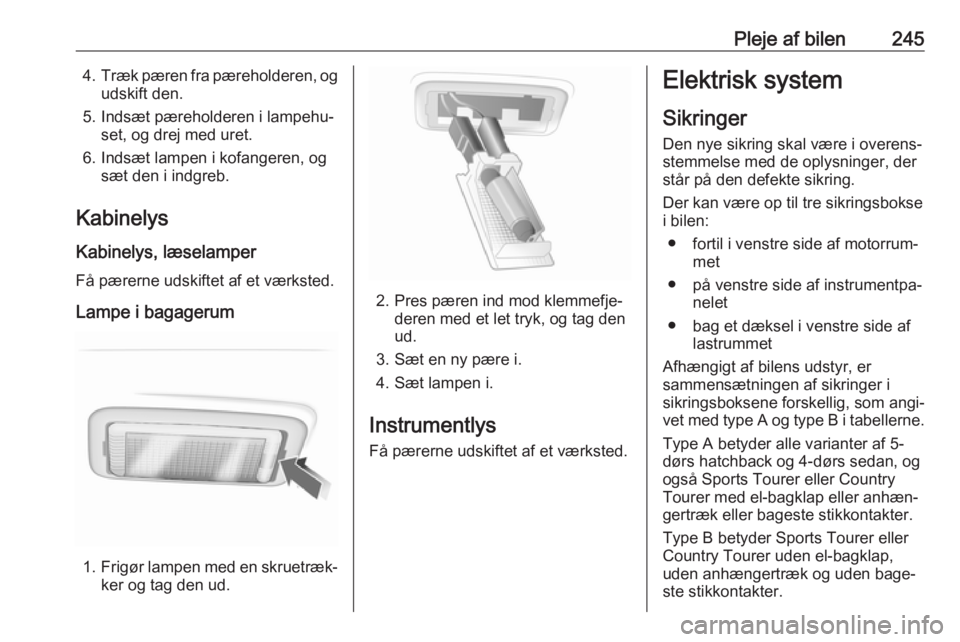

Pleje af bilen2454.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys
Få pærerne udskiftet af et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der kan være op til tre sikringsbokse
i bilen:
● fortil i venstre side af motorrum‐ met
● på venstre side af instrumentpa‐ nelet
● bag et dæksel i venstre side af lastrummet
Afhængigt af bilens udstyr, er
sammensætningen af sikringer i
sikringsboksene forskellig, som angi‐
vet med type A og type B i tabellerne.
Type A betyder alle varianter af 5-
dørs hatchback og 4-dørs sedan, og
også Sports Tourer eller Country
Tourer med el-bagklap eller anhæn‐
gertræk eller bageste stikkontakter.
Type B betyder Sports Tourer eller
Country Tourer uden el-bagklap,
uden anhængertræk og uden bage‐
ste stikkontakter.

246Pleje af bilenInden man udskifter en sikring, skalder slukkes for den pågældende
kontakt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
