2017 OPEL INSIGNIA Instruktionsbog (in Danish)

Opbevaring71Opbevaring i armlæn bagi
Fæld armlænet ned og åbn dækslet.
Luk dækslet, før armlænet fældes op.
Lastrum
Nedfældning af bagsæderyglæn
Bagsæderyglænet er delt i to dele.
Begge dele kan fældes ned.
Fjern bagagerumsafdækningen om
nødvendigt.
Pres krogen ned og hold fast i den, og pres så hovedstøtterne ned.
Klap armlænet op.
Før sikkerhedsselerne ved de yderste pladser ind i selestyrene.
Træk i udløsegrebet på den ene eller
begge sider og fæld ryglænene ned
på sædehynden.
Bagsæderyglænene fældes op ved at
løfte dem til en opret stilling og trykke dem hørbart i lås.
Kontroller, at sikkerhedsselerne til yderpladserne er anbragt i de dertil
hørende selestyr.

72Opbevaring
Ryglænene er ordentligt låst, når
begge de røde markeringer i siden
ved udløsegrebet ikke længere er
synlige.
9 Advarsel
Kør kun bilen, når ryglænene er
forsvarligt låst i position. Ellers er
der risiko for personskader eller skader på bagagen eller bilen i
tilfælde af kraftig opbremsning
eller sammenstød.
Sikkerhedsselen på midtersædet kan
blive blokeret, når ryglænet fældes for hurtigt op. For at frigøre selerullen
skal sikkerhedsselen skubbes ind
eller trækkes ca. 20 mm ud og
derefter slippes.
Åbning af gennemføringen i
bagsædets midterryglæn
Fæld armlænet ned.Træk i grebet og åbn dækslet.
Beregnet til at transportere lange,
smalle genstande.
Sørg for at dækslet går i indgreb efter
at det er fældet op.

Opbevaring73
Når dækslet er lukket, kan det fastgø‐
res inde fra bagagerummet. Drej
knappen 90°:
knappen
vandret:dæksel fastgjort
fra kabinesidenknappen lodret:dæksel ikke sikret
Opbevaringsrum i bagagerummet
Afhængigt af udstyret er der opbeva‐
ringsrum under bagagerumsafdæk‐ ningen.
Lastrumsdækken Der må ikke anbringes genstande på
dækkenet.
5-dørs hatchback
Fjerne dækkenet
Frigør stropperne fra bagklappen.
Træk dækkenet ud af sidestyrene.
Anbringe dækkenet
Sæt dækkenet i sidestyrene og fæld det ned. Fastgør stropperne til
bagklappen.
Sports Tourer, Country Tourer
Lukke dækkenet
Træk afdækningen bagud med hånd‐
taget, indtil den går i indgreb i side‐
holderne.
Åbne dækkenet
Pres håndtaget ned i enden af afdæk‐ ningen. Den ruller automatisk op.

74OpbevaringFjerne dækkenet
Bagagerummets afdækning åbnes.
Træk op i udløseren på højre side, og
hold den oppe. Løft først afdæk‐
ningen i højre side, og tag den ud af
holderne.
Den afmonterede afdækning kan
opbevares under bagagerumsgulvet
3 78.
Montere dækkenet
Sæt venstre side af bagagerumsaf‐
dækning i fordybningen, træk udløse‐
ren opad og hold den, sæt højre side
af bagagerumsafdækningen i, og lad
den gå i hak.
Gardin i bagklappen
For fuldstændig afdækning af baga‐
gerummet monteres gardinet i fire
fastgøringspunkter på bagklappens
inderside.
Gulvafdækning
Afdækning til forskydeligt gulv
(FlexFloor)
For at få en bekvem indstilling af last‐
rummet kan gulvafdækningen træk‐
kes ud.
Udtrækning af gulvafdækningen
● Løft lidt op i gulvet ved håndtaget,
indtil fjederrullerne kommer frem
på hver side.
● Tryk på knappen under håndta‐
get, og træk gulvafdækningen
ud, indtil den går i indgreb.
Last gulvet i denne position.
Skyde tilbage til lastrum ● Tryk på knappen under håndta‐ get, og skyd gulvafdækningen i,
indtil den går i indgreb i slutposi‐
tionen.
Lad gulvafdækningen blive i
hævet position, så længe den er lastet.

Opbevaring75Sådan sættes gulvafdækningen
tilbage i oprindelig position efter
aflæsning
● Løft gulvafdækningen lidt. Drej håndtaget frem (1), og tryk fjeder‐
rullerne på hver side ned med
hånden (2). Begge fjederruller
skal gå i indgreb i positionen.
● Sænk afdækningen i gulvet (3).
Gulvafdækningen kan belastes med
op til 120 kg, når den er trukket ud. Der vises en advarselsetiket på gulv‐
afdækningen.
Genstande fastgøres ved hjælp af
fastgøringsremme, der hægtes fast i
fastsurringskroge 3 76. Læssein‐
formation 3 82.9 Advarsel
Bagagerummet må ikke lastes
eller losses ved hjælp af den
glidende gulvafdækning, når køre‐ tøjet er parkeret på en skråning,
da gulvafdækningen kan glide
ukontrolleret til yderstillingerne.
Gulvmåtten må kun løftes eller
sænkes, når den er ubelastet.
Fare for personskader.
Gulvbeklædningen kan løftes op for
at få adgang til reservehjulet eller
lappesættet. Før stangen ind ved
siden af venstre skinnesystem, løft
den op, og anbring den under tvær‐
stiveren bag på gulvbeklædningen for at holde den i postion.
Hold gulvbeklædningen, og før stan‐
gen ind ved siden af skinnen for at
sænke. Før gulvbeklædningen ned
manuelt ved at trykke ned på fjeder‐
rullen på hver side som beskrevet
ovenfor.
Løft op, og fastgør kun gulvbeklæd‐
ningen, uden belastning.

76OpbevaringSurrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem
FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af: ● adaptere
● netlommer
● kroge
● serviceboks
● remsæt
Komponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i skinnerne
Vip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.
Variabelt skillenet
Isæt adaptere i den ønskede position i skinnerne. Før de to halvdele af
nettets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede
åbninger i adapterne.
Afmonteringen foretages ved at
presse netstængerne sammen og fjerne dem fra adapterne.

Opbevaring77Netlomme
Isæt adaptere i den ønskede positioni skinnerne. Netlommen kan hænges
på adapterne.
Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille.
Krogen fjernes ved først at trække
den ud af den øverste rille.
Serviceboks
Monter to kroge i den øverste skinne. Isæt boksens øverste beslag ovenfra
i krogene.

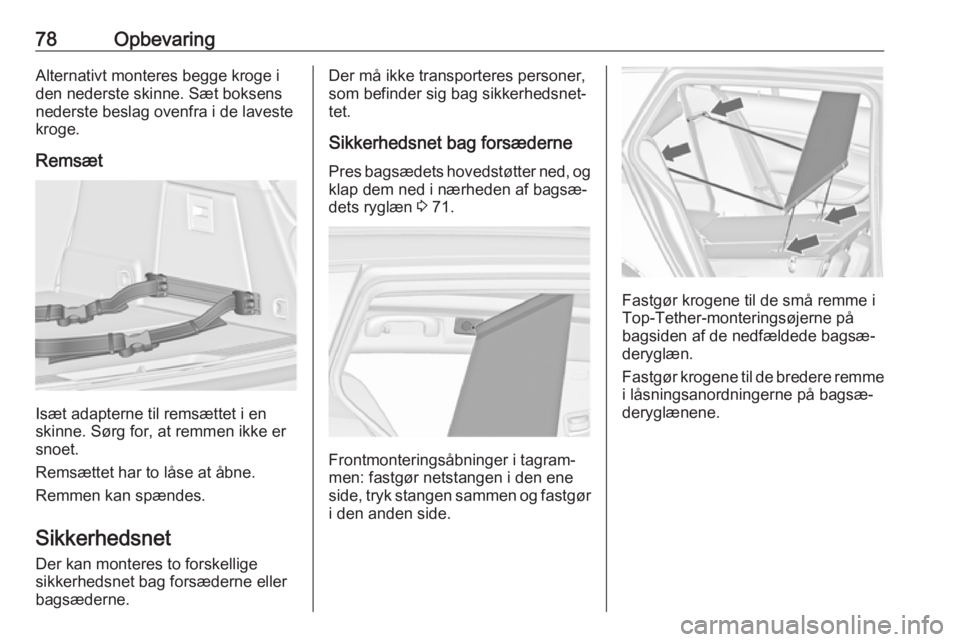

78OpbevaringAlternativt monteres begge kroge iden nederste skinne. Sæt boksens
nederste beslag ovenfra i de laveste
kroge.
Remsæt
Isæt adapterne til remsættet i en
skinne. Sørg for, at remmen ikke er
snoet.
Remsættet har to låse at åbne.
Remmen kan spændes.
Sikkerhedsnet
Der kan monteres to forskellige
sikkerhedsnet bag forsæderne eller
bagsæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Sikkerhedsnet bag forsæderne
Pres bagsædets hovedstøtter ned, og
klap dem ned i nærheden af bagsæ‐
dets ryglæn 3 71.
Frontmonteringsåbninger i tagram‐
men: fastgør netstangen i den ene
side, tryk stangen sammen og fastgør i den anden side.
Fastgør krogene til de små remme i
Top-Tether-monteringsøjerne på
bagsiden af de nedfældede bagsæ‐
deryglæn.
Fastgør krogene til de bredere remme
i låsningsanordningerne på bagsæ‐
deryglænene.
