2017 OPEL COMBO Instrukcja obsługi (in Polish)

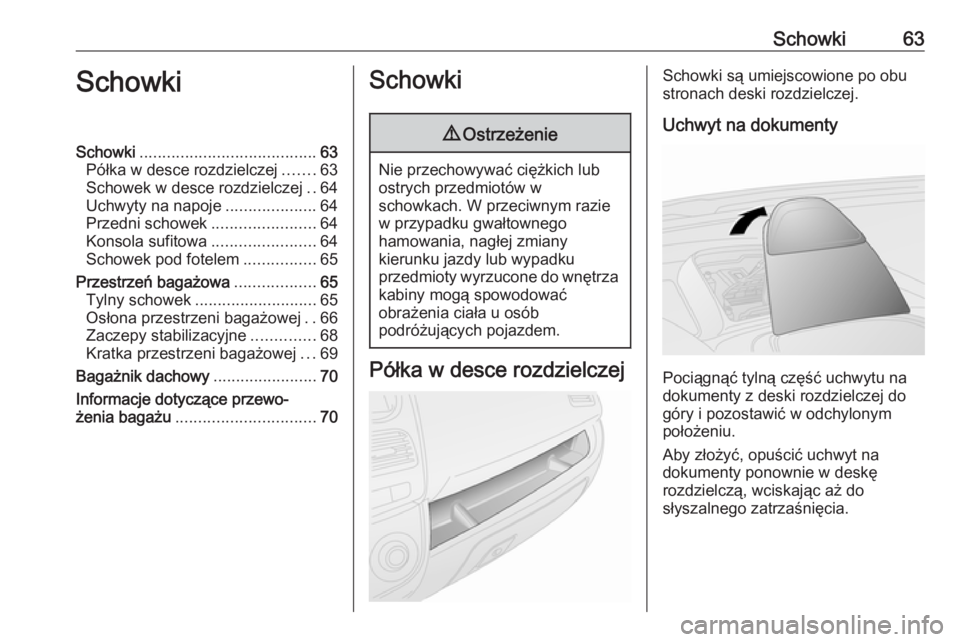

Schowki63SchowkiSchowki....................................... 63
Półka w desce rozdzielczej .......63
Schowek w desce rozdzielczej ..64
Uchwyty na napoje ....................64
Przedni schowek .......................64
Konsola sufitowa .......................64
Schowek pod fotelem ................65
Przestrzeń bagażowa ..................65
Tylny schowek ........................... 65
Osłona przestrzeni bagażowej ..66
Zaczepy stabilizacyjne ..............68
Kratka przestrzeni bagażowej ...69
Bagażnik dachowy .......................70
Informacje dotyczące przewo‐ żenia bagażu ............................... 70Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Półka w desce rozdzielczej
Schowki są umiejscowione po obu
stronach deski rozdzielczej.
Uchwyt na dokumenty
Pociągnąć tylną część uchwytu na
dokumenty z deski rozdzielczej do góry i pozostawić w odchylonym
położeniu.
Aby złożyć, opuścić uchwyt na
dokumenty ponownie w deskę
rozdzielczą, wciskając aż do
słyszalnego zatrzaśnięcia.

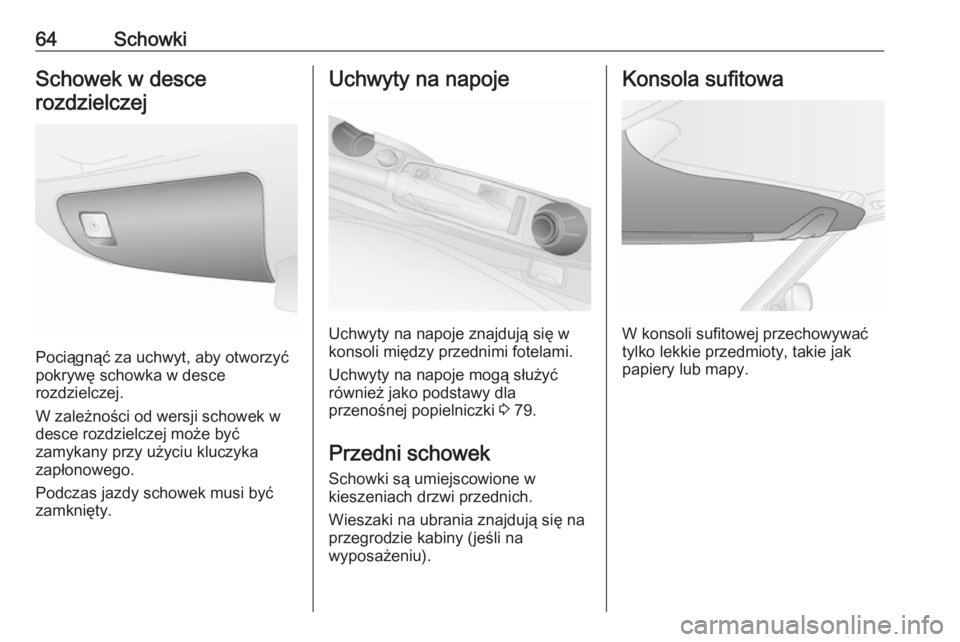

64SchowkiSchowek w descerozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W zależności od wersji schowek w
desce rozdzielczej może być
zamykany przy użyciu kluczyka
zapłonowego.
Podczas jazdy schowek musi być zamknięty.
Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 79.
Przedni schowek Schowki są umiejscowione w
kieszeniach drzwi przednich.
Wieszaki na ubrania znajdują się na
przegrodzie kabiny (jeśli na
wyposażeniu).
Konsola sufitowa
W konsoli sufitowej przechowywać
tylko lekkie przedmioty, takie jak
papiery lub mapy.

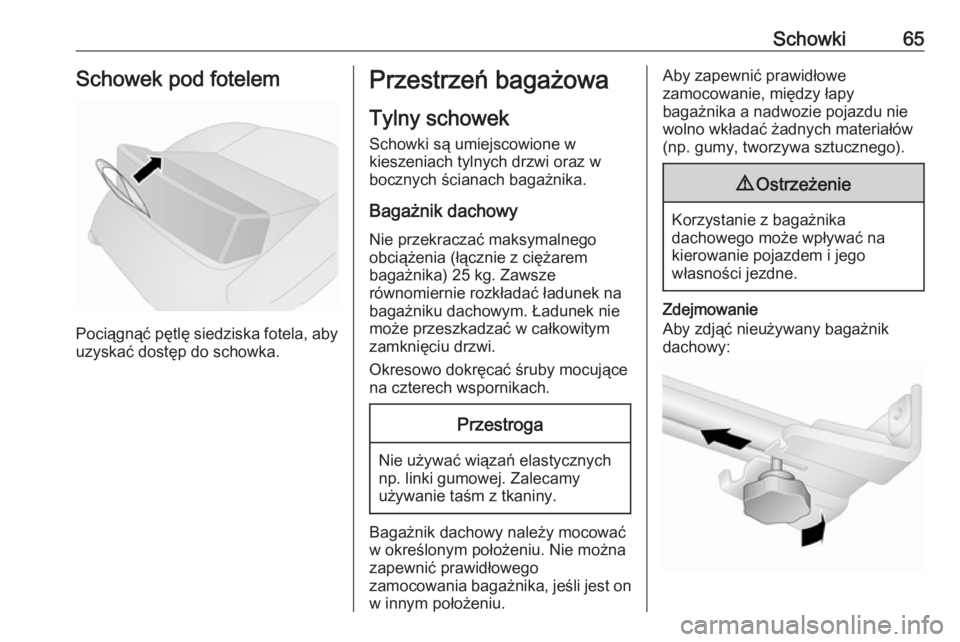

Schowki65Schowek pod fotelem
Pociągnąć pętlę siedziska fotela, aby
uzyskać dostęp do schowka.
Przestrzeń bagażowa
Tylny schowek Schowki są umiejscowione w
kieszeniach tylnych drzwi oraz w
bocznych ścianach bagażnika.
Bagażnik dachowy
Nie przekraczać maksymalnego
obciążenia (łącznie z ciężarem
bagażnika) 25 kg. Zawsze
równomiernie rozkładać ładunek na
bagażniku dachowym. Ładunek nie
może przeszkadzać w całkowitym
zamknięciu drzwi.
Okresowo dokręcać śruby mocujące na czterech wspornikach.Przestroga
Nie używać wiązań elastycznych
np. linki gumowej. Zalecamy
używanie taśm z tkaniny.
Bagażnik dachowy należy mocować
w określonym położeniu. Nie można
zapewnić prawidłowego
zamocowania bagażnika, jeśli jest on w innym położeniu.
Aby zapewnić prawidłowe
zamocowanie, między łapy
bagażnika a nadwozie pojazdu nie
wolno wkładać żadnych materiałów
(np. gumy, tworzywa sztucznego).9 Ostrzeżenie
Korzystanie z bagażnika
dachowego może wpływać na
kierowanie pojazdem i jego
własności jezdne.
Zdejmowanie
Aby zdjąć nieużywany bagażnik
dachowy:

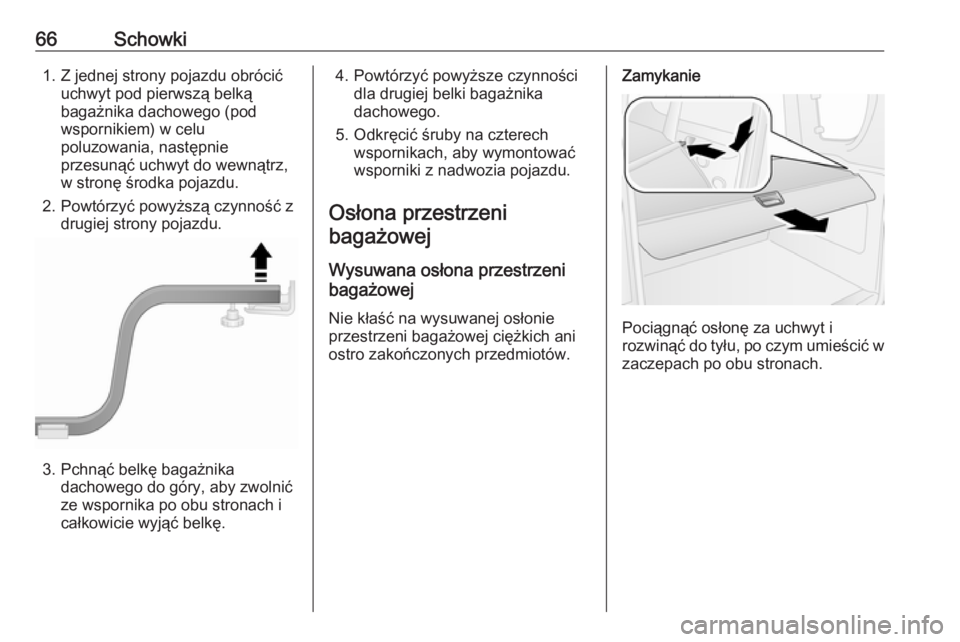

66Schowki1. Z jednej strony pojazdu obrócićuchwyt pod pierwszą belką
bagażnika dachowego (pod
wspornikiem) w celu
poluzowania, następnie
przesunąć uchwyt do wewnątrz,
w stronę środka pojazdu.
2. Powtórzyć powyższą czynność z drugiej strony pojazdu.
3. Pchnąć belkę bagażnika dachowego do góry, aby zwolnić
ze wspornika po obu stronach i
całkowicie wyjąć belkę.
4. Powtórzyć powyższe czynności dla drugiej belki bagażnika
dachowego.
5. Odkręcić śruby na czterech wspornikach, aby wymontować
wsporniki z nadwozia pojazdu.
Osłona przestrzeni bagażowej
Wysuwana osłona przestrzeni
bagażowej
Nie kłaść na wysuwanej osłonie
przestrzeni bagażowej ciężkich ani
ostro zakończonych przedmiotów.Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.

Schowki67Otwieranie
Zdjąć osłonę przestrzeni bagażowej z
bocznych elementów mocujących.
Przytrzymać osłonę, pozwalając, aby całkowicie się zwinęła.
Odpinanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą i
podnieść osłonę z elementów
mocujących.
Montaż
Włożyć osłonę przestrzeni
bagażowej z obu stron we wgłębienie
i pociągnąć dźwignię zwalniającą. Włożyć i zatrzasnąć osłonę
przestrzeni bagażowej.
Tylna półka bagażowa
Tylna półka bagażowa składa się z
dwóch części – przedniej i tylnej.
Część przednią można otwierać i
zamykać, co zapewnia większą
elastyczność korzystania z
przestrzeni bagażowej.
Nie kłaść na tylnej półce bagażowej
zbyt ciężkich ani ostro zakończonych przedmiotów.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.

68Schowki

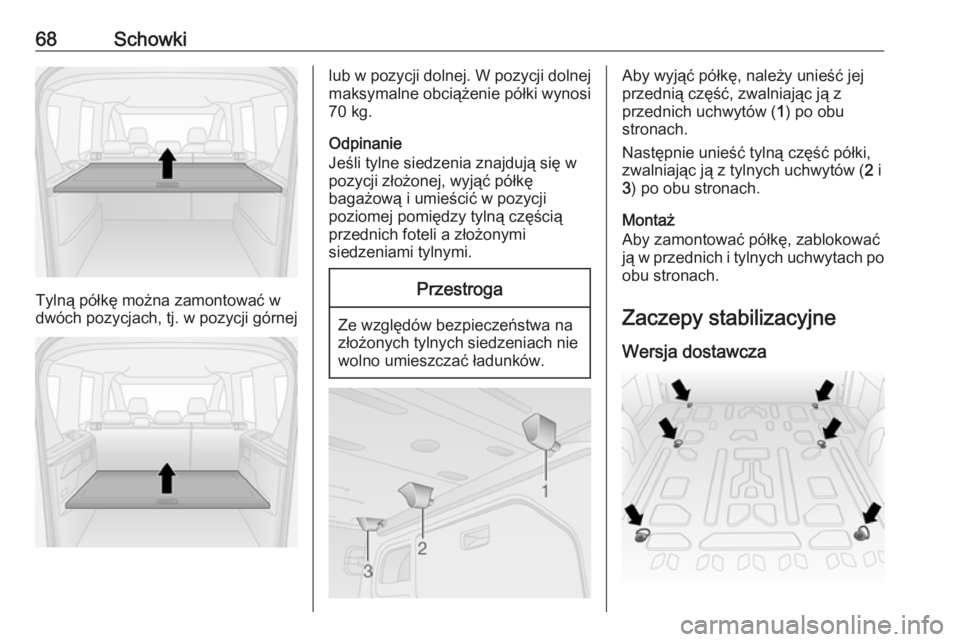

Tylną półkę można zamontować w
dwóch pozycjach, tj. w pozycji górnej
lub w pozycji dolnej. W pozycji dolnej maksymalne obciążenie półki wynosi70 kg.
Odpinanie
Jeśli tylne siedzenia znajdują się w
pozycji złożonej, wyjąć półkę
bagażową i umieścić w pozycji
poziomej pomiędzy tylną częścią
przednich foteli a złożonymi
siedzeniami tylnymi.Przestroga
Ze względów bezpieczeństwa na
złożonych tylnych siedzeniach nie wolno umieszczać ładunków.
Aby wyjąć półkę, należy unieść jej
przednią część, zwalniając ją z
przednich uchwytów ( 1) po obu
stronach.
Następnie unieść tylną część półki,
zwalniając ją z tylnych uchwytów ( 2 i
3 ) po obu stronach.
Montaż
Aby zamontować półkę, zablokować
ją w przednich i tylnych uchwytach po obu stronach.
Zaczepy stabilizacyjne
Wersja dostawcza

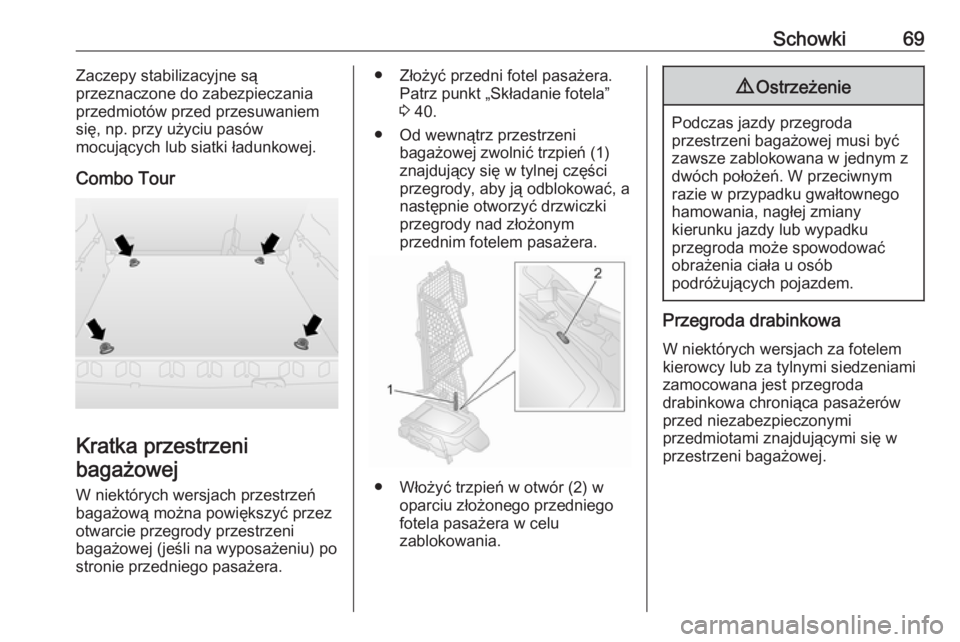

Schowki69Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Combo Tour
Kratka przestrzeni bagażowej
W niektórych wersjach przestrzeń
bagażową można powiększyć przez
otwarcie przegrody przestrzeni
bagażowej (jeśli na wyposażeniu) po
stronie przedniego pasażera.
● Złożyć przedni fotel pasażera. Patrz punkt „Składanie fotela”3 40.
● Od wewnątrz przestrzeni bagażowej zwolnić trzpień (1)
znajdujący się w tylnej części
przegrody, aby ją odblokować, a
następnie otworzyć drzwiczki
przegrody nad złożonym
przednim fotelem pasażera.
● Włożyć trzpień w otwór (2) w oparciu złożonego przedniego
fotela pasażera w celu
zablokowania.
9 Ostrzeżenie
Podczas jazdy przegroda
przestrzeni bagażowej musi być
zawsze zablokowana w jednym z
dwóch położeń. W przeciwnym
razie w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przegroda może spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Przegroda drabinkowa
W niektórych wersjach za fotelem
kierowcy lub za tylnymi siedzeniami
zamocowana jest przegroda
drabinkowa chroniąca pasażerów
przed niezabezpieczonymi
przedmiotami znajdującymi się w
przestrzeni bagażowej.

70SchowkiBagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji należy
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowegoW celu zamocowania bagażnika
dachowego wkręcić śruby
montażowe w otwory pokazane na
ilustracji.
Uwaga
Zabrania się montowania bagażnika dachowego w wariantach z wysokim
dachem (H2).
Wymiary samochodu 3 202.Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu. Jeśli przedmioty takie są
układane piętrowo, najcięższe
powinny zostać umieszczone na
spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 68.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu ani złożone.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na wysuwanej
osłonie przestrzeni bagażowej
