2017 OPEL COMBO Instrukcja obsługi (in Polish)

Pielęgnacja samochodu159Pióro wycieraczki na drzwiach
tyłu nadwozia
Podnieść ramię wycieraczki, ścisnąć
i przytrzymać zapinkę ustalającą, a
następnie zdjąć pióro wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki na drzwiach
tyłu nadwozia
Podnieść ramię wycieraczki,
nacisnąć zaciski mocujące, aby
odłączyć pióro wycieraczki.
Przyłożyć pióro wycieraczki do
ramienia wycieraczki i wcisnąć aż do zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.

160Pielęgnacja samochoduReflektory halogenowe
Reflektory posiadają oddzielne
systemy dla świateł mijania/
pozycyjnych 1 (żarówka zewnętrzna)
i świateł drogowych / do jazdy
dziennej 2 (żarówka wewnętrzna).
Aby uzyskać dostęp do żarówek,
zdjąć osłony zabezpieczające.
Światła mijania 1. Zdjąć osłonę.
2. Odłączyć przyłącze od żarówki.
3. Zdjąć zacisk sprężysty i wymontować żarówkę z
odbłyśnika.
4. Włożyć nową żarówkę w reflektor w taki sposób, aby występy
ustalające żarówki pasowały do
wgłębień w obudowie odbłyśnika.
5. Podłączyć złącze do żarówki.
6. Zamocować zacisk sprężysty.
7. Zamocować osłonę.
Światła drogowe 1. Zdjąć osłonę.
2. Odłączyć przyłącze od żarówki.
3. Zdjąć zacisk sprężysty i wymontować żarówkę zodbłyśnika.4. Włożyć nową żarówkę w reflektor w taki sposób, aby pasowała do
wgłębień w obudowie odbłyśnika.
5. Zamocować zacisk sprężysty i podłączyć przyłącze do żarówki.
6. Zamocować osłonę.
Światło pozycyjne 1. Zdjąć osłonę. Wyjąć oprawę żarówki z
odbłyśnika, obracając w lewo.

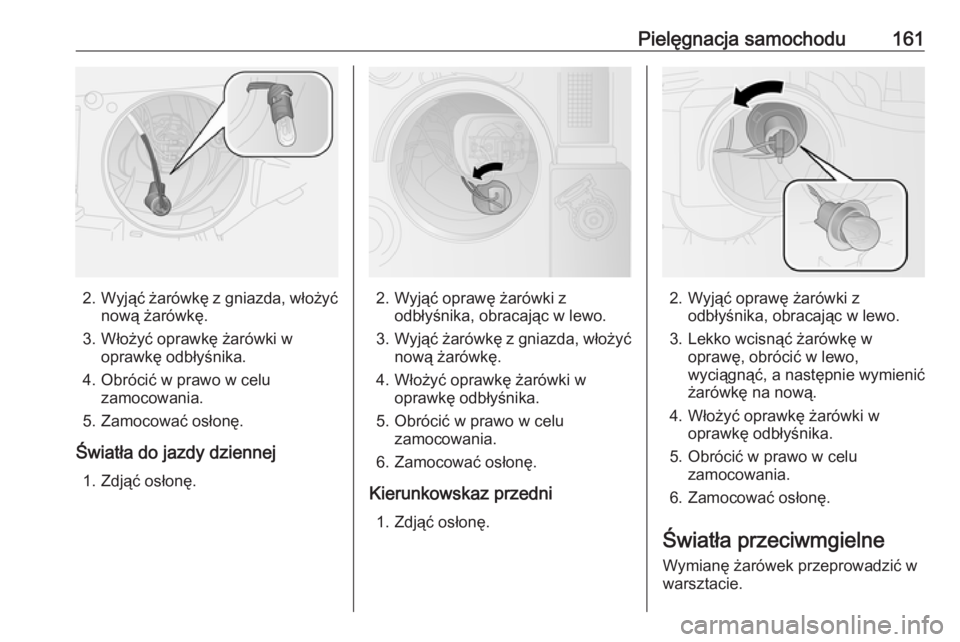

Pielęgnacja samochodu161
2.Wyjąć żarówkę z gniazda, włożyć
nową żarówkę.
3. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
4. Obrócić w prawo w celu zamocowania.
5. Zamocować osłonę.
Światła do jazdy dziennej 1. Zdjąć osłonę.2. Wyjąć oprawę żarówki z odbłyśnika, obracając w lewo.
3. Wyjąć żarówkę z gniazda, włożyć
nową żarówkę.
4. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
5. Obrócić w prawo w celu zamocowania.
6. Zamocować osłonę.
Kierunkowskaz przedni 1. Zdjąć osłonę.2. Wyjąć oprawę żarówki z odbłyśnika, obracając w lewo.
3. Lekko wcisnąć żarówkę w oprawę, obrócić w lewo,
wyciągnąć, a następnie wymienić
żarówkę na nową.
4. Włożyć oprawkę żarówki w oprawkę odbłyśnika.
5. Obrócić w prawo w celu zamocowania.
6. Zamocować osłonę.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.

162Pielęgnacja samochoduŚwiatła tylne
1. Odkręcić trzy wkręty mocujące.
2. Wyjąć zespół lampy z pojazdu. 3. Odłączyć wtyk przyłącza od oprawy żarówki.
4. Odkręcić cztery wkręty mocujące,
korzystając ze śrubokręta. Obrócić oprawę żarówki światła
cofania w lewo i wymienić
żarówkę.
5. Wymontować oprawę żarówki i uszczelkę z zespołu lampy.
6. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,wyciągnąć, a następnie
zamocować nową żarówkę.Światło hamowania ( 1)
Kierunkowskaz ( 2)
Światło tylne( 3)
Światło tylne/przeciwmgłowe ( 4)
7. Zamontować uszczelkę na oprawie żarówki, upewniając się,
że jest prawidłowo zamocowana. Zamontować oprawę żarówki w
zespole lampy. Sprawdzić, czy
oprawa zatrzasnęła się
prawidłowo. Dokręcić
śrubokrętem cztery wkręty
mocujące.
8. Zamontować oprawę żarówki światła cofania i dokręcić,
obracając w prawo.

Pielęgnacja samochodu1639. Podłączyć wtyk przyłącza.
10. Włożyć zespół lampy w nadwozie.
Sprawdzić, czy zespół jest
ustawiony prawidłowo. Dokręcić
trzy wkręty mocujące.
11. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Kierunkowskazy boczne
Wymianę żarówek przeprowadzić w
warsztacie.
Centralne, wysoko
zamontowane światło hamowania
Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie tablicy
rejestracyjnej
Klapa tylna
1. Włożyć wkrętak zgodnie ze strzałkami, nacisnąć w bok i
zwolnić oprawę żarówki.
2. Obrócić oprawę żarówki w lewo, aby wymontować ją z obudowy.
Pociągnąć i wymontować
żarówkę.
3. Wymienić żarówkę na nową.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w prawo
5. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.

164Pielęgnacja samochoduDrzwi tylne
1. Włożyć wkrętak zgodnie zestrzałkami, nacisnąć w lewo i
zwolnić oprawę żarówki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Wymienić żarówkę na nową. 4. Zamontować oprawę żarówki, upewniając się, że jest
prawidłowo zatrzaśnięta.
Oświetlenie wnętrza
Przednia i tylna lampka
oświetlenia wnętrza
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówkę.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.
Oświetlenie wnętrzna z przodu
kabiny, lampki do czytania
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Otworzyć tylną osłonę.
3. Wymienić żarówki.
4. Zamknąć tylną osłonę.
5. Zamocować klosz.

Pielęgnacja samochodu165Wyjmowana tylna lampka
oświetlenia wnętrza
1. Zwolnić zespół lampy przez naciśnięcie przycisku w jego
górnej części.
2. Wyciągnąć zespół lampy podważając go w punktach
pokazanych na ilustracji.
3. Wymienić żarówkę na nową. Sprawdzić, czy została ona
prawidłowo wpasowana.
4. Założyć z powrotem klosz.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● po prawej stronie komory silnika,
obok akumulatora pojazdu
● za osłoną w dolnej części deski rozdzielczej, po stronie kierowcy
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
typy bezpieczników.

166Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników.
Niektóre układy są chronione przez
kilka bezpieczników. Pomimo braku
danej funkcji lub układu
odpowiadający bezpiecznik może
być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku użytkownika mogą nie
odpowiadać układowi
bezpieczników w danej wersji
pojazdu. Sprawdzić naklejkę na
skrzynce bezpieczników, jeśli jest
dostępna.
Szczypce ułatwiające wymianę
małych bezpieczników
Do wyjęcia bezpieczników użyć
specjalnych szczypiec.
