2017 MAZDA MODEL MX-5 Ägarmanual (in Swedish)

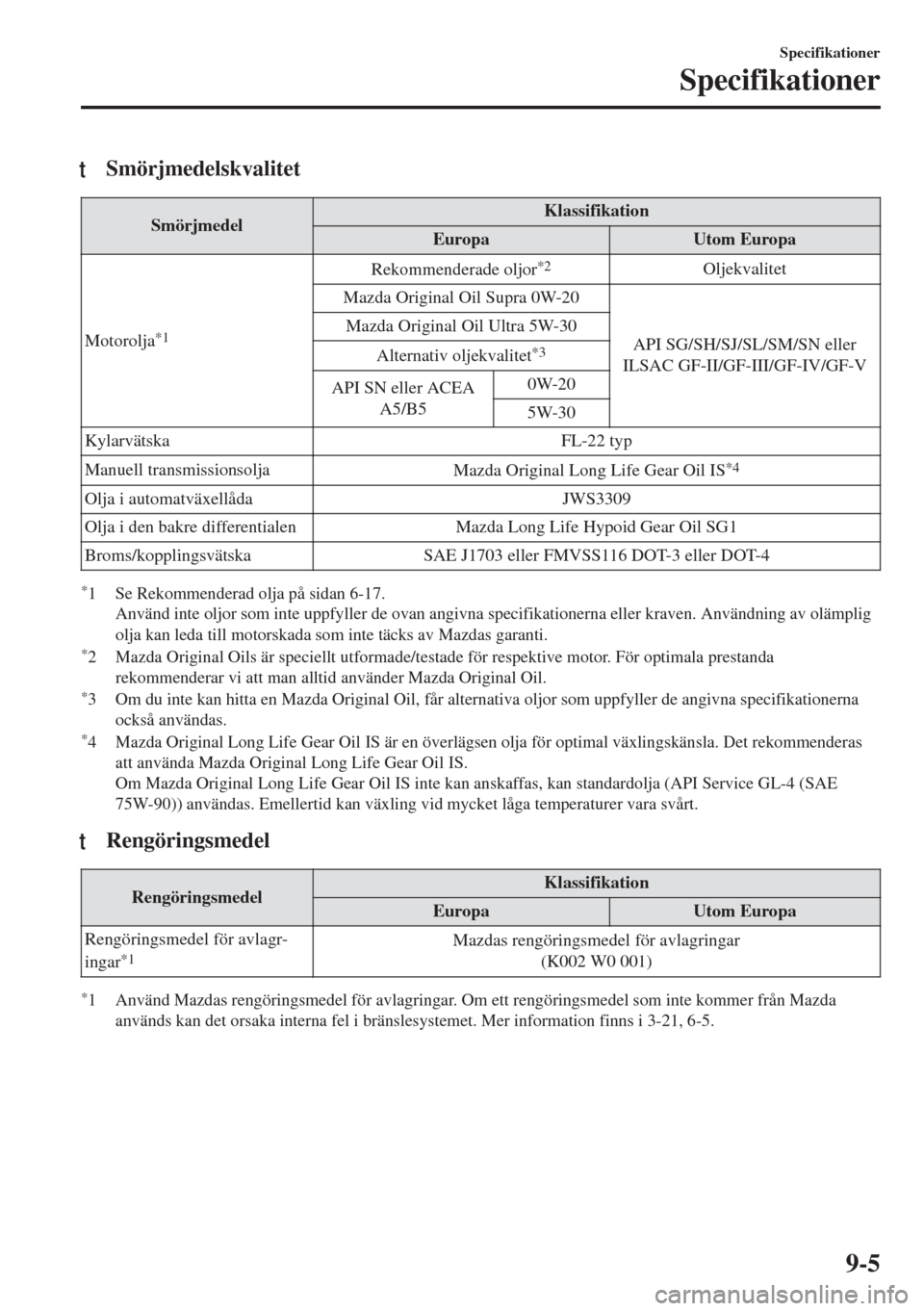

tSmörjmedelskvalitet
SmörjmedelKlassifikation
Europa Utom Europa
Motorolja
*1
Rekommenderade oljor*2Oljekvalitet
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Original Oil Ultra 5W-30
Alternativ oljekvalitet
*3
API SN eller ACEA
A5/B50W-20
5W-30
Kylarvätska FL-22 typ
Manuell transmissionsolja
Mazda Original Long Life Gear Oil IS
*4
Olja i automatväxellåda JWS3309
Olja i den bakre differentialen Mazda Long Life Hypoid Gear Oil SG1
Broms/kopplingsvätska SAE J1703 eller FMVSS116 DOT-3 eller DOT-4
*1 Se Rekommenderad olja på sidan 6-17.
Använd inte oljor som inte uppfyller de ovan angivna specifikationerna eller kraven. Användning av olämplig
olja kan leda till motorskada som inte täcks av Mazdas garanti.
*2 Mazda Original Oils är speciellt utformade/testade för respektive motor. För optimala prestanda
rekommenderar vi att man alltid använder Mazda Original Oil.
*3 Om du inte kan hitta en Mazda Original Oil, får alternativa oljor som uppfyller de angivna specifikationerna
också användas.
*4 Mazda Original Long Life Gear Oil IS är en överlägsen olja för optimal växlingskänsla. Det rekommenderas
att använda Mazda Original Long Life Gear Oil IS.
Om Mazda Original Long Life Gear Oil IS inte kan anskaffas, kan standardolja (API Service GL-4 (SAE
75W-90)) användas. Emellertid kan växling vid mycket låga temperaturer vara svårt.
tRengöringsmedel
RengöringsmedelKlassifikation
Europa Utom Europa
Rengöringsmedel för avlagr-
ingar
*1Mazdas rengöringsmedel för avlagringar
(K002 W0 001)
*1 Använd Mazdas rengöringsmedel för avlagringar. Om ett rengöringsmedel som inte kommer från Mazda
används kan det orsaka interna fel i bränslesystemet. Mer information finns i 3-21, 6-5.
Specifikationer
Specifikationer
9-5

tKapaciteter
(ungefärlig volym)
Artikel Kapacitet
MotoroljaMed oljefilterbyte 4,3 l
Utan oljefilterbyte 4,1 l
Kylarväts-
kaSKYACTIV-G 1.5Vänsterstyrd modell 5,6 l
Högerstyrd modell 5,8 l
SKYACTIV-G 2.0Manuell
växellådaVänsterstyrd modell 6,0 l
Högerstyrd modell 6,2 l
Automatvä-
xellådaSaudiarabien 6,2 l
Högerstyrd modell 6,0 l
Andra lägen 5,9 l
Manuell transmissionsolja 2,0 l
Olja i automatväxellåda 7,2 l
Olja i den bakre differentialen 0,6 l
Bränsletank 45,0 l
Kontrollera oljan och andra vätskenivåer med en oljesticka eller mätare.
tDimensioner
ArtikelBilspecifikation
Modell med sufflett Modell med fällbart tak
Total längd 3 915 mm 3 915 mm
Total bredd 1 735 mm 1 735 mm
Total höjdBil med 16-tums fälg 1 225 mm 1 230 mm
Bil med 17-tums fälg 1 230 mm 1 235 mm
Överhäng fram 1 495 mm 1 495 mm
Överhäng bak 1 505 mm 1 505 mm
Hjulbas 2 310 mm 2 310 mm
Specifikationer
Specifikationer
9-6

tGlödlampor
Yttre belysning
GlödlampaKategori
Wattal
UNECE *1 (SAE)
StrålkastareHel-/halvljus
LED
*2Š (Š)
Långsträckt halvljus
*LED*2Š (Š)
Va r s e l l j u sLED-typ
LED
*2Š (Š)
Glödlampstyp 21 W21W (7440)
Positionsljus
LED
*2Š (Š)
Blinkers fram 21 WY21W (7443NA)
Sidoblinkers
5
*3WY5W (Š)
Högt monterat bromsljus
LED
*2Š (Š)
Bakre blinkers 21 WY21W (7443NA)
Bromslampor
LED
*2Š (Š)
Bakljus
LED
*2Š (Š)
Backljus 21 W21W (7440)
Bakre dimljus
*LED*2Š (Š)
Lampa för registreringsskylt 5 W5W (Š)
*1 UNECE är förkortningen för FN:s ekonomiska kommission för Europa.*2 LED är förkortningen för lysdiod (Light Emitting Diode).*3 Byte av lampan är inte möjligt då den är inbyggd i enheten. Byt enhet.

Innerbelysning
GlödlampaKategori
Wat t al
UNECE*1
Taklampa 10Š
Bagagerumsbelysning 5Š
*1 UNECE är förkortningen för FN:s ekonomiska kommission för Europa.
Specifikationer
Specifikationer
*Vissa modeller.9-7

tDäck
Typisk däcksmarkering och dess innebörd
Sektionsbredd
Profilhöjd i %
KonstruktionskodLera och snö
Hastighetssymbol
Belastningsindex (inte på ZR-däck)
Fäl
gdiameter i tum
Däckmärkningsinformation
Välj rätt däck till bilen med hjälp av följande däckmärkningsinformation.
Hastighetssymbol Maximalt tillåten hastighet
Q Upp till 160 km/h
R Upp till 170 km/h
S Upp till 180 km/h
T Upp till 190 km/h
U Upp till 200 km/h
H Upp till 210 km/h
V Upp till 240 km/h
W Upp till 270 km/h
Y Upp till 300 km/h
ZR Över 240 km/h
Däck- och ringtryck
OBS
Däcken är optimalt anpassade till chassit i din bil.
Vid byte av däck rekommenderar Mazda byte till samma typ av däck som satt på bilen när
den kom från fabriken. Kontakta en auktoriserad Mazda-verkstad för ytterligare
information.
Kontrollera lufttrycksdekalen för att se däckstorlekar och lufttryck (sidan 6-32).
Specifikationer
Specifikationer
9-8

Standarddäck
(Utom Gulfstaternas samarbetsråd och Colombia)
DäckdimensionRingtryck
Fram Bak
195/50R16 84V 200 kPa (2,0 bar) 200 kPa (2,0 bar)
205/45R17 84W 200 kPa (2,0 bar) 200 kPa (2,0 bar)
(Gulfstaternas samarbetsråd och Colombia)
DäckdimensionRingtryck
Fram Bak
195/50RF16 84V 200 kPa (2,0 bar) 200 kPa (2,0 bar)

Vinterdäck
DäckdimensionRingtryck
Fram Bak
195/50R16
*1 MS200 kPa (2,0 bar) 220 kPa (2,2 bar)
205/45R17
*2 MS200 kPa (2,0 bar) 220 kPa (2,2 bar)
*1 Lastindex och hastighetssymbol: 84Q/84S/84H/84V*2 Lastindex och hastighetssymbol: 84Q/84S/84H/84V/84W

Hjulmutterns åtdragningsmoment
När ett hjul monteras måste hjulmuttrarna dras åt till följande åtdragningsmoment.
108Š147 Nm (12Š14 kgf·m)
ttSäkringar
Se Säkringar på sidan 6-43.
tBromsar
Om du behöver information om gränsvärde för slitage på bromsskivor samt mätmetod ska
du kontakta en auktoriserad Mazdaverkstad. Denna information är nu fritt tillgänglig.
Specifikationer
Specifikationer
9-9

Personliga inställningar
Följande personliga inställningar kan ställas in eller ändras av kunden eller en auktoriserad
Mazda-verkstad.
Vilka personliga inställningar som kan ändras skiljer sig åt beroende på marknad och speci-
fikation.
Metod för ändring av inställning
Inställningarna kan ändras via den mittplacerade skärmen.
A: Se Inställningar på sidan 5-87.
B: Se Bränsleekonomiövervakare på sidan 4-83.
Inställningarna kan ändras med hjälp av bilens omkopplare.
C: Se Automatisk lås-/upplåsningsfunktion på sidan 3-15.
D: Se Sändare på sidan 3-4.
E: Se Låsa/låsa upp med kommandoknappen (Med avancerad nyckellös funktion) på sidan
3-13.
Inställningarna kan ändras av en auktoriserad Mazda-verkstad.
Artikel FunktionFabriksin-
ställningTillgängliga in-
ställningarMetod för
ändring av
inställning
Säkerhet
Varningssystem
för filbyte
(LDWS) (sidan
4-97)Det avstånd som systemet använder för att fast-
ställa att ett filbyte håller på att skeAdaptivtAdaptivt/
Tidigt/
Medel/
SentAŠ
Varningskänslighet (sannolikhet för varning) MedOfta / Medium /
SällanAŠ
Varningens pipljud Brummande Pip/Brummande AŠ
Varningspipets volymBrummande LågHög / Medel /
LågAŠ
Pipljud Låg Hög / Låg AŠ
Övervaknings-
system för död
vinkel (BSM)
(sidan 4-102)Varningspipets volym
*1HögHög/
Låg/
AvAŠ
Specifikationer
Personliga inställningar
9-10

Artikel FunktionFabriksin-
ställningTillgängliga in-
ställningarMetod för
ändring av
inställning
Fordon
Dörrlås (sidan
3-15)Användningsvillkor för automatisk låsnings-/
upplåsningsfunktionLås: Under
körning Lås
upp: IGN avAv /
Lås: Vid kör-
ning/
Lås: Under kör-
ning Lås upp:
IGN av/
Lås: Under kör-
ning Lås upp: I
parkeringsläge/
Lås: Lämna par-
keringsläge/
Lås: Ej i parker-
ingsläge Lås
upp: I parker-
ingslägeAC
Nyckellöst lås-
system (sidan
3-3)Tid innan dörren låses automatiskt 30 sek.90 sekunder/
60 sekunder/
30 sek.AŠ
Avancerat nyck-
ellöst låssystem
(sidan 3-8)Tid innan dörren låses automatiskt 30 sek.90 sekunder/
60 sekunder/
30 sek.AŠAutomatisk låsningsfunktion på/av Av På/Av AŠ
Pipvolym vid låsning/upplåsningFrån eller
MediumHög/
Medel/
Låg/
AvAD,
E
Belyst låssystem
(sidan 5-107)Tid innan innerbelysningen släcks efter det att
dörren stängts15 sek.60 sekunder/
30 sekunder/
15 sekunder/
7,5 sek.AŠ
Tid innan innerbelysningen släcks automatisk
om någon dörr inte är helt stängd30 minuter60 minuter/
30 minuter/
10 minuterAŠ
Automatiska tor-
kare (sidan 4-66)På / av På
På/Av *2AŠ
Varselljus (sidan
4-63)På / av På På/AvŠŠ
Specifikationer
Personliga inställningar
9-11

Artikel FunktionFabriksin-
ställningTillgängliga in-
ställningarMetod för
ändring av
inställning
Automatisk be-
lysning (sidan
4-57)Tid efter det att lamporna tänds MedelHög/
Med. Hög/
Medel/
Med. Låg/
LågAŠ
Adaptiva
LED-strålkastare
(ALH) (sidan
4-94)På / av
*3På På/Av AŠ
Adaptiva strål-
kastare (AFS)
(sidan 4-93)På / av*3På På/Av AŠ
Påminnelse om
tända lampor (si-
dan 7-47)Varningspipets volym Hög Hög / Låg / Av AŠ
Ledljussystem
när du ska kliva
ur bilen (sidan
4-62)Tid innan strålkastarna släcks 30 sek.120 sekunder/
90 sekunder/
60 sekunder/
30 sekunder/
AvAŠ
Ledljussystem
när du ska stiga
in i bilen (sidan
4-63)På / av På eller Av På/Av AŠ
Blinkers (sidan
4-65)Pipvolym Hög Hög / Låg AŠ
Tre blinkningar
med blinkersen
(sidan 4-65)På / av På eller Av På/Av AŠ
System
Language
(Språk)Språk som visas på displayen EngelskaBeror på mark-
nad
*4AŠ
Temperatur Temperaturenhet visas i displayen °C °F/°C AŠ
Distance (Av-
stånd)Avståndsenhet visas i displayenmiles eller
kmmiles/km AŠ
Specifikationer
Personliga inställningar
9-12
