2017 MAZDA MODEL MX-5 Ägarmanual (in Swedish)

Sufflett
Parkera fordonet på en säker plats där det inte stör trafiken när suffletten öppnas/stängs.
Taklås
Suffletthandtag
Sufflett
ttFörsiktighet beträffande sufflett
VARNING
Sitt i sätet med säkerhetsbältet fastspänt när bilen är i rörelse:
Att stå i bilen eller att sitta på sufflettens förvaringsutrymme eller på mittkonsolen medan
bilen är i rörelse är farligt. Under en plötslig manöver eller vid en kollision är det stor risk att
man skadas allvarligt eller dödas.
Håll händer och fingrar borta från sufflettmekanismen medan den fälls upp eller ner:
Det kan vara farligt att hålla händer och
fingrar i närheten av hardtopens mekanism. Din
hand eller dina fingrar kan komma i kläm och skadas av hardtopens mekanism.
Innan du kör
Sufflett
3-33

VIKTIGT
¾Avlägsna löv och annat skräp som kan ha ansamlats på eller runt suffletten. Om löv och
skräp ansamlas i
utloppsfiltret kan vatten rinna in i bilen. Rengör
utloppsfiltret minst en
gång per år.
Se Skötsel av sufflett på sidan 6-53.
¾Innan suffletten öppnas måste du se till att bakrutedefrostern är avstängd. I annat fall kan
den värme som skapas av bakrutedefrostern skada suffletten och inredningsmaterialet.
¾Innan suffletten fälls upp eller ner bör bilen stå still på en lämplig och plan mark.
¾Kontrollera att ingenting hindrar rörelsen vid upp- eller nerfällning av suffletten.
Till och med små föremål kan ge upphov till en störning och påföljande skada.
¾Tvätta inte bilen i en automatisk tvätthall eftersom det kan skada suffletten.
¾Undvik att fälla ner eller upp suffletten vid temperaturer under 5 °C eftersom det kan skada
materialet i suffletten.
¾Fäll inte ner
suffletten om den är blöt. Om
suffletten fälls ner medan den är blöt och får
torka nerfälld, kommer den att försämras och mögla.
¾Det kan även ge upphov till att vatten droppar ner i sittbrunnen om den fälls ner medan
den är blöt.
¾Undvik att fälla ner eller upp suffletten om det blåser mycket eftersom vinden kan skada
suffletten eller ge upphov till en oväntad skada.
OBS
•Elfönsterhissarna går ner automatiskt i samband med att suffletten fälls upp eller ner.
Detta är en funktion för att förbättra hanteringen och innebär inte att det är ett problem.
Om batteriet har kopplats loss vid service på bilen eller av annan anledning, öppnar inte
elfönsterhissen fönstret helt automatiskt. Om elfönsterhissen inte går ner måste den
automatiska mekanismen för öppning/stängning av fönstren nollställas.
Se Automatisk öppning på sidan 3-32.
•Se till att inga lösa föremål i bilen kan blåsas bort medan suffletten fälls ner.
•Undvik att ha lösa föremål i bilen om du kör med suffletten nerfälld.
•Stäng suffletten och de båda fönstren och lås båda dörrarna om du lämnar bilen för att
förhindra stöld och vandalism samt för att se till att passagerarutrymmet är torrt om det
börjar regna.
•Suffletten är tillverkad av högkvalitativt material och om den inte sköts ordentligt kan
materialet hårdna, blir missfärgat, eller få en ojämn glans.
Innan du kör
Sufflett
3-34

tFälla ner suffletten
VIKTIGT
Sitt inte på en nerfälld sufflett. Suffletten
kan skadas och du kan ramla av och
skadas.
1. Kontrollera att parkeringsbromsen är
åtdragen.
2. Stäng av motorn om den är igång.
3. Kontrollera att ingenting ligger i vägen
i det utrymme där suffletten ska
placeras när den är nerfälld.
4. Med upplåsningsknappen tryckt
framåt, dra tillbaka taklåset för att låsa
upp det.

Taklås Upplåsningsknapp
5. Ta bort låsbygeln från förankringen.

Förankring
Låsbygel
OBS
Öppna fönstren helt eller öppna
dörrarna om elfönsterhissarna inte
sänks ned automatiskt.
6. Stå utanför bilen, håll suffletten i
framkanten och för den bakåt.

Framkant
OBS
För att fälla ner suffletten sittande i
bilen kan suffletthandtagen greppas.

Suffletthandtag
Innan du kör
Sufflett
3-35

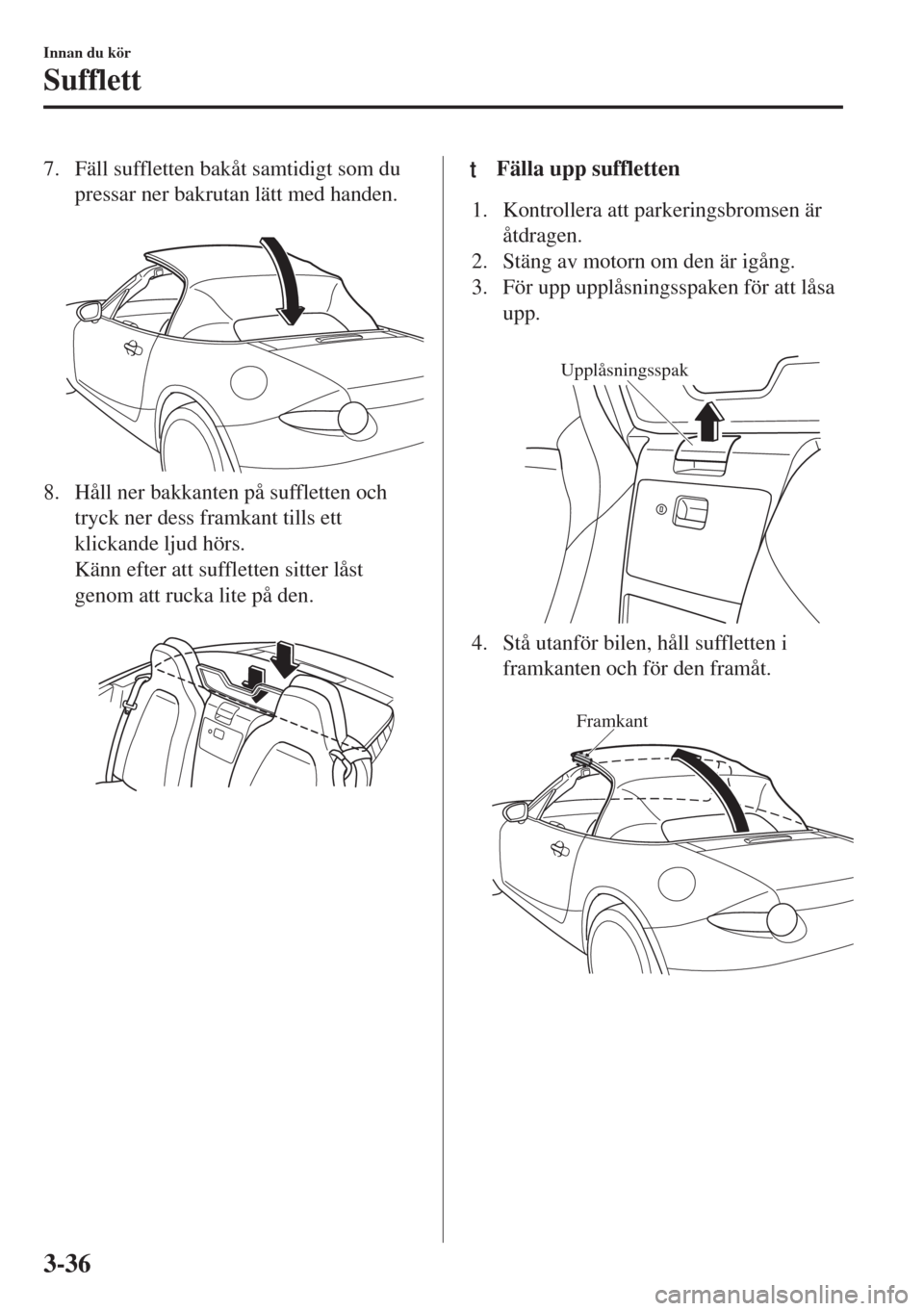

7. Fäll suffletten bakåt samtidigt som du
pressar ner bakrutan lätt med handen.

8. Håll ner bakkanten på suffletten och
tryck ner dess framkant tills ett
klickande ljud hörs.
Känn efter att suffletten sitter låst
genom att rucka lite på den.

ttFälla upp suffletten
1. Kontrollera att parkeringsbromsen är
åtdragen.
2. Stäng av motorn om den är igång.
3. För upp upplåsningsspaken för att låsa
upp.

Upplåsningsspak
4. Stå utanför bilen, håll suffletten i
framkanten och för den framåt.

Framkant
Innan du kör
Sufflett
3-36

OBS
•Öppna fönstren helt eller öppna
dörrarna om elfönsterhissarna inte
sänks ned automatiskt.
•För att fälla upp suffletten sittande i
bilen kan suffletthandtagen greppas.

Suffletthandtag
5. Sätt dig i bilen och fatta tag i
sufflettens handtag och dra suffletten
mot vindrutan.
Se till att låsbygeln går in i sin
förankring, fäll fram taklåset långsamt
och tryck sedan upp taklåset så att ett
låsljud hörs.

Suffletthandtag
Låsbygel Förankring
VIKTIGT
¾Kör inte bilen med suffletten olåst
eftersom det kan skada
suffletten.
Om den röda indikeringen är synlig på
upplåsningsknappen betyder det att
suffletten inte är ordentligt låst.
Kontrollera att den röda indikeringen
inte är synlig efter det att
suffletten är
låst.

Låst läge
Upplåst läge
Röd indikering
¾Spola inte vatten direkt i det område där
fönster och
sufflett möts. Vatten kan
tränga in i bilen.
Se Skötsel av sufflett på sidan 6-53.
OBS
•Suffletten kan krympa om den legat
nerfälld under en längre tid. Det kan
därför vara svårt att få sufflettens
låsklackar att greppa i taklåset om den
har krympt.
•Kontrollera att suffletten är fastlåst
genom att trycka uppåt på den. Om den
fortfarande känns lös (slamrar) när den
har låsts av taklåset bör du låta en
kunnig reparatör kontrollera den, vi
rekommenderar en auktoriserad
Mazda-reparatör.
Innan du kör
Sufflett
3-37

Sufflett (fällbart tak)
Den nedfällbara hardtopen öppnas och stängs elektriskt med knappar inuti bilen. Vid
öppning och stängning kommer taket och fönsterrutorna att drivas tillsammans. Den främre
delen av taket förvaras i förvaringsutrymmet under den bakre delen av taket.
Fäll upp taket, stäng de båda fönstren och lås båda dörrarna om du lämnar bilen för att
förhindra stöld och vandalism samt för att se till att passagerarutrymmet är torrt om det
börjar regna.
Främre tak
Bakre takTak i mitten
ttFörsiktighetsåtgärder för det fällbara taket
VARNING
Kontrollera alltid att ingen befinner sig i närheten av bilen innan taket fälls upp eller ned:
Om taket manövreras oavsiktligt kan det ge upphov till en olycka och allvarliga personskador
om någon fastnar i mekanismen.
Sitt i sätet med säkerhetsbältet fastspänt när bilen är i rörelse:
Att stå i bilen, sitta på det bakre taket eller på mittkonsolen medan bilen är i rörelse är farligt.
Under en plötslig manöver eller vid en kollision är det stor risk att man skadas allvarligt eller
dödas.
Håll händerna och fingrarna borta från fästmekanismerna när taket fälls upp eller ner:
Det kan vara farligt att hålla händer och fingrar i närheten av hardtopens mekanism. Din
hand eller dina fingrar kan komma i kläm och skadas av hardtopens mekanism.
Innan du kör
Sufflett (fällbart tak)
3-38

VIKTIGT
¾Var försiktig så att du inte slår huvudet eller någon annan kroppsdel på hörnet av
vindrutan om du stiger in eller ut ur bilen när taket är öppet. Det kan leda till skador.
¾Kör inte med taket delvis öppet eftersom det kan skada taket eller orsaka en oväntad
olycka.
¾Låt inte barn leka med hardtop-knappen.
¾Placera inte föremål eller last i närheten av det bakre taket, bakrutan eller framtakets
förvaringsutrymme. Till och med små föremål kan ge upphov till en störning och
påföljande skada.
¾Ta bort löv som samlats på och runt taket. Om löv inte avlägsnas finns det risk för att de
blockerar dräneringen.
¾Innan taket öppnas ska du se till att bakrutans avimmare (defroster) är avstängd. Annars
kan värmen som skapas av bakrutans avimmare skada taket och inredningsmaterialet.
¾Vid öppning och stängning av taket ska du kontrollera att det inte
finns några hinder
ovanför taket (cirka 1,6 m ovan marken) så att taket eller hindret inte skadas.
¾Belasta inte fram- eller baktaket när taket öppnas eller stängs. Skador kan uppstå på takets
mekanism.
¾Spruta inte vatten direkt i det område där rutan och taket möts när du tvättar bort smuts
från taket. Vatten kan tränga in i bilen.
Se Skötsel av
sufflett (nedfällbar hardtop) på sidan 6-55.
¾Öppna och stäng taket med bilen säkert parkerad på en hård och plan yta där bilen inte
hindrar annan trafik. Om taket öppnas eller stängs i en backe eller ett gupp, kan
mekanismen för öppning/stängning av taket skadas.
¾Tvätta inte bilen i en automatisk tvätthall eftersom det kan skada taket.
¾Försök inte tvinga taket upp eller ned när omgivningstemperaturen är låg om taket och det
omgivande området är fruset, det kan skada taket.
¾Om taket öppnas när det är blött kan vatten droppa ned i passagerarutrymmet.
¾Undvik att fälla ned eller upp taket om det blåser mycket eftersom vinden kan skada taket.
Innan du kör
Sufflett (fällbart tak)
3-39

tDriftindikering
Indikeringslampa
När den är tänd
Detta anger att taket bara är delvis öppet.
När den blinkar
Detta indikerar att taket håller på att öppnas/stängas. (När knappen trycks in)
När den är släckt
Detta indikerar att taket är helt öppet/stängt.
OBS
Om indikeringslampan blinkar snabbt kan det innebära ett systemfel. Kontakta en
auktoriserad Mazda-verkstad.
Takets display
Takets driftstatus anges på multiinformationsdisplayen.
Innan du kör
Sufflett (fällbart tak)
3-40
